Als je wel eens installatiematerialen, zoals leidingen, koppelingen of bijvoorbeeld een kraan, hebt gekocht, heb je vast opgemerkt hoeveel keuze je hebt in afmetingen en aansluitmogelijkheden. Water- en gasleidingen zijn in veel verschillende diameters verkrijgbaar. Welke heb je nodig? En welke koppelingen passen daar dan bij? Om je op weg te helpen en het uitzoeken van je technische materialen wat gemakkelijker te maken, leggen we op deze pagina uit welke leiding(diameter) je nodig hebt, wanneer je welke koppelingen gebruikt en hoe je de juiste schroefdraadfitting kiest. Ook vertellen we je hoe je kunt opmeten welke schroefdraaddiameter een koppeling heeft, zodat je goed voorbereid aan de slag kunt met jouw leidingproject.
Drinkwater- en CV-leidingen: welke diameters gelden normaal?
Voor drinkwater gebruik je koperen leidingen of meerlagenbuis. In de hoofdregel is voor standaard gebruik een 22 mm koperen leiding of 20 mm meerlagenbuis voldoende voor de hoofdleiding, en 15 mm koper en 16 mm meerlagenbuis voor de eindpunten, zoals een wastafelkraan of buitenkraan. Voor CV-leidingen maak je gebruik van dunwandige stalen buis of meerlagenbuis. Het bepalen van de juiste leidingdiameter voor CV-leidingen is net wat lastiger en hangt af van factoren zoals de aanvoertemperatuur van het water en het totale vermogen (in Watt) aan warmte wat door de leidingen gaat. In onderstaande tabellen geven we aan welke leidingdiameter je nodig hebt in verschillende situaties. Voor aanvoerleidingen naar vloerverwarmingverdelers maak je ook gebruik van dunwandige stalen buis of meerlagenbuis. In de onderstaande tabellen kun je zien welke leidingdiameter je nodig hebt. Als je in huis zowel radiatoren als vloerverwarming hebt, kun je met behulp van bovenstaande en onderstaande tabellen dus voor iedere aansluiting de juiste leidingdiameter kiezen.
Gasleidingen en draadfittingen: belangrijke aandachtspunten
Voor gasleidingen maak je gebruik van roodkoperen buis of meerlagenbuis voor gas. Draadfittingen zijn koppelingen die met behulp van een schroefdraad aan elkaar verbonden worden en zo voor een lekvrije aansluiting zorgen. Voor het maken van draadverbindingen in leidingsystemen wordt er vaak gebruik gemaakt van British Standard Pipe (BSP) schroefdraad. Inchmaten worden uitgesproken als: "een kwart Inch" en "een half Inch". Bij koppelingen met BSP draad gaat het erom dat je gebruik maakt van een mannelijke en vrouwelijke koppeling met dezelfde diameter schroefdraad. Koppelingen met BSP draad dichten standaard niet af op hun schroefdraad. Als eerste meet je de diameter van het schroefdraad op, zie afbeelding. Gebruik hiervoor bij voorkeur een schuifmaat, zeker bij vrouwelijke koppelingen. De gemeten maat is niet 1 op 1 gelijk aan de schroefdraaddiameter die je nodig hebt. Met behulp van onderstaande tabel kun je de gemeten diameter vertalen naar de bijbehorende schroefdraaddiameter.
- Buitendia.
- Binnendia.
Mocht je na het lezen van deze tekst nog vragen of behoefte aan aanvullende informatie hebben, aarzel dan niet om vrijblijvend contact op te nemen met onze klantenservice. De informatie op deze pagina is met zorg samengesteld, maar dient uitsluitend als algemene richtlijn. Sommige aangeraden afmetingen zijn gebaseerd op standaardsituaties in woningen. Voor de juiste toepassing in jouw situatie adviseren wij om altijd de productspecificaties en installatievoorschriften te volgen. Aan de inhoud kunnen geen rechten worden ontleend.
CV-leidingen en aanlegadvies

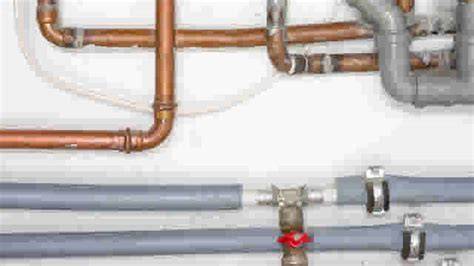

CV LeidingenIn dit onderdeel van Mijnkluswijzer.nl wordt uitgelegd gegeven hoe u zelf cv-leidingen kunt aanleggen. Wanneer er een nieuwe radiator wordt geplaatst of de cv-ketel komt op een andere plek te hangen, zal de cv-leiding aangepast moeten worden. Op iedere verdieping van uw woning moet een hoofdaanvoer- en hoofdafvoerleiding aanwezig zijn die direct naar de cv-ketel gaat. Hiermee wordt het water naar de radiatoren gebracht. De hoofd cv-leiding (aan/afvoer) heeft een diameter van 22mm. De cv-leiding (aftakkingen) naar de radiatoren heeft een diameter van 15mm. Voor cv-leiding wordt meestal cv-buis (staal/kunststof). Al wordt de laatste jaren toch weer vaker gekozen voor Koper.
Een cv-leiding kan tegenwoordig ook goed online gekocht worden. Stalen CV leiding aanleggen vereist:T- Koppeling, Pijpensnijder, Knelkoppelingen, Pijpbeugels. Als u een nieuwe radiator gaat plaatsen, moeten er twee cv-leidingen naar toe worden gebracht. Een is voor de aanvoer en de andere voor de retour van het cv water. De cv-leiding naar de radiator heeft altijd een diameter van 15mm. Door middel van een T-koppeling 22x15x22mm knel maakt u de aftakking van de hoofdleiding (22mm) naar de radiator. Zorg ervoor dat de radiator zo dicht mogelijk bij de hoofdleiding zit. Daarnaast is het aan te raden om zo weinig mogelijk bochten te gebruiken, zodat het water goed kan doorstromen.
Daarnaast is het aan te raden om een buigijzer te gebruiken om cv-leidingen te buigen. De cv-leiding is het beste op maat te maken met een pijpensnijder. Zorg dat de cv-buis de juiste lengte heeft, zodat tikken/klapperen van de cv-buis wordt voorkomen. Met knelkoppelingen (messing of chroom) wordt de leiding gemonteerd. Daarna zet u de cv-leiding vast met pijpbeugels met inlage (rubbers) aan de muur. Plaats de beugels niet te strak om de cv-leiding, zodat de cv-leiding kan uitzetten en krimpen.
Kunststof CV-leiding aanleggen: Tegenwoordig wordt er niet alleen maar gebruik gemaakt van stalen cv-leidingen, maar zijn kunststof cv-leidingen er in opkomst. Vanwege de hoge metaalprijzen worden kunststof cv-leidingen veel toegepast. Daarnaast is de verwerking vaak sneller. Kwalitatief is er geen verschil en kunt u kiezen of u gebruik maakt van stalen of kunststof cv-buis. Vaak is het wel zo dat u voor kunststof leidingen speciaal gereedschap dient aan te schaffen of te huren. Wanneer u in het hele huis cv-leiding moet aanleggen, is het meestal goedkoper om met kunststof leidingen te werken. Wanneer het om één radiator gaat, zijn de kosten vaak te hoog omdat u de aanschaf van het gereedschap er dan niet uithaalt. Daarnaast wordt kunststof cv-leiding alleen gebruikt op plekken dat het niet in het zicht is (in muren/vloeren). Naar de radiator toe, gaat men verder met stalen cv-buis. Hiervoor zijn overgangskoppelingen verkrijgbaar om dit mogelijk te maken.

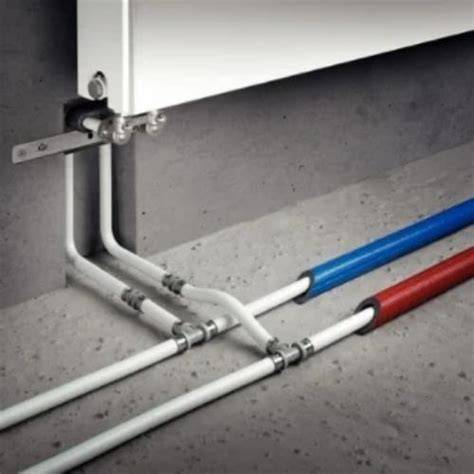

CV-leiding aanleggen in de muur of vloer: Als u cv-leiding in de muur of vloer wilt wegwerken, is het aan te raden om met kunststof cv-buis te gaan werken. Daarnaast dient u om de cv-buis een mantelbuis aan te brengen voor het uitzetten/krimpen van de cv-leiding. Hiermee voorkomt u dat de vloer of muren gaan scheuren door de werking van de cv-buis. Laat de cv-buis minimaal 4 cm uit de muur/vloer steken, zodat u voldoende ruimte heeft om een koppeling op de cv-buis aan te brengen. Bij cv-leiding aanleggen in de muur of vloer, is het af te raden om knelkoppelingen toe te passen. Knelkoppelingen kunnen nog wel eens gaan lekken. Als deze zijn ingebouwd, kunt u er niet meer bij en zult u moeten gaan breken om de lekkage te verhelpen.
Bij het installeren van een nieuwe CV ketel bent u bij Groenebeek Installatietechniek aan het juiste adres. We zijn een gecertificeerd en erkend installatiebedrijf met jarenlange ervaring. We zijn deskundig, klantvriendelijk en goed bereikbaar. Groenebeek is door Kiwa gecertificeerd voor werkzaamheden aan CV-ketels en andere gasverbrandingstoestellen. Vanaf 1 april 2023 is het strafbaar om werkzaamheden aan CV-ketels uit te laten voeren, door een bedrijf zonder wettelijke certificering. Het onderhoud van cv-keten en toelichting op appendages wordt hierna behandeld.
Verwarmen, tapwater en systeemkeuzes
De werking van een CV-ketel is dat het de CV-installatie voorziet van warmte. De CV-installatie bestaat uit de verwarmingselementen en het leidingwerk wat het verwarmde water van de ketel naar de elementen brengt. Zodra de ketel een signaal van de regeling krijgt, ontsteekt de brander en gaat de pomp draaien. Het CV-water stroomt door de warmtewisselaar van de ketel heen en verwarmt het water. Bij warmwaterverbruik vanuit tappunten wordt het tapwater door een 3-wegklep geleid en kan de ketel overschakelen.

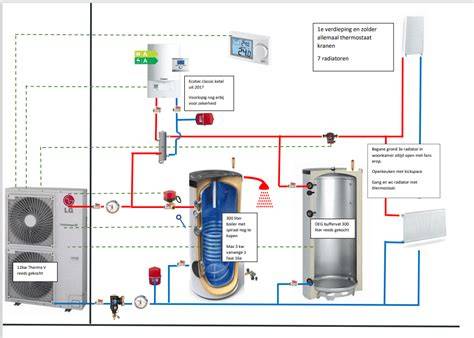

Varianten op het thema van opwekking zijn onder andere: warmtepomp, combiketel, HR-ketel en hybride systemen. Een warmtepomp kan basislast leveren, terwijl de cv-ketel bijspringt: dit reduceert gasverbruik. Bij vloerverwarming moet rekening gehouden worden met extra afstemming in het systeem en regelingen. Regelmatig onderhoud van cv-installaties helpt storingen voorkomen en de efficiëntie verhogen. Een slimme bediening via thermostaatkranen kan per ruimte de temperatuur regelen en zo energie besparen.
Onderhoud en veiligheid
Veiligheid staat voorop bij samengestelde gasinstallaties. De installatie moet voldoen aan normen en keuringseisen. Een goede installateur voert hydraulische en gasdrukberekeningen uit, controleert aansluitwaarden van de ketels en test op lekdichtheid en drukvastheid. Voor twee ketels op één gasleiding geldt: er zijn diverse configuraties mogelijk zoals parallel- of cascade-opstellingen. Bij condensketels is de condensafvoer relevant en moeten materialen bestand zijn tegen zuurgehalte in condens. Niet vergeten: alleen gecertificeerde monteurs mogen gaswerk verrichten. Regulier onderhoud en monitoring is essentieel, zeker als er meerdere ketels worden toegepast.
Tot slot: de keuze voor twee cv-ketels op één gasleiding hangt af van redundantie-, modulatie- en onderhoudsbehoeften. Twee kleinere ketels kunnen bij piekbelasting voordeel bieden, maar een enkele grotere ketel met goede modulerende prestaties kan ook rendement optimaliseren. Hybride opties met een warmtepomp zijn steeds gangbaarder en kunnen lange termijn kosten en CO2-uitstoot verminderen. Er is meer coördinatie nodig bij meerdere ketels: onderhoud en afstemming met netbeheer is essentieel. Niet alle opties zijn altijd mogelijk; dit hangt af van de gecombineerde maximale gasstroom en fabrikantspecificaties.
Disclaimer: We streven naar accurate en actuele informatie, maar er kunnen onjuistheden of verouderde gegevens voorkomen. Deze blog dient een informatief doel.
Vaak gestelde vragen en praktische hints
- Hoe bereken je drukverlies in leidingen bij twee ketels op één gasleiding?
- Welke maat schroefdraadpast bij mijn koppelingen en hoe meet ik dit het beste?
- Wanneer kies ik kunststof versus stalen cv-buizen?
- Hoe voorkom ik lekkages bij knelkoppelingen en welke materialen gebruik ik voor afdichtingen?
De juiste keuze hangt af van uw warmteprofiel, bouwkundige situatie en toekomstplannen voor verduurzaming. Bij Ekaa Duurzaam inventariseren wij uw warmtevraag, maken berekeningen van verbruik en rendement en adviseren we of twee ketels, één grotere ketel of een hybride opzet de meeste meerwaarde biedt. Two ketels op één gasleiding kan zinvol zijn bij redundantie of specifieke warmteprofielen, mits voldaan wordt aan alle veiligheids- en norm-eisen. De installatie moet adequaat getest worden voordat deze wordt opgeleverd.
Praktische samenvatting en tips
- Meet schroefdraad zorgvuldig met een schuifmaat en gebruik de juiste vertaaltabel voor BSP-draaddiameters.
- Let op hoofddiameters: 22 mm (main) en aftakkingen van 15 mm voor CV-leidingen; 20 mm of 16 mm voor andere delen afhankelijk van het systeem.
- Overweeg kunststof buizen voor delen die in muren worden weggewerkt, met mantelbuis voor uitzetting.
- Regelmatig onderhoud en inspectie door gecertificeerde monteurs voorkomt lekkages en storingen.
