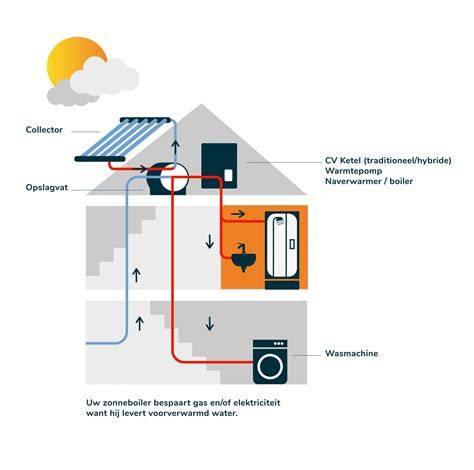

Voor het installeren van een zonneboiler systeem is geen raket wetenschap benodigd. Een zonneboiler systeem bestaat uit drie hoofdcomponenten en een vierde als ook een warmtepomp wordt toegepast. Zonneboiler centraal in het systeem staat de zonneboiler. In de zonneboiler wordt de door de zonnecollectoren gecollecteerd warmte opgeslagen. In deze opstelling geldt de cv-ketel als naverwarmer van het drinkwater in de zonneboiler. Bij deze temperaturen, kan een korte aanraking al resulteren in brandwonden. Om te voorkomen dat er 85 °C water uit de kraan of douche komt, adviseren wij om altijd een mengventiel te plaatsen. Het mengventiel wordt aangesloten na de cv-ketel op de warmwaterleiding en koudwaterleiding. Het mengventiel mengt drinkwater met een te hoge temperatuur terug naar maximaal 60°C. De zonneboiler wordt verwarmd met glycol wat is opgewarmd met behulp van de zonnecollectoren. De glycol wordt door de onderste warmtewisselaar van de zonneboiler gepompt. De zonnecollectoren worden met de voeding (aanvoer) aangesloten op de ingang van de onderste warmtewisselaar in de zonneboiler. Op de uitgang van de onderste warmtewisselaar in de zonneboiler wordt de solar controller unit aangesloten. De bovenste warmtewisselaar in de zonneboiler kan gebruikt worden voor een extra warmtebron. Deze warmtewisselaar hoeft niet gebruikt te worden.
Solmax solar station. Deze intuïtieve solar controller fungeert als pomp en het intelligente hart van de zonneboiler. Op basis van de temperaturen in de zonneboiler en de zonnecollectoren past het solar station de doorstroomsnelheid aan. Hierdoor wordt een optimale warmteoverdracht bewerkstelligd. Het solar station wordt tussen de zonneboiler en de zonnecollectoren gemonteerd. Hiervoor wordt in de meeste gevallen flexibele RVS slang gebruikt. Deze is flexibeler als koperleiding en daarmee eenvoudiger in gebruik. Een mooie bijkomstigheid is dat de RVS slang af fabriek is geïsoleerd. Het solar station kan gevoed worden via een geaard stopcontact.
Zonnecollectoren. De zonnecollectoren kunnen in verschillende opstellingen gemonteerd worden. Afhankelijk van het type dak en de montage wijze, zijn er verschillende montageframes voor de zonnecollectoren. Bij portret montage van de zonnecollectoren, worden de zonnecollectoren met een korte tussenafstand naast elkaar gemonteerd. Voor deze montage zijn er verbindingsstukjes meegeleverd. Indien de zonnecollectoren in landscape worden gemonteerd, dan is er extra installatiemateriaal benodigd. De thermische zonnecollectoren zijn minder gevoelig voor een minder ideale hoek ten opzichte van de zon. Toch adviseren wij om de hoek van de zonnecollectoren tussen de 30° en 60° te houden.
Handleidingen. De Solmax sets zijn samengesteld met hoogwaardige producten. De Solmax zonneboilersets zijn voorzien van uitgebreide handleidingen en installatie instructies.
Installatieoverzicht stap-voor-stap
Controleer de componenten: zonneboiler, solar station, zonnecollectoren en eventuele extra warmtewisselaars. Zorg voor juiste aansluitmaterialen en bevestigingspunten op het dak.
Montage van de zonnecollectoren: kies tussen portret of landscape montage. Bevestig met de bijgeleverde verbindingsstukjes en zorg voor een stabiele reservatie tussen panelen.
Plaatsing van het solar station: monteer tussen de zonnecollectoren en de zonneboiler, gebruik flexibele RVS slang en zorg voor correcte afmetingen en isolatie.
Aansluiting van de warmtewisselaars: verbind de onderste warmtewisselaar met glycolcirculatie en de uitgang naar de solar controller unit. Laat de bovenste warmtewisselaar als optie open.
Aansluiten van de mengventiel: plaats na de cv-ketel in de warmwaterleiding en zorg voor terugmenging naar maximaal 60 °C.
Elektrische aansluiting: zorg voor geaard stopcontact voor het solar station en controleer bedrading en beveiligingen.
Testfase: controleer doorstroom, tempratuurverschillen en werking van het mengventiel. Verifieer dat de gewenste temperatuur instelbaar blijft en dat de pomp correct regelt.
Heatpipe zonnecollectoren VS vlakke plaat zonnecollectoren | Technea
Belangrijke veiligheids- en onderhoudstips
Voorkom verbranding door warme waterafgifte en gebruik altijd het mengventiel.
Controleer periodiek de isolatie van de RVS slang en de aansluitingen op dakniveau.
Inspecteer de warmtewisselaars op eventuele lekken en zorg voor regelmatige onderhoudsbeurten volgens de handleiding van Solmax.
| Onderdeel | Functie | Belang |
|---|---|---|
| Zonneboiler | Opslag van warmte afkomstig van de collectoren | Hoofdcomponent |
| Solar station | Regeling van doorstroomsnelheid en warmteoverdracht | Intelligent hart |
| Zonnecollectoren | Vangen zonlicht op en zetten dit om in warmte voor glycol | Warmtebron |
| Mengventiel | Regelt drinkwater temperatuur terug naar 60°C | Veiligheid |
