Beide thermostaten sturen elk een Drayton ZA5 actuator via 230V aan. Er is een Grundfos Alpha1 pomp voorzien, welke momenteel nog in de laagste stand staat. Probleem 2: de actuatoren kan ik niet meer aansturen. Wat raden jullie mij aan om te doen? Normaal wordt de temperatuur van vloerverwarming constant gehouden door een menggroep te plaatsen zodat de temperatuur continue kan geregeld worden. De ketel zal dan op behoefte worden ingeschakeld om bij te verwarmen. Ik lees dat jij een aan-uit systeem hebt. Als dat klopt is dat zeer vreemd en best wel spijtig voor een installatie van 4 jaar oud. Wat zoek je eigenlijk in een nieuwe thermostaat?
Tuurlijk kan een thermostaat ook moduleren! Leg is uit of geef de bron. Laat maar ik weet wat je bedoelt. Het verschil zit hem enkel in het feit dat je een continue meting geeft naar de ketel en deze zijn warmte levering gaat afstemmen op de vraag. Niet alleen de ketel moduleert hoor … een modulerende thermostaat zal ook de startprocedure vd ketel beïnvloeden … elke gasketel start aan ong 50% van zijn max vermogen. Bij aan/uit zal hij meteen naar vol vermogen gaan stoken tot de Max ingestelde keteltemp. Hierna gaat de ketel pas moduleren op retourtemp. Bij modulerende thermostaat zal hij meteen na de start op het gewenste vermogen gaan moduleren op het gevraagde keteltemp.
Als je werkzaam bent in de HVAC-sector dan moet je jezelf maar eens inschrijven voor een opleiding EMS bij Buderus. Zoals ik zei: de temperatuur wordt continue gemeten en doorgegeven, de thermostaat doet uiteindelijk niets. Dus niet de thermostaat het is de ketel met input van hetgeen hij van de thermostaat krijgt. Ik vind dus een modulerende thermostaat een verwarrende marketing term. Ik zou graag cijfers willen zien, en dan geen verbloemde cijfers of rekenkundige trucjes wat de werkelijke impact gaat zijn op de energiebesparing.
Ik wil niet zeggen dat het een verkeerd systeem is in tegendeel de parameters waarmee de ketel reken kan houden worden continue en zelfstandig door de ketel vergaard daar waar je vroeger zaken in discrete stappen kon instellen. Maar modulatie is in deze een verwarrende term. Zoals ik zei: de temperatuur wordt continue gemeten en doorgegeven, de thermostaat doet uiteindelijk niets. Alleen aan/uit thermostaten doen bijna niks behalve op basis van temperatuur de CV op 100% verwarmen of uit zetten. Als je kennis van zo'n protocol hebt weet je ook dat de thermostaat het modulatieniveau dicteert op basis van de kennis in de thermostaat.
Dat ontken ik ook allemaal niet. Deze zet immers de juiste hoeveelheid gas om in de juist hoeveelheid gevraagde warmte, die dan weliswaar van de thermostaat komt. Zoals je aangeeft: het is uiteindelijke gewoon een (zelflerende) PID regelaar. Maar als heel de wereld het een modulerende thermostaat wilt noemen dan zal ik me daar bij moeten neerleggen. De eerlijkheid gebied me dat bij de vraagstelling of de winsten goed zijn ik in gedachte had. Van zodra het gaat over radiatoren dan ben ik overtuigd dat een continue regeling aanzienlijke besparing kan geven.
Investeer in correcte hydraulische en regeltechnische oplossing met 2 gemengde pompgroepen en evenwichtsfles. Daar ben ik mee akkoord. Eventueel kan je de groep van de radiatoren enkel als pomp groep en geen menggroep nemen. Akkoord maar TS vraagt de meest goedkoopste oplossing. Ok, bedankt voor jullie reacties!
Vloerverwarming installeren
Overzicht: waarom vloerverwarming en hoe werkt het in combinatie met Vaillant en Drayton
Vloerverwarming biedt aangename en goed gedoseerde warmte met een gelijkmatige verspreiding door de ruimte. Het systeem werkt met lage vertrektemperaturen en kan in combinatie met een warmtepomp ook koelen in de zomer. De ketel schakelt op behoefte bij om bij te verwarmen; dit is de basisfilosofie achter een menggroep die continu de temperatuur regelt.
Er bestaan twee hoofdtypes van vloerverwarming: watergestuurde systemen en elektrische systemen. Bij watercirculatie wordt water door buizen onder de vloer gepompt, waardoor de vloer warmte afgeeft. Dit systeem kan ook koelen, maar de koelcapaciteit is beperkt om condensatie te voorkomen. Vloerverwarming met water onderscheidt zich door een afzonderlijke temperatuurinstelling per ruimte, lagere gebruikskosten en een gesloten systeem met weinig extra waterverbruik.
Elektrische vloerverwarming gebruikt verwarmingsmatten of -folie onder de vloer. Dit systeem kan snel opwarmen en is bijzonder geschikt voor renovaties of ruimtes waar snelle temperatuurregeling gewenst is, zoals badkamers. Het nadeel is de hogere gebruikskosten bij langdurig gebruik.

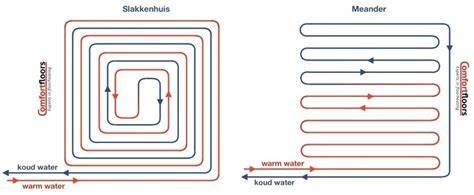

Voor bestaande gebouwen is een droogbouwsysteem voor vloerverwarming vaak de verstandige oplossing. Bij natbouw wordt de buis in de ondervloer gelegd en later afgewerkt; bij droogbouw wordt de buis op isolatie gelegd en later afgebouwd met platen waarop de vloerbedekking komt. Bij renovaties kan ook frezen in de ondervloer toegepast worden om buizen in spiralen of meanderpatronen te leggen, afhankelijk van de kamerindeling en warmteverdeling.
Kwaliteitsvolle regeltechniek is cruciaal voor een efficiënte vloerverwarming. Een modulerende regelaar kan de ketel efficiënter laten werken en beter afstemmen op de daadwerkelijke warmtevraag, hoewel er discussies bestaan over terminologie en meetprincipes. In praktijk betekent moduleren dat de ketel en de regeling continu afstemmen en niet meer in discrete stappen werken zoals bij een puur aan/uit systeem. Een modulerende thermostaat heeft invloed op de startprocedure van de ketel en kan leiden tot lagere energiekosten wanneer goed toegepast.

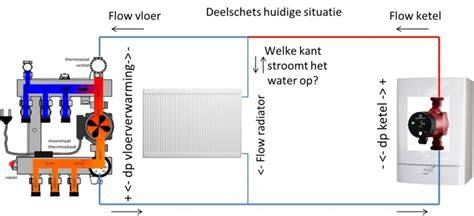

Voor een 4 jaar oude installatie is het verstandig te controleren of de actuatoren correct communiceren met de Vaillant-installatie en of er een modulerende thermostaat kan worden geïntegreerd met de Drayton ZA5 actuators. Een mogelijke tip is om te investeren in een hydraulische en regeltechnische oplossing met twee gemengde pompgroepen en een evenwichtsfles, zodat de vloerverwarming en eventuele radiatoren samen efficiënt kunnen worden aangestuurd. Dit vereist echter afweging tussen kosten en gewenste energiebesparing.
Wat je in praktische stappen kunt doen
- Controleer of de Drayton ZA5 actuators correct ontvangen 230V-signalen en of bemonstering van de keteltemporaal nog klopt.
- Beoordeel of de bestaande Grundfos Alpha1 pomp correct staat afgesteld en of een hogere stand nodig is voor voldoende doorstroming door de vloerverwarming.
- Overweeg een modulerende thermostaat die de ketel sneller en nauwkeuriger regelt op basis van de gewenste vloer- en retourtemperaturen.
- Overweeg een menggroep met twee pompgroepen en een evenwichtsfles voor betere hydraulische balans tussen vloerverwarming en radiatoren.
- Verifieer of de ketel gekoppeld is aan een systeem dat continue meet en regel, in plaats van enkel aan/uit, en bekijk eventueel de EMS-opleiding (of vergelijkbare regeltechniek) voor diepgaander begrip.
Hoe werkt vloerverwarming? Vloerverwarming Cuijk legt het uit!
Vloerverwarming vs. radiatoren: wanneer is modulatie echt winstgevend?
Bij radiatoren wordt vaak minder warmtebehoefte per vierkante meter opgewekt, waardoor modulatie minder direct rendement oplevert in vergelijking met vloerverwarming. Vloerverwarming werkt echter bij lagere temperatuurverschillen en biedt beter gedoseerde warmte. Een combinatie van vloerverwarming met een warmtepomp kan de efficiëntie aanzienlijk verhogen vanwege de lage vraagspecifieke temperatuurnormen.
Vervolgens is het belangrijk de totale installatie vanuit hydraulisch en regeltechnisch oogpunt te benaderen. Een goede combinatie van 2 gemengde pompgroepen en een evenwichtsfles kan helpen om de returntemperaturen te balanceren en lekstroom te voorkomen, waardoor het systeem minder energie verbruikt en de ketel langer meegaat.
Aansluiting Vaillant en Drayton op elkaar afgestemd
De Vaillant-ketel kan profiteren van een modulatie-gestuurde thermostaat die continu meet en aanstuurt, maar de exacte werking hangt af van de aansluiting en compatibiliteit tussen Vaillant, Drayton ZA5 actuators en de pomp in de installatie. Voor accurate integratie kan het nodig zijn om de ketelparameters te controleren en te laten afstemmen op de gewenste gemengde regeling.
| Onderdeel | Uitdaging | Suggestie |
|---|---|---|
| Actuatoren (Drayton ZA5) | Aansturing via 230V mogelijk maar niet betrouwbaar | Check 230V signaal en bekijk alternatief modulatie-protocol |
| Pomp (Grundfos Alpha1) | Laagste stand mogelijk onvoldoende flow | Test hogere instellingen of systeembalans |
| Menggroep / Hydrauliek | Balans tussen vloer- en radiatoren | Overweeg 2 gemengde pompgroepen en evenwichtsfles |
| Ketel | Startvermogen bij aan/uit vs modulatie | Adopteer modulatie met continue communicatie |
Samenvattend biedt modulatie potentieel energiebesparing, vooral bij vloerverwarming in combinatie met een betrouwbare hydraulische balans. Een aan/uit systeem kan logisch kinderlijk veel minder efficiënt zijn in een installatie met lage temperatuurverwarming. Het aanpakken van de hydraulische balans, regulatie en compatibiliteit tussen onderdelen is sleutel tot verbetering.
