Een houtskeletbouw (HSB) wand vormt het hart van moderne houtskeletbouw. U wint ruimte, isolatie en bouwsnelheid, zonder dat u hoeft in te leveren op comfort of levensduur. In dit artikel leest u stap-voor-stap en detailgericht hoe u een HSB-wand betrouwbaar en luchtdicht op een betonnen vloer aansluit en monteert, welke materialen en hulpmiddelen u nodig heeft en welke aandachtspunten cruciaal zijn voor waterdichting, isolatie en verankering.
Algemene uitgangspunten en voorbereiding
Onze houtskeletbouw wanden zijn niet-dragend, daarom dient gecontroleerd te worden of de stelruimte tussen het element -en het bouwkundig kader aanwezig is. Zodat het element horizontaal als verticaal, haaks en waterpas gesteld kan worden. Muurplaten en stelregels dienen op stelblokjes op hoogte gesteld te worden. Dus je stelt eerst je wand op de stelblokjes, dan zet je het vast met schoren en vervolgens breng je de mortel aan.

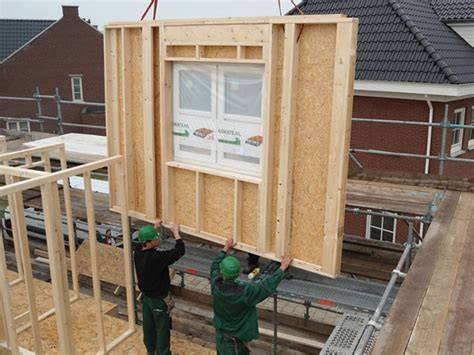

Verder moet je de benodigde gereedschappen en hulpmiddelen bij de hand hebben voordat je begint met monteren. Hulpmiddelen die handig zijn tijdens het plaatsen van de HSB-wanden zijn bijvoorbeeld Schoren, stempels en valbeveiliging zoals steigers. De HSB wanden zijn voorzien van hijsvoorzieningen. Hiermee kan je de wanden met een hijskraan optillen en over een dak tillen om aan de achterkant van je woning te komen. Je dient hiervoor zelf een hijskraan voor te huren.
Stelregels, stelblokjes en het stellen van de wand
De wandelementen moeten conform onze details gesteld worden op en bevestigd aan de stelregels of direct op de vloer wanneer je geen stelregels hebt. Wanneer de houtskeletbouw wanden zonder stelregel op een betonnen vloer worden gezet, dienen de stelblokjes precies op de juiste hoogte gesteld te worden. De stelregel dient als aanslag en kan gekoppeld worden met de wand.
Op de vloer wordt door de klant een stelregel gemonteerd. Deze regel dient als aanslag voor de zoeker aan de onderzijde van de wand. Door de twee regels aan elkaar te monteren ontstaat er een sterke en stabiele verbinding tussen wand en vloer. Prefabmaat levert voor de levering van de elementen een stelregelplan aan. Deze kunnen op hoogte en op de juiste maat gesteld worden voor de levering.
Nadat de HSB wanden waterpas zijn afgesteld, is het verstandig om met één of meer schoren tijdelijk afgeschoord te worden tegen omvallen. Deze schoren kan je het beste pas verwijderen zodra de bovenliggende vloer is aangebracht en bevestigd. Bij het uitnemen van de (wand) elementen uit een pakket dienen er maatregelen getroffen te worden ter voorkoming van omvallen van de resterende elementen.
Kim, capillaire onderbreking en waterdichting

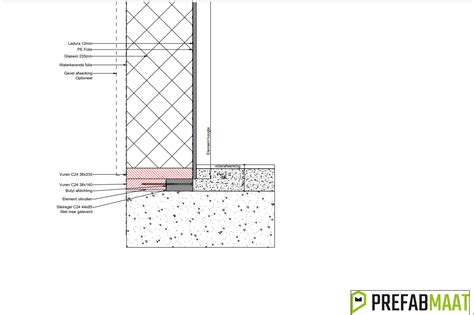

Tussen hout en beton hoort altijd een capillaire onderbreking. Gebruik een doorlopende kimband of DPC onder de muurplaat en voer de kim door tot aan de buitenzijde, waar ze naadloos aansluit op de waterkerende laag van de gevel. In de praktijk passen we een doorlopende kimband of DPC toe onder de muurplaat en voeren we de kim door tot aan de buitenzijde, waar ze naadloos aansluit op de waterkerende laag van de gevel.
Binnenzijde luchtdicht, buitenzijde dampopen is het veilige principe. Binnen kan een luchtdichte laag in plaatmateriaal of folie aansluiten op de vloer via de kim. Buiten loopt een waterkerende, dampopen folie over de wandvoet en sluit aan op de kimlaag, met een gecontroleerde afvoer van eventueel infiltrerend water. Let op! Deze aansluiting is altijd voorzien van een folie overlap van 150mm, zodat de constructie na het koppelen luchtdicht gemaakt kan worden.
Wanneer je de wanden gaat stellen, zorg ervoor dat de wanden voorzien zijn van luchtdichting. Dit dient gedaan te worden onder de onder regel en tussen de wandelementen rondom. Gebruik een epoxy-achtige of continue EPDM-strook bij opstanden of drempels; bij voorkeur strak en ononderbroken aangebracht. Gebruik een doorlopende capillaire onderbreking onder de muurplaat, zoals DPC of een kimband, en laat deze aansluiten op de buitenste waterkerende laag.
Verankering en ankers
De verankering aan de fundering, stelregel, vloer en de omringende bouwdelen dienen volgens onze details uitgevoerd te worden. Wij adviseren een monolithisch afgewerkte vloer met een vooraf afgestemde vlakheidsklasse zodat wanden zonder spanningen gesteld kunnen worden. Voor bedrijfsprojecten kiezen we vaak voor mechanische verankering of chemische ankers met geteste trekkracht. Ankers komen door de onderregel met luchtdichte manchetten of worden naast de regel geplaatst met stalen hoeklijnen, afhankelijk van het detail.
Wij controleren samen met de montageploeg de lijn en hoogte voor het hijsen van de eerste elementen. Prefab wanden leveren tijdwinst als de vloer maatvast en vlak is en de ankers op de juiste posities zitten. Wij leggen vooraf de ankerpunten uit, markeren hartlijnen en stemmen het kraanschema af met de montageploeg.
Isolatie, randisolatie en vloerverwarming
Wil je energieverlies en condensrisico beperken, detailleer dan een doorlopende isolatielaag ter hoogte van de wandvoet. Randisolatie langs de vloer en een correct uitgevoerde doorlopende isolatie in de gevel zorgen voor een warme aansluiting. Stem de positie van vloerverwarming en ankers af op de ankerposities en de lijn van de muurplaten.
Een goede fundering is van cruciaal belang voor de kwaliteit van een houtskeletbouw project. Wanneer je een aanbouw of bijgebouw gaat plaatsen, raden wij aan om altijd een geïsoleerde fundering toe te passen. Dit zorgt niet alleen voor een stevige basis, maar ook voor een betere isolatie van het gebouw. Bij Prefabmaat bieden we een snelle en eenvoudige oplossing voor het maken van een fundering: de drukvaste EPS vorstrandbekisting.
Opbouw onderregel en ondersabelen
De onder regel van niet-dragende HSB-wanden dient ter plaatse van de ankers volledig ondersabeld te worden. De onderregel kan ook de stelregel zijn. Plaats tijdelijk stelblokjes waar nodig en ondersabel de regels vol en zat zodat er geen holle ruimten achterblijven. Dat voorkomt puntbelastingen en ongewenste vervorming. De overige ruimte tussen onder regel en vloer dient luchtdicht afgedicht worden.
Bekleding en ankers bij metselwerk of houten gevel
Wanneer je de HSB wanden gaat bekleden met metselwerk, dien je vooral op de volgende punten goed op te letten de waterkerende laag (de folie) volledig intact moet zijn. Tussen de bovenzijde van het metselwerk en de houtconstructie dient minimaal 10 mm ruimte te worden gehouden in verband met krimp van de houtconstructie. Je Spouw moet minimaal 40 mm breed zijn.
Het metselwerk moet aan de stijlen van de HSB-wanden worden verankerd met rondstalen spouwankers, diameter 4 mm voorzien van schroefdraad en ten minste 4 per vierkante meter, in een RVS-legering of van thermisch verzinkt staal conform NEN 915 of NEN 2693. In de bovenste 50 centimeter van het metselwerk en 1 meter van hoeken in het metselwerk (indien geen dilatie op de hoeken is aangebracht) mogen geen spouw of kozijnankers worden aangebracht. Om de spouw te ventileren, moet in het metselwerk open stootvoegen aangebracht worden. Deze voegen moeten minimaal 10 mm breed zijn.
HSB wanden zijn ook te bekleden met hout. Om houten gevelbekleding aan te brengen aan de HSB-wanden, dien je voor spijkerregels te kiezen. Wanneer je houten gevelbekleding monteert, dien je deze te bevestigen met roestvast stalen nagels of schroeven. Het gebruik van nieten of T-nagels wordt afgeraden. Wanneer je de houten gevelbekleding horizontaal monteert op de HSB-wanden, krijg je alleen de verticale spijkerregels. Wanneer je verticale gevelbekleding wilt toepassen, krijg je een dubbele spijkerregel.
Voor dit project heeft de klant ervoor gekozen om de houtskeletbouw wanden te voorzien van houten rabat delen. Om de beschadiging te voorkomen aan de houten gevelbekleding, moeten de koppen van de schroeven of nagels op het oppervlak van het hout te blijven.
Koppelingen tussen wanden en hoeken
Als je de HSB wanden wilt doorkoppelen met een andere wand, dan bieden wij een passende oplossing. Wij voorzien zowel de wand als de te koppelen wand van een aanslaglat. Hierdoor vallen beide wanden in elkaar en kunnen ze vanaf de buitenzijde aan elkaar geschroefd worden. Deze aansluiting is altijd voorzien van een folie overlap van 150mm, zodat de constructie na het koppelen luchtdicht gemaakt kan worden.
Wanneer er een andere HSB wand haaks op het uiteinde van deze wand komt, kun je bij Prefabmaat kiezen voor een hoekkoppeling. In dit geval laten we de binnenafwerking van deze wand teruglopen, zodat deze naadloos aansluit op de gekoppelde wand. Om de constructie luchtdicht te maken, voorzien we deze aansluiting van een 350mm folie overlap. Houd er wel rekening mee dat bij het berekenen van de lengte van de wand die haaks op deze wand staat, de hoek niet meegerekend hoeft te worden. Dit betekent dat de andere wand 140 of 235mm korter zal zijn, afhankelijk van de gekozen wandopbouw.
Kozijn- en deurdetails
Bij Prefabmaat hechten we veel waarde aan de kwaliteit en duurzaamheid van onze bouwproducten. Dit geldt ook voor onze kozijnen die we fabrieksmatig in de HSB wand monteren. Om ervoor te zorgen dat deze kozijnen gemakkelijk en efficiënt in de HSB wanden gemonteerd kunnen worden, voorzien we ze van een spouwlat. Hierdoor kunnen we de kozijnen volledig fabrieksmatig in de wand monteren, zonder dat we daarbij door het kozijn hoeven te schroeven ofte boren.
Onze spouwlatten zijn universeel, waardoor het niet uitmaakt welke gevelafwerking je gebruikt. Dit past altijd bij de spouwlat. Bovendien dienen deuren of ramen niet geopend te worden tijdens de montage, waardoor er geen extra risico's ontstaan voor eventuele beschadigingen of defecten aan de kozijnen. Bij Prefabmaat bieden we niet alleen houten kozijnen aan, maar ook kunststof en aluminium kozijnen. Ook deze kozijnen voorzien we van een spouwlat, zodat we ze volledig fabrieksmatig in de HSB wand kunnen monteren, zonder dat we daarbij door het kozijn hoeven te schroeven of te boren.
Praktische montagevolgorde (handen aan de timmerman)
- Voorbereiding vloer: controleer vlakheid, kim, ankerposities en kimband/DPC.
- Monteer stelregel(en) op de vloer volgens stelregelplan en stelblokjes op juiste hoogte.
- Hijs wandelementen met kraan aan hijsvoorzieningen en zet ze op stelblokjes/stelregel.
- Controleer waterpas, haaks en hoogte; zet tijdelijk vast met schoren.
- Veranker wanden mechanisch of chemisch volgens detail; voeg luchtdichte manchetten toe waar nodig.
- Breng luchtdichting aan onder de onderregel en tussen elementen; let op folie-overlap en aansluitingen.
- Pas ondersabeling/kit en controleer op holle ruimten; sluit af met folie en kimband.
- Verwijder schoren pas na bevestiging bovenliggende vloer of andere stijfmakende elementen.
kozijn in hsb wand
Vlakheid van de betonvloer en productiviteitsaspecten
Een houtskelet stelt hoge eisen aan maatvastheid. Wij adviseren een monolithisch afgewerkte vloer met een vooraf afgestemde vlakheidsklasse zodat wanden zonder spanningen gesteld kunnen worden. Zorg voor een berekende dikte, passende wapening en voldoende randstroken onder de wandlijnen. Een monolithisch afgewerkte vloer met een vooraf afgesproken vlakheidsklasse voorkomt spanningen bij het stellen. Belangrijk zijn minimale hoogteverschillen op korte lengten en een strakke lijn onder de wanden.
Voor bedrijfsprojecten kiezen we vaak voor mechanische verankering of chemische ankers met geteste trekkracht. Voor logistiek en productie werkt een gevlinderde afwerking met optionele slijtvaste coating uitstekend. Combineer je houtskelet met een gevlinderde betonvloer, dan ontstaat een vlak en slijtvast loopvlak met goede schoonmaakbaarheid.
Veelvoorkomende vragen en aandachtspunten
- Moet de onderregel duurzamer zijn bij direct contact met de vloer? Als je de onderregel rechtstreeks op de vloer zet, moet deze een hogere duurzaamheidsklasse hebben.
- Hoe los ik ventilatie en dampopen folie onder cementgebonden platen op? Zorg dat de waterkerende folie onderaan voor je kantplank langs loopt ivm afwatering naar buiten en behoud een ventilatiespouw waar nodig.
- Kan ik de HSB-wand direct op een gevlinderde betonvloer plaatsen? Ja, mits de vloer maatvast, vlak en met juiste kim en ankerposities; bij voorkeur zonder extra vlinderen na montage.
- Wanneer mogen schoren verwijderd worden? Pas als de bovenliggende vloer is aangebracht en bevestigd.
Tabel: essentiële controle-items vóór plaatsing
| Controlepunt | Waarom belangrijk |
|---|---|
| Vlakheid betonvloer | Voorkomt spanningen, maakt stellen zonder bijwerken mogelijk |
| Kimband / DPC aanwezig | Capillaire onderbreking en waterdichting |
| Ankerposities gemarkeerd | Snelle en nauwkeurige verankering |
| Stelregelplan beschikbaar | Stelregels op juiste hoogte en positie vóór levering |
| Luchtdichting voorbereid | Voorkomt warmteverlies en condensproblemen |
Contact en maatwerk
Bij Prefabmaat begrijpen we hoe belangrijk het is om de juiste funderings- en vloerdetails te hebben voor jouw houtskeletbouwproject. Ons HSB funderingsdetail zorgt voor een sterke en betrouwbare verbinding tussen jouw HSB-wand en de betonnen fundering. Bij Prefabmaat bieden wij een gestandaardiseerde oplossing voor de aansluiting tussen HSB wanden en vloeren. Voor de levering verzorgen wij een stelregelplan. Voor de dag van levering kunnen de stelregels op hoogte en op de juiste positie gesteld worden. Geen probleem! Bij Prefabmaat zijn we altijd bereid om te zoeken naar de beste oplossing voor jouw specifieke situatie. Laat ons weten welk detail jij nodig hebt en wij zullen ons best doen om dit voor jou te regelen.
Wil je toch nog liever persoonlijk advies van een van onze medewerkers? Neem dan gerust contact met ons op om de mogelijkheden te bespreken! Je bent namelijk van harte welkom voor een rondleiding en een adviesgesprek op maat. Neem gerust via onderstaande knop contact met ons op!
