Dit artikel beschrijft het probleem van de bevochtiging van een verlaagd plafond dat zich boven de aansluiting tussen een plat dak en een opgaande spouwmuur bevindt en onderzoekt de oorzaken ervan.
Het gaat hier om een eengezinswoning waarvan de verdiepingsmuur (spouwmuur) aangesloten is op een plat dak.
Onderzoek van de schade en oorzaken
Uit een sondering aan de voet van de spouwmuur is gebleken dat het spouwmembraan enkele centimeters te kort is, omdat het niet tot aan het gevelmetselwerk komt.
Bij gevels die blootstaan aan slagregen kan er een aanzienlijke hoeveelheid water in het gevelmetselwerk binnendringen.
De continuïteit tussen het spouwdraineringsmembraan en de opstand van de dakafdichting moet hersteld worden.
Een oplossing bestaat erin om het gevelmetselwerk gedeeltelijk te onderkappen in opeenvolgende stroken teneinde te kunnen overgaan tot de correcte herplaatsing van een nieuw draineringsmembraan.
Indien het gevelmetselwerk niet gedeeltelijk onderkapt kan worden zoals hiervoor beschreven werd, dan kan men eventueel overwegen om hier een nieuwe waterdichte afwerkingslaag (bepleistering, bebording ...) op aan te brengen of om over te gaan tot een waterwerende behandeling op het gevelmetselwerk.
Samenvatting van de Bouwgebreken-fiche nr. 102 van Buildwise.
Dit jaar was het bijzonder nat en vochtig in België.
Hierdoor is het aantal vochtproblemen in gebouwen aanzienlijk toegenomen.
Om je te helpen deze problemen in je muren, gevels en kelders op te lossen, heeft Buildwise alle tools, adviezen en technische oplossingen die je nodig hebt op één plaats samengebracht.
Of het nu gaat om opstijgend vocht, hygroscopische zouten of infiltraties, ontdek hoe je je gebouwen doeltreffend kunt behandelen om hun duurzaamheid te garanderen.

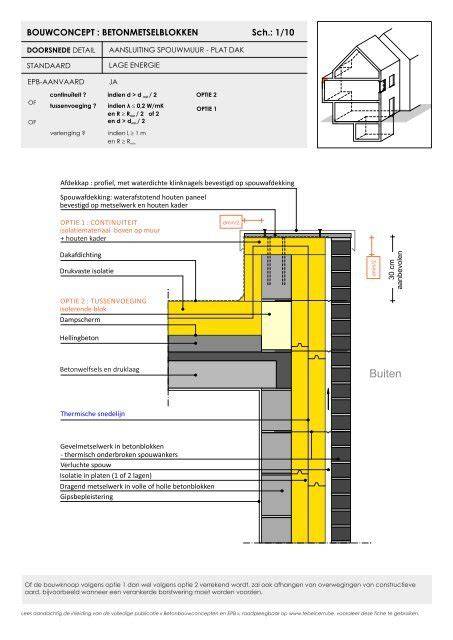

Detailering en uitvoering bij aansluiting van platte dak op spouwmuur
Wanneer een hellend dak aansluit op een opgaande spouwmuur, dan moet de regendichtheid van de verbinding van de pannen tegen de muur verwezenlijkt worden door middel van een goed aansluitende slab (bv. uit lood met een dikte van 1,5 à 2 mm om het opwaaien ervan te vermijden), die het van de gevel afvloeiende regenwater naar de dakbedekking afvoert (zie afbeelding 43).
Bij een zijdelingse aansluiting op een opgaande muur, wordt de regendichtheid verzekerd door middel van trapsgewijs geplaatste loketten.
Bij gebruik van afgezaagde pannen moet de slab voldoende breed gemaakt worden om waterinfiltratie te verhinderen.
Indien de pannen niet rechtstreeks aansluiten op de opgaande muur, dan kan de slab eventueel ondersteund worden.
Aangezien het muurdeel onder de aansluiting op de opgaande gevel niet in dezelfde mate geïsoleerd hoeft te worden als het muurdeel erboven (25), zou men één van de muren excentrisch kunnen aanbrengen op de draagvloer.
In voorkomend geval dient men hiermee vanzelfsprekend rekening te houden bij de dimensionering.
Het is aan het studiebureau om te bepalen of er eventueel aanvullende maatregelen (bijlegwapening ...) nodig zijn.
Spouwmembraan en dakafdichting
In deze reeks details wordt enkel de situatie bekeken waarbij de aansluitingen tot hetzelfde gebouw behoren.
De stalen balk wordt in de achtergevel geplaatst en kan leiden tot een koudebrug als de buitenmuur niet onderbroken is, wat invloed heeft op de detaillering van de dakrand.
De slabbe moet aan de buitenzijde van de gevel iets naar beneden hangen om lekkages te voorkomen.
Randen van platte daken geven vaak lekkage of condensatie op koudbruggen. Door goede detaillering is de uitvoeringsgevoeligheid m.b.t. de aansluiting tussen spouwmembraan en dakafdichting cruciaal.
Uitgangspunt voor een goede dakdetaillering is de bepaling van opstand- en dakrandhoogte; dit is essentieel voor een waterdichte overgang.
Wanneer water zich door de bovenste laag steen dringt kan de rand van het dakbeschot nat worden, vooral als de spouw aan de bovenzijde wordt afgesloten.
Inwatering als gevolg van scheurvorming in de afwerkstrook ter plaatse van de stuiknaden van de aluminium dakrandprofielen kan leiden tot druppelschade op gevels en ophoudend hemelwater.
Oorzaak van scheurvorming is het verschil in lineaire uitzettingscoëfficiënt tussen het aluminium profiel en de afwerkstroken.
Voor profielen met een lengte van 3 meter bedraagt de totale beweging ca 5 mm; bij onvoldoende rekening hiermee is scheurvorming voorspelbaar.
Inwatering als gevolg van uitgezakte of slecht in het profiel bevestigde afwerkstroken kan leiden tot druppelschade.
Zinken kraallijsten worden met zinken klangen op de afgewerkte waterdichte randafwerking bevestigd.
De maat, zetting en vorm van de klangen moet zijn afgestemd op de vorm van de deklijst.
Constructieve oplossingen en uitvoering
De meeste dakdoorvoeren bestaan uit een plakplaat met een pijp o.d. die door het dak gaat ten behoeve van bv. ontluchting, ventilatie, aanvoer verse lucht, afvoer rookgas, plaatsen antenne, etc.
Voorwaarden waaraan het staaldak t.b.v. de stalen dakplaten moeten in iedere golfdal op iedere onderliggende constructie-element zijn bevestigd.
Het afschot in het dak moet in onbelaste toestand minimaal 1.5% bedragen om overtollig condensvocht, eventueel lekwater bij lekkage en water tijdens de bouwperiode te kunnen afvoeren.
Bij overstekken en dakranden moet rekening gehouden worden met het effect dat kan optreden indien de cannalures van de staalplaten niet luchtdicht afgesloten zijn; wind kan dan druk uitoefenen aan de onderzijde van de isolatieplaten.
Hoewel een staalplaat op zichzelf een zeer hoge dampdiffusieweerstand heeft, mag men ten gevolge van openingen t.p.v. de opstand van de dakafdichting niet onvoldoende rekening houden met deze porositeit.
De luchtdichtheid wordt doorgaans tot stand gebracht door de binnenbepleistering, die op de verdiepingen tot tegen de draagvloer aangebracht kan worden (voor zover er in de draagmuren geen anticapillair membraan voorzien werd).
Desgevallend is er geen bijkomend luchtdichtheidsmembraan vereist. Er dient echter rekening gehouden te worden dat de bepleistering onderaan bevochtigd kan worden door het bouwvocht uit het vloercomplex.
Het gevelmetselwerk leidt tot een excentrische belasting van de vloerplaat, waarmee men bij de dimensionering voldoende rekening dient te houden.
Deze werkwijze kan wel aanvaard worden indien het spouwmembraan en de dakafdichting uit hetzelfde materiaal bestaan, door dezelfde uitvoerder geplaatst worden en goed met elkaar verbonden worden.
Uitvoering en montageopties
Bij deze koppeling wordt de HSB-wand direct, strak aan het platte dak gemonteerd. Dit is de meest eenvoudige en snelle manier van bouwen.
Wat leveren we standaard? Wij leveren de balklaag en de 18mm OSB-plaat.
Wij adviseren altijd om platte daken te isoleren op de dakplaat (een warm dak constructie). Dit resulteert echter in een relatief dik dakpakket.
Als je hierbij een standaard overstek toepast, ontstaat er automatisch een erg hoge (en vaak ongewenste) boeiboord. m dit esthetisch mooi op te lossen, werken we met een verjongd overstek. Hierdoor kun je ondanks het dikke isolatiepakket toch een elegante, smalle boeiplank gebruiken.
Wat leveren we standaard? De balklaag, de 18mm OSB-plaat en het verjongde overstek.
In de traditionele bouw monteer je vaak een strijkbalk aan de gevel en werk je met zware balkdragers. Bij Prefabmaat maken we dit veel simpeler: wij werken met een halve strijkregel die direct als aanslag dient voor het prefab HSB-dak.
Bij Prefabmaat zijn wij altijd bezig met het ontwikkelen van onze producten en service. Op dit moment bieden we voornamelijk met platte daken en hebben we gedetailleerde tekeningen en gestandaardiseerde details voor de opbouw van het dak en de dakrand, zowel met als zonder overstek.
Op dit moment zijn bezig met de uitbreiding van ons assortiment met daken met een helling. Hoewel we nog geen gedetailleerde tekeningen en gestandaardiseerde details beschikbaar hebben voor deze producten, zijn we altijd bereid om op maat gemaakte oplossingen te bieden op basis van de specifieke behoeften van onze klanten.
Op aanvraag kunnen we specifieke details en oplossingen bieden voor de koppeling van onze wanden met daken met een helling.
Ben je op zoek naar een specifiek knooppunt dat niet op deze pagina staat? Of heb je als aannemer een slim idee voor een nog betere aansluiting? Onze engineers denken graag met je mee.
Heb je een specifiek bouwproject?
Aansluiting tussen hellend dak en spouwmuur
Samenvatting en toepassingsbeleid
Deze details beperken zich tot de situatie waarbij de aansluitingen tot hetzelfde gebouw behoren en benadrukken het belang van uitvoeringsgevoeligheid bij dakdetaillering.
De aansluiting kan continu of discontinue gerealiseerd worden; bij continue aansluiting is het spouwmembraan los over de dakafdichting gehangen om nadenlast te voorkomen.
Wanneer het spouwmembraan door de dakafdichting heen moet overlappen, dient men erop te letten dat het membraan 50 mm uit de gevel uitstekt om omgeploopt te kunnen worden over de opstand van de dakafdichting.
Het spouwmembraan dient los over de dakafdichting gehangen te worden en mag niet direct verbonden worden met de dakafdichting.
