Gevolgen verwisselde aanvoer en retour in een cv-ketel kunnen uiteenlopen van duidelijke temperatuursverschillen tot minder efficiëntie en schade aan het systeem. De sleutel tot een betrouwbare werking ligt in het herkennen van foutcode 2 en de bijbehorende symptomen zoals een temperatuurafwijking in het cv-circuit, vaak veroorzaakt door verwisselde sensoren S1 en S2, defecten, slechte bekabeling of storende weerstanden.
Foutcode 2 en oorzaken
Monteur Foutcode 2 betekent dat de ketel een temperatuurafwijking ziet in het cv-circuit. In de praktijk komt dit meestal door de aanvoer en retour sensoren S1 en S2 die verwisseld, defect of slecht aangesloten zijn, soms door een kabelbreuk of storende overgangsweerstand.
Controleer en test de cv-pomp, controleer sensor S1 en bekabeling. S1 doormeten en correct plaatsen of vervangen is essentieel. Bekabeling controleren en zorgen voor correcte aansluiting voorkomt toekomstige storingen. Let op: Alleen CO-gecertificeerde monteurs mogen aan de cv-ketel werken; zelf doorgaan kan schade en onveilige situaties geven.
Druk en doorstroming
Streef 1,5 tot 2,0 bar. Ontlucht de radiatoren en zet meerdere kranen open voor goede doorstroming. Controleert en test de cv-pomp. Controleer de druk op het display. Visuele check.
Wat u kunt doen bij problemen met lucht in de installatie of lage druk: vul bij tot 1,8 tot 2,0 bar, ontlucht radiatoren en controleer de druk opnieuw. Zet meerdere radiatorkranen open en blijf ontluchten van beneden naar boven totdat water volledig doorstroomt. Na ontluchten kan de druk iets zakken; zet indien nodig weer bij tot 1,8-2,0 bar.
Veelvoorkomende oorzaken en bijbehorende acties
- 02. Lucht in de installatie of te lage systeemdruk - Vul bij tot 1,8-2,0 bar en ontlucht de radiatoren. Controleer druk opnieuw.
- 03. Cv-pomp draait niet of levert te weinig - Controleer, maak vrij of vervang de pomp; controleer pompstand en aansturing.
- 04. S1 doormeten en correct plaatsen of vervangen; bekabeling controleren.
- 05. Vuil of blokkade in filter of platenwisselaar - Spoelen, filter reinigen of wisselaar laten reinigen of vervangen. Onderhoud voorkomt herhaling.
- 06. Expansievat beproeven en zo nodig vervangen; veiligheidsventiel controleren op lekkage.
- 07. Vermogen begrenzen en regeling correct instellen volgens Intergas richtlijn en installatie-inhoud.
Technische inzichten: aanvoer, retour en condensatie

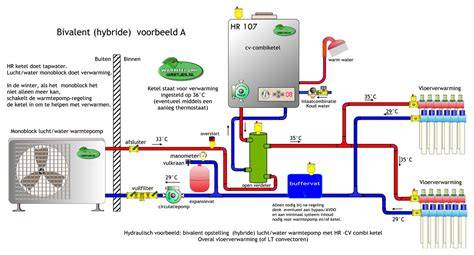

De aanvoertemperatuur is de temperatuur van het warme water dat de ketel verlaat richting het afgiftesysteem; de retourtemperatuur is het water dat terugkomt uit de radiatoren. Moderne HR-ketels halen een groter rendement door condensatie, wat afhankelijk is van een lage retourtemperatuur. Een goed ingeregeld systeem heeft een verschil tussen aanvoer en retour van circa 20 graden; een radiator ver van de ketel heeft vaak een grotere opening nodig om de temperatuurverschillen te compenseren.
Waterzijdig inregelen zorgt ervoor dat alle radiatoren ongeveer dezelfde retourtemperatuur hebben en dat de doorstroom per radiator aangepast wordt aan de grootte en het vermogen van de radiator. Een onregelmatig systeem kan leiden tot oververwarming in sommige radiatoren en onderverwarming in andere, wat energieverspilling en minder comfort oplevert.
Waterzijdig inregelen: methoden en kosten
Waterzijdig inregelen kan via verschillende methoden gebeuren: Temperatuurmethode (veel gebruikte doe-het-zelver methode), Voortinstelmethode, Ultrasoonmethode en Dynamisch waterzijdig inregelen. De eenvoudigste methode is de temperatuurmethode, waarbij per radiator de aanvoer- en retourtemperaturen worden gemeten en kraanstanden worden aangepast totdat het verschil tussen in- en uitgang voldoende is.
De kosten van waterzijdig inregelen variëren; vaak tussen €200 en €400 als installateurkosten, met extra kosten voor vervanging van radiatorkranen indien nodig (€15-€40 per kraan). Totale kosten voor een gemiddelde woning liggen meestal tussen €700 en €1000, wat vaak goedkoper is dan andere energiebesparende maatregelen.
Praktische tips voor onderhoud en diagnose
- Zet alle radiatorkranen open en laat het systeem voldoende doorstromen.
- Controleer de juiste aansluiting van aanvoer en retour bij elke radiator; een verkeerde aansluiting vermindert warmte en kan leiden tot inefficiëntie.
- Markeer bij nieuwbouw de aanvoer- en retourleidingen met duidelijke kleuraanduidingen om verwisseling in de toekomst te voorkomen.
- Gebruik een infraroodthermometer om snel temperatuurverschillen per radiator te meten tijdens het inregelen.
- Overweeg dynamische radiatorkranen die zich aanpassen aan drukschommelingen, zodat het systeem stabiel blijft ondanks kleine aanpassingen.
Externe zorg en contact
Hulp in Den Haag, Rijswijk, Zoetermeer, Delft, Leiden, Voorburg, Rotterdam of Wassenaar? Maak een afspraak of bel 070 888 51 56.
Extra beeldmateriaal en visualisaties
Video-uitleg
Tutorial; zelf waterzijdig inregelen radiatoren met de radiatorsticker
Gedetailleerde uitleg over condensatie en rendement
Het rendement van een gasgestookte cv-ketel wordt voor het grootste deel bepaald door de retourtemperatuur van het water. In moderne HR-ketels kan condensatie extra warmte opleveren; bij een retourtemperatuur van bijvoorbeeld 35 graden kan het rendement hoger zijn dan 100% op basis van verbrandingswaarde. Bij een goed ingeregeld systeem zorgt de optimale verdeling van water en gereduceerde retourtemperatuur voor maximale condensatie en efficiëntie.
Checklist: wat te controleren bij verwisselde aanvoer/retour
- Sensoren S1 en S2 correct verbonden en bekabeld
- Druk tussen 1,5 en 2,0 bar
- Radiatoren ontlucht van onder naar boven
- Cv-pomp functioneel en correct aangestuurd
- Expansievat en veiligheidsventiel in goede toestand
- Technische handleiding van de ketel gevolgd bij instellen en moduleren
