CAD tekening Volkswagen Crafter laadvloer afmetingen: uitgebreide gids voor carrosseriebouwers

Informatie voor carrosseriebouwers en bestickeringsbedrijven. Indien jouw klant voor Volkswagen kiest, kiest deze ook voor een kwalitatief goed en hoogwaardig product dat 24/7 moet functioneren. Vanzelfsprekend geldt dat ook voor de modificaties die je als carrosseriebouwer uitvoert aan Volkswagen Bedrijfswagens. Het is daarom van belang dat je met actuele technische gegevens werkt en toegang hebt tot alle relevante informatie zoals CAD tekeningen, opbouwrichtlijnen, aanvullende technische informatie zoals aslasten, verlengingen, bestickeringstekeningen etc.

Overzicht van de Crafter afmetingen

Volkswagen Crafter dimensions: The Volkswagen Crafter is de grootste bestelwagen in het VW Commercial Vehicle assortiment, met laadvolumes tussen 9.9 en 18.4 kubieke meter. Er is een keuze uit drie laadlengtes en drie dakhoogtes, wat zes combinaties oplevert. De zijdelingse laaddeur (SLD) op de korte wielbasis is 703 mm breed en 1096 mm hoog, de ‘Maxi’ versie heeft een iets bredere deur van 846 mm, hoewel de hoogte hetzelfde blijft. De VW Crafter medium wheelbase (MWB) is de kortste versie en is beschikbaar met een lage of hoge dakbouw. De totale lengte van de Crafter MWB is 5.986 mm met een laadbaklengte van 3.450 mm, en er zijn twee interieurhoogtes van 1.726 mm (laag dak) en 1.861 mm (hoog dak).

Langere wielbasis varianten zijn beschikbaar met hoog of superhoog dak. Bumper tot bumper is de lange wielbasis 6.836 mm en heeft een laadbaklengte van 4.300 mm. De Maxi-modellen zijn ook leverbaar met hoog of superhoog dak, met buitenafmetingen van 7.391 mm en binnenafmetingen van 4.855 mm. Informatie over afmetingen van de Crafter helpt carrosseriebouwers bij het plannen van opbouw, gietwerk en installatie van interne voorzieningen zoals tussenschotten, koelsystemen en verankeringspunten.

Specifieke afmetingen opgedeeld per generatie en configuratie

We zetten hieronder belangrijkste informatie over de Volkswagen Crafter afmetingen op een rij. De Crafter is de grootste bestelwagen van het Duitse automerk en is vergelijkbaar met de Mercedes Sprinter en de MAN TGE. De afmetingen zijn onderverdeeld in twee tabellen: de Crafter-varianten van 2006-2017 en de Crafter-varianten na 2017, met beide varianten beschikbaar als voor- en achterwielaangedreven modellen.

Crafter 2006-2017

• L1/H1: totale lengte 527 cm; laadruimte 258 cm lang, 178 cm breed, 163 cm hoog.

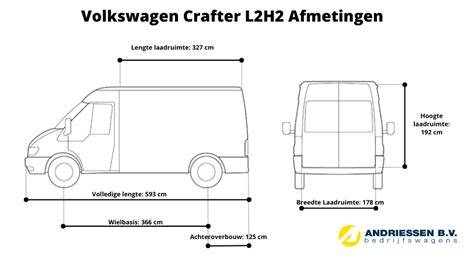

• L2/H1: verlengde uitvoering; laadruimte 327 cm lang; totale lengte 593 cm; breedte en hoogte blijven gelijk.
• Andere L/H-variaties: L2/H2, L3/H2, L3/H3, L4/H2 en L4/H3.

Crafter na 2017 (nieuwste generatie)

• Vier L/H-verhoudingen: L3/H2, L3/H3, L4/H3 en L4/H4.
• Allergrootste Crafter: L4/H4 met totale lengte 739 cm, achteroverbouw 190 cm, wielbasis 449 cm.
• Laadruimte bij deze generatie: hoogte 430 cm, breedte 219 cm, en maximale breedte 152 cm (waarschijnlijk een interpretatie van binnenmaat of breedte bij laadbak).

Verhoudingen en vergelijkingen met andere merken

Volkswagen Crafter en Mercedes Sprinter hebben lange tijd veel overeenkomsten vanwege gedeelde productiefaciliteiten. Charles van de samenwerking: Volkswagen en MAN (na samenwerking met Mercedes) brengen de nieuwste generatie Crafter op de markt, en MAN biedt de TGE aan als lichte vracht. De motoren zijn vergelijkbaar met pk-verdelingen van 102, 122, 140 en 170 pk. Het belangrijkste verschil ligt in de uitstraling, zoals de voorkant en de grill met de merknaam.

Met de samenwerking tussen Volkswagen en MAN is er een bredere klantenkring ontstaan, waarbij de Crafter en de MAN TGE grotendeels identiek zijn in engineering, maar qua branding en uiterlijk verschillen. Deze synergie heeft geleid tot efficiënter productieprocessen en betere opties voor gebruikers die op zoek zijn naar robuuste bedrijfswagens met ruime opbergmogelijkheden.

Praktische implicaties voor carrosseriebouwers

Bent u benieuwd hoe u de Volkswagen Crafter afmetingen in de praktijk ervaart? Maak dan een afspraak voor een gratis proefrit bij ons in Noord-Holland, Opmeer. We zijn goed bereikbaar via de snelweg en bieden gratis parkeerruimte. De Crafter is beschikbaar in elf verschillende lengte- en hoogtecombinaties, en de afmetingen worden altijd aangeduid met een L/H-combinatie. Dit helpt bij maatwerkoplossingen zoals tussenschotten, bakken, en specifieke bevestigingspunten.

Voor bedrijfswagens geldt dat de laadruimte altijd wordt geanalyseerd op basis van L/H-combinaties, waarbij L staat voor lengte en H voor hoogte. Een Crafter met dubbele cabine heeft andere afmetingen dan een enkel cabine-model, doordat er meer ruimte is voor personenvervoer en minder laadruimte. Dit soort details is essentieel bij het plannen van opbouw, bedrading, isolatie en bestickering.

Aanvullende toepassingen en accessoires

Naast de basisafmetingen zijn er tal van productsystemen en accessoires die aansluiten bij de Crafter. Bescherm en isoleer jouw bedrijfswagen met een tussenschot. Bescherm je cabine met een op maat gemaakte tapijtset en rust de laadruimte af met inzetbakjes, tussenschotten en houders. Veranker ladingen met spanbanden en bescherm je deur- en zijwanden met passende bekleding en routeringsoplossingen.

De Crafter is de grootste bestelwagen van Volkswagen en staat bekend om zijn praktische bruikbaarheid en flexibiliteit. Of het nu gaat om koeriersdiensten, winkels of technische vakmensen, de beschikbare lengtes en hoogtes maken maatoplossingen mogelijk die exact aansluiten op bedrijfsbehoeften.

Technische notities voor CAD en opbouw

Informatie voor carrosseriebouwers en bestickeringsbedrijven is cruciaal. Via Customized Solution opent een externe link toegang tot CAD tekeningen, opbouwrichtlijnen en aanvullende technische informatie zoals aslasten, verlengingen en bestickeringstekeningen. Met deze gegevens kun je nauwkeurig plannen en bouwen, zodat de 24/7-functionaliteit gewaarborgd blijft.
