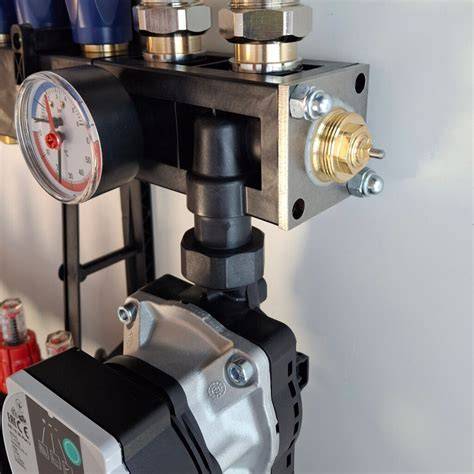

In lage-temperatuurverwarming (LTV) is een stabiele balans tussen aanvoertemperatuur en massastroom essentieel voor comfort én rendement. Daarom voorziet ROBOT Vloerverwarming zijn Standaard Pro, Optimum Flow Pro, LTVC-verdelers en LTVC-pompsets standaard van een LTV-inregelventiel. Het LTV-inregelventiel regelt de verhouding tussen het warme aanvoerwater en het koelere retourwater uit de vloer. Door deze mengverhouding te beïnvloeden, bepaalt het ventiel mede de werkelijke temperatuur van het water dat richting de vloerleidingen stroomt, in combinatie met de ingestelde waarde op de thermostaatknop. Deze regeling is cruciaal in LTV-installaties.
Bij lagere aanvoertemperaturen (rond de 40 °C of lager) moet het ventiel grotendeels gesloten zijn om warmteverlies te minimaliseren. Bij hogere aanvoertemperaturen (tot circa 70 °C) is een grotere bijmenging van retourwater toegestaan, en kan het ventiel volledig open staan. Belangrijke stelregel: hoe lager de aanvoertemperatuur, hoe dichter het ventiel.
Praktische toepassing en aandachtspunten
Wanneer het ventiel volledig open staat, is dit met name geschikt voor situaties waarin de aanvoertemperatuur hoger ligt, bijvoorbeeld tot circa 70 °C. In die gevallen kan retourwater probleemloos worden bijgemengd om het systeemrendement te verhogen. Bij lagere aanvoertemperaturen, zoals 40 °C of lager, moet het ventiel daarentegen grotendeels gesloten zijn. Dit is nodig om voldoende hoge temperaturen in de verdelergroepen te behouden. Let er wel op dat het ventiel uitsluitend volledig gesloten mag worden als het systeem is uitgerust met een wisselaarset. In alle andere toepassingen is het belangrijk dat het ventiel minimaal één slag geopend blijft, voor voldoende circulatie.
Waarom is dit belangrijk? Een goed afgesteld LTV-inregelventiel draagt in belangrijke mate bij aan een stabiele vloertemperatuur. Daarnaast blijft de doorstroming in de verschillende groepen constant, wat de effectiviteit van het verwarmingssysteem ten goede komt. Dit is vooral belangrijk bij gebruik van LTV-bronnen.
Wilt u graag vloerverwarming met Nederlandse materialen van het merk ROBOT in uw woonruimte? Bij Haki Vloerverwarming bent u aan het juiste adres om vloerverwarming in uw huis te laten installeren. Als officieel partner van ROBOT Nederland, helpen wij u graag. Uw woongenot zal nog aangenamer worden.
Open verdeler met pomp vs. gesloten verdeler
Robot biedt twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler. De open verdeler met pomp en de gesloten verdeler zonder pomp. We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips.
Open verdeler (met pomp): deze kun je tussen de 2 en 12 groepen aansluiten. Een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt. Een thermostaatkraan regelt dit automatisch. De open verdeler werkt min of meer als hart van je vloerverwarming. Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen. Vervolgens stroomt het water vanuit de warmtebron door een thermostaatventiel naar de pomp. Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt. Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in. In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert. Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel. Deze sluit de toevoer vervolgens af. Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft warmte af aan de vloer. Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te warmen. Debietmeters per groep geven de doorstroom in liters per minuut weer, en kunnen helpen bij het inregelen.
Gesloten verdeler (zonder pomp): deze heeft geen ingebouwde pomp en kan geen koud en warm water mengen. Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur doorgaans beperkt is tot 45 °C. Een tip: de opwarming van het water in de buizen van de vloerverwarming is efficiënter met een warmtepomp. Bij stadsverwarming moet de verdeler aan extra voorwaarden voldoen en moet de verdeler onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. De juiste verdelerkeuze is bepalend voor de goede werking van de vloerverwarming: de verdeler bepaalt hoe groepen aangesloten en gereguleerd worden, en welke temperatuur er per groep ontstaat.
Hoe de verdeler de temperatuur regelt
Een vloerverwarming bestaat uit meerdere groepen, die in de vloer zitten. De verdeler fungeert als het centrale punt waarbij water van de warmtebron de verschillende groepen instroomt. Als de groepen ongeveer even lang zijn, zal het water in elke groep vergelijkbaar verdelen. Is er verschil in lengte, dan kiest het water de weg met minder weerstand. Flowmeters (debietmeters) op de aanvoerbalk kunnen ingesteld worden om de hoeveelheid water per groep te regelen. Het op de juiste manier inregelen van de volumestroom per groep is bepalend voor comfort én voor het temperatuurverschil tussen aanvoer- en retourwater per groep. In een mengverdeler zorgt de ingebouwde pomp voor de circulatie van het water door de aangesloten groepen. Dat water dient, binnen gestelde grenzen, op een gelijke temperatuur te blijven. De temperatuur van het warme water in de vloer wordt gemeten door een temperatuurvoeler. Wordt deze te laag, dan opent de thermostaatknop en wordt er meer warm water vanuit de cv-ketel bijgevoegd totdat de vloer weer de gewenste temperatuur bereikt.
Bij hoge aanvoertemperaturen (60-80 °C) kan de mengverdeler toegepast worden om de temperatuur in de vloer te beperken tot maximaal circa 50 °C. De verdeler mengt te warm water met afgekoeld water voordat het door de vloer circuleert. Bij stadsverwarming werkt dit proces hetzelfde, maar wordt bij stadsverwarming vaak een RTL-ventiel (retourtemperatuurbegrenzer) in de retouraansluiting toegepast. Het rendement van stadsverwarming is gebaat bij een zo laag mogelijke retourtemperatuur. De verdeler moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Verandert er iets aan de verwarmingsinstallatie in uw woning? Informeer dan uw leverancier van de stadsverwarming.
Veelgestelde vragen en tips
Een voorbeeld van praktische afstelling uit de praktijk: bij een oudere installatie met drie groepen kan het nodig zijn de onderste knop (de afsluiter) te gebruiken om het totale debiet te regelen. Houd rekening met het doel om bij lagere aanvoertemperaturen het ventiel grotendeels gesloten te houden om hogere vloer-temperaturen te behouden. Bij hogere aanvoer kan men juist wat teruglekkende menging toelaten om het rendement te verhogen. Een delta-T van ongeveer 10 °C tussen aanvoer- en retourtemperatuur wordt vaak genoemd als richtwaarde, maar dit hangt af van de installatie en indeling van de groepen. Bij een overstap van hoog-temperatuur naar laag-temperatuur systeem kan de verdeler met pomp de gewenste flexibiliteit bieden door te kiezen voor een meng-injectieverdeler met circulatiepomp.
Rondom installatie en onderhoud: de verdelerunits van ROBOT worden gecontroleerd op werking en lekkages vóór verzending. Alle geproduceerde verdelerunits komen uit de fabriek in Papendrecht, en klanten profiteren van vijf jaar garantie op de verdeelunit. Als u meer wilt weten over ROBOT vloerverwarming of ROBOT-materialen, staan onze medewerkers u graag te woord via de telefoon.
Wettelijk gezien en praktisch advies: kies een verdeler die past bij uw warmtebron (cv-ketel, warmtepomp of stadsverwarming) en bij de gewenste aanvoertemperatuur. De juiste verdeler garandeert optimale warmtedistributie, comfort en rendement van de vloerverwarming.
Verschil tussen een open en gesloten bodemenergiesysteem | Kennissessie bodemenergie
Samenvatting en toepassingen
De LTV-inregelventiel regelt de verhouding tussen aanvoer- en retourwater, cruciaal voor een stabiele vloertemperatuur en constante doorstroming. Bij lagere aanvoertemperaturen moet het ventiel bijna gesloten zijn; bij hoge temperaturen kan het ventiel verder opengaan. Open verdelers met pomp geven gedetailleerde controle per groep en zijn geschikt voor systemen met variërende lengtes van groepen. Gesloten verdelers zonder pomp zijn vooral passend bij systemen met een warmtepomp of stadsverwarming, waar de temperatuurbegrenzing en onafhankelijkheid van kamerthermostaten belangrijk zijn. De juiste combinatie van verdeler, pomp en ventiel bepaalt uiteindelijk comfort, rendement en betrouwbaarheid van de vloerverwarming.
