Standaard afmetingen en installatie van afvoer en waterleiding bij een badkamermeubel

Wil jij zelf een badkamermeubel plaatsen? Wij leggen je stap voor stap uit hoe je dat doet. En geven je handige tips.

Wat je nodig hebt en voorbereidingen

Dit heb je nodigTegel- & glasborenPluggenSifonHoekstopkranenStanley rood potlood - 1 stuk1xBison PVC lijm hard 100ml1xAfvoer- en rioleringsbuizenBison siliconenkit Sanitair wit 300ml1xWastafelkraanBadmeubelsetMoersleutelWaterpomptangSteeksleutelsAccuboormachineMetaalzaagWaterpasSchroevendraaierSencys kitpistool1xSencys kitstrijker1xHobbymesRolmaat

Overzicht: de opstelling van aansluitpunten

Voordat je leidingen gaat leggen voor je badkamer, bepaal je eerst waar de aansluitpunten moeten komen. Hiervoor bestaan er richtlijnen. Dit zijn geen vaste normen, want uiteraard is alles afhankelijk van de ruimte, het type badkamermeubel, de gebruiker, ... Niet elke soort wastafel plaats je op dezelfde hoogte.

Hoogtes en positionering van watertoevoer en afvoer

De watertoevoer wordt doorgaans op ongeveer 115 cm boven het vloerpas voorzien, zodat de kraan comfortabel te bedienen is. Gebruik je een vaste douchekop, dan wordt die meestal op ongeveer 220 cm boven het vloerpas geplaatst, zodat er voldoende ruimte is om er comfortabel onder te staan.

Bij een klassiek bad met een wandkraan dien je wel een bepaalde hoogte te respecteren. Omdat baden in hoogte kunnen verschillen, vertrek je bij het meten vanaf de badrand. De watertoevoerpunten worden doorgaans op ongeveer 15 cm boven de badrand voorzien. Kies je voor een vrijstaand bad, dan wordt dit meestal gecombineerd met een vrijstaande kraan.

Wanneer je een staand toilet installeert, ligt de zithoogte vast. Bij een hangtoilet moet je het frame van het inbouwmechanisme echter correct in de hoogte afstellen, zodat de wc-pot op een comfortabele zithoogte hangt.

Aansluitpunten in de keuken en wasruimte

In de keuken beperken de sanitaire aansluitingen zich hoofdzakelijk tot de vaatwasser en de spoelbak. De watertoevoer wordt meestal voorzien in het kastje naast of onder de spoelbak. Voor de aansluitpunten van de spoelbak en keukenkraan worden de leidingen doorgaans voorzien in het kastje onder de spoelbak.

Bij een wasmachine moet het afvoerpunt hoger zitten dan je wastrommel - op minstens 65 cm boven het vloerniveau - maar lager dan waar het watertoevoer punt op je machine komt. Zo voorkom je dat je wasmachine tijdens het draaien zou kunnen leeglopen. Meet daarom de afstand van de vloer tot aan de onderkant van de zeeplade op.

Van ketel/boiler tot aftappunt

Zorg ervoor dat de aftappunten waar warm water nodig is (bad, douche, wastafel, keukenkraan) niet te ver verwijderd liggen van de ketel, boiler of warmtepomp. Hoe langer de leidingen, hoe langer het duurt voordat warm water beschikbaar is en hoe meer water en energie verloren gaat. Daarom houd je de afstand best zo beperkt mogelijk, idealiter binnen ongeveer 10 à 15 meter.

Leidingen en inbouwdozen

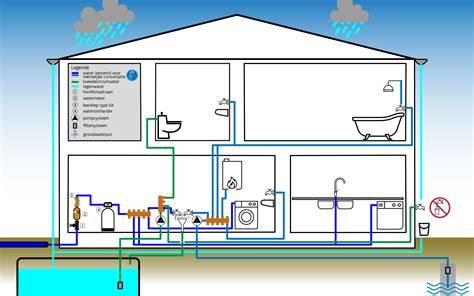

Aan de hoofdaansluiting komt het leidingwater de woning binnen. Voor warm water wordt een deel van dit koude water naar een ketel, boiler of warmtepomp geleid. Vervolgens loopt een aparte leiding met warm water naar de tappunten waar dat nodig is. Bij het klassieke systeem wordt de hoofdleiding stelselmatig afgetakt naar de verschillende aftappunten. Bij een collectoren­systeem wordt het water eerst naar een centrale verdeler geleid. Van daaruit vertrekt voor elk aftappunt een aparte leiding. Het grote voordeel hiervan is dat elke leiding afzonderlijk kan worden afgesloten en dat de waterdruk beter behouden blijft.

Materialen en verbindingen

Tegenwoordig worden voor waterleidingen vooral kunststof meerlagenbuizen gebruikt, zoals Alpex of Alupex, met pers- of knelkoppelingen. Veel van deze buizen zijn voorzien van een rode of blauwe beschermmantel, respectievelijk voor warm en koud water. Koperen leidingen blijven mogelijk, al is dat minder dan vroeger. Gegalvaniseerde stalen buizen worden vandaag zelden toegepast. Bij renovaties moet je vaak verschillende materialen met elkaar verbinden met aangepaste overgangsstukken. Het is belangrijk om gegalvaniseerd staal niet rechtstreeks op koper aan te sluiten om elektrolyse en corrosie te voorkomen.

Tips voor lange buizen en beluchting

Tip: als buizen langs een koude ruimte passeren, bepaalt de diameter van sanitaire aanvoerleidingen het gewenste debiet in samenspraak met een professional. Voor afvoeren geldt dat vroeger terracotta of gres werd gebruikt, maar tegenwoordig bijna uitsluitend kunststof (PE of PVC) vanwege minder verstoppingen. Voor beluchting en ontluchting van het rioolsysteem is vaak een centrale standleiding nodig; als je verder dan twee meter vanaf deze standleiding aansluit, denk aan extra beluchting.

Inbouwdozen en kraanwerk koppelen

Voordat je de kraan monteert, worden er meestal S-koppelingen in de inbouwdoos aangebracht. Vermijd bochten van 90°, tenzij er een grote stuwkracht achter zit. Voor meerlagenbuizen gebruik je een buizensnijder; daarna pas je het uiteinde weer rond met een kalibreerhulpstuk. Koperbuizen snij je met een pijpsnijder. Pvc-afvoerbuizen zaag je op maat met een metaalzaag of multitool.

Installatie van de afvoer en wastafelhoogte

1e stap - wat is de juiste hoogte van de wastafelafvoer? Over het algemeen wordt gesteld dat de ideale hoogte van de wastafel 85 cm van de vloer is. De hoogte van de afvoer moet daarom tussen 50 en 60 cm van de vloer liggen. Maar het hangt af van het type afvoer en het ontwerp. De afvoer moet binnen dit bereik liggen om aansluitingen mogelijk te houden en lekkages te voorkomen. Gebruik een meetlint om de lengte en diameter te bepalen; bepaal het trajet tussen muur en afvoer en de diameter van het gat. Als je een oude afvoer vervangt, demonteer deze eerst en vang resten water op met een emmer. Plaats de afvoer in elkaar, vergeet het afsluitende elastiekje niet. Steek de wastafel in de buismof in de muur, breng de pakking aan en bevestig de stankafsluiter. Draai de moeren aan en controleer na het vullen met water op lekkages. Gebruik bij het monteren geen te sterke kracht op keramiek en gebruik goede pakking. Als je de oude pakking wilt hergebruiken, smeer die dan opnieuw voor een goede afdichting.

Aansluitpunten en afschot

Een afvoersysteem in een woning is op maat gemaakt; beluchting is vaak nodig bij langere aansluitingen. Gebruik de juiste diameter: 40 mm voor wastafel en fontein, 50 mm voor douche, 75 mm voor bad en 90-110 mm voor toilet. Zorg altijd voor enig afschot, ongeveer een halve centimeter per strekkende meter leiding, om verstoppingen te voorkomen. Bij verticale aansluitingen gebruik je bij voorkeur een stromings-T-stuk.

Onderhoud en afronding

Ben je klaar met leidingen plaatsen, maar staan er nog stoffige bouwwerkzaamheden op de planning? Voorzie bouwstoppen op de aanwezige leidingen. De afvoer van een woning kan op maat gemaakt zijn en bij uitbreiding moet je mogelijk verder naar beluchting kijken. Let op de hoogte en positie van inbouwdozen en kraanwerk bij opbouw of valse wanden.

Belangrijke ontwerpen en hoogte-overwegingen samengevat

1. Idealiter afvoer hoogte wastafel: 50-60 cm van vloer, afhankelijk van ontwerp.
2. Hoogtes voor kranen en toebehoren variëren per type wastafel en douche.
3. Kies juiste diameters: 40 mm (wur), 50 mm (douche), 75 mm (bad), 90-110 mm (toilet).
4. Gebruik correct geplaatste inbouwdozen en vermijd onnodige bochten.
5. Beluchting en centrale standleiding zijn cruciaal voor een goed rioolsysteem.
