De overspanning is de afstand tussen twee steunpunten, bijvoorbeeld van staander tot staander bij een overkapping. Hoe groter die afstand, hoe dikker de balk moet zijn om doorbuiging te voorkomen. Met de juiste balkdikte bouwt u een constructie die jarenlang stevig blijft staan.

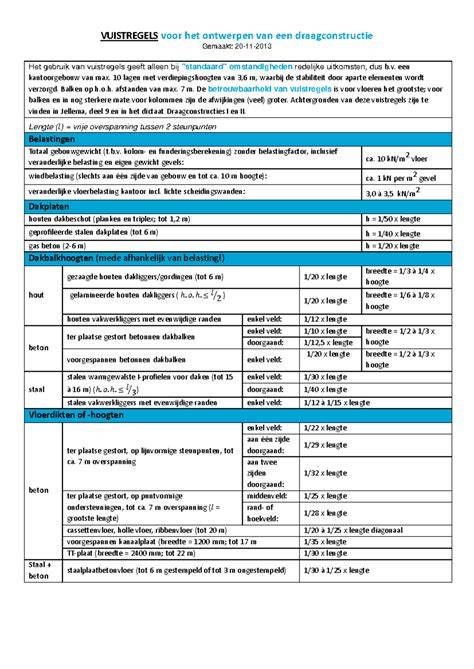

Vuistregel en basisformule
De vuistregel is eenvoudig: reken 5 cm balkdikte per 100 cm overspanning. In een formule: overspanning (cm) ÷ 20 = minimale balkhoogte (cm).
Bij overspanning gelden drie kernpunten:
- De berekening gaat uit van gangbare lichte dakbedekking zoals EPDM, dakpanplaten of dakshingles.
- Bij grotere overspanningen of zwaardere belasting geldt: kies altijd minimaal één maat dikker.
- In inkeping op staanders verliest u de dikte van de staander aan beide zijden, wat de bruikbare overspanning verlaagt.
Overspanningstabel: balkdikte per meter (lichte dakbedekking)
Onderstaande tabel geeft de minimale balkdikte op basis van de vuistregel van 5 cm per 100 cm. De berekening gaat uit van gangbare lichte dakbedekking zoals EPDM, dakpanplaten of dakshingles.
| Overspanning | Berekening | Minimale balkdikte (hoogte) | Geschikte balk |
|---|---|---|---|
| 2 meter | 200 ÷ 20 = 10 cm | 100 mm | 100 × 100 mm |
| 3 meter | 300 ÷ 20 = 15 cm | 150 mm | 150 × 150 mm |
| 4 meter | 400 ÷ 20 = 20 cm | 200 mm | 200 × 200 mm |
| 5 meter | 500 ÷ 20 = 25 cm | 250 mm | 250 × 250 mm |
| 6 meter | 600 ÷ 20 = 30 cm | 300 mm | 300 × 300 mm |
Bij een overspanning van 6 meter is het gebruik van schoren noodzakelijk om de constructie stabiel te houden. De tabel hierboven geldt voor lichte dakbedekking. Gebruikt u een zwaardere belasting, dan is het verstandig om minimaal één maat dikker te kiezen.
Aandachtspunten bij verschillende dakbelastingen
- Echte dakpannen (keramisch of beton) zijn aanzienlijk zwaarder dan EPDM of dakshingles. Bij een overspanning van 4 meter adviseren wij bijvoorbeeld een balk van 250 × 250 mm in plaats van 200 × 200 mm.
- Sedumdaken of groendaken brengen extra gewicht mee door het substraat en wateropname. Laat hier een constructeur een exacte berekening maken.
- Zonnepanelen voegen gewicht toe én windbelasting. Houd rekening met deze extra belasting bij het ontwerp.
- Twijfel? Kies altijd een maat dikker. De meerkosten wegen niet op tegen het risico van doorbuiging.
- Ingekepte balken op staanders verlagen de bruikbare overspanning, doordat de dikte van de staander verloren gaat. Gebruik balkdragers om verlies te voorkomen.
Rekenvoorbeeld inclusief inkeping
Een rekenvoorbeeld: u heeft een balk van 5 meter en staanders van 200 × 200 mm. De inkeping aan elke kant kost 200 mm, dus 2 × 200 = 400 mm verlies. De werkelijke overspanning wordt dan 4,60 meter in plaats van 5 meter.
| Balklengte | Staanderdikte | Verlies door inkeping | Werkelijke overspanning |
|---|---|---|---|
| 4 meter | 150 × 150 mm | 2 × 150 = 300 mm | 3,70 meter |
| 5 meter | 150 × 150 mm | 2 × 150 mm = 300 mm | 4,70 meter |
| 5 meter | 200 × 200 mm | 2 × 200 mm = 400 mm | 4,60 meter |
| 6 meter | 200 × 200 mm | 2 × 200 mm = 400 mm | 5,60 meter |
Wilt u geen overspanning verliezen? Gebruik dan balkdragers in plaats van inkepingen.

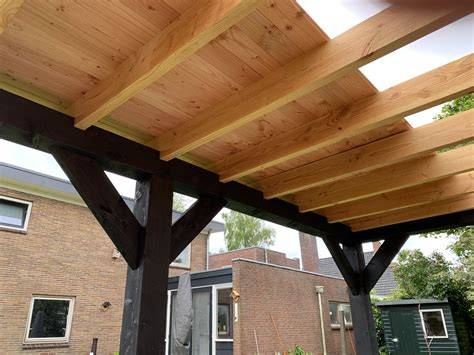

Dwarsbalken, dakbeschot en schoren
- Dwarsbalken en dakbeschot: Plaats deze om de 40 tot 50 cm hart-op-hart over de balklaag. Geschikte maten zijn 50 × 150 mm bezaagd of 45 × 145 mm geschaafd.
- Schoren vergroten de draagkracht: Schoren verkorten de vrije overspanning van de balk, waardoor de balk effectief minder ver hoeft te overbruggen.
Fundering: betonpoer als basis
Een stevige fundering voorkomt verzakking. Plaats elke staander op een betonpoer. De betonpoer houdt het hout vrij van de grond, wat houtrot voorkomt, en zorgt voor een stabiele basis. Hoe zwaarder de constructie, hoe groter de betonpoer moet zijn.
Hoe plaatst u een betonpoer?
- Graaf een gat op de gewenste afmeting en diepte. Leg een stoeptegel op de bodem als stabiele basis. Plaats de betonpoer op de tegel, ongeveer 10 cm boven het maaiveld, zodat de staander vochtvrij van de grond blijft. Vul het gat rondom aan, eventueel met snelbeton voor extra stevigheid.
Staander op betonpoer bevestigen: bevestig een stelplaat aan de onderzijde van de staander met houtdraadbouten. Boor het hout voor en draai vervolgens de staander in zijn geheel op de betonpoer.
Bevestigingsmaterialen en berekening van schroeflengte
Wanneer de balkdikte en fundering bepaald zijn, kies dan de juiste bevestigingsmaterialen. Voor schroeflengte geldt de vuistregel: dikte van het materiaal × 2,5 = minimale schroeflengte. Voor een plank van 20 mm betekent dit minimaal een 50 mm schroef.
Hoe bereken ik de overspanning van een houten balk?
Deel de overspanning in centimeters door 20. Bij 4 meter overspanning is dat 400 ÷ 20 = 20 cm. U heeft dan minimaal een balk van 200 × 200 mm nodig. Dit geldt voor lichte dakbedekking zoals EPDM of dakpanplaten.
Praktische vragen en aanvullingen
- Welke balkdikte heb ik nodig bij 3 meter overspanning? Bij 3 meter overspanning heeft u minimaal een balk van 150 × 150 mm nodig. Gebruik u zwaardere dakbedekking zoals keramische dakpannen, kies dan voor 200 × 200 mm.
- Kan ik 6 meter overbruggen met houten balken? Ja, maar dan zijn schoren noodzakelijk. Zonder schoren is de maximale aanbevolen overspanning 5 meter met balken van 250 × 250 mm. Met schoren kunt u tot 6 meter overbruggen. Voor grotere overspanningen is het verstandig om een constructeur te raadplegen.
- Wat is het verschil tussen bezaagde en geschaafde balken voor een overkapping? Bezaagde balken zijn ruwer en iets dikker, geschaafde balken zijn glad afgewerkt en iets smaller. Voor de overspanningsberekening maakt dit in de praktijk weinig verschil, maar bij zichtwerk kiezen veel mensen voor geschaafd vanwege de strakkere uitstraling.
- Moet ik altijd een constructeur inschakelen? Voor een standaard overkapping met lichte dakbedekking kunt u met de vuistregel uit dit artikel goed uit de voeten. Voor zekerheid kan een constructieberekening nog steeds verstandig zijn.
Wat is de maximale overspanning van houten balken?
Extra overwegingen en rekentool
Laat u bij twijfel altijd adviseren door een constructeur bij zwaardere daken of grotere overspanningen. Voor snelheid en gemak biedt een online tool mogelijkheden om snel een voorlopige inschatting te krijgen: vul functie, dekvloer, sterkteklasse, hart-op-hart afstand en overspanning in en bekijk passende balkafmetingen.
Veiligheids- en kwaliteitsaccenten
- Zorg voor een overspanning van 5 cm dikte per 100 cm bij de dakbalken.
- Kies bij grote overspanningen voor lichte dakbedekking
- Bezuinig niet op het aantal dakdwarsbalken
- Zorg voor een stevige fundering om verzakking tegen te gaan
- Zeker zijn van exacte berekeningen voor de belasting van je dak of het bouwen van een zware houtconstructie? Laat een bouwkundig expert meekijken.
