Gestuurde boring, ook wel HDD genoemd, is een moderne, efficiënte en steeds populairder wordende methode voor het leggen van kabels, leidingen en andere infrastructuur onder obstakels zoals wegen, spoorlijnen, rivieren en bebouwing. Dit trenchless-technologieconcept maakt lange afstanden mogelijk met minimale oppervlaktesonrust en ecologische impact. De precieze bestuurbaarheid van de boring stelt de werkzaamheden in staat om vanaf het maaiveld te starten, onder een kruising door te gaan en uiteindelijk weer op maaiveldniveau te eindigen volgens een vooraf bepaald traject.
Wat is Gestuurde Boring en hoe werkt het?
Gestuurde boring, ook wel HDD genoemd, is een boortechniek die het mogelijk maakt om een boorgat horizontaal en in een gewenste richting te plaatsen terwijl de staaftractie ondergronds blijft. De procedure begint met een boorinstallatie die een pilotboring aanzet langs een vooraf bepaalde lijn. Tijdens de operatie wordt de boorstreng gestuurd en gecorrigeerd om obstakels te vermijden en de doelpositie te bereiken. Na het leggen van de pilotboor wordt het gat vergroot met grotere boormeetsterren, oftewel reamers, zodat een buis, kabel of leiding naar beneden kan worden getrokken. Het hele proces gebeurt onder de grond en buiten het zicht van het publiek, wat resulteert in minder verkeershinder en minder ecologische impact dan traditionele open boring.
Bij de pilotboring duwt men een holle boorkop met holle leiding door de grond. Door deze leiding pompen wij Bentoniet, wat het boorgat open houdt en overtollige grond afvoert. De pilotboring bepaalt het uiteindelijke tracé van de leiding; op de boorkop staat een “stuurplaat” die draait om de richting te sturen. Door het draaien van de stuurplaat kan de boorkop in verschillende richtingen gaan (bijv. 90° links of rechts of 180°), zodat hindernissen ontweken kunnen worden. De boorkop draait continu en legt zo de rechte of gebogen lijn vast.

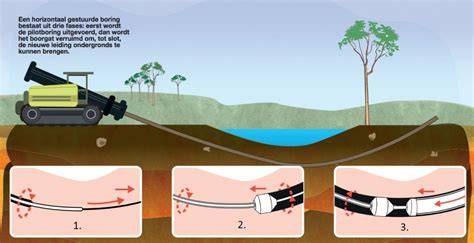

Drie fasen van een HDD-project
- Pilot boring- De boorkop wordt langs het tracé gestuurd. Boorgrom kan met een jet-bit en niet-magnetische stuurbuis. De boorkop draait en boort in een rechte lijn; wanneer sturen nodig is, wordt de kop in een bepaalde positie vastgezet en doordrukt voor een bocht. Tijdens dit proces wordt boorspoeling door de boorstangen gepompt om het boorgat los te houden en te smeren.
- Ruimen van het boorgat- De pilotboor wordt verwijderd en vervangen door een ruimer. De ruimer wordt teruggetrokken terwijl hij het boorgat vergroot. Het gat is gemiddeld 1,3 tot 1,5 keer zo groot als de productiebuis. Boorvloeistof blijft het gat spoelen en instorting voorkomen.
- Intrekken van de productiebuis- De buis wordt gekoppeld aan de ruimer via een swivel en vervolgens door het boorgat getrokken. Bij grotere diameters kan een hijskraan nodig zijn om de buis in de juiste hoek ondergronds te plaatsen. Het gat blijft tijdens het trekken gevuld met boorspoeling om instorting en wrijving te beheersen.
Technische faciliteiten en veiligheidsaspecten
Walk Over meetsysteem biedt real-time positie, diepte en richting van de boorkop. Voor diepere boringen kan worden overgestapt op gyroscoopmetingen. De boorvloeistof is OCMA-bentoniet, en wordt gerecycled of verwerkt door erkende bedrijven om duurzaamheid te waarborgen. De combinatie van navigatie en realtime controle maakt HDD geschikt voor het ondergronds plaatsen van kabels en leidingen onder drukke wegen, waterkruisingen of winkelstraten met minimale hinder.
Bij projectuitvoering is het essentieel rekening te houden met bodemgesteldheid, borromgeving en infrastructuur. De ruimingstijd moet berekend worden op basis van de te verplaatsen grondhoeveelheid en de pompcapaciteit voor Bentoniet. Tijdens het proces kunnen aandoenlijke misverstanden ontstaan rondom sleufloze aanleg; de techniek is vooral geschikt voor drukleidingen, terwijl gravitaire leidingen strengere nauwkeurigheidsvereisten stellen.
Toepassingen en voordelen
Gestuurde boring maakt het mogelijk om onder obstakels zoals wegen, kanalen, rivieren en bebouwing door te borren. Dit vermindert verkeershinder en ecologische impact aanzienlijk in vergelijking met open boring. Het maakt lange trajecten mogelijk en biedt economische en operationele voordelen door minder oppervlaktewerk en minder verkeershindernissen. Toepassingen variëren van telecomkabels tot drinkwater- en gasnetten, en van crossing-onder-wegen-operaties tot onderwaters en onder spoorlijnen.
België speelt een actieve rol in HDD-projecten, waar deze methode breed wordt ingezet in publieke en private projecten. De kern van HDD is het combineren van een boor- en navigatiesysteem met een strak gepland traject. Een zorgvuldige voorbereiding omvat routebepaling, boordiameter, reamers, infrastructuuranalyse, vergunningen en milieuaspecten. Hierdoor kan men met vertrouwen het project aanvatten en zorgen voor traceerbaarheid en veiligheid.
Onze werkwijze en middelen
Onze werkwijze begin met een grondige voorbereiding: het vastleggen van de gewenste boorroute, het bepalen van de boordiameter en het plannen van het boorpad rekening houdend met ondergrondse obstructies en infrastructuur. Onze tools omvatten het Walk Over meetsysteem voor nauwkeurige posities en dieptemetingen, en bij diepere boringen een gyroscoopmeting. De boorvloeistof op basis van OCMA-bentoniet stabiliseert het boorgat en wordt gerecycled via erkende verwerkingsbedrijven.
Wij passen de methodiek toe die het beste past bij de situatie: pilot-boring, ruimen van het boorgat en vervolgens intrekken van de productiebuis. Bij grotere diameters kan de leiding met een haspelwagen of ter plaatse uitgelegd worden getrokken worden, eventueel met behulp van een swivel om torsie te voorkomen. Het is mogelijk om losse lengtes op locatie aan elkaar te lassen door middel van versmelting, zonder lasmiddel.
Kosten, veiligheid en kwaliteitszorg
De kosten van gestuurde boring variëren afhankelijk van lengte, bodemtype, diameter en complexiteit. De kwaliteit van een HDD-project hangt af van de bekwaamheid van de operatoren en het hele team. Veiligheid en milieu staan centraal: monitoring van trillingen, lawaai en schade aan nabijgelegen structuren, en inspectie en traceerbaarheid van elke stap van het proces.
Bij Hoge betrouwbaarheid en transparantie biedt 3D-Drilling B.V. een combinatie van technische precisie en een persoonlijke aanpak. De techniek leert ons dat de traditionele sleufgraving vervangen kan worden door horizontaal gestuurde boring wanneer dit ecologisch en economisch voordelig is. De HDD-techniek is niet geschikter voor gravitaire leidingen, maar bij korte lengtes (tot circa 15 meter) kan een deels gestuurde doorpersing een kosteneffectieve oplossing bieden.
Bedrijfsspecifieke kenmerken
Onze Nano-Drill is een compacte gestuurde boormachine die aan een minigraver bevestigd kan worden. Met zijn flexibele boorbuis kan hij nauwkeurig de gewenste boorlijn volgen, obstakels vermijden en kabels en leidingen ontwijken. Bofram is gespecialiseerd in Bentoniet-pompunits voor gestuurde boringen, en wij leveren 3D-drilling-ondersteuning met Walk Over-systeem en OCMA-bentonietboorvloeistof.
Bijgestaan door de juiste partners en vergunningen kunnen projecten in Vlaanderen, België en elders in Europa efficiënt en veilig worden uitgevoerd. Voor vragen of opmerkingen over gestuurd boren kunt u altijd contact opnemen.
Samenvatting van het proces (in 3 fasen)
- Pilot-boring - boorkop met sonde bestuurt langs het tracé; water en bentoniet zorgen voor stabilisatie en verwijdering van grond.
- Ruimen van het boorgat - ruimer wordt gemonteerd en teruggetrokken, waardoor het gat groter wordt dan de boorkop; boorvloeistof blijft het geboorde kanaal schoon houden.
- Intrekken van de productbuis - buis wordt achter de ruimer aangebracht en door het boorgat getrokken; swivel voorkomt torsie; bij grotere diameters wordt soms hijskraan ingezet.
Gestuurde boring biedt aanzienlijke economische en ecologische voordelen voor het leggen van kabels en leidingen onder obstakels. Het is een beproefde methode die door geavanceerde navigatie en planning een hoge betrouwbaarheid biedt, met minimale verstoring van verkeersstromen en de omgeving.
