Veilig en effectief een flexibel rookkanaal afwerken in een bestaande schoorsteen

Veiligheid Montage van een flexibel rookkanaal in een bestaande schoorsteen is een 2 persoons werk. Persoon 1 gaat op het dak, terwijl persoon 2 wacht onderaan de schoorsteen. We raden persoon 1 aan te werk te gaan met de nodige voorzichtigheid. Gebruik dakladders waar mogelijk, koppel uzelf vast aan stevige dakconstructies. Persoon 2 moet een stofmasker, een veiligheidsbril en geschikte kleding en beschermende helm dragen - uit de schoorsteen komt een hoop stof, maar mogelijk ook grotere brokken.

Voorbereiding en planning

De schoorsteen moet altijd vooraf geveegd worden. Als er een schoorsteenpot bovenop zit, dan zal deze moeten worden verwijderd, samen met het cement dat deze op de plaats hield. Bevestig het touw aan het flexibel rookkanaal. Laat het touw met het gewicht neer in de schoorsteen. Soms is het nodig het touw te helpen om langs obstakels en bochten in de schoorsteen te gaan.

Persoon 1 en 2 moeten samenwerken. Vaak is het mogelijk om elkaar te horen door te roepen via de schoorsteen. Persoon 2 trekt vanaf beneden. Als de flexibele kachelpijp vast komt te zitten, trek het wat terug en laat het daarna weer zakken. Probeer dit meermaals. Persoon 1 kan ook een beetje duwen. Als Persoon 2 kan zien wat er de buis belemmert (licht nodig), kan deze de opening mogelijk vrij maken, met behulp van een stok of iets anders. Als de voering echt vastloopt kunt u dit probleem oplossen door het meten van de resterende pijp. Bepaal hoeveel pijp er al in de schoorsteen zit en meet die afstand in huis af zodat u de plaats vindt waar de zaak vastloopt. Trekken aan het touw kan ook, zodat u kunt horen waar de boel vastzit, wat kan helpen de probleemplaats te vinden.

Diameter, materiaal en ventielkeuzes

De diameter van de pijp wordt in de meeste gevallen bepaald door de uitgang van de kachel. Heeft u een Ø180 aansluiting op de kachel, gebruik dan ook een Ø180 pijp. Groter mag altijd, kleiner niet. Een flexibel rookkanaal wordt doorgaans geleverd als dubbelwandig RVS, met een binnenlaag die volledig glad is, waardoor er weinig tot geen resten achterblijven. Voor hout- en pelletkachels wordt meestal RVS 316L dubbellaags flexibel gebruikt. Voor een zwarte uitstraling kan een zwart gecoat rookkanaal gekozen worden, waarbij een EW-DW verloopstuk geschikt is voor de aansluiting.

Als u geen vaste schoorsteen heeft en toch een haardvuur wilt gebruiken, kunt u een rookkanaal in uw huis aanleggen. Stap voor stap wordt beschreven hoe u lengte en pasvorm bepaalt, en welke onderdelen nodig zijn zoals topaansluitingen, trekkappen, koppelstukken en verloopstukken. Een demonstreerde volgorde bespreekt ook de noodzakelijke isolatie en omkokering rondom het kanaal.

Stap-voor-stap installatie en traject

1. Begin de installatie vanaf het dak door de flexibele buis in het schoorsteenkanaal naar beneden te laten zakken. Bevestig de topaansluiting aan het bovenste gedeelte van de flexibele buis. Schroef deze topaansluiting direct in de buis totdat deze stevig vastzit.
2. Nadat de topaansluiting goed is bevestigd, laat je de flexibele buis volledig in het schoorsteenkanaal zakken. Zorg ervoor dat de buis niet draait, knikt of langs scherpe randen schuren. Laat de buis op zijn plaats zakken en bevestig eventueel met parkers of klembanden.
3. Nadat de buis volledig is ingevoerd, maak je de aansluiting met de kachel door de buis aan de onderkant op maat te zagen en het verbindingsstuk over het flexibele gedeelte te schuiven. Gebruik een vaste enkelwandige pijp voor de aansluiting richting de kachel.
4. Voor de bovenste afwerking zet je een trekkap met veegluik of een topaansluiting vast, afhankelijk van de trekvoorwaarden en weersinvloeden. Plaats de regenkap op de topaansluiting.
5. Open de schoorsteen onder het punt waar de blokkade zich bevindt en snijd overtollige pijp weg met een slijptol, nijptang of ijzerzaag. Let op scherpe randen van de flexibele pijp.
6. De schoorsteenplaat moet ingebed worden in cementmortel en vastgeschroefd. Laat het geheel minimaal 24 uur drogen voordat u de kachel aanzet.

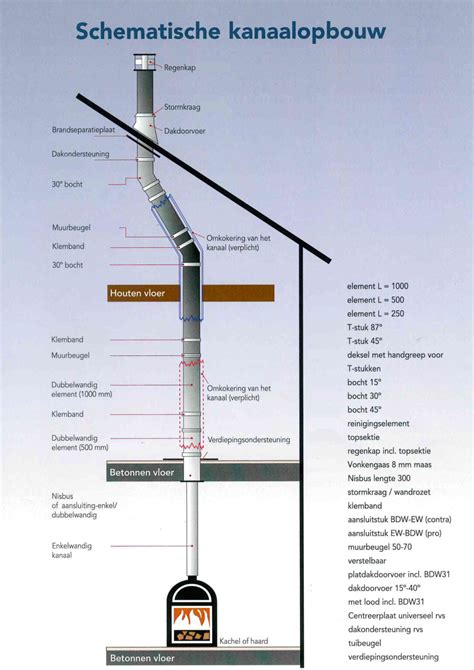

Bevestiging, omkokering en dakdoorvoer

De schoorsteenplaat en de omkokering moeten in cementmortel vastgezet worden zodat de opening tussen plaat en schoorsteen goed afgedekt is. De omkokering moet doorlopen tot door het dakbeschot heen en bij houten vloeren wordt een afstand van minimaal 75 mm bewaard tot vuurbare materialen. Binnenshuis dient de omkokering tot aan de dakrand of dakbeschot door te lopen, met een luchtspouw tussen omkokering en rookkanaal. Bij daken met verschillende hellingen worden stormkraag en dakdoorvoer gebruikt die passen bij het type dakplaat of loodslab.

De dubbelwandige kachelpijp moet vanaf de eerste verdieping door middel van muurbeugels, verdiepingsondersteuning of dakbevestiging ondersteund worden. Een algemene vuistregel: om de 1,5 meter een muurbeugel, en bij meerdere verschuivingen extra. Bij het doorknippen van verdiepingsvloeren of muren moet er worden omkokerd met brandwerend materiaal zoals Promatect 12 mm. De omkokering moet volledig doorlopen en mag niet per verdieping onderbroken worden.

Overgangen en aansluitingen

Om van enkelwandig naar dubbelwandig te verlopen gebruikt men standaard verloopstukken; een nisbus kan een alternatief zijn. De verbindingen moeten correct gemonteerd worden met RVS popnagels of parkers, en de pijl op elke sectie moet omhoog wijzen. Het dubbelwandige kanaal verloopt via een contraverloop naar EW en vervolgens naar het flexibele kanaal. Verlopeniseenheden dienen stevig vast te zitten zodat ze later gemakkelijk geveegd kunnen worden.

Dakdoorvoer, afwerking en uitmonding

Afhankelijk van het daktype gebruikt u een dakplaat of loodslab; boven de dakplaat bevestigt u een stormkraag en kit u deze af met siliconenkit. De opening tussen stormkraag en dubbelwandige buis wordt afgedicht met siliconenkit en steenwol isolatiemateriaal tussen kachelpijp en dakbeschot. De uitmonding van het rookkanaal ligt bij voorkeur bij de nok van het dak of zo dichtbij mogelijk. Voor daken met een helling > 23° geldt een formule die de hoogte H van de uitmonding bepaalt. De afstand tot naburige objecten dient in acht te worden genomen volgens regelgeving.

Keuze van de eindkap

De eindkap bepaalt de trek en bescherming tegen weersinvloeden. Mogelijke opties:

• Aspiromatic: draait door wind- en opstijgende lucht en creëert trek.
• Trekkende regenkap: traditionele kap met veegluik voor betere trek en waterdichtheid.
• Conische kap: open kap die condens terugslag beperkt; kan ook met een bovenop gemonteerd gek patroon zijn.
• Dubbelwandige trekkap met vonkenvanger voor extra veiligheid.
• Afsluitklep: sluit het kanaal af wanneer u niet stookt, maar let op dat dit tijdens gebruik niet te openen is.

Onderhoud en veiligheidsaspecten

Veiligheid is cruciaal: draag altijd stofmasker, veiligheidsbril, handschoenen en helm. De uiteinden van RVS voeringen zijn scherp; beschermende kleding is vereist. Bij het werken op hoogte moeten twee personen aanwezig zijn en moet men zich vastzetten aan stevige dakconstructies. Na installatie dient het systeem getest te worden: start een testvuur en controleer op lekken en trekkracht. Laat het systeem na installatie minstens 24 uur drogen (cementmortel).

Regelmatig vegen is noodzakelijk en het is aanbevolen dit door een erkende professional te laten doen. Een correcte installatie voorkomt rookinfiltratie, condensatieproblemen en trekkwesties. Raadpleeg indien nodig de installatiehandleiding van uw toestel en volg lokale bouwvoorschriften en Bbl-eisen betreffende rookgasuitmondingafstand tot perceelgrenzen.

Onderhoudstips en aanvullende overwegingen

Een regelmatig onderhoudsprogramma zorgt voor optimale trek en veiligheid. Als u twijfelt over isolatie van de voering, wordt vaak geadviseerd deze te isoleren met vermiculite of perlietkorrels om snelle afkoeling tegen te gaan en condensatie te voorkomen. Desalniettemin bevelen wij aan de bestaande schoorsteen te evalueren: als deze al goed functioneert, kan extra isolatie mogelijk overbodig zijn.

Installatievoorbeeld en gebruiksaanwijzingen

In de beschrijving hieronder wordt een installatievoorbeeld gegeven voor een flexibele rookkanaal in een gemetselde schoorsteen, met duidelijke benoeming van onderdelen en stappen. Het is het makkelijkst om deze klus met 2 personen uit te voeren. Een persoon laat de flexibele pijp naar beneden zakken terwijl de ander dit begeleidt, zodat de pijp niet beschadigd raakt of draait. Bij weerstand terugtrekken en opnieuw laten zakken levert vaak succes op. Na volledig doorvoeren wordt de topafwerking bevestigd en de trekkap gemonteerd. De aansluiting naar de kachel wordt met een vaste enkelwandige pijp gemaakt, en de bocht en koppelingen worden zorgvuldig vastgezet.

Een tweede voorbeeld toont het vervuigen van een gemetselde schoorsteen totdat de flexibele pijp volledig is geplaatst, met isolatiekorrels of mortel tussen voering en schoorsteen. Het uiteindelijke doel is een waterdichte en trek-adequate afvoer naar buiten. Vergeet niet dat lange of complexe kanalen vaak extra ondersteuning vereisen, zoals muurbeugels, verdiepingsondersteuning en dakbevestiging.

Samenvatting van materialen en stappen

• Dubbelwandig RVS 316L flexibel rookkanaal met topoorsprong en juiste diameter (meestal Ø180 of Ø150 afhankelijk van kacheluitlaat).
• Topaansluiting, trekkap met veegluik, of andere eindkapkeuzes afhankelijk van trek en weersomstandigheden.
• Verloopstukken, nisbus, koppelstukken en RVS schroeven/klemband voor stevige verbindingen.
• Brandwerende omkokering (Promatect 12 mm of gelijkwaardig) en naadloze doorvoering door dakbeschot.
• Ventilatie en isolatie: vermiculiet- of perlietkorrels, of keramische deken in sommige gevallen.
• Veiligheidsuitrusting: stofmasker, veiligheidsbril, helm, handschoenen, beschermende kleding.
