Hoe werkt afzuiging op een plat dak

Een dakdoorvoer is essentieel voor de afvoer van lucht via het dak - bijvoorbeeld bij een badkamerventilator, mechanisch ventilatiesysteem of WTW-unit. Een dakdoorvoer is een onderdeel waarmee je lucht via het dak kunt afvoeren of aanvoeren. Dit kan met een plakplaat op een plat dak of met een speciale dakpan doorvoer voor hellende daken.

Waarom goede ventilatie en afvoer via het dak belangrijk is

Goede ventilatie via het dak is van belang voor het afvoeren van warme, vochtige of vervuilde lucht uit gebouwen en constructies. Bij het installeren van een badkamerventilator is een goede afvoer essentieel. Warme, vochtige lucht moet via een gesloten systeem het huis uit, om schimmelvorming te voorkomen. Het zorgt voor de juiste luchtcirculatie en voorkomt problemen zoals schimmel, slechte luchtkwaliteit en vochtophoping. Een juiste keuze in dakdoorvoer voorkomt vochtproblemen, energieverlies en lekkage.

Soorten ventilatie en afzuiging via het dak

Ventilatie via het dak kan op verschillende manieren worden ingericht. Er wordt onderscheid gemaakt tussen mechanische (actieve) ventilatie, natuurlijke (passieve) ventilatie en hybride oplossingen waarin beide principes worden gecombineerd. Niet elke dakafvoer werkt hetzelfde. De keuze voor een bepaald type hangt af van de dakoppervlakte, de constructie en de gewenste afvoercapaciteit.

Mechanische ventilatie

Mechanische ventilatie gebruikt ventilatoren om lucht actief af te voeren. Bij het installeren van een badkamerventilator is een geïsoleerde dakdoorvoer aan te raden in vochtige ruimtes zoals badkamers of bij WTW-installaties. Het voorkomt condensatie in het kanaal, zeker bij koude buitentemperaturen.

Natuurlijke windgedreven ventilatie

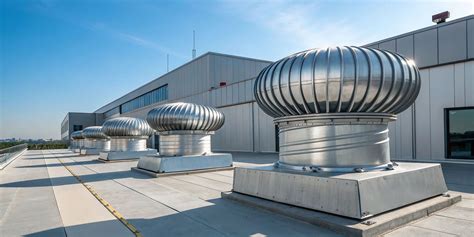

Hoe werkt windgedreven ventilatie als oplossing voor ventilatie via het dak? Windgedreven ventilatie is een natuurlijke vorm van ventilatie via het dak waarbij gebruik wordt gemaakt van de energie van de wind om lucht uit een gebouw af te voeren. Door de draaiende beweging van een windgedreven ventilator ontstaat onderdruk in het ventilatiekanaal, waardoor warme, vochtige of vervuilde lucht continu wordt afgevoerd. Ook bij lagere windsnelheden blijft dit effect aanwezig. Doordat er geen motor of elektrische aansluiting nodig is, is windgedreven ventilatie energiezuinig, onderhoudsarm en duurzaam.

Binnen dit principe vormt de Silairo windgedreven ventilator van Tilmar een technisch geoptimaliseerde oplossing voor ventilatie via het dak. De Silairo is ontwikkeld als technisch geoptimaliseerde windgedreven ventilator, waarbij zowel de vormgeving als de interne stroming zijn afgestemd op een hoge en stabiele afzuigcapaciteit. Het inwendige stromingsgedeelte is aerodynamisch gevormd om de weerstand voor de afzuiglucht te minimaliseren. De Silairo windgedreven ventilator is uitgevoerd in hoogwaardig ABS kunststof met RVS onderdelen. Deze materiaalkeuze zorgt voor een lichte en duurzame constructie die goed bestand is tegen weersinvloeden. Hierdoor is de Silairo geschikt voor langdurige toepassing op het dak en vraagt het systeem weinig onderhoud.

De uitstekende werking van Silairo wordt geïllustreerd in grafiek 1. Het grijze gebied is het werkingsgebied van een open pijp. Hier is goed te zien dat de hoek van inval van de wind bij elke windsnelheid een enorme variatie teweeg kan brengen in de luchthoeveelheid. Een open pijp is ook erg gevoelig voor terugstroming (backdraft). Bij gunstige windhoek vindt er bij een open pijp wel afzuiging plaats, maar bij ongunstige windhoek krijgt men enorme ongewenste terugstroming. De blauwe strook is het werkingsgebied van Silairo. Bij de Silairo is nooit sprake van terugstroming, de variatie in luchtafzuiging (extraction) is per windsnelheid ook beperkt; een mooi stabiel beeld.

Type dakdoorvoeren en toepassingen

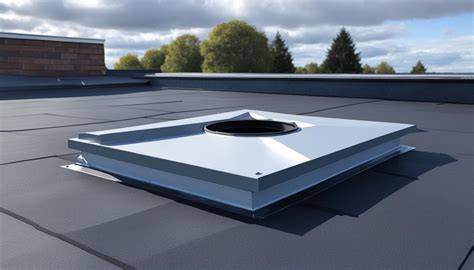

Een dakdoorvoer is vaak niets meer dan een speciaal type dakpan of een losse plaat, waarin een dubbelwandige pijp gemonteerd zit. Deze pijp bevat aan de onderzijde een stormkraag, met daaronder een plakplaat. Het maakt dat de dakdoorvoer stevig vast kan worden gemaakt en de kans op lekkages minimaal is. De bovenkant wordt afgesloten met een kap, die voorkomt dat regenwater naar binnen komt. Bij het plaatsen op een plat dak wordt vaak gewerkt met een plakplaat; voor een pannendak gebruik je een dakpan doorvoer.

De meeste dakventilaties zijn universeel en kunnen zowel op bitumen als EPDM-daken worden toegepast. De Vent-Alu 3000 dubbelwandige platdakontluchting is ook verkrijgbaar met een pvc-coating. Hiermee is razendsnel een goede hechting te maken met pvc-dakbedekking. De coating is getest en goedgekeurd door BDA.

Afmetingen en keuze

Meet de diameter van je buis of ventilator. Gangbare maten zijn 110 mm, 125 mm en 150 mm. Bekijk ook de Ubbink Ventub 110 mm als universele oplossing. Wat is de beste doorvoer voor een badkamerventilator? Een geïsoleerde dakdoorvoer, passend bij de diameter van de afvoerbuis. Stem je keuze af op je daktype, buisdiameter en gewenste luchtcapaciteit.

Isolatie en condensatie

Een geïsoleerde dakdoorvoer is aan te raden in vochtige ruimtes zoals badkamers of bij WTW-installaties. Het voorkomt condensatie in het kanaal, zeker bij koude buitentemperaturen. Ik zou dus een buis van 10cm in deze van 11 kunnen steken en zo een dubbele wand maken om het condenswater op te vangen. Je moet een type uitzoeken waarvan het dubbelwandigedeel met PU is gevuld.

Afvoersystemen en watermanagement op platte daken

Een plat dak heeft geen vanzelfsprekende afvoer. Regen moet actief worden afgevoerd, anders staat het water stil en begint de schade. Staand water op een plat dak is geen onschuldig fenomeen. Binnen enkele uren zet het druk op de dakbedekking, dringt het langs naden en aansluitingen naar binnen en veroorzaakt het vochtproblemen in de constructie eronder. De dakbedekking van een plat dak is ontworpen om water te keren, niet om het langdurig te dragen. Elke dakbedekking slijt sneller als water blijft staan, zeker bij wisselende temperaturen.

Afschot en waarom het nodig is

Een plat dak is nooit echt plat. Zonder enige helling zou al het regenwater blijven staan. Afschot is de lichte helling die ervoor zorgt dat water richting de afvoer stroomt. De gangbare richtlijn in de dakdekkersbranche is een minimaal afschot van 1 tot 2 procent. Dat betekent 1 tot 2 centimeter hoogteverschil per meter dakoppervlak. Afschot kan op twee manieren worden aangebracht: via de constructie zelf of via tapered isolatie, waarbij isolatieplaten met oplopende dikte het gewenste afschot creëren boven op een vlakke ondergrond.

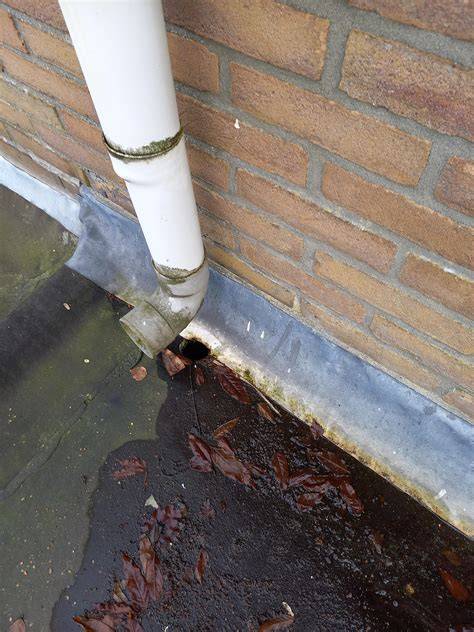

Soorten dakafvoeren

• Vlakke dakafvoer (putje of dakvloerafvoer): ligt op het laagste punt en voert water rechtstreeks af via een pijp door de dakconstructie. Eenvoudig en makkelijk te onderhouden.
• Trechterafvoer: heeft een trechtervormige opening die water sneller naar de afvoerpijp leidt, efficiënter bij hevige regenval.
• Sifon-afvoer (vacuümafvoer/HD-afvoer): bij voldoende wateraanvoer ontstaat een vacuümwerking, waardoor water veel sneller afstroomt; geschikt voor grote dakoppervlakken.
• Inwendige dakafvoer: pijp loopt door de dakconstructie en het gebouw naar het riool; beschermd tegen vorst maar lastiger te bereiken bij lekkage.
• Uitwendige afvoer via regenpijp: eenvoudiger te inspecteren en reinigen maar vorstgevoelig.

Onderhoud en signalen van problemen

Problemen met de waterafvoer kondigen zich bijna altijd aan voordat er echte schade ontstaat. Een kleine plas direct na een regenbui is normaal. Water dat na 24 tot 48 uur nog steeds staat, wijst op onvoldoende afschot of een verstopte afvoer. Vochtplekken aan het plafond, schimmelvorming langs dakranden of een muffe geur in de ruimte onder het dak zijn signalen dat water al door de dakbedekking heen dringt.

Een verstopte dakafvoer is de meest voorkomende oorzaak van wateroverlast op een plat dak. Bladeren, mos, zand en vogelpoep hopen zich op in en rondom de afvoer. Een lichte verstopping los je zelf op door de afvoer handmatig vrij te maken en de omgeving te reinigen. Gebruik nooit een hogedrukreiniger direct op de dakbedekking, want dat kan naden en aansluitingen beschadigen. Regelmatig onderhoud is de goedkoopste verzekering tegen wateroverlast. Controleer of het water vrij wegloopt. Doe dit minimaal twee keer per jaar: aan het einde van de herfst als de bladeren gevallen zijn, en in het vroege voorjaar na de winterperiode.

Een bladrooster voorkomt dat grof vuil de afvoer bereikt, maar het rooster zelf kan verstopt raken. De noodoverloop is een tweede afvoerpunt dat water afvoert als de hoofdafvoer verstopt raakt. Zonder werkende noodoverloop kan een verstopte hoofdafvoer leiden tot een vollopen dak. Controleer of de noodoverloop vrij is en niet is dichtgeplakt met dakbedekking of vuil.

Installatie van een dakdoorvoer op een plat dak: stappenplan

De dakdoorvoer kan op verschillende situaties toegepast worden, zoals aansluitingen van gaskachels, tuinhuisjes of ventilatiesystemen. Bij een tuinhuis is het voordeel van een dakdoorvoer dat de pijp recht omhoog loopt en vaak mooier is dan een doorvoer in de wand.

1. Bepaal waar u de dakdoorvoer wilt plaatsen en waar zodoende een gat in het dak gemaakt moet worden. Het gat heeft een diameter van minimaal 25 cm.
2. Bevestig de plakplaat van de dakdoorvoer aan uw dak.
3. Maak het dak waterdicht door de plakplaat van een stuk dakbedekking te voorzien.
4. Schuif nu de stormkraag om de dubbelwandige pijp en controleer hoe de pijl op de pijp gericht is.
5. Steek de combinatie van beide onderdelen met de pijl omhoog gericht door het gat in uw dakbedekking.
6. Draai de klemband bij de stormkraag vast en zorg dat deze vastgekit wordt aan de pijp.
7. Zodra de kit gedroogd is, kunt u de trekkende kap op de pijp monteren.
8. Vouw nu de steenwol om de pijp en schuif deze vanaf de onderzijde omhoog. Sluit de verdiepingsondersteuning aan op de dubbelwandige pijp en monteer deze aan het plafond.
9. Monteer tot slot het onderaansluitstuk.

Kunt u dit zelf doen? Ja, mits je handig bent en de juiste materialen gebruikt. Enige ervaring met werkzaamheden aan daken is wenselijk. Vindt u het lastig of heeft u hier de tijd niet voor? Laat de dakdoorvoer installeren door een dakdekker. De dakdekker kan de afvoercapaciteit beoordelen, het afschot controleren en indien nodig een noodoverloop plaatsen of de dakbedekking rondom de afvoer herstellen.

Praktische aandachtspunten en tips

• Materiaal: Zorg ervoor dat de dakdoorvoer met ventilatie geschikt is voor de dakbedekking die je hebt, zoals bitumen of EPDM. Voor EPDM kan soms geen speciale ontluchting beschikbaar zijn; controleer compatibiliteit.
• Isolatie: Een geïsoleerde dakdoorvoer voorkomt condensatie. Voor dubbelwandige uitvoeringen is een PU-gevulde wand aan te raden.
• Diameter: Meet de diameter van je buis of ventilator; gangbare maten zijn 110, 125 en 150 mm. Artikelnr. voorbeelden zoals Ubbink Ventub 110 mm of plakplaat dakdoorvoer 125 mm zijn gangbaar.
• Condensmaatregelen: Overweeg het maken van een dubbele wandconstructie of het aanbrengen van isolatie rond de buis om condenswater op te vangen.
• Elektrische opties: Sommige gebruikers hangen een gloeilamp van 25-40W bovenaan in de buis, samen geschakeld met de ventilator, om condensvorming tegen te gaan.
• Geluid en kosten: Dakventilatoren maken vaak meer lawaai en zijn duurder dan kleine mechanische ventilatoren of windgedreven oplossingen.

Specifieke vragen over beluchting en isolatie bij renovatie

Bij renovatieprojecten met al aanwezige isolatie (bijvoorbeeld glaswol) krijgt men vaak vragen over extra beluchting. Als het dak nu tussen bovenkant isolatie en onderzijde dakvloer goed geventileerd is, zal die ventilatie moeten worden aangepast wanneer nieuwe isolatie (zoals PIR-platen) wordt aangebracht. Als je het dak gaat optimaliseren door een nieuwe laag isolatie te laten aanbrengen zal je die ventilatie moeten opheffen; koude buitenlucht onder de dakvloer maakt isolatie inefficiënt.

Sommige dakdekkers adviseren het aanbrengen van meerdere kleine beluchtingskanaaltjes (bijv. 6 kanalen van circa 7 cm doorsnede) om het dakbeschot te ventileren zonder dat de ventilatie door het hele dak gaat. Deze beluchtingen ventileren vaak alleen het dakbeschot en gaan niet helemaal door het dak, zodat er geen directe koude luchtstroming ontstaat bovenop de nieuwe isolatie. Beluchten boven de folie is bedoeld om eventueel condensvorming af te voeren.

Waarom zouden PIR-platen belucht moeten worden? Beluchten boven de folie kan noodzakelijk zijn om condensvorming af te voeren, omdat er vanuit onder ook isolatie kan zitten. Het is belangrijk eerst te onderzoeken hoe het ventilatiesysteem is uitgevoerd en of natuurlijke ventilatie (bijv. via de boeiboorden) aanwezig is. Als je geen beluchting toepast, kan dat gevolgen hebben voor condensatie en daarmee voor vocht- en schimmelproblemen.

Wanneer schakel je een professional in?

Sommige problemen vallen buiten wat je zelf kunt oplossen. Een dakdekker kan de afvoercapaciteit beoordelen, het afschot controleren en de juiste noodoverloop plaatsen. Bij complexe renovaties met meerdere isolatielagen en bestaande ventilatiesystemen is het aan te raden een vakman te raadplegen om tegenstrijdige adviezen te verhelderen en om te bepalen of beluchting via buisjes, boeiboorden of andere oplossingen noodzakelijk is.

Samengevat: goede ventilatie en een geschikte dakdoorvoer op een plat dak zijn cruciaal voor het voorkomen van vocht-, schimmel- en lekkageproblemen. Kies het type doorvoer passend bij uw daktype, buisdiameter en luchtbehoefte en betrek isolatie en condensmaatregelen bij de keuze. Bij twijfel of ingewikkelde situaties is professioneel advies aan te raden.
