De fundering is de draagconstructie waarop een gebouw geplaatst wordt, meestal onder het maaiveld gelegen. Fundering op staal is de meest gebruikte methode, met name wanneer de draagkrachtige laag niet te diep onder het maaiveld ligt, bijvoorbeeld 80 of 100 cm. De slechte bovengrond wordt verwijderd en eventueel vervangen door een zandkoffer; ook kan grond verbeterd worden door verdichten daarvan of door groutinjectie. Bij strokenfundering en sleuffundering wordt met gewapend beton een verbrede zone onder alle dragende muren gerealiseerd.
Fundering op palen wordt toegepast als draagkrachtige grond te diep zit, bijvoorbeeld bij moeras-, klei- of veengrond. Meestal worden betonnen palen in de grond geschroefd, geheid of geboord; een betonnen paalfundering is een zeer degelijke, maar relatief dure fundering. Ook bestaat paalfundering op houten palen met betonnen oplanger, en paalfundering zonder oplanger komt nog voor bij oudere gebouwen. Poerenfundering (poeren in combinatie met balken; pijlerfundering) gebruikt gewapend betonbalken onder muren die belasting naar de vaste grond afvoeren.
Puttenfundering wordt gebruikt vanaf de draagkrachtige laag met betonnen ringen die funderingsputten vormen, gevuld met beton en voorzien van wapening. De draagkrachtige laag mag niet te diep liggen (3-8 m onder maaiveld). Op de putten worden gewapende betonnen balken geplaatst om de belasting van de muren naar de putten door te geven. Deze methode vereist relatief weinig graafwerk en veroorzaakt minder grondverdichting ten opzichte van een grote bouwput.
Algemene funderingsplaat (zwevende vloerplaat) wordt toegepast als de draagkrachtige grond te diep ligt. De woning wordt gebouwd op een stijve plaat die zich als een vlot gedraagt; bij zettingen beweegt de hele constructie. Een funderingsplaat is eenvoudig, vooral interessant voor doe-het-zelvers bij schuren. De vloerplaat wordt direct op de grond gestort en bestaat uit gewapend beton; onder de muren zijn balken of extra wapening nodig. Bij kelders is volledige onderkeldering noodzakelijk. Als er geen kelder is, moet de funderingsplaat minimaal 80 cm onder het maaiveld liggen. Onder de funderingsplaat kunnen isolatieplaten liggen, bijvoorbeeld foamglas.
Op grondschroeven (schroeffundering) kunnen lange grondschroeven bij lagere belastingen toegepast worden, bijvoorbeeld bij kolommen van een terrasoverkapping of voor een schuur of lage woning in hout. In zwakkere bodemsoorten (veen) moet de schroef eindigen in een dragende laag om voldoende belasting te dragen. Verouderde referenties spreken van slieten of compacte palen; vroeger werden korte stammetjes met horizontale bindingen gebruiktâdeze methode is niet meer gangbaar.
Een huis dat verzakt of scheef staat is vaak het gevolg van fundering met houten palen en een lagere grondwaterschijf ten opzichte van de paalkoppen, of te korte palen. Controleer bij bezichtiging of de vloer scheef loopt door een knikker te testen, en kijk of drempels bij deuren horizontaal liggen om scheefstand te herkennen.
Oorzaken van funderingsproblemen zijn verscheidene factoren zoals bouwjaar, variaties in de bodem, grondwaterstanden en verouderde analyse. De funderingskaarten die de toestand van bestaande funderingen aangeven zijn vaak onvolledig en kunnen eigenaren onnodig waarschuwen; voor inzicht is doelgerichte onderzoeksinformatie nodig. Vast ondergrond is belangrijk: de vaste grondslag (zandlaag) bepaalt de draagkracht op diepte.
Funderingskeuzes en wat er meebewaakt wordt
De keuze voor een funderingsmethode hangt af van de grondgesteldheid, de belasting van het bouwwerk, de aanwezigheid van grondwater en omgevingsfactoren zoals trillingsgevoelige bebouwing. Ondiepe funderingen zoals platen, stroken- en puntfunderingen worden toegepast wanneer draagkrachtige grond vlakbij ligt. Diepe funderingen zijn nodig als draagkrachtige lagen dieper liggen. Trillingsvrij funderen is een innovatief alternatief dat palen in de bodem draait in plaats van er in te slaan, wat vooral in stedelijke gebieden voordelig is.

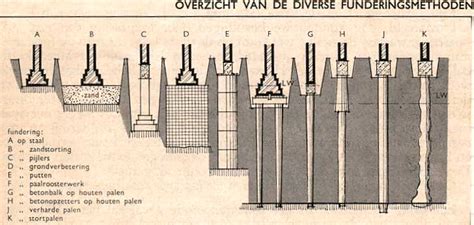

Diepe funderingen zijn vereist wanneer bovengrondse lagen onvoldoende draagkracht bieden. Grondonderzoek omvat veld- en laboratoriumonderzoek; drie hoofdtypen funderingen worden onderscheiden: fundering op staal (ondiep aangelegd), fundering op palen (diep aangelegd) en tussenvormen (putten of grondverbetering). Een geotechnisch ontwerp vormt de basis voor de uiteindelijke fundering, en factoren zoals bereikbaarheid van het bouwterrein, beschikbare werkruimte, obstakels in de bodem en vorstvrije aanleg spelen mee.
Funderingsystemen in detail
Fundering op staal van metselwerk is uit de tijd; vooral toegepast bij kleine gebouwen en met trapsgewijze verzwaringen aan de voeten. Fundering op staal van stampbeton kent een schuin beloop en een iets bredere bovenkant dan de muur voor speling. Fundering op staal van gewapend beton biedt mogelijkheden bij grote aanlegbreedten en variaties in belasting; vaak is een verstijvingrib nodig bij significante variaties. Een doorlopende gewapend-betonplaat vereist geen kruipruimte en muren staan zo dicht op elkaar dat stroken niet ontgraven kunnen worden.
Fundering op poeren gebruikt men wanneer lijnlast ontbreekt maar wel belasting via bastoppen moet worden overgebracht; onder de muren komen gewapend-betonbalken die belasting via pijlers naar de vaste grond afvoeren. Fundering op putten creëert vaste punten door putten tot aan of in de draagkrachtige laag te graven; tussenputten worden overbrugd door betonnen balken. Voordelen zijn minder graafwerk en geen bouwput, wat grondverdichting beperkt.
Fundering op grondvervanging met zandkoffer verwijdert slechte grond en vervangt deze door zand. Bij diep liggende draagkrachtige lagen kan tussen sleuven een ongraven gedeelte blijven. Fundering op grondverbetering verbindt diepteverdichting via verdichting van zand aan oppervlak en diepliggende zandlagen, eventueel met injectie om holle ruimtes op te vullen. Cementgebonden systemen en chemische stoffen kunnen worden ingezet om de stabiliteit te vergroten.
Hoofdstuk 4 Fundering op palen
Toepassing gebeurt bij optrekken van een bouwwerk waar de vaste grondslag heel diep ligt. Na het plaatsen van palen worden deze verbonden met een stijve vloer; paalstekken noemen we de verbinding. Palen komen in verschillende materialen en kunnen op verschillende manieren de grond ingedragen worden: houten palen, vooraf gemaakte betonpalen, of in de grond gevormde betonpalen. Criteria omvatten invloeden zoals grondverdringing, trillings- en geluidarmheid en benodigde werkhoogte.
Methoden om paalfundering aan te brengen zijn heien, drukken, trillen en schroefboren. Draagvermogen kan op twee manieren verkregen worden: ofwel de paalpunt bereikt de vaste laag en de palen rusten op stuit, ofwel de paalpunt bereikt de vaste laag en rust op stuit. Bij houten palen met betonopzetter zijn lichte bouwwerken mogelijk; bij lage grondwaterstand is vaak sprake van aanzienlijke ontgraving.
In de grond gevormde betonpalen bestaan uit een wapening die wordt ingebracht en volgestort met beton; de onderkant kan ter plekke bepaald worden waar voldoende stuit wordt bereikt. Gehele controle over opbouw is lastig tijdens uitvoering, wat als nadeel kan gelden. Vibro-palen worden gemaakt door een dikwandige stalen buis in de grond te brengen, daarna wapening en beton erin te brengen en de buis terug te trekken; dit type heeft een gegolfd oppervlak dat goed aansluit op de omringende grond. Geheide stalen buispalen gebruiken een valblok en kunnen worden verlengd met extra segments; paalbelastingen tot 2000 kN zijn mogelijk. Injectiepalen zijn omhuld en gevuld met verharde cementgrout; er zijn verschillende typen zoals gekoppelde injectiepaal, schroefinjectiepaal en spiraalinjectiepaal.
Natuurlijk kunnen berekeningen van de fundering handmatig uitgevoerd worden maar dit vereist veel aandacht en kan foutgevoelig zijn. Excel-rekenbladen van Qec bieden een gemakkelijke en betrouwbare methode om berekeningen uit te voeren, inclusief sneeuwbelastingberekeningen. Deze tool is betaalbaar en betrouwbaar en helpt bij controle over het ontwerp van de fundering en diverse andere factoren.
Funderingsgebonden risicoâs en hedendaagse inzichten
Funderen betekent een stabiele verbinding creëren tussen bouwwerk en ondergrond. Zonder goede fundering kunnen gebouwen scheefzakken, scheuren krijgen of instorten. Het ontwerp moet rekening houden met draagvermogen, wateraanvoer en omgevingsfactoren zoals trillingen. Krimp-zwel van klei en de invloed van droogte en waterstand zijn belangrijke schadeoorzaken. Deltares heeft gewerkt aan een funderingsrisicomodel dat kennis over bodemdaling, grondwaterstanden en klimaateffecten samenbrengt, en aangeeft dat circa 425.000 gebouwen verhoogde risicoâs lopen.
Belangrijke ontwikkelingen omvatten KNMI-scenarioâs die droogte en nattere winters voorspellen, wat leidt tot grotere schommelingen in grondwaterstanden en mogelijk meer bodemdaling en -stijging. Vernatting kan sommige risicoâs remmen, maar verhoogt andere, zoals risicoâs bij overmatige grondwaterstanden. Moderne funderingen zijn beter bestand tegen variatie, maar infrastructuur blijft kwetsbaar, vooral in gebieden met slappe ondergrond. Regionale kennis, databaseverbetering en gerichte projecttypologieën zijn essentieel om preventieve maatregelen effectief te richten.
