In deze kluswijzer wordt uitleg gegeven over het aansluiten van een schakelaar. Er zijn veel verschillende uitvoeringen van schakelaars. Zo is er de wisselschakelaar (=hotelschakelaar), dubbele wisselschakelaar, serieschakelaar, 2-polige schakelaar, kruisschakelaars en combinatieschakelaar. Per type schakelaar wordt uitleg gegeven en toegelicht hoe u de desbetreffende schakelaar kunt aansluiten. Daarnaast wordt ook het vervangen/plaatsen van een stopcontact (=wandcontactdoos) en dimmer behandeld. Belangrijk: schakel altijd eerst de stroom uit voordat u aan de slag gaat met elektra. In de groepenkast zit de hoofdschakelaar waarmee u de stroomtoevoer uit kunt zetten.
Wisselschakelaar aansluiten

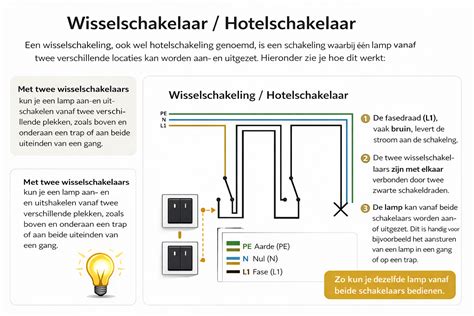

De wisselschakelaar wordt in de volksmond ook wel eens hotelschakelaar genoemd. Een wisselschakelaar wordt gebruikt als u een lamp vanaf twee plaatsen wilt bedienen. Bij de eerste wisselschakelaar gaat de bruine draad (fase) op het rode contactpunt (L of P). De twee zwarte draden komen op de overige contactpunten. Bij de tweede wisselschakelaar komen de 2 zwarte draden op dezelfde contactpunten. Daarnaast heeft u een derde zwarte draad nodig die van de wisselschakelaar naar de lamp gaat; deze derde draad sluit u aan op het rode contactpunt (L of P). Markeer de draad die naar de lamp gaat zodat u bij toekomstige vervangingen weet welke draad waar moet.
Voorbeelden van prijzen en modellen: Wisselschakelaar Gira Tijdloos, Peha Klassiek Creme, Niloé Wit.
Dubbele wisselschakelaar aansluiten
De dubbele wisselschakelaar wordt gebruikt om 2 lampen vanaf 3 punten te bedienen. U kunt de lamp op de overloop zowel op de begane grond als de eerste verdieping bedienen; de lamp op zolder bedient u vanaf de eerste verdieping en vanaf de zolder. De bruine draad gaat naar het eerste rode contactpunt, een kort stukje bruin draad maakt het eerste contactpunt verbonden met het tweede. Voor elke kant heeft u per positie 2 zwarte schakeldraden nodig op de overige aansluitingen. Markeer altijd de draad die naar de lamp gaat.
Opties en merken: Tijdloos Gira, Wisselschakelaar Gira Tijdloos, Peha Klassiek Creme, Niloé Onbekend Type Wit. Deze dubbele wisselschakelaars bieden diverse stijlen en prijsniveaus, passend bij verschillende woningen.
Serieschakelaar aansluiten
Een serieschakelaar wordt gebruikt om 2 verschillende lampen aan/uit te zetten. Bij de serieschakelaar wordt de bruine draad aangesloten op het rode contactpunt (L of P). De twee zwarte draden worden verdeeld over de overige contactpunten en moeten in contact staan met de te schakelen lampen. Definitie: een serieschakelaar is een schakelaar met 2 knoppen en 3 aansluitklemmen.
Dubbelpolige schakelaar (2-polige schakelaar)
Een 2-polige schakelaar wordt vaak gebruikt om tuin- of buitenverlichting te bedienen en gebruikt andere kleuren draden. De bruine en blauwe draad van de groepenkast komen op de rode contactpunten (P of L). De overige blauw en zwarte draden worden geplaatst op de overige contacten. De blauwe draad naar de lamp en de aarde (als aanwezig) worden correct aangesloten.
Kruisschakelaar aansluiten
Een kruisschakelaar wordt gebruikt om een lamp vanaf minimaal 3 verschillende plaatsen te bedienen. Hiervoor heeft u een kruisschakelaar en twee wisselschakelaars nodig. Twee zwarte draden komen vanuit de kruisschakelaar naar de wisselschakelaars; de laatste lamp wordt aangesloten via een draad vanaf de eerste wisselschakelaar en een draad vanuit de tweede wisselschakelaar.
Combinatieschakelaar (stopcontact + schakelaar)
Een combinatieschakelaar is een schakelaar met ingebouwd wandcontactdoos. Handig in hal en op plaatsen waar u een stopcontact bij de hand wilt hebben. U sluit de bruine draad op het rode contactpunt (L of P) van het stopcontact aan, de blauwe draad op het andere contactpunt. Bij randaarde sluit u geel/groene draad aan op de aardklem en sluit u een zwarte draad aan op een van de contactpunten naar de lamp. Er bestaan diverse varianten met stopcontacten, dus kies de uitvoering die bij uw situatie past.
Dimmer aansluiten
Een dimmer werkt hetzelfde als de bovenstaande schakelaars maar vereist de juiste type dimmer (LED-dimmer, gloeilampdimmer, halogeendimmer). Controleer compatibiliteit met de lamp en of een nuldraad vereist is. Slimme schakelaars (bijv. Philips Hue, Shelly, Sonoff, Legrand) bedienen via app, spraak of timer en vereisen vaak een aparte nul-wire of netwerkkoppeling.
Stopcontact aansluiten
Een stopcontact wordt gebruikt om een apparaat van stroom te voorzien. Voor het aansluiten van een stopcontact heeft u een bruine, blauwe en eventueel geel/groene draad (aarde) nodig. De geel/groene draad sluit u aan op de aardklem. De bruine draad op het rode contactpunt (P of L) en de blauwe op het overige contactpunt. Voor meer details over hoogte en extra functies bekijk de bijhorende instructies.
Algemene regels en veiligheid
Veiligheid staat voorop: schakel altijd de stroom uit via de groepenkast en controleer spanning met een spanningstester voordat u draden aanraakt. Bij badkamers gelden extra regels: waterdichte materialen en mogelijk IP-waarden. Aarding is verplicht voor alle schakelmateriaal in de badkamer. Problemen zoals kortsluiting of aardlek dienen snel opgelost te worden; bij twijfel bel een vakman. Elektriciteitswerk kan dodelijk zijn.
Aansluitprocedures, samengevat
- Schakel stroom uit via de groepenkast en schakel de aardlekschakelaar uit.
- Controleer spanning met een spanningstester; zorg dat alle draden spanningsvrij zijn.
- Identificeer de juiste draden per type schakelaar (fasedraad, schakeldraden, nul en aarde).
- Aansluiten volgens het specifieke schema van uw schakeling (wissel, dubbele wissel, serieschakelaar, kruisschakelaar, combinatieschakelaar of dimmer).
- Monteer de schakelaar in de inbouwdoos en bevestig afdekplaat; schakel de stroom weer in en test de werking.
Wat kost een vakman? Offertes variëren op basis van type schakelaar en complexiteit. Een vakman kan u helpen bij het naleven van de NEN 1010-norm en bij het controleren van bestaande bedrading op geschiktheid voor slimme schakelaars.
Jung wissel-wisselschakelaar in wissel-wisselschakeling aansluiten? - Elektrototaalmarkt.nl
Veel voorkomende vragen en troubleshooting:
- Is er spanning op de schakelaar na installatie? Gebruik spanningstester, en controleer draden op losse eindjes.
- Is de LED-lamp dimbaar met de gekozen dimmer? Controleer compatibiliteit en minimale belasting.
- Bij aardlekproblemen: koppel de schakelaar los en test; als het probleem blijft, zoek de bedrading op of schakel een elektricien in.
- Bij twijfel: laat een erkend installateur meekijken of laten uitvoeren.
Samengevat: het aansluiten van schakelaars vereist de juiste draadkleuren en een goed begrip van de schakelschema’s. Voor een badkamer is extra aandacht nodig voor IP-bescherming en aardingsregels. Met de juiste handleiding en veiligheidsmaatregelen kunt u veel voorkomende schakelingen zelf installeren of laten installeren door een vakman.
