Badkamerventilator aansluiten met vochtsensor: uitgebreide handleiding en tips

In deze handleiding vind je een zo volledig mogelijke uitleg om een badkamerventilator met vochtsensor aan te sluiten en af te stellen. We combineren concrete ervaringen uit het verhaal met praktische stappen, zodat je stap voor stap weet wat je moet controleren, welk kabelplan past bij jouw model en hoe je zekerheid en veiligheid behoudt in vochtige ruimtes.

Wat je hebt en wat het doel is

Een plafondventilator met hygrometer (vochtsensor) kan automatisch reageren op hoge luchtvochtigheid, maar het aansluiten ervan vereist de juiste bedrading en veiligheidsmaatregelen. De ervaringen uit de beschrijving laten zien dat bij gebrek aan een zwarte schakeldraad de werking via het vochtsensor-systeem of via een aparte oplossing alsnog mogelijk moet zijn. Het doel is om de ventilator zo te laten functioneren dat vocht en geurtjes afgezogen worden, met opties om te kiezen voor licht-, sensor- of timerbediening.

Voorbereiding en veiligheid

• Zorg altijd eerst voor uitschakeling van de spanning in de groep (met behulp van de hoofdzekeringkast).
• Werk met droog gereedschap en controleer met een spanningstester of er geen spanning staat op de bedrading.
• Controleer of de ventilator geschikt is voor de betreffende badkamerzone (zone 2 is meestal de juiste en veilige keuze, terwijl zone 1 extra beveiliging vereist; in sommige gevallen is een 12V-variant of een transformator aanbevolen).
• IP-classificatie: kies een ventilator met minstens IP44 voor gebruik in vochtige ruimtes.
• Bereid de benodigde kabels voor: N (nul), L (fase) en eventueel schakeldraad LT (of S), afhankelijk van of de ventilator via de lichtschakelaar of via de vochtsensor zal werken.

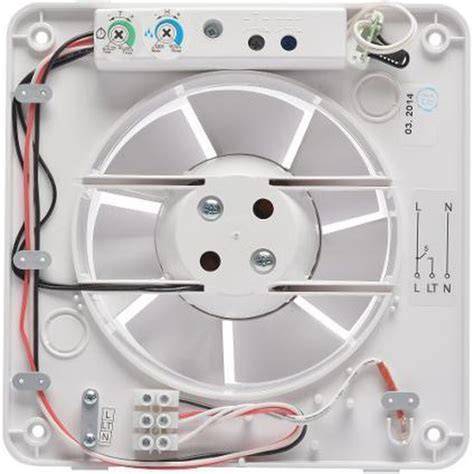

Aansluitschema’s en kabelkleuren

De werking van een badkamerventilator met vochtsensor vereist meestal drie draden: bruine (fase), blauwe (nul) en zwarte (schakeldraad). Bij sommige modellen met timer of vochtsensor is een extra draad nodig om de permanente spanning te leveren zodat de ventilator blijft draaien nadat het licht uitgaat. Houd rekening met de variaties per merk/model.

• Blauw = nul (N)
• Bruin = fase (L) permanent
• Zwart = schakeldraad (LT of S) of aanvullende ingang

Als de ventilator ook een nalooptimer heeft, sluit dan een extra fase-draad (L) aan naar de inbouwdoos en verbind de schakeldraad met de schakelaar die het licht bedient. Voor een model met vochtsensor kan het nodig zijn om de sensor en de timer correct in te stellen volgens de handleiding.

Stappenplan: aansluiten en afstellen

1. Zet alle materialen klaar en controleer of de vaagheden rond de aansluitklemmen bekend zijn en of de labeling van de aders overeenkomt met de handleiding van jouw model.
2. Maak het gat voor de ventilator op de gewenste plek (bij voorkeur niet direct naast de douche)."
3. Sluit de nuldraad (N, blauw) aan op N in de lasdoos.
4. Sluit de fasedraad (L, bruin) aan op L in de lasdoos. Als er een vochtsensor of timer is, trek dan de extra faseroute naar de ventilator en naar de schakeling voor de lamp.
5. Sluit de schakeldraad (LT of S, zwart) aan op de ingangen die de ventilator bedienen wanneer het licht aan is of wanneer de sensor trigger newborn.
6. Bevestig de ventilator stevig in het gat met pluggen en schroeven.
7. Voer een test uit: zet de stroom aan en controleer of de ventilator reageert op de sensor en/of lichtschakelaar.
8. Kalibreer de vochtsensor: draai de stelregel (potmeter) op de ventilator naar de gewenste gevoeligheid en observeer of hij start bij verhoogde luchtvochtigheid en stopt wanneer droogt.
9. Controleer of de lamellen openen bij inschakelen en dat het rode indicatorlampje naar behoren functioneert volgens het model.
10. Beveilig de installatie: gebruik een waterdichte aansluitdoos en zorg voor correcte isolatie van alle draden.

Aanwijzingen voor verschillende bedieningsopties

• Bediening via lichtschakelaar: koppel de ventilator en de lamp zodat ze tegelijk aan en uit gaan.
• Bediening met timer: aansluit de extra fase-draad zodat de ventilator nog even blijft draaien na uitschakelen van het licht (meestal 5-15 minuten, afhankelijk van de instelling).
• Bediening met vochtsensor: stel de drempelwaarde in volgens de handleiding; de ventilator schakelt aan bij hoge luchtvochtigheid en blijft werken totdat de vochtigheidswaarde onder de drempel daalt.
• Bediening onafhankelijk van de verlichting (losse sensor): gebruik een 5-aderige kabel die constante spanning levert aan de ventilator en de sensor bedient zonder afhankelijk te zijn van de lamp.

Zone-indeling en veiligheidsadviezen

In badkamers staan zones 0, 1, 2 en 3. Zone 1 ligt direct boven bad of douche, zone 2 tot ongeveer 60 cm rondom bad/douche, zone 3 verder van water. Voor de meeste badkamerventilatoren geldt:

• Zone 1: bij hoge vloer dichtbij water is extra bescherming vereist; gebruik indien mogelijk een 12V-ventilator of een transformator naar 230V-ventilator.
• Zone 2: de meest gebruikte locatie voor installatie; IP44 of hoger is vaak vereist.
• Zone 3: minst beperkende voorschriften.

Problemen en veelvoorkomende oplossingen

• Ventilator reageert niet: controleer of de schakeldraad correct is aangesloten en of de sensor of timer goed ingesteld is. Controleer ook de werking van de schakelaar en de bedrading.
• Ventilator blijft draaien of gaat niet uit: controleer de vochtsensor en stel deze bij; mogelijk blijft de nalooptimer actief of is er permanente spanning op LT.
• Fout bij bedrading: zorg voor duidelijke labeling en volg de handleiding nauwkeurig. Verkeerde aansluitingen kunnen niet-werking of gevaarlijke situaties veroorzaken.
• Geen spanning: controleer of de hoofdzekering en de aardlekschakelaar vrij zijn en of alle fasedraden correct zijn aangesloten.

Tips voor positie en kanaalkeuze

• Plaats de inbouwventilator zo dicht mogelijk bij de vochtbron (bij douche of bad) maar niet te dicht bij ramen of deuren zodat er geen koude lucht terug de badkamer in komt.
• Voor lange of bochtige afvoeren kan een buisventilator een betere oplossing zijn; sluit het kanaal rechtstreeks aan op buitenmuur.
• Gebruik slangenklemmen of ties aan om trillingen te voorkomen zodat de afzuiging stiller werkt.

Extra overwegingen en installatiehulp

Een installatie kan eenvoudig zijn als het model niet veel extra complexiteiten vereist. Voor wie twijfelt over de elektrische aansluiting of de veiligheid in zone 2/1: overweeg professionele montage. Bij twijfel over de juiste aansluiting of de veiligheid is het verstandig een gecertificeerde installateur te raadplegen. Een duidelijke handleiding en productvideo zijn vaak te vinden op de productpagina’s onder documenten of video’s.

Inzet en gebruiksadviezen

• Maak gebruik van een ventilator met timer of vochtsensor om energie- en vochtproblemen adequaat aan te pakken.
• Voer periodiek onderhoud uit: reinig stof en controleer bevestigingen elke drie tot zes maanden.
• Overweeg aansluitingen met externe sturing (CO2/Geurlijn) alleen indien jouw model een ingang voor externe bediening ondersteunt.

Vragen over jouw specifieke situatie

Heb je een bestaande installatie met een rood indicatielampje en een blauw en bruine draad? Dan is het mogelijk om de werking via de vochtsensor te activeren, maar mogelijk moet er een aanpassing aan de schakeldraad gedaan worden. Een bruggetje van L naar LT kan soms helpen als je geen schakeldraad hebt, maar dit is afhankelijk van het model en vereist zorgvuldige afweging met de handleiding. Een trekschakelaar kan ook een praktische oplossing zijn om de ventilator aan te zetten zonder de hoofdschakelaar te gebruiken.

Praktische samenvatting: wat is essentieel?

• Zorg voor de juiste spanning en IP-classificatie.
• Maak correct gebruik van N, L en LT/sondre draad afhankelijk van jouw model.
• Stel de vochtsensor of timer correct in en test uitgebreid.
• Bevestig alles veilig en zorg voor goede afvoerkanalen.
