De pui is het onderste deel van de gevel en omvat zowel stenen als houten of stalen onderdelen die samen de opening boven de deur of venster dragen. In veel historische puien liep de draagkrachtige pui over de hele breedte door tot de muurbeer, vaak met een latei aan de bovenkant en versieringen aan de uiteinden. In latere periodes zijn stalen I-profielen steeds vaker toegepast ter vervanging van houten balken, waardoor grotere overspanningen mogelijk werden en de gevelingen op tijd konden meegroeien met de veranderende architectuur.
Inleiding tot draagbalken en hun functies
Een dragende balk, in de bouw ook wel ligger genoemd, is een essentieel element dat verticale belastingen - zoals het gewicht van verdiepingen, het dak, maar ook meubilair en bewoners - veilig verdeelt naar opleggingen en uiteindelijk naar de fundering. De balk kan in verschillende materialen voorkomen: hout, staal of beton. Belangrijke varianten zijn onder meer houten balken (moerbalken en kinderbinten), stalen balken (H-, I-, U-profielen) en betonnen balken (gewapend of voorgespannen). Een latei boven een raam- of deuropening vangt de belasting van het metselwerk erboven op en voorkomt scheuring of inzakking van de opening.
Historische context en evolutie van puien
Oorspronkelijk werden dragende elementen vaak uit hout vervaardigd, waarbij verbindingen zoals pen-en-gat en houten toognagels voorkwamen. Met de opkomst van gietijzer en later staal kwamen sterke, weinig doorslaggevende balken in gebruik, waardoor grotere openingen en ruimten mogelijk werden. De Industriële Revolutie bracht de doorbraak van staal in de constructie, met de I- en H-profielen die zich als standaard voor zware constructies vestigden. Gelijktijdig ontstond gewapend en voorgespannen beton, wat langere overspanningen en grotere open ruimtes mogelijk maakte. Deze ontwikkelingen gaven architecten en bouwers de vrijheid om gevels te ontwerpen met minder dragende muren en meer transparantie, terwijl het gewicht veilig werd afgedragen.
Dragende balken: types, namen en toepassingen
Welke balken in een gebouw gebruikt worden, hangt af van de belasting, de overspanning en de gewenste esthetiek. Hieronder volgen de belangrijkste soorten en hun functies:
- Hout: traditionele balken zoals moerbalken (van muur tot muur die kinderbinten dragen) en moerbalken met kinderbinten. Een gording in het dak draagt het dakvlak en de spanten. Een spant (dakspant) loopt meestal evenwijdig aan het dak.
- Staal: profielen zoals H-, I-, U-, L- en T-profielen. Een I-profiel biedt een goede sterkte-gewichtverhouding en wordt vaak gebruikt boven puien, bij uitbouwen of open gevels. Een stalen HEA- of I-balk wordt vaak toegepast voor grotere overspanningen en om de verdieping te dragen.
- Beton: gewapend beton combineert trek- en drukkrachten via wapening, terwijl voorgespannen beton met gestrekte staalwapening nog hogere belasting en minder doorbuiging mogelijk maakt.
Belangrijke concepten in de praktijk:
- Een draagmuur vereist zorgvuldige bepaling van de belasting en correcte dimensionering van de balk, anders kan sprake zijn van scheurvorming, doorbuiging en mogelijk instorting.
- Bij een open leefruimte kan een draagmuur vervangen worden door een stalen balk of een betonnen latei om de load te dragen; deze moet altijd berekend en gestaafd worden.

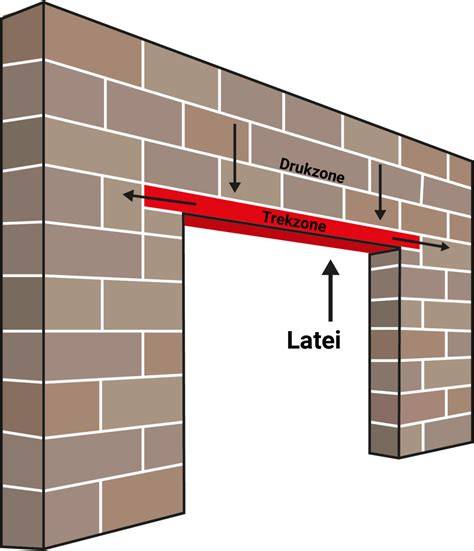

- Een latei is vaak onzichtbaar verborgen in het metselwerk maar draagt de belasting van het metselwerk en de constructie erboven over de opening.
Praktijkvoorbeelden en situaties rond puien boven deuren
In veel oudere panden zijn houten puien met aansluiting aan pen-en-gat verbindingen en houten toognagels gangbaar. Bij deze constructies kan de rozet het versierde uiteinde zijn van een draaidend of boutvormig I-profiel. In de praktijk kan een puibalk aanzienlijk lager liggen dan de verdiepingsvloer en kan een uitkragende verdieping boven de pui ontstaan. Wanneer de gevel te zijner tijd klimt, kan een stalen I-profiel met houten vulling de draagkracht leveren terwijl het zicht aan de buitenzijde beperkt blijft. In moderne renovaties kan een houten puibalk vervangen worden door een stalen I-profiel om overspanningen groter te maken en esthetische aanpassingen mogelijk te houden.
Bij renovatie- of uitbreidingsprojecten is het cruciaal om dragende elementen te identificeren en te beoordelen of een opening in een draagmuur veilig is. Voor deuren in draagmuren zijn constructieve aanpassingen nodig, waaronder het plaatsen van een draagconstructie (stalen balk of betonnen latei), stempels tijdens de werkzaamheden, versteviging van zijkanten en een adequate afwerking na plaatsing. Vaak vereist dit een constructieberekening en een officiële vergunning. In sommige gevallen kan het nodig zijn om de kap of structurele elementen aan te passen voordat de deur geplaatst kan worden, afhankelijk van de exacte ruimte en balkpositie.
Constructieve regels en normen in Nederland
De veiligheid van draagbalken wordt gewaarborgd door het Bouwbesluit en de Eurocodes. Het Bouwbesluit specificeert de algemene eisen voor constructieve veiligheid, terwijl de specifieke berekeningen zijn ondergebracht in de NEN-EN normen (de Europese normen geïmplementeerd als Nederlandse normen). Voor staal, hout en beton zijn relevante normen bijvoorbeeld NEN-EN 1993 (staal), NEN-EN 1995 (hout) en NEN-EN 1992 (beton), met de basis NEN-EN 1990 en NEN-EN 1991 betreffende grondslagen en belastingen. Correct dimensioneren zorgt voor voldoende draagkracht en stabiliteit, terwijl onjuiste berekeningen kunnen leiden tot scheurvorming, doorbuiging of instorting. Een constructievergunning vereist doorgaans een constructieberekening en bouwtekeningen met de wijzigingen.
Veelvoorkomende vragen en praktische tips
Wil je bijvoorbeeld een deuropening maken in een draagmuur? Dan is de eerste stap het vaststellen of de muur daadwerkelijk dragend is. Daarna berekent men de belasting als basis voor de benodigde ondersteuning. De uiteindelijke opening wordt bepaald door de gewenste breedte; hoe breder de opening, hoe zwaarder de overspanning die de balk moet dragen. Constructieve aanpassingen omvatten vaak een draagconstructie (stalen balk of betonnen latei), stempels, versteviging van de zijkanten (penanten) en afwerking na installatie. Een vergunning is vaak vereist als het gaat om een constructieve wijziging. Een te kleine of verkeerd geplaatste balk kan leiden tot instabiliteit, waardoor time to market en veiligheid in het gedrang komen. Het is daarom raadzaam om een constructeur te betrekken en, indien mogelijk, de gemeente en de architect te raadplegen bij ingrepen in draagmuren.
Monitoren en documenteren
Tijdens de uitvoering is het aanbrengen van stempels en het zorgvuldig volgen van de hoogte en positie van de balk cruciaal. In projecten met mansardekappen en complexe balkindelingen kan een draaglokatie misleidend zijn; het advies is om altijd de constructie te controleren met een professional voordat sloop- of aanpassingswerkzaamheden beginnen. De optimale aanpak combineert bouwkundige berekeningen, duidelijke tekeningen en afstemming met lokale regelgeving.
Voorbeeldsituatie: Een deur in een draagmuur vereist mogelijk een stalen balk of een betonnen latei en een versteviging van de zijkanten. De keuze hangt af van de overspanning, belasting en esthetiek. In veel gevallen kan een staalbalk net binnen het plafond worden weggewerkt, terwijl de io-behoefte aan structurele aanpassing voor de gevel blijft bestaan.
Samenvatting van belangrijkste concepten
- Dragende balken dragen verticale lasten en leiden krachten naar de fundering; herkenning van muurtype is cruciaal.
- Materialen: hout, staal en beton hebben elk hun toepassingsgebieden, met voor staal vaak I- en H-profielen voor zware overspanningen.
- Lateien en gordingen zijn sleutelcomponenten boven openingen en daken, die de belasting verdelen.
- Eurocodes en het Bouwbesluit bieden normen en berekeningstools; onjuiste dimensionering kan gevaar opleveren.
- Bij veranderingen in draagmuur: constructieberekening, vergunningen en mogelijk consult met constructeur zijn noodzakelijk.
Relevante opleidingen en bronnen
De evolutie van dragende balken van houten stammen naar staal en beton illustreert de technologische vooruitgang in bouwmethoden. De moderne praktijk combineert esthetiek, efficiency en veiligheid door middel van nauwkeurige berekeningen en erkende normen.
