Het bevestigen van balken tegen een muur is een veelvoorkomende bouwkundige taak, essentieel voor constructies zoals overkappingen, vloeren, serres of carports. De keuze voor een specifieke bevestigingsmethode hangt af van diverse factoren, waaronder de aard van de muur, de beoogde belasting en de gewenste esthetiek. Er zijn verschillende technieken beschikbaar, elk met eigen voor- en nadelen.
Verschillende Bevestigingsmethoden
Balken kunnen op vier hoofdwijzen aan een muur worden bevestigd:
- Het inmetselen van de balk in een uitsparing in de muur.
- Het gebruik van een balkdrager.
- Het toepassen van een raveeldrager.
- Het monteren van een dwarsbalk aan de bestaande muur, waaraan vervolgens de uiteindelijke balken worden bevestigd.
1. Balk Inmetselen in de Muur
Het inmetselen van een (steun)balk is een robuuste methode die geschikt is voor diverse toepassingen, zoals het plaatsen van een nieuwe overkapping, het leggen van een nieuwe vloer of het creëren van een opening in een bestaande muur. Deze methode vereist echter het maken van een gat in de muur, wat nauwkeurigheid vraagt en rekening moet houden met de muurdikte en eventuele bovenliggende constructies. Bij een te dunne muur kan de balk aan de andere zijde uitsteken, en de muur mag niet te zwaar belast worden. Het is raadzaam om de belasting vooraf te laten berekenen.
Stappenplan voor het Inmetselen van Balken
- Teken de omtrek van de balk nauwkeurig af op de muur.
- Wees voorzichtig met de stuclaag om beschadiging te minimaliseren.
- Slijp de uitsparing uit met een slijpschijf. Voorkom scheurvorming. Alternatief is uitboren, wat langzamer maar veiliger is.
- Gebruik onderleggers om de stalen of betonnen balk waterpas te plaatsen.
- Vul het gat rondom de balk op met cement en laat dit enkele dagen uitharden. Verwijder de stutten pas na volledige uitharding.
2. Balk Bevestigen met een Balkdrager
Een alternatief voor inmetselen is het gebruik van een balkdrager. Deze zijn ideaal voor de eindoplegging van gordingen of houten balken en voorkomen direct contact met de muur, wat vochtaantasting van de balk tegengaat. Balkdragers zijn verkrijgbaar met een lange horizontale lip, een korte horizontale lip of zonder lip.
3. Balk Bevestigen met een Raveeldrager

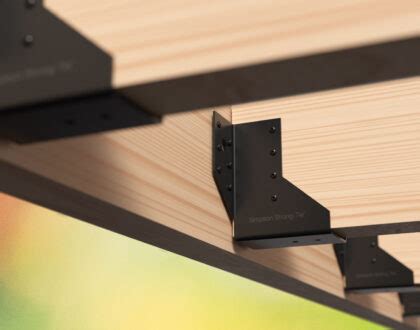

Raveeldragers zijn speciaal ontworpen balkdragers voor het onderling verbinden van houten balken, met name geschikt voor het bevestigen van zwaar belaste dwarsbalken (vloerbalken). Er zijn twee types: met lip en zonder lip (ook wel strip genoemd). De lip kan om de moerbalk geslagen worden, terwijl de uitvoering zonder lip doorgaans zwaarder is dan een gewone balkdrager.
4. Houten Dwarsbalk Aanbrengen
Indien er uitsluitend een stenen muur beschikbaar is, kan een houten dwarsbalk eerst aan de muur worden bevestigd. Hiervoor is het gebruik van stevige balkpluggen of keilbouten essentieel om een solide verbinding te garanderen. Vervolgens kunnen met raveeldragers de haakse balken worden bevestigd. Bij twijfel over de constructie is het raadzaam een constructeur te raadplegen.
Muurankers: Een Historische en Structurele Functie

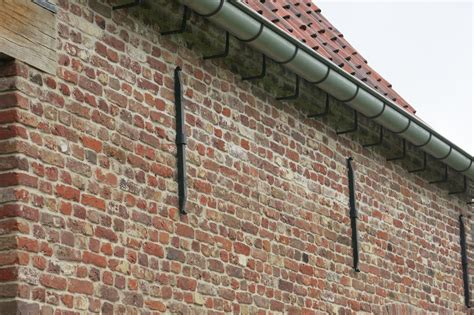

Muurankers, ook wel gevelankers genoemd, zijn smeedijzeren staven die oorspronkelijk werden gebruikt om balken en stijlen aan muren te bevestigen en de muren te beschermen tegen uitwijken. Een muuranker bestaat uit een 'strop' die loodrecht in de muur loopt en aan de balk is bevestigd, en een 'schieter' die door het oog van de strop steekt. De horizontale strop is voorzien van een oog waar de verticale schieter doorheen gaat. De schieter drukt tegen het muurwerk, waardoor het anker de balk stevig tegen de muur houdt.
Muurankers kunnen verschillende vormen hebben: recht, gekromd, C-, S-, X- of Y-vormig, en zelfs versierd als sierankers. Oudere huizen kunnen aan de weelderigheid van de ankers worden herkend. In dikke muren of spouwen kunnen ankers ingemetseld worden als 'blindanker', waarbij soms geen schieter nodig is als de ingemetselde strop voldoende stabiliteit biedt.
Bij renovaties kunnen muurankers tijdelijk verwijderd worden. De toepassing van muurankers nam na 1930 af. In de context van oude woningen met kalkmortel bieden chemische ankers mogelijk geen zinvolle oplossing. Het is belangrijk te erkennen dat muurankers een samenspel vormen met de constructie en dat ingrijpende wijzigingen aan het bestaande systeem overwogen moeten worden.
Specifieke Bevestigingsmaterialen en Technieken
Voor het monteren van houten balken aan stenen muren zijn diverse bevestigingsmiddelen beschikbaar. Een populaire en eenvoudige methode is het gebruik van kozijnpluggen (ook wel slagpluggen genoemd). Deze worden snel gemonteerd door ze met een hamer in te slaan.
Kozijnpluggen: Montage en Gebruik
- Boor gaten in de balk met een diameter die overeenkomt met de plug (bijvoorbeeld 11.0 mm voor 50 mm dikke balken). Plaats de gaten om de 50 cm.
- Bepaal de positie van de balk aan de muur en zorg dat deze waterpas hangt.
- Tik met de betonboor door de voorgeboorde gaten in de balk om de exacte boorlocaties op de muur aan te geven. Boor bij voorkeur in vol steen voor maximale stevigheid.
- Bereken de boordiepte: lengte kozijnplug - dikte balk + 10 mm. Gebruik tape op de boor als indicator.
- Plaats de balk terug tegen de muur.
- Plaats de kozijnpluggen in de geboorde gaten en sla ze met de schroef in één keer door de balk in de muur. De plug zet uit en creëert een stevige verankering.
Bij langere balken is hulp aan te raden, of het gebruik van stempels om de balk te ondersteunen. Kozijnpluggen bieden een nette afwerking.
Keilbouten
Een andere optie zijn keilbouten, die theoretisch meer draagkracht kunnen bieden, afhankelijk van de kwaliteit van de gevel. Keilbouten met een doorsteekfunctie worden direct door het hout in de muur geboord. Het is belangrijk om niet te diep te boren, zodat de moer goed aangedraaid kan worden. Indien te diep geboord is, kunnen extra ringetjes helpen de moer op de juiste hoogte te brengen. Keilbouten geven een robuuster en meer industrieel uiterlijk dan kozijnpluggen.
Strijkbalken

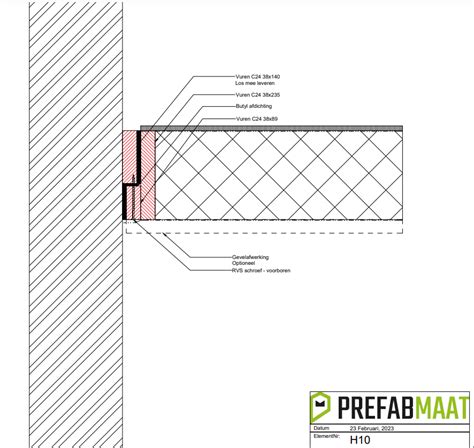

De strijkbalk is de eerste balk die evenwijdig aan de muur loopt. De afstand tot de muur is doorgaans beperkt (50-120 mm) om te voorkomen dat vloerdelen onder zware belasting bij de muur gaan doorbuigen. Directe bevestiging aan een buitenmuur wordt afgeraden vanwege vochtproblemen; een tussenmuur is geschikter. Muur- en strijkbalkankers verbinden de balklaag aan de gevel om uitknikken te voorkomen.
Cederplanken en Gevelafwerking

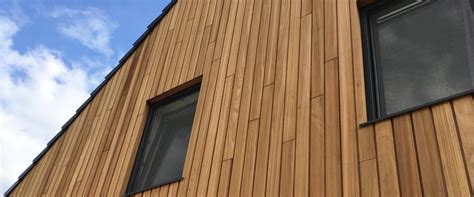

Bij het bekleden van gevels met cederplanken (planchetten) is het belangrijk rekening te houden met de natuurlijke vergrijzing van het hout. Onbehandeld cederhout zal na verloop van tijd mooi grijs worden. Behandeling kan leiden tot ongewenste verkleuringen, zoals zwart uitslaan. Redceder kan kleurstoffen uitspoelen, wat kan leiden tot vlekken op de onderliggende gevel. Preventieve maatregelen, zoals het vooraf bevochtigen van de planken of het gebruik van een 'bloedstopper', kunnen dit verminderen. Plaatsing met de tand naar de regenrichting en het gebruik van een gevelpan of stormplank zijn aan te bevelen voor een optimale afwerking.
