Er is geen Europese norm voor “Glasdaken”, zoals dat wel is voor vliesgevels (NEN-EN 13830) en deuren en ramen (NEN-EN 14351-1).
Deze normering is voornamelijk constructief bedoeld en mist voor glasdaken enkele wezenlijke onderdelen.
Het toepassingsgebied van deze eisen en adviezen glasdaken betreft achteroverhellende uitwendige scheidingsconstructies met een hoek van 0 graden tot en met 80 graden ten opzichte van het horizontale vlak, waarbij glas en/of panelen als vulling gebruikt worden.
Bij lagere hellingen wordt vaak gesproken over glasdaken en bij hogere hellingen over schuine glasgevels.
Bij een strook spreken we vaak over lichtstroken of dakbeglazing. Voor alle bovengenoemde situaties hanteren we de benaming glasdaken.
Kunststof lichtstraten vallen hier niet onder, deze vallen onder NEN-EN 14963.
Het glasdak is een uitwendige scheidingsconstructie voor verblijfsruimten en verkeersruimten van alle soorten gebouwen.
De criteria zijn ook bruikbaar voor toepassingen zoals atria, overkappingen van stations, ziekenhuizen en winkelpassages, echter met dien verstande dat een aantal eisen, zoals thermische isolatie niet van toepassing hoeft te zijn.
In deze kwaliteitseisen en adviezen staan de eisen vernoemd waaraan een glasdak dient te voldoen.
Waterdichtheid is zeer belangrijk bij liggende constructies en dient de onderliggende constructie hierop afgestemd te zijn.
Om te bepalen welke glasdiktes en roedeprofielen moeten worden toegepast in glasdaken, is het van belang om te weten welke krachten er op de beglazing en onderliggende constructie komen.
De wind- en sneeuwbelastingen zijn afhankelijk van de situatie en locatie.
De wind die tegen/langs een gebouw blaast, resulteert in krachten op het glasdak.
Dit kunnen drukkrachten maar ook trekkrachten zijn, door windzuiging.
De hoogte van het gebouw is bepalend voor de windbelasting op het glasdak.
Men kan zich indenken dat de windkracht hoger in de lucht meer kracht heeft dan op de grond.
Hogere gebouwen moeten berekend zijn op een hogere windbelasting.
In de Eurocode zijn waardes opgenomen tot 200 meter hoog.
In Nederland zijn 3 windgebieden aangewezen.
De afbeelding hieronder laat voor elke provincie zien in welk windgebied deze ligt.
Hierbij heeft windgebied 3 de laagste windbelasting (binnenland) en loopt het per windgebied op.
Een gebouw op een open vlakte zal logischerwijs meer vatbaar zijn voor wind dan een gebouw in een stedelijk gebied.
Langs de hele kust, inclusief het IJsselmeer en Markermeer en de eilanden is een kustzoneaangewezen.
Deze lijn wordt ook wel windzone 0 genoemd.
Zoals boven beschreven kan het voorkomen dat een gebouw in bebouwd gebied kan staan, maar toch als onbebouwd gezien moet worden, omdat het gebouw hoger is dan de omliggende bebouwing.
Er is sprake van een bebouwde omgeving als de ruwheidslengte van het omliggende terrein in een bepaalde sector groter of gelijk is aan 0,7 m.
Onderdeel van het terrein rondom een bouwwerk, dat zich over hoeken van circa 45º rondom het bouwwerk uitstrekt tot een afstand tussen 50 maal de bouwwerkhoogte en ten hoogste 5 km.
Maat voor de ruwheid van het terrein ten aanzien van de wind.
In het algemeen zal de dakbeglazing op het hoogste punt van het gebouw geplaatst worden.
Voor een glasdak op een lager gelegen dakdeel moet de gebouwhoogte van een eerstvolgende gebouwdeel worden aangehouden.
Voor het glasdak op onderstaande figuur dient gebouwhoogte h2 te worden aangehouden.
Op basis van deze gegevens wordt conform de Eurocode een stuwdruk bepaald.
De stuwdruk Pw wordt uitgedrukt in N/m2.
Nu bekend is waar het gebouw zich bevindt en hoe hoog het gebouw is, kijken we naar het glasdak zelf.
Wat voor soort overkapping is het? Waar ligt het op het dakvlak en onder welke helling ligt het glasdak?
Deze vragen hebben betrekking op de windvormfactoren, die verrekend moeten worden met stuwdruk om de windbelasting op het glasdak te bepalen.
De totale windbelasting wordt dan: Ct .
De invloed van de positie op de totale windbelasting is hoog.
In veel gevallen valt een groot deel van het dak onder positie ‘Midden’.
Echter voor de continuïteit van de dakbeglazing wordt standaard positie ‘Rand’ aangehouden.
*: een open gebouw heeft als aandachtspunt dat obstakels onder de kap de windstromen kunnen beïnvloeden.
Er moet rekening gehouden worden met een zogenaamde blokkeringsgraad φ.
Wanneer er sneeuw op het dak ligt, resulteert dit in een drukbelasting op het glasdak.
De karakteristieke sneeuwbelasting sk voor Nederland conform de Eurocode op de grond is 700 N/m2.
Dit is de sneeuw die loodrecht op het aardoppervlak valt.
Bij hellingen vanaf 30° loopt de sneeuwbelasting af tot 0 bij een helling van 60°.
S = μi . sk . Ce .
Hierin is μi de sneeuwvormfactor, die afhankelijk is van het daktype en omgevingsfactoren.
Dit wordt in de NEN-EN1991-1-3+C1 beschreven per daktype (paragraaf 5.3.2 t/m 6.2).
Er zijn 8 keuzes, waarvan 6 daktypes.
Dergelijke berekeningen kunnen ook mogelijk zijn zonder sneeuwlast.
Het eigen gewicht wordt bepaald door de dikte van het glas.
De belasting loodrecht op de ruit wordt berekend met: dikte beglazing . gewicht glas (=0,025 kN/m²) .
Glas wordt in steeds meer situaties toegepast, waarbij ook beloopbare varianten niet meer uitzonderlijk zijn.
De belastinggevallen worden in deze paragraaf beschreven om een beeld te krijgen van de impact op de beglazing.
De hoogte van de (vloer)belastingen is in de Eurocode bepaald door gebruiksklasse te onderscheiden.
Binnen de klassen is een onderverdeling gemaakt naar type vloer / horizontaal vlak.
Klasse H gaat over beloopbare daken voor onderhoud en schoonmaakwerkzaamheden.
Hierbij is het dak niet publiekelijk toegankelijk en gelden er daardoor aanzienlijk lagere ontwerpbelastingen.
Dit komt omdat verwacht mag worden dat het dak betreden wordt door vakbekwame personen met kennis van de te volgen procedures om te kunnen werken op een (glas)dak.
Bij het ontwerpen van een glasdak dient rekening gehouden te worden met de wijze van schoonmaken.
Ook wettelijk gezien moeten architecten en ontwikkelaars gebouwen realiseren die in gebruiksfase onderhouden kunnen worden.
Om de schuine glasgevels te kunnen onderhouden, moeten ze toegankelijk zijn voor onderhoudspersoneel.
Bereikbaarheid vanaf belendende daken of een onderhoudsinstallatie wordt voorgeschreven.
De ontwerper vindt een glazenwasinstallatie echter vaak “beeldvervuilend”.
Steeds vaker wordt dan ook geëist dat het glas incidenteel beloopbaar wordt uitgevoerd om onderhoud en schoonmaakwerkzaamheden uit te kunnen voeren.
In NEN 2608-2014 wordt meer uitleg gegeven over de normering rondom beloopbare beglazing.
Wanneer is er sprake van beloopbaarheid ten behoeve van onderhoud en reparatie?
Als uit het schema blijkt dat het glas niet beloopbaar uitgevoerd hoeft te worden, moet het toch doorvalveilig zijn.
De kans bestaat namelijk dat de glazenwasser tijdens het schoonmaken vanuit bijvoorbeeld de dakgoot struikelt en op een ruit valt (stootbelasting).
Tabel 1 en 2 geven de rekenwaarden voor veranderlijke en bijzondere belasting tbv onderhoud en reparatie van incidenteel beloopbaar glas.
Tabel 1. Beloopbaar t.b.v. Tabel 2. Beloopbaar t.b.v.
De normtekst impliceert dat transparante dakafwerkingen niet beloopbaar hoeven te zijn, omdat men kan zien dat er geen dragende constructie onder de persoon aanwezig is.
Echter in de normen staat ook dat constructies onderhouden moeten kunnen worden.
Glasdaken dienen dan ook incidenteel beloopbaar te moeten zijn om het dak te kunnen onderhouden.
De belasting conform tabel 6.10 dient aangehouden te worden.
Met bovengenoemde belastingen, kan bepaald worden welke glassamenstelling benodigd is om de optredende belastingen af te kunnen dragen.
Voor de glasdikteberekening wordt gebruikt gemaakt van de NEN 2608:2014.
De roedes moeten in ieder geval voldoen aan de doorbuigingseis van 1/250ste van de overspanning van de roede.
Per 1 juli 2014 geldt de verplichting een CE markering en Prestatieverklaring (DoP) op te stellen voor stalen en aluminium constructiedelen in een gebouw.
Binnen de bedrijfscertificering is de keuze uit 4 certificeringsniveaus ’s, gebaseerd op de uitvoeringklasse EXC 1, 2, 3 en 4.
Alle bedrijven die glasdaken in hun programma hebben dienen minimaal een certificering te hebben.
In NEN-EN 1365-2:2014 staat onder annex A omschreven hoe een glasdak getest moet worden.
Zoals de test wordt uitgevoerd, zo moet ook de toepassing in de praktijk zijn.
Dat wil dus onder andere zeggen dat de grootst geteste ruitmaat toegepast mag worden in deze maat of kleiner.
Zoals de detaillering getest is, moet deze ook toegepast worden.
Meer nog dan stabiliteit biedt de constructie een dusdanige bescherming dat warmtestraling aan de niet-brandzijde gedurende een bepaalde tijd (30-60-90-120 minuten) onder de waarde van 15 kW/m² blijft.
Onder deze waarde blijft de stralingswarmte aan de niet-brand-zijde van de constructie dermate laag, dat objecten aan deze zijde binnen 1,5 meter van de constructie staan niet spontaan ontbranden.
Naast stabiliteit zorgt de constructie ervoor dat de temperatuur van de niet-brandzijde gedurende de ontwerptijd niet stijgt boven de 140ºC gemiddeld over de totale oppervlakte met een maximale piek van 180ºC op een bepaald punt).
Dit is de zwaarste brandwerende eis.
De meeste glasdaken worden opgebouwd door middel van een droogbeglazingssysteem, dit is een methode, waarbij geen gebruik gemaakt wordt van kit.
Bij droogbeglazing wordt de afdichting met behulp van flexibele dichting gerealiseerd.
Gekeken wordt naar geldende eisen op gebouw niveau van utiliteitsgebouwen en woningen.
Waterdichtheid is natuurlijk zeer belangrijk.
De waterdichting van een glasdak vereist daarom extra aandacht, immers bij regen en wind wordt het water meteen over de glasconstructie getransporteerd.
Bij een glasdak spreken we over roeden en dwarsroeden (stijlen en regelsgenoemd in verticale beglazing).
Uiteraard moet de buitenzijde van de glasconstructie zo goed mogelijk afgesloten worden.
Dit kan door een afdeklijst aan te brengen, waarbij de dichtingslippen zorgen voor de meeste afdichting (buitendichting).
Om een goede dichting te verkrijgen, maar de ruitranden niet teveel onder spanning gezet worden (wat breuk tot gevolg kan hebben) moeten de rubbers een inklemmingsdruk van 1500 N/m hebben.
Er moet echter van uitgegaan worden dat wat water de constructie binnendringt.
Dit lek- (maar ook condens-) water moet op een gecontroleerde wijze naar buiten gebracht worden.
De watervoerende laag van de dwarsroede moet daarom hoger liggen dan die van de hoofdroede.
Dwarsroede moet waterdicht verbonden worden met hoofdroede.
Dit gebeurt met een EPDM rubber, waardoor ook de contactgeluiden bij temperatuurswisselingen worden opgevangen.
Het waterbergend vermogen van een dwarsroede is minder dan dat van de hoofdroede, immers al het water van de dwarsroeden moet door de hoofdroede worden afgevoerd.
Over het algemeen dienen dwarsroeden en hoofdroeden voor glasdaken een diepere sponning te hebben dan stijlen en regels voor gevelbouw.
De dichting aan de binnenzijde van de roeden en dwarsroeden is zeer belangrijk.
Glasdaken dienen beproefd te worden op waterdichtheid.
Hiervoor moeten deze in een helling van 15° getest worden volgens EN 1027:2000 Ramen en deuren- Waterdichtheid-Beproevingsmethode en geclassificeerd worden volgens EN 12208:1999 Ramen en deuren-Waterdichtheid-Classificatie.
In de test moeten de standaard aansluitingen getest worden. Dat wil zeggen een nok-, voet- en kantlijstaansluiting.
Goede verbinding tussen hoofdroede en dwarsroede.
Waterdicht en zorgen dat bij uitzetting en inkrimping er geen storende geluiden komen.
Door toepassing van manchet kan dit opgelost worden.
Binnendichting is de belangrijkste dichting. Buitendichting moet voldoende waterkerend zijn.
Aansluiting met de bouwkundige constructie moet ook waterdicht en luchtdicht worden uitgevoerd.
Dit kan door te werken met folies.
Vaak vormt het glasdak de scheiding tussen buiten en binnen.
Er zijn een drietal waarden van het glas belangrijk om problemen te voorkomen: de U-waarde, de g-waarde en de Lt-waarde.
Een lage g-waarde betekent dat de ruiten een grote zonwering hebben, dit gaat wel ten koste van de lichttransmissie.
Warmteverlies door een glasdak (Uw) wordt bepaald door drie parameters: U-waarde frame, U-waarde glas en U-waarde omranding glas.
De Ug (U-waarde glas) is belangrijk, waarbij in ogenschouw genomen moet worden dat de U-waarde bepaald volgens de EN 410 een U-waarde is die door verticaal geplaatst glas gaat.
Een ruit in een helling heeft een andere (slechtere) U-waarde.
Het is beter om te spreken over Ug en Ug-helling om duidelijkheid te scheppen.
Daarnaast is het type spacer belangrijk voor het lineair warmteverlies.
Dit wordt uitgedrukt in de -waarde.
Een aluminium spacer heeft een slechtere waarde dan een RVS spacer of kunststof spacer.
De juiste Uf-waarde van een gevelelement kan worden bepaald.
NEN -EN -ISO 10077-1 stelt in de bijlage de U-waarde voor de profielen vast.
Het betreft hier de U-waarde voor zowel houten, kunststof als aluminium profielen.
Op grond van de profielopbouw en materiaalsoort kan de U-waarde van het profiel worden bepaald.
Er bestaat de mogelijkheid om U-waarden van profielen d.m.v. een computerprogramma (zoals Flixo) te berekenen.
De te gebruiken materiaaleigenschappen zijn in de norm NEN- EN-ISO 10077-2 vastgelegd en mogen alleen bij aanwijsbare betere prestaties worden veranderd.
De daadwerkelijke meting van de Uf-waarde is de nauwkeurigste manier van bepalen van de Uf-waarde.
En meestal leveren de uitkomsten ook nog de nauwkeurigste waarden op.
Volgens het Besluit bouwwerken leefomgeving (Bbl) geldt de eis voor gevelelementen dat de U-waarde volgens NEN1068 ten hoogste 2,2 W/(m².K) mag bedragen, met een gemiddelde U-waarde van maximaal 1,65 W/(m².K).
Een goede luchtdichtheid is essentieel voor het energiegebruik en ook voor de behaaglijkheid in een ruimte.
De binnendichting is hierin essentieel.
Glasdaken dienen beproefd te worden op luchtdoorlatendheid.
Hiervoor moeten deze in helling van 15° getest worden volgens EN 1026:2000 Ramen en deuren-Luchtdoorlatendheid-Beproevingsmethode en geclassificeerd worden volgens EN12207:1999 Ramen en deuren-Luchtdoorlatendheid-Classificatie.
In de test moeten de standaard aansluitingen getest worden.
Dat wil zeggen een nok-, voet- en kantlijstaansluiting.
In NEN 2778 tabel 2 staat omschreven aan welke toetsingsdruk in Pa minimaal voldaan moet worden.
De uitvoering van een glasdak vereist extra aandacht. Voorkom vallen van lasten, zorg dat de mate...
Wij zijn een one-stop-shopWe willen meer voor u zijn dan een doorsnee glas webshop.
We onderscheiden ons, zeker op gebied van beloopbaar glas, met een service van A tot Z.
U kunt bij ons natuurlijk het beloopbare glas los krijgen.
Uw veiligheid gegarandeerdBeloopbaar glas is een element in uw woning waar u jarenlang van kunt genieten.
U wilt zich dan ook geen zorgen hoeven te maken om uw naasten en uzelf, wanneer over het glas wordt gelopen.
In de meeste gevallen laten we bij de montage daarom een statische berekening uitvoeren.
U bent snel geholpenIn de meeste gevallen heeft u bij ons al een offerte binnen 1 - 2 dagen.
Wanneer we bij u langs moeten komen om te meten gebeurt dit vaak dezelfde week nog.
En zo kort mogelijk nadat het glas uit productie komt leveren en/of plaatsen we het glas.
Een oplossing voor iedere situatieWanneer u twijfelt of we u verder kunnen helpen, neem dan vooral contact op.
We hebben over de jaren beloopbaar glas geplaatst in de meest uiteenlopende situaties.
De dikte van het glas hangt af van de situatie.
Voorbelangrijk is de oppervlakte en of het om een openbare ruimte of privé situatie gaat zijn hierbij bepalend.
Voordat we een prijs afgeven schatten we graag eerst het werk in.
We willen u namelijk niet van foutieve informatie voorzien.
Er komt bij beloopbaar glas meer kijken dan zomaar een glasplaat leveren.
We kunnen een volledige constructie op maat produceren.
Afhankelijk van de situatie en uw wensen werken we hiervoor met hout, staal en zelfs met glas.
Of het glas moet worden opgedeeld, en in hoeveel delen dan, hang af van de afmetingen en het soort constructie.
Beloopbaar glas is dik en daarom ook snel zwaar.
Het glas moet nog wel hanteerbaar blijven.
Wanneer u niet wilt dat het glas volledig helder is kunt u kiezen voor een matte variant.
We werken dan in de meeste gevallen met glas met een matte folie tussen de lagen glas.

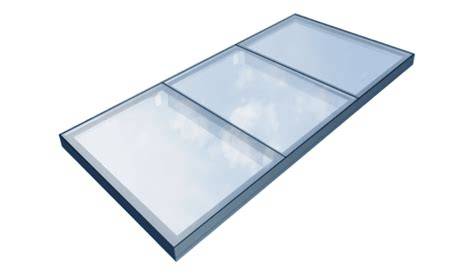

Beloopbaar glas bestaat uit meerdere glasplaten met daartussen lagen folie.
Hierdoor wordt het glas sterk en veilig genoeg om erover te kunnen lopen.
Zo veilig is het glas in je VELUX dakraam
Beloopbaar glas is erg zwaar, houd hier rekening mee.
Glas weegt 2,5 kg per vierkante meter per millimeter dikte.
Een beloopbare glasplaat van 1000x1000mm met een dikte van 33mm weegt ongeveer 83 kg.
Beloopbaar glas in een een constructie heeft dus al snel een behoorlijk gewicht wat extra op de constructie rust.
Hier dien je met het ontwerp rekening mee te houden.
De minimale diepte van de ondersteuning dient 40 mm te zijn.
Je moet ook in acht nemen of er veel over het beloopbare glas heen wordt gelopen of niet.
Daarnaast kun je kiezen voor een heldere of matte ruit.
De dikte die het beloopbare glas moet hebben is afhankelijk van de afmetingen en toepassing.
Het glas moet namelijk dik genoeg zijn om het gewicht te kunnen dragen.
Daarnaast is ook het glasoppervlak van invloed op het berekenen van de glasdikte.
Hoe groter het oppervlak, hoe dikker de glasplaat moet zijn.
Zelf de dikte berekenen? Voor een glazen vloer op maat van 1 tot 2 vierkante meter moet de vloer minstens 34 millimeter dik zijn.
Deze vloerdikte geeft aan dat de vloer ongeveer 85 kilo per vierkante meter kan dragen.
Is het vloeroppervlak groter, bijvoorbeeld 2 tot 2,5 vierkante meter? Dan is 40 millimeter glasdikte nodig.
Voor winkelpanden wordt meestal een dikkere vloer geadviseerd, omdat er veel overheen gelopen wordt bij drukte.
Max. *Let op: de genoemde diktes betreffen een indicatie. Laat een glasexpert altijd een dikte berekening uitvoeren, voordat u beloopbaar glas laat plaatsen.
Hoe wordt beloopbaar glas geplaatst? De montage is afhankelijk van de toepassing.
Zo vereisen glazen traptreden op maat een andere montagemethode dan een glazen loopbrug.
Laat de op maat gemaakte glasplaten altijd plaatsen door een erkende glaszetter.
Voor vloerglasplaten of beloopbaar dak is er altijd een vierzijdige ondersteuning nodig.
Dit betekent dat de glasplaat aan alle vier zijdes ondersteund wordt door de constructie.
Daarnaast is er een opleg van minstens vijf centimeter per kant nodig.
U hebt de keuze uit verschillende extra opties bij de aanschaf van een glazen vloer.
Kies bijvoorbeeld voor een unieke kleur of patroon.
Of laat u bedrijfslogo in de constructie zandstralen!
Glazen vloeren worden vaak voorzien van een antislip laag.
Belangrijk is om de juiste glasdikte te laten berekenen, zodat de glazen vloer veilig is.
Wanneer een glazen vloer of traptreden nat worden, kan het zeer glad worden.
Dit kan gevaarlijke situaties opleveren.
Met een antislip-laag voorkomt u uitglijden.
Er wordt dan een dun laagje antislip op de op maat gemaakte glasplaat aangebracht.
De kosten zijn afhankelijk van het type antislip en de bewerking.
Beloopbaar glas op maat is verkrijgbaar in een transparante, semi-transparante en ondoorzichtige uitvoering, maar ook in verschillende kleuren.
Tijdens het produceren van de glasplaten worden er kleurpigmenten toegevoegd, waardoor de glasplaat een kleur krijgt.
Het is mogelijk om op maat gemaakt beloopbaar glas te laten bewerken met een patroon.
Het patroon wordt er meestal op gezandstraald.
Patronen geven een mooi effect en daarnaast ziet u niet alle vuiltjes die op de vloer liggen.
Bij de aanschaf van op maat gemaakt beloopbaar glas moet u op een aantal zaken letten.
Zo is er een bepaalde glasdikte nodig.
Hiervoor moet u onder andere weten wat het glasoppervlak wordt en hoeveel gewicht de glasplaat moet dragen.
Schakel daarom altijd een gespecialiseerde glaszetter in voor het bestellen van het juiste beloopbaar glas en laat het vervolgens op maat maken.
Wilt u een mooie glazen vloer in uw kantoor- of winkelpand laten plaatsen? Bent u van plan om een glazen beloopbaar dak op maat te laten plaatsen op het balkon? Of wilt u juist elegante en unieke glazen traptreden in uw woning? Dan heeft u speciaal beloopbaar glas nodig!
Vul het offerteformulier in voor een gratis en vrijblijvende offerte van een glaszetter uit de regio.
tags: #beloopbaar #glas #dak #dikte
