Indeling badkamer zones en beschermingszone volgens NEN 1010: drie regels voor veilige installatie

Water en elektriciteit vormen een combinatie die controle vereist. Elke zone bepaalt welke elektrische apparatuur daar mag worden geïnstalleerd. Dit is de zone met direct watercontact. (minimaal IPX5). Dit is het “droogste” deel van de badkamer, verder weg van waterbronnen. Stopcontacten in de badkamer worden uitsluitend in zone 3 geplaatst. Naast de zones is ook de montagehoogte belangrijk. stopcontacten - ca. lichtschakelaars - ca. Elk stopcontact in de badkamer moet tegen vocht beschermd zijn. die een veilig gebruik in het dagelijks leven ondersteunen.

Nen 1010 stelt daarom in deze ruimten aanvullende eisen aan de elektrische installatie en het daarop aangesloten elektrisch materieel. Overbrugt het lichaam een potentiaalverschil, dan bepaalt de weerstand van het lichaam en de weerstand van de vloer(bedekking) de grootte van de stroom door het lichaam (figuur 1). Elektrische installaties in ruimten met bad of douche in een nieuwe woning moeten voldoen aan het bouwbesluit. Dit kan door het toepassen van: Nen 1010, bepaling 415.2 en 701, Nen 4010, bepaling 4.1.6.

Drie kernregels en zone-indeling

In Nen 1010: 2015 zijn de eisen voor ruimten met bad of douche niet veranderd ten opzichte van Nen 1010: 2007. Een voorbeeld van een stroomketen met een beschermingstransformator is de zogenaamde scheertrafo. Bij een beschermingstrafo zoals de scheertrafo, wordt de primaire spoel aangesloten op 230 V fase en nul (Up). In de transformator is deze spoel gescheiden/geïsoleerd van de secundaire spoel. Op de secundaire spoel staat ook 230 V Us, maar deze 230 V is zwevend ten opzichte van aarde. Raakt een persoon een van beide aansluitdraden aan die zijn verbonden met de secundaire spoel en hij staat op de tegelvloer of raakt een met aarde verbonden object aan, dan gebeurt er niets gevaarlijks.

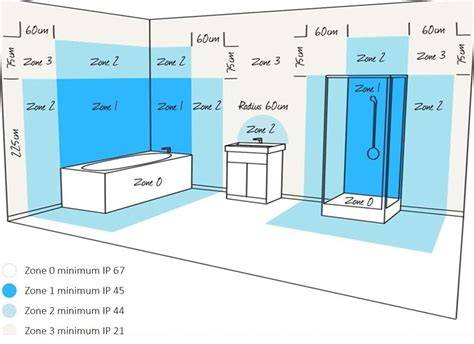

SELV-keten: Bij SELV-keten wordt gebruik gemaakt van een veiligheidstransformator of een geschikte elektronische omvormer met gelijkwaardige specificaties. De maximale spanningswaarde die moet worden toegepast, is afhankelijk van de zone waarin het elektrisch materieel wordt geplaatst dat door de omvormer wordt gevoed. In een ruimte met een bad of douche worden de volgende zones onderscheiden: zone 0, zone 1 en zone 2. Zone 0 is het gebied in de badkuip en douchebak tot 10 cm boven de betegelde vloer. Zone 1 betreft het gebied tot 225 cm recht boven zone 0 bij een tegelvloer of bij bad/douchebak. Zone 2 omvat 60 cm rondom zone 0 en zone 1 tot een hoogte van 225 cm. In elke zone worden eisen gesteld aan het elektrisch materiaal dat daarin wordt toegepast.

Zone 0

In zone 0 mogen alleen elektrische toestellen met een minimale bescherming IPx7 tegen vocht worden geïnstalleerd. Deze moeten vast zijn aangesloten, vast opgesteld en geschikt zijn om in zone 0 te worden geïnstalleerd volgens de fabrikantgegevens. IPx7 betekent ‘dompeldicht’: beschermd tegen waterindringing indien ondergedompeld (30 min op 1 m) en met een symbool herkenbaar. Voorbeelden: verlichtingsarmaturen in een bad, net boven de vloer. Dit elektrisch materieel moet worden gevoed door een SELV-keten met een maximale spanning van 12 VAC of 30 VDC. De voeding voor deze keten moet buiten zone 0 en 1 zijn geïnstalleerd.

Zone 1

In zone 1 mogen alleen elektrische toestellen ≥ IPX4 die vast zijn aangesloten en geschikt zijn om in zone 1 te worden geïnstalleerd volgens de fabrikantgegevens. Ook lasdozen en aansluitpunten voor het voeden van toestellen die in zone 0 en 1 mogen worden toegepast vallen hieronder, evenals toebehoren zoals contactdozen voor SELV-ketens met maximale spanning 25 VAC of 60 VDC. IPx4 betekent ‘spatwaterdicht’; beschermt tegen spattend water uit elke richting. Voorbeelden van materiaal: verlichtingsarmaturen, ventilatoren, TV-schermen en dergelijke. De voeding voor deze keten moet buiten zone 0 en 1 geïnstalleerd zijn.

Zone 2

Zone 2 omvat de ruimte rondom zone 0 en 1 tot een hoogte van 225 cm, met een straal van 60 cm rondom de bad/douche. In deze zone mogen armaturen en bepaalde andere toestellen met IPx4 geïnstalleerd worden. Let op: trafos en stopcontacten in zone 2 moeten voldoen aan IPx4 of hoger. Voor zone 2 geldt bovendien dat trekschakelaars en bepaalde zekeringen hier vaak toegepast worden, maar stopcontacten zijn hier normaal gesproken beperkt tot IP44 volgens de richtlijnen.

Zone 3 (buiten de zones): Alle gebieden die buiten de directe invloedssfeer van water vallen, dus buiten de zones 0, 1 en 2. In Zone 3 mogen gewone stopcontacten plaatselijk worden toegepast, maar altijd onder voorwaarden zoals: beschermd tegen vocht (IP44 of hoger) en aangesloten op een aardlekschakelaar. De voeding voor SELV-ketens moet buiten zone 0 en 1 blijven.

IP-waarden en schakelmateriaal in de badkamer

IP-waarde geeft aan hoe goed een apparaat beschermd is tegen stof en vocht. Voor de badkamer zijn de volgende IP-waarden bijzonder relevant: IP44, IP65 en hoger, IP67-IP68 voor uitzonderlijke toepassingen in zone 0. Zone 0 vereist IPx7, zone 1 minimaal IPx4, zone 2 minimaal IPx4, en zone 3 kan IPx1 of hoger hebben afhankelijk van toepassing. Verlichting in de badkamer moet voldoen aan de IP-eis van de zone waarin het armatuur wordt geplaatst. LED-verlichting is vaak een goede keuze vanwege energiezuinigheid en duurzaamheid in vochtige omgevingen.

• Klasse I: geaarde stopcontacten en verlichtingsarmaturen.
• Klasse II: dubbel geïsoleerde apparaten die werken op 230V.

Trekschakelaars mogen alleen in zone 1 en 2 worden toegepast. Het is niet toegestaan om een wasdroger vlak naast of in het bad en douche (in zone 0, 1 en 2) te plaatsen. De badkamer verdient een eigen groep in de groepenkast en alle groepen die de badkamer voeden moeten beveiligd zijn met een aardlekschakelaar van maximaal 30 mA.

Praktische installatie- en ontwerprichtlijnen

Bij het kiezen van schakelmateriaal in vochtige ruimtes geldt: materiaal speciaal ontworpen voor vochtige omgevingen; kunststof behuizingen zijn vaak beter bestand tegen corrosie; opbouwmodellen bieden extra bescherming doordat ze gesloten zijn. Aarding is essentieel; zorg ervoor dat schakelaars en stopcontacten altijd zijn aangesloten op een installatie met een aardlekschakelaar (minimaal 30 mA).

Kies voor waterdichte afdichtingen rondom randen en schroefgaten om vochtinsijpeling te voorkomen. Certificering zoals CE-markering en eventueel DEKRA/KEUR-garantie verhogen de betrouwbaarheid. Laat elektrische installaties in vochtige ruimtes altijd uitvoeren door een erkend installateur met kennis van NEN 1010. Verlichting boven de douche moet IP44 of hoger hebben; in zone 1 kan IPX5 of IPX4 vereist zijn afhankelijk van toepassing.

Veelgemaakte fouten en preventie

• Verkeerde IP-waarde gebruiken in vochtige zones.
• Plaatsing in de verkeerde zone zonder passende bescherming.
• Onvoldoende aarding of gebrek aan aardlekschakelaar.
• Gebruik van standaard binnenshuis schakelmateriaal in vochtige omgevingen.
• Nauwkeurig afkitten en afdichten bij montage om waterinsijpeling te voorkomen.

Het vermijden van deze fouten vereist zorgvuldige planning en professionele uitvoering. Laat u informeren en werk samen met een erkend installateur die ervaring heeft met elektrische installaties in vochtige ruimtes. Hiermee voorkomt u verrassingen bij keuringen en verhoogt u de veiligheid en duurzaamheid van uw badkamer aanzienlijk.

Praktische toepassing: voorbeelden en references

In huizen met een aardlekschakelaar worden de zones 0, 1, 2 en 3 duidelijk toegepast: zone 0 binnen het bad/douche; zone 1 tot 2,25 meter boven de bodem; zone 2 tot 60 cm rondom zone 1; zone 3 de rest van de badkamer. Voor infraroodpanelen en thermostaten gelden ook zone-gebonden vereisten: IP-waarden en ZLVS (Zeer Lage Veiligheidsspanning) bij specifieke toepassingen. Verlichting, verwarmingspanelen en andere elektrische apparaten moeten voldoen aan de geldende IP-waardes en zone-indeling.
