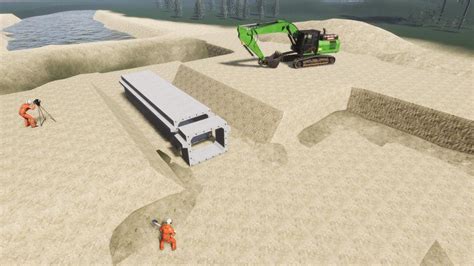

Stel je voor: een betonnen duiker die je eenvoudig kunt demonteren en opnieuw kunt gebruiken. Gemaakt van duurzaam INVIE® cement, versterkt met basalt in plaats van staal én goed voor zo’n 50% minder CO₂‑uitstoot ten opzichte van traditionele duikers. BAM, BTE, TNO en ProRail ontwikkelden een modulair duikersysteem dat sneller te bouwen is, eenvoudiger te vervangen én volledig circulair is.
Wat is een duiker en waarom is deze modulair?
Een duiker is een kleine onderdoorgang, meestal van beton, die water onder een weg, spoor of dijk door laat stromen. Daarmee voorkomt deze wateroverlast en draagt hij bij aan het bereikbaar houden van de infrastructuur. Traditionele duikers zijn vaak maatwerk, waardoor aanpassen of vervangen tijdrovend en kostbaar is. In de modulaire variant werkt dat anders: onderdelen zijn eenvoudig los te halen, te vervangen of opnieuw in te zetten. Deze innovatie is hard nodig: de ondergrondse infrastructuur in Nederland staat onder druk en moet verduurzamen én sneller aanpasbaar worden.
Drie innovaties, één systeem
De kracht van het ontwerp zit in de combinatie van drie innovaties: beton met het circulaire INVIE® cement, basaltwapening en remontabele koppelingen. Dit beton zorgt voor een veel lagere milieu‑impact en een CO₂‑reductie van circa 50% ten opzichte van traditionele duikers. De toepassing van basalt in plaats van staal voorkomt corrosie, waardoor de constructie langer meegaat én remontabel maakt zonder risico op aantasting van wapening.
Van concept naar praktijk
Het systeem is ontwikkeld als uitvoerbaar voorbeeld van een circulair kunstwerk. Waar traditionele onderdoorgangen permanent worden gekoppeld, biedt dit systeem een flexibeler en duurzamer prefab alternatief tegen vergelijkbaar prijsniveau. In het najaar 2026 staan de bouw en het testen van het prototype op de planning, met richting begin 2027 een eerste pilotproject in zicht. Een belangrijke stap richting een nieuwe generatie remontabele kunstwerken.
Voordelen en toepassingen
De behoefte aan duurzame en circulaire kunstwerken groeit. Ook is er steeds meer vraag naar oplossingen die sneller te realiseren zijn. Het remontabele duikersysteem speelt hierop in: een concreet en getest alternatief dat duurzaam en schaalbaar is. Het systeem is toepasbaar in wegen-, water- en spoorprojecten.
- Korte bouwtijd en vaak geen fundering nodig, alleen grondverbetering;
- Prefab elementen zorgen voor voorspelbare prijs en levertijd;
- Remontabel: onderdelen kunnen losgemaakt en hergebruikt worden;
- CO₂-reductie circa 50% ten opzichte van traditionele duikers.
Voordelen duikers (en zinkers) in het algemeen:
- Een eenvoudige en goedkope manier om bijvoorbeeld een weg over het water te leggen;
- Korte bouwtijd;
- Vaak geen fundering nodig, alleen grondverbetering;
- Duikers verkrijgbaar tot ca. 3600 mm diameter; grotere diameters vereisen een brug of tunnel.
Soorten en toepassingsmogelijkheden
Duikers en zinkers komen in veel vormen en maten. Voorbeelden:
- Duikers: rechtdoorgaand (zonder knik) en diverse dwarsdoorsneden zoals rond, half rond, muil, ellips, rechthoekig;
- Zinkers: buizen met knip naar beneden, soms boogzinkers voor sleufloze techniek;
- Boogzinkers (sleufloze techniek) met mantelbuis die onder een weg of water wordt geperst; diameter en lengte hebben invloed op de uitvoering;
- Bij duikers kan een krooshek de waterdoorstroming vrijhouden en vuil verwijderen;
- Vaarduiker: groot genoeg om met een kleiner vaartuig door te varen;
- Faunaduiker of droge duiker voor ecologische overgang van dieren, bijvoorbeeld boven waterniveau geplaatste buis.
Toepassingen omvatten onder andere:
- Waterwegen verbinden onder wegen of dijken;
- Verdragen van wegen, spoorwegen en fietspaden onder water;
- Bescherming van leidingen en kabels onder wegen of watergangen;
- Faunapassages en ecologische verbindingen;
- Renovatie en onderhoud van riool- en drinkwaterinfrastructuur.
Materiaalkeuzes en plaatsingsmethoden
Het materiaal van duiker en zinker varieert. Beton, verzinkt gegolfd plaatstaal, PP of PE zijn gebruikelijk. De methode van plaatsen kan sleuf (klassiek) of sleufloos (bijv. boogzinker) zijn. Voor sleufloze technieken wordt vaak gestuurde boorwerk toegepast, wat snel en relatief milieuvriendelijk is.
Betonnen duiker als prefab oplossing
Bij betonnen duikers wordt vaak gekozen voor prefabricage. Romein Beton biedt prefab duikers in diverse vormen en maten. De voordelen van prefab zijn voorspelbare bouwtijd, minder omgevingshinder en betere controle over kwaliteit. Prefab duikers kunnen eenvoudig gemonteerd worden met standaard voegoplossingen zoals R1 - MS.
Een geprefabriceerde betonnen duiker kan langer meegaan door gewapend beton en een robuuste constructie. In de praktijk zijn prefab duikers snel te installeren en kunnen ze als vervanging dienen bij renovatie of uitbreiding van infrastructuur. De duiker landschappelijk afwerken met metsel- of leuningwerk behoort tot de mogelijkheden.
Waarom kiezen voor een modulair, circulair duikersysteem?
Omdat de ondergrondse infrastructuur onder druk staat, is er behoefte aan snelle realisatie, aanpasbaarheid en herbruikbaarheid. Het modulair duikersysteem biedt:
- Variabele samenstelling van onderdelen die eenvoudig kunnen worden vervangen;
- Remontabele koppelingen die herbruikbaar zijn zonder beschadiging van wapening;
- Verlaagde CO₂-uitstoot door prefab productie en minder transportbewegingen;
- Toekomstbestendigheid voor projecten in wegen, water en spoor.
Specifieke kenmerken van de Enschede-context
In Enschede, net als elders, kan een betonnen duiker onder een weg of spoorweg veiligheid en doorstroming garanderen zonder een grote brug te hoeven bouwen. De modulaire, circulaire aanpak maakt snelle aanpassingen mogelijk bij toekomstige infrastructuurwijzigingen of verbredingen. De combinatie van INVIE® cement, basaltwapening en remontabele koppelingen geeft een duurzame oplossing die zich aanpast aan veranderende eisen en langere levensduur biedt.
Concrete praktijktips en overwegingen
Bij het inzetten van modulair betonnen duikersysteem wordt gelet op:
- Locatie en juiste toepassing, met vroegtijdige betrokkenheid van ontwerp en uitvoering;
- Prefabricage op een centrale locatie om logistieke bewegingen te beperken en CO₂-uitstoot te verminderen;
- Keuze voor prefab elementen met eenvoudige voegoplossingen om montage te vereenvoudigen;
- Overweging van de kruising van waterlopen en de benodigde diameter voor afwatering;
- Eventuele integratie van fauna- en flora overgangen (faunapassages) voor ecologische verbindingen.
Data en normen
Belangrijke referenties en normen die gerelateerd zijn aan duikers en zinkers omvatten DIN 4297, NEN-EN 14844, NEN 7063 en NEN 7064. Voor sleufloze technieken zijn methoden en praktijken van andere specialisten in boortechnieken relevant. De modulaire aanpak past binnen deze kaders en biedt een concrete, circulaire oplossing die getest en toegepast kan worden in verschillende infrastructuurprojecten.
Samenvatting van de belangrijkste kenmerken
- Modulair, demontabel en herbruikbaar duikersysteem;
- INVIE® cement met basaltwapening voor lagere CO₂‑uitstoot en betere duurzaamheid;
- Remontabele koppelingen voor langere levensduur en onderhoudsgemak;
- Prefab productie met korte bouwtijd en minder hinder;
- Toepassingen in wegen, water en spoor; geschikt voor circulaire infrastructuur.
Dankzij de vooruitstrevende samenwerking tussen BAM, BTE, TNO en ProRail zet deze innovatie een stap richting een toekomstbestendige infrastructuur die sneller te bouwen, makkelijker aan te passen en volledig circulair is. Een duidelijke stap vooruit voor de integratie van waterbeheer en weg-/spoorinfrastructuur, met concrete voordelen op het gebied van snelheid, kosten en milieu-impact.
Modulair Bouwen - Veiliger, Sneller & Efficiënter
Toepassingsvoorbeelden en concrete impact
In projecten waar water onder een weg of dijk passeert, biedt het modulaire systeem flexibiliteit bij verbreding of herverdeling van waterstromen. Het concept maakt het mogelijk om bij grotere doorstroming snel extra duikeronderdelen toe te voegen of bestaande onderdelen te vervangen zonder ingrijpende sloopwerkzaamheden. De combinatie van prefab productie en remontabele koppelingen vermindert logistieke bewegingen en CO₂-uitstoot aanzienlijk.
Praktische verantwoording
In Enschede en vergelijkbare infrastructuurlocaties kan dit systeem een haalbare oplossing zijn voor onderhoud en uitbreiding van watergangen. De prefab aanpak zorgt voor voorspelbare levertijden en minder zwakke plekken in uitvoering. Het systeem is bovendien toepasbaar op wegen-, water- en spoorprojecten en biedt een circulaire toekomstperspectief voor de bouwsector.
