Elektrochemisch betonherstel: gecorrodeerde wapening technieken en werkwijze

Elektrochemisch betonherstel is een moderne methode om wapeningscorrosie in betonconstructies te stoppen of te voorkomen. Het wordt toegepast wanneer het beton zelf is aangetast door chemische processen, zoals carbonatatie of chloride-invasie, en traditionele herstelmethoden onvoldoende effectief zijn. Deze technieken herstellen de sterkte van het beton zelf niet, maar zorgen ervoor dat de wapening beschermd blijft en verdere schade wordt voorkomen. De twee belangrijkste methoden zijn: kathodische bescherming en realkalisatie.

Kathodische bescherming

Kathodische bescherming Kathodische bescherming werkt door het wapeningsstaal in het beton kunstmatig kathodisch te maken. Hierdoor kan corrosie niet meer optreden. In de praktijk gebeurt dit door een gelijkspanningsstroom aan te leggen tussen de wapening en een externe anode die op het betonoppervlak wordt geplaatst. De elektronenstroom verlaagt het potentiaal van het staal en voorkomt dat het staal als anode fungeert, waardoor corrosie wordt gestopt.

• Systemen van kathodische bescherming
  • Actieve systemen: Een externe gelijkstroombron levert continu de stroom die nodig is om het staal kathodisch te houden.
  • Passieve systemen: Hierbij wordt gebruikgemaakt van een opofferende anode, zoals zink, die zonder externe stroombron werkt.
  • Preventieve systemen: Deze systemen worden preventief toegepast om ontluikende schade te voorkomen, voordat corrosie zichtbaar wordt.
• Zink Hydrogel Anode

  Een veel-gebruikte passieve methode is de Zink Hydrogel Anode. Deze bestaat uit een dunne zinklaag op een kleeflaag die op het beton wordt aangebracht. Het zink fungeert als opofferende anode: corrosie vindt plaats op het zinkoppervlak in plaats van op de wapening. De voordelen van dit systeem zijn onder andere:

  • Het voorkomt corrosie van de wapening zonder dat een externe stroombron nodig is.
  • Het vereist minimale voorbereidende werkzaamheden en veroorzaakt weinig overlast voor bewoners of gebruikers.
  • De effectiviteit is meetbaar en controleerbaar. Het systeem kan eenvoudig worden toegepast, zelfs in krappe ruimtes zoals kruipkelders.
  • Na installatie wordt het oppervlak van het beton beschermd door een dunne metaalachtige laag, en de wapening is veilig tegen verdere corrosie.
• Belangrijk om te weten
  • Kathodische bescherming werkt preventief: het stopt corrosie, maar herstelt geen reeds aangetaste of verzwakte wapening. Daarom wordt het vaak gecombineerd met andere herstelmethoden als er al schade is ontstaan.
  • Het systeem vereist ook blijvende monitoring om de effectiviteit te waarborgen.

Realkalisatie van beton

Realkalisatie is een elektrochemische methode die wordt toegepast bij gecarbonateerd beton. Carbonatatie verlaagt de pH van het beton rond de wapening, waardoor de natuurlijke passiveringslaag verdwijnt en corrosie kan ontstaan. Het doel van realkalisatie is de pH lokaal weer te verhogen tot een waarde van circa 12-13, zodat de wapening opnieuw passief wordt en bescherming krijgt tegen corrosie.

Werking van realkalisatie Bij realkalisatie wordt een extern geleidingsnet aangebracht op het betonoppervlak, dat via een elektrolyt in contact staat met de wapening in het beton. Door het aansluiten van een gelijkstroombron wordt het wapeningsstaal kathodisch gemaakt, terwijl het externe net anodisch functioneert. Door dit potentiaalverschil en de stroomdoorstroming ontstaan elektrochemische reacties: negatieve hydroxide-ionen worden gevormd rond de wapening, waardoor de pH lokaal stijgt. Deze verhoogde alkaliteit herstelt de beschermende passiveringslaag van het staal, waardoor verdere corrosie wordt voorkomen.

Praktische uitvoering Ervas heeft een cassettensysteem ontwikkeld voor realkalisatie, dat veilig en gebruiksvriendelijk is, ook in bewoonde gebouwen: Het systeem bestaat uit kunststofcassettes gevuld met elektrolyt en een geleidende titaananode. De cassettes worden tegen het betonoppervlak geplaatst en met stroom aangesloten op het wapeningsnet. Tijdens de behandeling wordt de stroom en de spanning continu gemeten om de elektrochemische reacties te monitoren. Na afronding wordt de pH van het beton gecontroleerd door kernboringen en indicatievloeistof (bijvoorbeeld phenolphtaleïne). Bereikte pH-waarden van circa 13 duiden op een succesvolle realkalisatie.

Voordelen en beperkingen

• Voordelen
  • Beschermt de wapening tegen verdere corrosie zonder grootschalig hak- en herstelwerk.
  • Vermijdt overlast voor bewoners door stof, geluid en trillingen te minimaliseren.
  • Biedt een meetbare en controleerbare methode om de alkaliteit rond de wapening te herstellen.
• Beperkingen
  • Realkalisatie werkt alleen bij betonschade in een vroeg stadium, zoals beginnende carbonatatie.
  • Indien de wapening al constructief is aangetast of betonlagen zijn afgebrokkeld, moet eerst het beton hersteld worden voordat realkalisatie kan plaatsvinden.

Uitvoering en systemen in de praktijk

Ervas-systemen en andere realkalisiemethoden worden ingezet in combinatie met conventionele herstelwerken. De cassettentechniek en monitoring zorgen voor controle over de reacties en paaltjes metingen van pH-niveaus.

Relevante overwegingen bij betonreparatie en herstelwerk

Betonreparatie omvat veel meer dan enkel het vullen van gaten. De keuze voor reparatiemateriaal en -techniek hangt af van schadebeeld, locatie, en gewenste prestatie. Reparatiematerialen kunnen handmatig, met spuit of aangieten worden toegepast. PCC-mortel, epoxy mortels, en kunstharsgebonden mortels worden genoemd vanwege hun hogere treksterkte en betere hechting, maar hebben ook nadelen zoals hogere prijs en verwerkingseisen. Voor historisch beton gelden aanvullende uitgangspunten en ERM-richtlijnen om cultuurhistorische waarden te behouden.

Voor het waarborgen van de duurzaamheid is het essentieel om ook na herstel periodiek onderhoud uit te voeren, inspecties te plannen en beschermende lagen te vernieuwen. Bij constructieve reparaties kan een constructeur worden betrokken. De randen van reparatievlakken dienen haaks op het oppervlak te eindigen om uitloop of verbranding van mortel te voorkomen. Bij spuitbeton kunnen droog- en natmengmethoden variëren in kosten en uitvoering, maar spuitbeton biedt vaak een efficiënte oplossing voor grotere oppervlakken.

Kosten, normen en duurzaamheid

De kosten van betonreparatie variëren afhankelijk van omvang, bereikbaarheid en gebruikte systemen. Kleine reparaties starten vaak vanaf enkele honderden euro’s, terwijl grotere projecten in de duizenden tot tienduizenden euro’s lopen. Modern betonherstel streeft naar duurzaamheid: circulaire materialen, polymeer-gemodificeerde mortels, en continue monitoring verminderen milieudruk en verlengen levensduur. Voor normen gelden NEN-EN 1504, BRL 3201 en CUR-aanbeveling 118/119; ERM-richtlijnen adviseren cultuurhistorische waarden voor monumentaal beton.

Praktische selectie en besluitvorming

• Oorzaak en ernst van de schade bepalen de aanpak (oppervlakkig versus constructief).
• Omgevingscondities en belasting beïnvloeden materiaalkeuze (chloridebelasting, vorst, zout, kustgebied).
• Beschikbaarheid en uitvoeringstechnieken (handmatig, spuitbeton, injectiesystemen) sturen de methode.
• Regelgeving en certificering zijn vereist bij serieuze projecten; MJOP is vaak verplicht.

Veelgestelde vragen (samengevat)

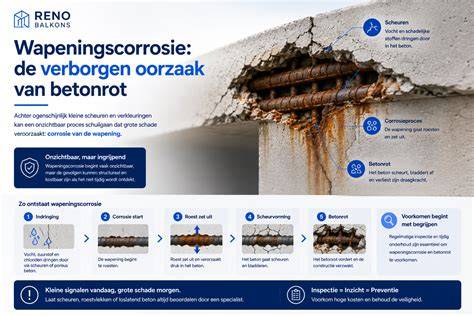

1. Wat is betonrot en hoe herken je het? - Betonrot ontstaat door corrosie van wapening, herkenbaar aan roestvlekken en afbrokkelend beton.
2. Kan ik zelf wapeningscorrosie herstellen? - Kleine scheurtjes kun je zelf dichten, maar bij wapeningscorrosie is professionele hulp aan te raden.
3. Hoe lang gaan professionele reparaties mee? - Met goed materiaal en onderhoud vaak 15-25 jaar, afhankelijk van omgevingsinvloeden.
4. Hoe kies je een herstelmethode? - Afhankelijk van schade, bereikbaarheid, belasting en duurzaamheidseisen; normen en ERM-richtlijnen helpen bij selectie.
