Een gat in beton maken klinkt eenvoudig, maar tussen een kabeldoorvoer van een paar centimeter en een trapsparing van enkele meters zit een wereld van verschil. De ene is een kwestie van een kernboor en een kwartiertje werk, de andere vraagt een constructeursberekening, een vergunning en zorgvuldige afsteuning. Wie de twee door elkaar haalt, loopt tegen problemen aan. Dit artikel zet de zeven typen sparing op een rij met de aanbevolen methode, legt de drie technieken uit, en geeft een beslisboom in vier vragen die laat zien of een constructeur verplicht is.
Wat is een sparing precies?
Een sparing is een opzettelijke uitsparing in een betonvloer of betonmuur, gemaakt voor een doorvoer van leidingwerk, een trapgat, een raam- of deuropening of een kabelbundel. In nieuwbouw plaatst de constructeur een instortvoorziening in de bekisting voordat het beton wordt gestort: een blok of buis die later wordt verwijderd, waarna de sparing overblijft. In bestaande bouw maak je de sparing achteraf, met kernboring, diamantzagen of een combinatie van zagen en breken.
De toegestane afmeting van een sparing hangt af van of de constructie dragend is en welke wapening erin zit. Een kleine kabeldoorvoer in een niet-dragende muur maak je zonder enige berekening. Een trapsparing in een dragende verdiepingsvloer vraagt vrijwel altijd een constructeur en vaak een omgevingsvergunning.
Sparing, doorvoer of kernboring?
Drie termen die door elkaar worden gebruikt, terwijl ze net iets anders betekenen. Een sparing is de uitsparing zelf, ongeacht hoe die is gemaakt of waarvoor die dient; het is een eindresultaat, geen methode. Een doorvoer is een specifieke vorm van sparing voor leidingwerk, vaak rond en relatief klein. Een kernboring is een methode om een ronde sparing te maken met een diamant-kernboor; het is hoe je een doorvoer maakt, niet wat het is.
Sseven typen sparing op een rij
Hieronder de zeven typen die in de praktijk worden onderscheiden, met de methode die per type het beste past en of er doorgaans een constructeur bij nodig is.
- Kabeldoorvoer - Beste methode: Kernboring - Constructeur nodig? Soms (in dragende vloer vaak wel)
- CV- of waterleiding - Beste methode: Kernboring - Constructeur nodig? Soms, in dragende vloer
- Rioolafvoer - Beste methode: Kernboring - Constructeur nodig? Ja, in dragende vloer
- Ventilatiedoorvoer - Beste methode: Kernboring of zagen - Constructeur nodig? Ja, bij grotere diameters
- Kanaal of stortkoker - Beste methode: Diamantzagen - Constructeur nodig? Ja
- Raam of deur in een muur - Beste methode: Zagen en breken - Constructeur nodig? Afhankelijk van context
- Trapgat in een verdiepingsvloer - Beste methode: Randen zagen, dan slopen - Constructeur nodig? Ja, altijd
De prijs van een sparing wordt vooral bepaald door drie variabelen: de dikte van het beton, het type wapening en de bereikbaarheid. Eenzelfde riooldoorvoer in een dikke, zwaar gewapende fundering kost meer werk dan in een dunne wand.
Mag je een sparing maken in een dragende constructie?
Dit is waar projecten vaak falen: een sparing in een dragende constructie zonder constructeur, met scheuren en hersteldeisen achteraf als gevolg. Een beslisboom in vier vragen geeft duidelijkheid.
- Is de vloer of muur dragend? Antwoord: ja; gaat het om een oudere verdiepingsvloer of onderliggende constructie - neem aan dragend.
- Is de sparing groot? Klein mag doorgaans zonder berekening; groter vereist constructeur (ook als wand niet dragend lijkt).
- Snijdt de sparing door wapening? Bij grotere sparingen raak je wapening; doorsnijden mag, maar de constructie moet berekend worden en versterking kan nodig zijn.
- Zit de sparing onder een dragend punt? Onder dragende muur, kolom of vloeropening: altijd een constructeur inschakelen.
Als twee of meer vragen met ja beantwoord zijn, is een constructeursberekening nodig. De exacte regels verschillen per gemeente en situatie; laat de constructie vooraf beoordelen.
Naarmate de sparing dichter bij de rand of nabij andere sparingen komt, verzwakt dit de constructie. De krachten in het beton moeten ergens omheen dragen; onvoldoende randafstand kan leiden tot problemen. Een constructeur kijkt naar afmeting, positie en onderlinge afstand van sparingen en kan bij onvoldoende draagkracht een versterking voorstellen.
Een constructeur geeft niet alleen ja/nee. Als de sparing te veel verzwakt, kan achteraf een versterking de oplossing zijn, bijvoorbeeld een stalen ondersteuningsconstructie rondom de sparing of lijmwapening die de doorbraak opvangt.
Wanneer heb je een vergunning nodig?
Voor een grotere sparing in een dragende constructie geldt doorgaans een sloopmelding bij de gemeente, en vaak ook een omgevingsvergunning. Doorlooptijden verschillen, en bij monument of beschermd stadsgezicht is een welstandstoets mogelijk. Laat de procedure vooraf regelen door een sloper of constructeur.
Let extra op bij een voorgespannen vloer
Voorgespannen betonvloer (spanvloer) bevat spankabels die onder hoge spanning staan. Een sparing maken hierin is veel risicovoller dan in een gewapende vloer. Raak je een spankabel, dan kan dat ernstige constructieve gevolgen hebben. Een gewone wapeningsdetector volstaat hier niet; de positie van kabels moet exact bekend zijn. Bestaat het vermoeden dat een vloer voorgespannen is, schakel dan altijd een constructeur in en laat gespecialiseerd onderzoek doen voordat er geboord of gezaagd wordt.

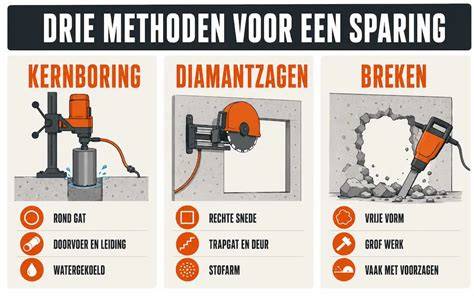

De drie methoden voor een sparing
Welke techniek het beste past, hangt af van de vorm en afmeting van de sparing.
- Kernboring - Voor ronde doorvoeren, zoals kabeldoorvoer of rioolafvoer. Watergekoelde boorkop, weinig stof, snelle doorvoer; groter diameters vereisen magnetische voet of vacuüm.
- Diamantzagen - Voor rechthoekige sparingen, sleuven en raam- of deuropeningen. Doet het werk met waterkoeling en stofbeperking. Wandzaag op railsystem, vloerzaag op wielen.
- Breken - Voor onregelmatige sparingen waar precisie minder kritisch is. Veel stof en geluid; vaak hybride met diamantzagen langs randen.
Een sparing maken: het werk in zes stappen
Inmeten en aftekenen: de locatie wordt precies bepaald, maatvoering gecontroleerd en de sparing afgetekend op het beton. De wapening lokaliseren: met een wapeningsdetector wordt in kaart gebracht waar de hoofdwapening loopt en welke staaf mag worden doorsneden. Water en stof beheersen: gebruik slibbak, afdekfolie en stofschotten. Diamantzagen en kernboren geven minder stof; koelwater opvangen. Het zaag- of boorwerk uitvoeren: volgens de gekozen methode. De sparing afsteunen: zeker bij sparingen in vloer of dragende muur plaatsen stempels of tijdelijke afsteuning. Randafwerking: kanten schoon afslijpen en wapening afkorten.
Vijf fouten die particulieren maken
- Wapening doorsnijden zonder berekening. Kan leiden tot scheuren en herstelkosten.
- Geen waterafvoer bij kernboring. Zonder slibvang/-afvoer kan water en stof overlast veroorzaken.
- Inmeten zonder wapeningsdetector. Kan leiden tot beschadiging kabels of leidingen.
- Een trapgat zagen zonder afstutting. Vloer kan zakken; afsteuning met stempels is nodig.
- Doorvoer door een brandwerende wand zomaar afkitten. Vraagt specifieke afdichtingen.
Een voorbeeldproject uitgewerkt
Een trapsparing van circa 1 bij 2,5 meter in een betonnen verdiepingsvloer van een ouder herenhuis, voor een vaste trap naar zolder. De verdiepingsvloer was dragend, dus een constructeur was verplicht. Totaal bedrag: constructeursberekening €640, wapeningsscan €175, stempels €380, diamantzaagwerk €580, sloop midden €720, puinafvoer €260, opruimen €180. Totaal inclusief btw €2.935. De aanpak mét constructeur en afsteuning levert een sparing op die voldoet aan de regels en de vloer veilig houdt.
Overzicht en praktijktips
Een sparing maken vereist aandacht voor de draagstructuur, wapening en randafstanden. Bij dragende constructies is meestal een constructeur en vergunning nodig. Voor kleine sparingen in niet-dragende delen kan vaak zonder berekening worden gewerkt, maar bij twijfel is het altijd verstandig advies in te winnen. Denk aan de volgorde van werken: wapening lokaliseren, aftekenen, water en stof beheersen, uitvoeren volgens methode, afsteunen, randafwerking en inspectie na voltooiing.
Kernboring en diamantzagen in praktijk
Voor ronde doorvoeren gebruik je een diamant-kernboor met waterkoeling, doorgaans snel en stofarm. Voor rechthoekige sparingen, sleuven of raam/deur gebruik je diamantsagen. Bij een spoedeisende situatie kan breken snel gaan, maar levert meer stof op. In de praktijk wordt vaak een hybride aanpak toegepast: randen zagen met diamantsnede en het midden breken voor efficiency.
Het storten van een betonvloer, uitgelegd in 1 minuut! | Willem Designvloeren
Praktische berekeningen en kostenindicaties
De kosten hangen af van de diameter van de gat, de dikte van het beton en de hoeveelheid wapening, evenals de bereikbaarheid. Een kleine kabeldoorvoer kan relatief goedkoop zijn; een grotere riool- of ventilatie-doorvoer kost meer. Voor een betrouwbare prijs vraag je een offerte op maat aan. Het zou handig zijn om in een project als het voorbeeld hierboven rekening te houden met constructeursberekeningen, afstemming met de gemeente en de planning van sloop en afwerking.
Veiligheids- en kwaliteitsmaatregelen
Belangrijke aandachtspunten:
- Altijd wapening lokaliseren voordat je doorsnijdt.
- Beperk stof en zorg voor afvoer van koelwater bij kernboring/diamantzagen.
- Bij dragende constructies: inschakel een constructeur en regel eventueel vergunningen.
- Brandwerende en isolerende wanden vereisen specifieke afdichtingen bij doorvoeren.
- Bij voorgespannen vloeren: laat altijd een constructeur onderzoeken waar spankabels lopen.
Kooprecht en planning: begin ruim van tevoren met vergunningsprocedures en constructeursafspraken, zodat de oplevering niet vertraging oploopt.
