Een eenvoudige, in stokken gebouwde driehoekige dakconstructie bestaat uit drie hoofdcomponenten. Ten eerste is er een nokplaat, een horizontaal houten element op de top van het dak, dat de top van de dakdriehoek vormt. Vervolgens volgen de spanten, die aan het nokbord zijn bevestigd en naar beneden naar de buitenmuren hellen. Zodra de spanten omhoog zijn, is het dak bedekt met multiplex of OSB, wat het dak een enorme stijfheid geeft. De top van een dak wordt een nok genoemd, de onderkant is de dakrand en schuine randen worden harken genoemd. Waar twee dakvlakken elkaar ontmoeten in een binnenhoek is een vallei, terwijl op een buitenhoek de kruising een heup is. Aan al deze daken ligt het frame ten grondslag, dat bestaat uit spanten of spanten.
Flitsen helpt water af te stoten overal waar het dakoppervlak wordt gebroken door dakkapellen, kruisende dakvlakken en uitsteeksels, en ook langs de dakranden. Metalen dakbedekking is vaak een onderdeel van energiezuinige daksystemen waarbij de weerkaatsing van zonnestraling wenselijker is dan de warmteabsorptie van asfalt. Als u eerst een oud dak moet afscheuren, kunt u de kosten van zelfs een eenvoudige vervanging van een asfaltshingdak verdubbelen. Als u deze termen begrijpt, kunt u uw dakconstructie en eventuele dakschattingen beter begrijpen, zodat u ze van appels met appels kunt vergelijken.

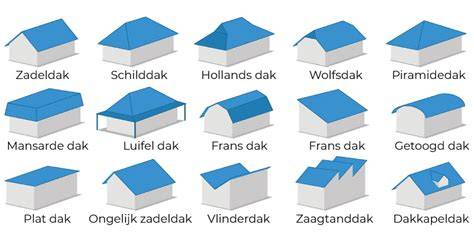

Dakvormen, spanten en horizontale krachten
In andere gevallen worden planken van georiënteerde streng of multiplex van het dakterras gebruikt om de dakbedekking te ondersteunen. Daarnaast wordt de steilheid of helling van een dak in de eerste plaats bepaald door het materiaal dat het dak bedekt en andere aspecten van het esthetische ontwerp. Hoe belangrijk daken ook zijn, ze worden zelden nauwkeurig geïnspecteerd, hetzij door bouwinspecteurs tijdens de bouw, hetzij door huisinspecteurs voorafgaand aan een verkoop. Dakkozijnen zijn een van die timmermansvaardigheden die nogal ingewikkeld lijkt, en sommige dakontwerpen zijn inderdaad moeilijk. Carpenter gebruikt een pneumatische spijkermachine om multiplexomhulsels aan de dakspanten te bevestigen, in dit geval een reeks dakspanten.
Bij woningen mogen we t.p.v. de bouwmuren geen doorlopende gordingen gebruiken i.v.m. Bij het ontwerpen van de spanten moeten we rekening houden met het gegeven dat de verticale belasting op de schuine dakvlakken tot horizontale krachten leidt. Deze horizontale belastingen moeten in de spantconstructie worden opgenomen. De verticale krachten in de muurplaat worden opgenomen door de muur. Traditionele spanten zijn al vele jaren voor gebouwen in gebruik en worden ook nu nog veel toegepast voor eenvoudige kapvormen. De vorm van deze spanttypen is gebaseerd op een jarenlange ervaring. Ze zijn in de loop der jaren ontstaan door praktisch inzicht en constructief gevoel. Het maken van traditionele kappen was en is niet altijd eenvoudig. Geschikt voor overspanning tot 4.5 m. i.v.m. Nok halfhouts gekeept. Spanten lopen in nok iets door. Gording met voorloef in spantbeen. Spantbeen in zolderbalk met pen en gat. Bij grotere afmetingen dan 4.5 m trekplaten en makelaar toepassen.
Moderne spanten, open zolder en ingrepen
Een hollands pant verkrijgt zijn stabiliteit uit zijn stijve hoeken. Uit zich zelf is hij niet stabiel. Bij toepassing van een borstwering komt het spant hoger te staan, we kunnen nu niet meer de zolderbalk gebruiken om de spantbenen aan de onderkant te koppelen. Kreupele stijl kan ook op raveling tussen twee vloerbalken in. Indien de balken in de andere richting lopen dan slof leggen over de balken. Voor overspanningen tot ca 10 m. E.e.a. Trekbalk makelaar een open borst geven. Moderne spanten zijn gebaseerd op berekeningen van zowel het gehele spant als van de onderdelen, waarbij de vorm vaak de momentenlijn volgt. Als er grote overspanningen mee worden overbrugd is er meestal sprake van een totaal constructie. Dakconstructie uitleg begint bij één keuze: je hebt meestal een gordingkap (met horizontale gordingen) of een spantendak (met driehoekige spanten). Het verschil bepaalt waar krachten lopen, waar je veilig kunt zagen of boren, en hoeveel ruimte je overhoudt op zolder. Zie je dikke balken in de lengterichting? Zie je herhalende driehoeken om de 60-120 cm? Wil je een open zolder? Wil je een dakkapel of dakraam? Ga je isoleren?
Actie is verstandig als je een dragend element wilt aanpassen, een sparing groter dan ongeveer 0,8-1,2 m in de daklijn plant, of als je al scheuren ziet bij knieschotten of gordingopleggingen. Afwachten kan bij puur cosmetische afwerking (gips, aftimmering) zolang je niets aan dragende delen verandert. Een bruikbare dakconstructie uitleg start met kijken, meten en pas dan conclusies trekken. Met drie meetpunten kom je meestal uit op gordingen of spanten. Meet de herhaling: meet hart-op-hart afstand van de herhalende elementen. Noteer maatvoering: noteer balkhoogte/breedte. De draagweg bepaalt waar ruimte vrij blijft en waar constructie in beeld komt. Een gordingkap verdeelt lasten via horizontale gordingen naar steunpunten, terwijl een spantendak lasten via driehoeken naar de muren afleidt. Bij een gordingkap zie je vaak één of meerdere rijen gordingen met staanders op een dragende binnenwand. De zolder voelt daardoor ruim, maar de staanders en knieschotten zijn functioneel; verplaatsen zonder berekening is vragen om doorbuiging.
Beweegbare opleggingen en open daksystemen
Een open dakconstructie is een beweegbare stalen dakoplossing waarmee een gebouw binnen enkele minuten kan worden geopend of gesloten. Dit type constructie wordt toegepast bij sportaccommodaties, evenementlocaties en andere gebouwen waar flexibiliteit en weersafhankelijk gebruik een rol spelen. Thinking Steel realiseert open dakconstructies voor complexe projecten waarbij grote overspanningen, stabiliteit en betrouwbaarheid centraal staan. Een open dakconstructie is een stalen draagconstructie met een uitschuifbaar of verschuifbaar dak. Het systeem bestaat uit stalen componenten, vaak zogenaamde dakwagens, die over rails of geleidingen over elkaar heen schuiven. Hierdoor kan het dak in korte tijd geopend of gesloten worden. In gesloten toestand functioneert de constructie als een volwaardig dak met volledige stabiliteit en windbelastingopvang. Een open dakconstructie biedt uitkomst wanneer flexibiliteit essentieel is. Met een uitschuifbaar dak kan een locatie bij goed weer worden geopend en bij regen of wind snel worden gesloten. Een open dakconstructie stelt hoge eisen aan de constructieve uitwerking en vraagt om een staalconstructie op maat. Overweeg je een open dakconstructie voor jouw project? Wij denken graag mee over de technische haalbaarheid en uitvoering. Voor een sportcentrum realiseerde Thinking Steel een open dakconstructie volgens het “Open Roof System”. De bovenste verdieping met gravel- en padelbanen werd voorzien van een uitschuifbaar stalen dak dat in slechts vier minuten volledig geopend of gesloten kan worden. De constructie bestaat uit meerdere stalen dakwagens die over elkaar heen schuiven. Een open dakconstructie vraagt om specialistische kennis en ervaring met complexe staalprojecten. Staalconstructiebedrijf Thinking Steel combineert constructieve expertise met uitvoeringskracht en integreert het bewegende systeem binnen een stabiele staalstructuur. De kosten zijn afhankelijk van overspanning, afmetingen, bewegingssysteem en belastingseisen. De maximale afmetingen zijn afhankelijk van het gekozen systeem.
Ja, mits correct ontworpen. Wil jij een open dakconstructie toepassen binnen jouw project? De constructie van een brug, een viaduct of zelfs een groot gebouw staat nooit helemaal stil. Temperatuurverschillen, krimp en kruip van beton, windbelasting, zelfs trillingen door verkeer of aardbevingen; al deze factoren zorgen voor beweging, voor uitzetting of krimp. Zonder gecontroleerde bewegingsvrijheid, voorzien door opleggingen, zouden die platen simpelweg scheuren op de zwakste plekken. Een beweegbare oplegging vangt horizontale verschuivingen op terwijl de verticale krachten onverstoorbaar worden doorgeleid naar de onderbouw. Er zijn verschillende manieren om dit voor elkaar te krijgen, elk met hun eigen specifieke toepassingen. Van eenvoudige schuifopleggingen tot complexere rol- of pendelopleggingen; de keuze hangt echt af van de krachten en de verwachte bewegingen.
- Elastomeer opleggingen (Neopreen): vangen horizontale verschuivingen en rotaties op door vervorming van elastomeer zelf; vaak met PTFE-laag voor grotere horizontale verplaatsingen.
- Schuifopleggingen: lage wrijvingscoëfficiënt (PTFE) op staalplaat, zodat de bovenconstructie soepel over de onderplaat glijdt.
- Potopleggingen: stalen pot met elastomeerblok, vaak met PTFE bovenlaag voor rotatie en translatie.
- Bolkopopleggingen: bolvormig oppervlak voor rotatie, vaak gecombineerd met een schuiflaag.
- Rolopleggingen en pendelopleggingen: rollen of scharnierelementen voor grotere bewegingen en rotaties; vaak in bruggen en viaducten toegepast.
Het onderscheid tussen typen opleggingen is niet strikt; hybride vormen komen voor. Belangrijk is de afweging tussen bewegingen, verticale lasten en constructieve gevolgen. De wettelijke kaders inclusief BBW en CPR brengen eisen voor bewegende opleggingen met zich mee, met NEN-EN normen (zoals NEN-EN 1337) die ontwerp, beproving en installatie sturen. CE-markering garandeert conformiteit aan geharmoniseerde normen en passend gebruik.
Praktische overwegingen bij dakconstructies
De praktijk leert dat plezierige openingen in daken vaak spannend zijn: sparingen tussen spanten, raveling ontwerpen en aftimmeren. Een sparing binnen één vak vermijdt complexe doorbrugging; openingsranden rond 0,8-1,2 m vereisen meestal raveling. Constructie gaat voor isolatie als het gaat om steunpunten, sparingen of versterking. Isolatie kun je parallel ontwerpen zodat damprem en luchtdichting aansluiten op de juiste plekken. Inspectie en maatvoering blijven cruciaal: inspectie/maatvoering, ontwerp/besluit, uitvoering/afwerking bepalen doorgaans de doorlooptijd en kosten. Een kleine ingreep (één dakraam) kan 1-2 dagen kosten, voorbereiding en tekenwerk vaak 1-2 weken. Een veelgebruikte aanpak is eerst bepalen of het prefab spanten zijn (spijkerplaten), sparing tussen spanten plannen en raveling ontwerpen, en pas daarna aftimmeren. Prefab spanten zijn efficiënt, maar lokale aanpassingen vragen zorgvuldige berekening omdat elk deel bijdraagt aan de driehoekwerking.
De kernboodschap bij het kiezen tussen gordingkap en spantendak: bepaal eerst de krachtenpad en bekijk welke ruimte je wilt behouden op zolder. Voor een open zolder kan een gordingkap aantrekkelijk zijn, maar ingrepen rondom staanders en opleggingen vereisen nauwkeurige berekening. Een sparing die binnen één vak past is meestal eenvoudiger te beheren dan een opening die meerdere vakken doorsnijdt. Bij plannen voor openingen of dakkapellen is een stapsgewijze aanpak cruciaal: bepalen van het type draagstructuur, positioneren van sparingen, ontwerpen van raveling en vervolgens aftimmeren. De belangrijkste kostenfactoren zijn bereikbaarheid, afwerking en de grootte van de ingreep.
Krachten en bewegingen in grote constructies
De wettelijke kaders voor beweegbare opleggingen zorgen ervoor dat bewegingen in grote constructies adequaat opgevangen worden. Een beweegbare oplegging vangt horizontale verschuivingen op terwijl de verticale belasting wordt doorgeleid naar de onderbouw. De bewegingen ontstaan door temperatuurverschillen, krimp, windbelasting en trillingen. Zonder deze opleggingen zouden betonplaten of dakdelen scheuren of scheef hangen. De opleggingen fungeren als scharnieren of glijvlakken die microbewegingen kunnen opvangen en krachten kanaliseren naar de draagstructuur. In combinatie met de heersende normen en verordeningen vormt dit de basis voor veilige en duurzame dakconstructies.
Bij platte daken komen veel voorkomende constructies voor zoals betondak, metalen dak en houten dakconstructies. Voorbeelden en terminologieën rondom kapconstructies helpen om de relatie tussen spanten, gordingen en opleggingen te begrijpen. Eng. kapconstructie verwijst naar roof structure, roofing framework, roof construction, roofing. In de praktijk worden verschillende benamingen gebruikt, maar duidelijkheid in terminologie wordt vaak nagestreefd via normbladen en projectiemethoden. Op tekening wordt het buitenaanzicht aangegeven; horizontale doorsnede toont de buitenzijde onder en verticale doorsnede de buitenzijde links; beweegbare delen die naar binnen toe open gaan worden geduid met aanwijzingen; schuifelementen krijgen een pijl als aanduiding welk deel beweegbaar is.
Samenvatting van de belangrijkste concepten
Driehoekige spanten met een nokplaat vormen de basis van traditionele dakconstructies. De keuze tussen gordingkap en spantendak bepaalt waar krachten lopen en hoeveel ruimte er overblijft op zolder. Beweegbare opleggingen vangen horizontale verplaatsingen op en dragen verticale lasten; moderne systemen maken gebruik van elastomeer, PTFE of combinaties zoals pot- en bolkopopleggingen. Open dakconstructies bieden flexibiliteit en vereisen specialistische kennis voor veiligheids- en bouwtechnische haalbaarheid. Bij elke ingreep is inspectie, maatvoering en gecontroleerde besluitvorming cruciaal om faalkosten te beperken.
