Handleiding voor de Bosch PSM 160 A Multifunctionele Schuurmachine

Deze handleiding biedt gedetailleerde informatie voor het gebruik van uw Bosch PSM 160 A multifunctionele schuurmachine. U kunt de handleiding gratis downloaden in PDF-formaat om uw elektronische apparaat weer optimaal te kunnen gebruiken. Op deze pagina vindt u alle benodigde documentatie voor het correcte gebruik van uw schuurmachine.

Veiligheidsvoorschriften

Lees aandachtig alle veiligheidswaarschuwingen en voorschriften door. Het niet opvolgen van deze instructies kan leiden tot elektrische schokken, brand of ernstig letsel. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

• Werkomgeving: Houd uw werkomgeving schoon en goed verlicht. Een rommelige of slecht verlichte werkplek kan leiden tot ongevallen.
• Explosiegevaar: Werk niet in een omgeving met explosiegevaar, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Vonken van elektrische gereedschappen kunnen stof of dampen doen ontbranden.
• Kinderen en omstanders: Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap.
• Aansluitstekker: De aansluitstekker moet in het stopcontact passen en mag niet worden gewijzigd. Gebruik geen adapterstekkers bij geaarde gereedschappen.
• Aarding: Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten.
• Vocht en regen: Houd het gereedschap uit de buurt van regen en vocht. Water dat in het gereedschap komt, vergroot het risico op elektrische schokken.
• Kabelgebruik: Gebruik de kabel niet om het gereedschap te dragen of op te hangen, en trek de stekker niet uit het stopcontact door aan de kabel te trekken. Houd de kabel weg van hitte, olie, scherpe randen en bewegende delen.
• Buitenwerkzaamheden: Gebruik buitenshuis alleen goedgekeurde verlengkabels.
• Vochtige omgeving: Gebruik in vochtige omstandigheden een aardlekschakelaar.
• Alertheid: Wees alert, let goed op wat u doet en ga verstandig te werk. Gebruik het gereedschap niet onder invloed van drugs, alcohol of medicijnen.
• Persoonlijke beschermingsmiddelen: Draag altijd persoonlijke beschermingsmiddelen, zoals een veiligheidsbril. Afhankelijk van de aard van het werk kunnen een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming nodig zijn.
• Voorkom onbedoeld inschakelen: Controleer of het gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit.
• Instelgereedschappen: Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt.
• Lichaamshouding: Zorg voor een stabiele lichaamshouding en blijf in evenwicht om het gereedschap beter onder controle te houden.
• Kleding: Draag geschikte kleding en vermijd loshangende kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen.
• Stofafzuiging: Zorg ervoor dat stofafzuigings- of stofopvangvoorzieningen correct zijn aangesloten en gebruikt.
• Niet overbelasten: Gebruik het gereedschap niet buiten zijn capaciteit.
• Defecte schakelaar: Gebruik geen gereedschap met een defecte schakelaar.
• Opbergen: Trek de stekker uit het stopcontact of neem de accu uit het gereedschap voordat u het instelt, toebehoren wisselt of het weglegt.
• Kinderen: Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen en laat ze niet gebruiken door onervaren personen.
• Onderhoud: Verzorg het gereedschap zorgvuldig. Controleer bewegende delen en laat beschadigde onderdelen repareren.
• Snijdende gereedschappen: Houd snijdende inzetgereedschappen scherp en schoon.
• Gebruik volgens instructies: Gebruik het gereedschap, toebehoren en inzetgereedschappen volgens de instructies en houd rekening met de arbeidsomstandigheden.
• Reparaties: Laat reparaties alleen uitvoeren door gekwalificeerd personeel met originele vervangingsonderdelen.

Gereedschapsspecifieke veiligheidsvoorschriften

• Gebruik het elektrische gereedschap alleen voor droog schuren. Water dat in het gereedschap komt, vergroot het risico op elektrische schokken.
• Gebruik het gereedschap niet met een beschadigde kabel. Raak de kabel niet aan en trek de stekker uit het stopcontact indien de kabel beschadigd raakt.
• Brandgevaar: Voorkom oververhitting van het te schuren materiaal en de schuurmachine. Maak de stofzak leeg bij werkonderbrekingen. Schuurstof in de stofzak kan onder ongunstige omstandigheden zelf ontbranden, vooral als het gemengd is met lakresten of andere chemicaliën en het materiaal heet is.
• Zet het werkstuk vast met spanvoorzieningen of een bankschroef.
• Bewerk geen asbesthoudend materiaal.
• Tref veiligheidsmaatregelen wanneer er stoffen ontstaan die schadelijk, brandbaar of explosief zijn. Draag een stofmasker en gebruik stofafzuiging indien mogelijk.
• Houd uw werkplek schoon. Stof van lichte metalen kan ontvlammen of exploderen.

Functiebeschrijving

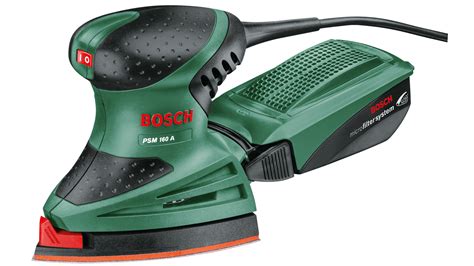

De Bosch PSM 160 A is een multifunctionele schuurmachine, ideaal voor het schuren van middelgrote platte oppervlakken, hoeken en randen. Dankzij de driehoekige punt is deze schuurmachine bijzonder geschikt voor het werken in profielen, hoeken en moeilijk bereikbare plaatsen. Hij kan worden gebruikt voor het schuren van hout (hardhout en zacht hout), geverniste en geverfde oppervlakken, metaal en steen.

De machine is ontworpen voor diverse klussen, zoals het behandelen van meubels, deuren, kozijnen en trappen. Het wisselen van schuurhulpstukken is snel en eenvoudig dankzij het SDS-systeem. De driehoekige punt kan worden gedraaid om optimaal gebruik te maken van het schuurpapier, en het klithechtsysteem zorgt voor een snelle en gemakkelijke wisseling van schuurpapier.

Afgebeelde componenten

• 1 Aan/uit-schakelaar
• 2 Stofbox compleet (microfiltersysteem)
• 3 Schuurplateau
• 4 Schuurblad*
• 5 Uitblaasopening
• 6 Filterelement (microfiltersysteem)
• 7 Afzuigslang*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.

Technische Gegevens

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap.

Informatie over geluid en trillingen

• Geluidsdrukniveau: 83 dB(A) (kenmerkend)
• Geluidsvermogenniveau: 94 dB(A) (kenmerkend)
• Onzekerheid K: 3 dB
• Draag gehoorbescherming.
• Trillingsemissiewaarde ah: 6,5 m/s² (vectorsom van drie richtingen)
• Onzekerheid K: < 1,5 m/s²

Het aangegeven trillingsniveau is gemeten volgens een genormeerde meetmethode en kan worden gebruikt voor het vergelijken van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Houd rekening met de tijd dat het gereedschap uitgeschakeld is of niet werkelijk wordt gebruikt voor een nauwkeurige schatting van de trillingsbelasting.

Montage en Gebruik

Montage

• Trek altijd de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Neem de volgende maatregelen:

• Gebruik indien mogelijk een stofafzuiging.
• Zorg voor een goede ventilatie van de werkplek.
• Het wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
• Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Eigen afzuiging met stofbox

1. Plaats de stofbox 2 op de uitblaasopening 5 tot deze vastklikt.
2. Om de stofbox 2 leeg te maken, trekt u deze naar onderen los.
3. Klop met de stofbox op een vaste ondergrond om het stof los te maken van het filterelement.
4. Houd de stofbox 2 vast, klap het filterelement 6 naar boven weg en maak de stofbox leeg.

Externe afzuiging

1. Steek een afzuigslang 7 op de uitblaasopening 5.
2. Verbind de afzuigslang 7 met een stofzuiger die geschikt is voor het te bewerken materiaal. Gebruik bij gevaarlijk stof een speciale zuiger.

Schuurblad wisselen

Verwijder vuil en stof van het schuurplateau 3 voordat u een nieuw schuurblad aanbrengt. Zorg ervoor dat de perforaties in het schuurblad overeenkomen met de boorgaten in het schuurplateau voor optimale stofafzuiging.

• Het schuurplateau 3 is voorzien van klitweefsel voor snelle bevestiging van schuurbladen met klithechting.
• Klop het klitweefsel van het schuurplateau 3 uit voor optimale hechting.
• Het gereedschap is voorzien van twee schuurbladen die afzonderlijk kunnen worden gewisseld. Gebruik het gereedschap alleen als beide schuurbladen gemonteerd zijn.
• Gebruik alleen schuurbladen met dezelfde korrel.
• Bevestig het schuurblad 4 aan één zijde van het schuurplateau 3, leg het vervolgens op het plateau en druk het met een lichte draaibeweging met de wijzers van de klok mee vast.
• Om het schuurblad 4 te verwijderen, pakt u het aan een punt vast en trekt u het van het schuurplateau 3 los.
• U kunt de schuurbladen van de Bosch-deltaschuurmachine gebruiken.
• Schuurtoebehoren zoals vlies en polijstvilt worden op dezelfde wijze bevestigd.

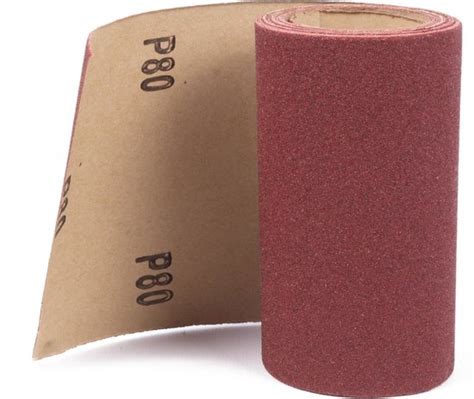

Korrelgrootte schuurpapier: 40 - 180

• 40-80: Voor het afschuren van verf
• 80-180: Voor het bewerken van verven, laklagen en basislagen van vulmateriaal en plamuur

Voor nabewerking of polijsten, in het bijzonder van metaal en steen, gebruikt u een vlies of een polijstvilt.

Schuurplateau wisselen (zie figuur D)

1. Schuif de SDS-spindel naar rechts tot de aanslag om het schuurplateau te ontgrendelen.
2. Verwijder het schuurplateau.
3. Plaats het nieuwe schuurplateau van onderen tegen de schuurplateau-aansluiting en druk deze stevig aan.
4. Schuif de SDS-spindel naar links tot de aanslag om het schuurplateau te vergrendelen.

Indien de voorste punt van het schuurblad versleten is, kunt u het complete schuurplateau demonteren en 120° gedraaid weer monteren.

Aan/uit-schakelaar

• Aan: Duw de aan/uit-schakelaar 1 naar voren in de stand „I”.
• Uit: Duw de aan/uit-schakelaar 1 naar achteren in de stand „0”.

Onderhoud en Reiniging

• Trek altijd de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.
• Houd het gereedschap en de ventilatieopeningen schoon voor optimale en veilige prestaties.
• Reinig regelmatig de schuurplaat en het stofafzuigingsfilter. Gebruik een borstel of perslucht om stof en vuil te verwijderen.
• Zorg ervoor dat de stroomkabel in goede staat is en vrij van beschadigingen.

Veelgestelde Vragen (FAQ)

Hoe vervang ik de schuuraanvoering van de Bosch PSM 160 A?

Om het schuurpapier te vervangen, zoek de hendel aan de zijkant van de schuurmachine en trek deze naar voren om het klemmechanisme los te maken. Verwijder het oude schuurpapier en plaats een nieuwe, zorg ervoor dat het goed uitgelijnd is met de schuurplaat. Duw de hendel terug om het nieuwe schuurpapier op zijn plaats te zetten.

Wat is de optimale snelheidsinstelling voor verschillende schuurtaken?

De Bosch PSM 160 A beschikt over een regelbare snelheidsregelaar. Voor taken die meer materiaalverwijdering vereisen, zoals het gladstrijken van ruwe oppervlakken, wordt aangeraden de snelheid op een hogere stand in te stellen. Voor fijnere schuurwerkzaamheden of afwerking is een lagere snelheidsinstelling geschikter. Experimenteer met verschillende instellingen om de beste te vinden voor uw specifieke taak.

Hoe sluit ik de stofafzuigfunctie aan op een stofzuiger?

Bevestig één uiteinde van de slang aan de stofafzuigingsaansluiting aan de achterkant van de schuurmachine. Verbind het andere uiteinde van de slang met de stofzuiger. Dit helpt om uw werkruimte schoner te houden door het stof dat tijdens het schuren wordt gegenereerd, effectief op te vangen.

Kan de Bosch PSM 160 A worden gebruikt voor het schuren in krappe hoeken of smalle ruimtes?

Absoluut! De driehoekige vorm van de Bosch PSM 160 A maakt het perfect voor schuren in krappe hoeken en smalle ruimtes. De puntige tip van de schuurplaat maakt het gemakkelijk om moeilijk bereikbare gebieden te bereiken, zodat een consistente afwerking over het werkoppervlak wordt gegarandeerd.

Hoe onderhoud en reinig ik de Bosch PSM 160 A voor optimale prestaties?

Reinig regelmatig de schuurplaat en het stofafzuigingsfilter. Gebruik een borstel of perslucht om eventueel opgehoopt stof of vuil te verwijderen. Zorg ervoor dat de stroomkabel in goede staat is en vrij van beschadigingen. Door deze eenvoudige onderhoudsstappen te nemen, verlengt u de levensduur en prestaties van uw Bosch PSM 160 A schuurmachine.

Heeft de Bosch PSM 160 A een zachte handgreep?

Ja, de Bosch PSM 160 A heeft een zachte handgreep. Dit zorgt voor comfortabele en veilige bediening tijdens het schuren, waardoor vermoeidheid wordt verminderd en de controle wordt verbeterd.

Wat is het stationaire toerental (max) van de Bosch PSM 160 A?

De onbelaste snelheid (max) van de Bosch PSM 160 A is 24000 TPM. Deze hoge snelheid maakt efficiënt en snel schuren mogelijk, wat tijd en moeite bespaart.

Hoeveel schuuroppervlak heeft de Bosch PSM 160 A?

De Bosch PSM 160 A heeft een schuuroppervlak van 1,04 m². Dit royale oppervlak maakt het mogelijk om grotere oppervlakken snel en gelijkmatig te schuren.

Wat is de oscillerende cirkeldiameter van de Bosch PSM 160 A?

De oscillerende baandiameter van de Bosch PSM 160 A is 1,6 mm. Deze kleine baandiameter zorgt voor fijn en nauwkeurig schuren, ideaal voor het bereiken van een gladde afwerking.

Wat is het ingangsvermogen van de Bosch PSM 160 A?

Het ingangsvermogen van de Bosch PSM 160 A is 160 W. Dit biedt voldoende vermogen voor de meeste schuurtaken en zorgt voor efficiënte materiaalverwijdering.

Wat is het gewicht van de Bosch PSM 160 A?

De Bosch PSM 160 A heeft een gewicht van 1400 g.

Is de handleiding van de Bosch PSM 160 A in het Nederlands beschikbaar?

Ja, de handleiding van de Bosch PSM 160 A is beschikbaar in het Nederlands.
