Een ankerloze spouwmuur is een speciaal type scheidingsmuur tussen woningen waarbij twee afzonderlijke muren op eigen fundering rusten en zonder spouwankers aan elkaar zijn verbonden. Hierdoor wordt geluidsoverdracht aanzienlijk verminderd en ontstaat er een vrijstaande scheiding tussen de huizen. De spouw dient zowel als isolatie- als vochtbarrière en vereist zorgvuldige detaillering tijdens ontwerp en uitvoering.
Wat is een ankerloze spouwmuur en waarom wordt deze toegepast?
Een ankerloze spouwmuur bestaat uit twee afzonderlijke muren die elk op een eigen fundering rusten, met een vrije spouw ertussen. De muren zijn niet met spouwankers verbonden, waardoor geen directe verbinding ontstaat die geluid overdraagt. Dit ontwerp vermindert lucht- en contactgeluid tot 5 à 15 decibel ten opzichte van een traditionele scheidingsmuur met ankers. Het wordt vooral toegepast tussen twee woningen, zoals bij rijtjeshuizen of twee-onder-een-kapwoningen.
Doordat er geen ankers zijn, staan de woningen praktisch los van elkaar wat geluidshinder sterk kan terugdringen. Ook de stabiliteit wordt gewaarborgd door onderlinge koppelingen via vloeren en funderingen, maar zonder een structurele verbinding die geluidstrillingen doorlaat. Een ankerloze spouwmuur heeft daardoor zowel geluids- als thermische voordelen ten opzichte van een traditionele spouwmuur.
Constructie en fundering
De fundering van elke muur zit minimaal 40 centimeter in de grond, zodat de muur stabiel blijft. De spouw loopt mee onder het maaiveld tot circa 600 mm diepte en voorkomt zo geluids- en warmte-overdracht via de onderliggende constructie. De twee muren bestaan meestal uit dragende binnenwanden van bijvoorbeeld kalkzandsteen, elk met een eigen fundering. Door dezelfde aanpak blijven de muren constructief gescheiden en wordt geluidsoverdracht via de onderliggende vloeren beperkt.
Omdat er geen spouwankers zijn, moeten de vloeren van aangrenzende woningen onderbroken zijn. Dilatatievoegen voorkomen dat doorlopende vloerplaten geluid of beweging overdragen. De spouw blijft vrij van mortelresten en andere vullingen die alsnog geluid- of vochtkanalen kunnen vormen.
Isolatie en akoestiek
Isolatiemateriaal in de spouw kan bestaan uit EPS, PUR, PIR-platen of minerale wol. PIR-platen bieden hoge isolatiewaarde maar minder geluidsabsorptie, terwijl minerale wol (glas- of rotswol) zowel thermisch als akoestisch goed werkt. Voor geluidsisolatie is minerale wol vaak de betere keuze, terwijl PIR dunner kan isoleren maar minder akoestisch is.
Een combinatie van spouwplaten en isolatiemateriaal kan de energie-efficiëntie aanzienlijk verbeteren. Voor een ankerloze spouwmuur geldt bovendien dat de spouwbreedte tussen 40 en 60 mm ligt, afhankelijk van de toegepaste isolatie en de gewenste akoestische eisen. Een goede uitvoering voorkomt contactbruggen, zoals mortelresten in de spouw, die de isolatie kunnen verkleinen.
Ventilatie, vocht en condensatie
In een goed uitgevoerde ankerloze spouwmuur is de ventilatie essentieel. De spouw dient voldoende geventileerd te zijn, vooral bij de overgang van binnen naar buiten waar dampschermen en dakranden een rol spelen. Vocht (damp) in de spouw ontstaat door warme lucht die opstijgt vanuit de kruipruimte en innerlijke vertrekken. Condensatie treedt op wanneer warme vochtige lucht in contact komt met koude delen van de spouw.
Een damp- of dampscherm moet correct worden doorgetrokken, en de dak- en dakgootafwerking boven de spouw moet zo zijn ontworpen dat renovaties of uitbouwen geen belemmering vormen voor ventilatie en vochtafvoer. Als de folie onder de dakpannen verkeerd is aangebracht, kan vocht in de spouw blijven zitten en leiden tot bouwschade. Een oplossing kan zijn om de folie ter hoogte van de spouw een beetje open te zetten zodat vocht kan ontsnappen, maar dit vereist deskundig advies en adequate afwatering.
Probleemsituaties en advies
Bij een bestaande uitbouw kan condensatie of vochtproblemen ontstaan als de spouw onvoldoende geventileerd is of als de isolatiehistorie niet klopt. De aannemer kan voorstellen doen zoals het openen van het dak boven de spouw om ventilatie te verbeteren of juist de isolatie in de spouw te verwijderen zodat vocht kan ontsnappen. Het is belangrijk om een bouwkundige op korte termijn te raadplegen om een waterdichte en duurzame oplossing te vinden die alle zijden van de woning respecteert. Het doel is vooral om vochtproblemen te voorkomen en de geluids- en warmte-isolatie te waarborgen.

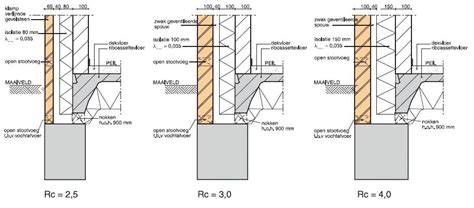

Een nuttige infografiek toont de dubbele muur zonder spouwankers, de vrije spouw, de funderingen, en de positionering van isolatiematerialen zoals PIR, EPS of minerale wol. Daarnaast kan een eenvoudige schematische weergave met 40-60 mm spouwbreedte, ondersteund door ventilatieopeningen bij fundering en dak, helpen bij begrip van de uitvoering.
Materialen en details voor ontwerp en uitvoering
Belangrijk is de keuze van materialen: kalkzandsteen als binnen- of buitenwand, minerale wol of PIR/ EPS/ PUR als isolatie, en voldoende scheiding van vloeren met dilatatievoegen. De spouwbreedte, de stabiliteit van de muren en de funderingen moeten per woning worden vastgesteld. Voor de akoestische eis gelden normen zoals DnT,w en tests na oplevering conform relevante normen.
In de context van geluid, is het feit dat een ankerloze spouwmuur de geluidsoverdracht tussen woningen aanzienlijk kan verminderen een belangrijk voordeel. Het type constructie met eigen fundering en aparte wanden minimaliseert contactoverdracht van trillingen.
Veelgestelde vragen
- Wat is het doel van een ankerloze spouwmuur? Het verminderen van geluidsoverdracht tussen twee woningen door scheiding van constructies.
- Welke materialen worden gebruikt voor de constructie? Vaak kalkzandsteen met minerale wol of PUR/isolerende oplossingen; spouwplaten zoals PIR, EPS, steenwol of glaswol.
- Hoe breed is de spouw bij dit type muur? Doorgaans 40-60 mm.
- Is een ankerloze spouwmuur duurder dan een traditionele spouwmuur? Over het algemeen duurder door hogere eisen aan uitvoering en funderingen, maar de geluids- en isolatievoordelen kunnen de meerkosten compenseren.
Praktische stappen bij aankoop of inspectie
- Vraag naar bouwtekeningen met details van dakconstructie en spouw; controleer of de spouw voldoende geventileerd is en of er ventilatieopeningen aanwezig zijn.
- Controleer op vochtproblemen in de spouw en langs de randen van de dakconstructie, vooral bij uitbouwen of dakoverstekken.
- Laat een bouwkundige inspectie uitvoeren gericht op spouw, dampbarrière en ventilatiekanalen.
