Wind beukt tegen de gevel. Zonder schijfwerking klapt de boel om als een kaartenhuis. De vloer fungeert in dit mechanisme als een enorme horizontale ligger met een extreme stijfheid, die de winddruk verdeelt over wanden, kernen of windverbanden. Het is de lijm die de verticale draagelementen dwingt om samen te werken. Denk aan een schoenendoos zonder deksel; die tordeert bij de minste aanraking. Leg het deksel erop en de stijfheid neemt exponentieel toe.
In de utiliteitsbouw zijn het meestal de betonvloeren die dit werk doen. Bij prefab elementen is de onderlinge verbinding tussen de platen echter cruciaal. Losse planken doen niets. De krachten moeten ongehinderd van plaat naar plaat kunnen vloeien via voegen, koppelwapening of druklagen. Het transformeren van een horizontaal vlak tot een constructieve schijf vereist een ononderbroken krachtoverdracht tussen alle onderliggende componenten. Bij in het werk gestorte betonvloeren ontstaat deze werking monolithisch. De wapening vangt de trekspanningen op terwijl de betonmassa de druk opneemt. Een naadloos geheel.
Bij prefab elementen, zoals kanaalplaten of breedplaatvloeren, verloopt de uitvoering via de voegen. Koppelwapening in de langsvoegen en een omlopende ringbalk zorgen ervoor dat de losse platen als één stijf geheel reageren op windbelasting. De schuifspanningen worden in de voegen opgevangen. In de hout- en staalframebouw wordt dit principe vertaald naar mechanische verbindingen. Plaatmateriaal zoals OSB of geprofileerde staalplaten worden met een berekende tussenafstand vastgezet aan de hoofddraagconstructie. De randen zijn kritiek. Hier worden vaak extra koppelstukken of randprofielen geplaatst om de krachten door te leiden naar de verticale stabiliteitselementen, zoals de kern of windverbanden. Het proces draait puur om het elimineren van onderlinge verplaatsing. Geen beweging betekent stijfheid. De krachten vloeien dan ongehinderd naar de fundering.
Stijve vs. flexibele schijven
In de constructieve mechanica wordt een hard onderscheid gemaakt tussen stijve en flexibele schijven. Dit bepaalt hoe de horizontale windbelasting over de verticale elementen wordt verdeeld. Betonvloeren, zeker wanneer deze in het werk zijn gestort, gelden als stijve schijven. De vervorming binnen het vlak is verwaarloosbaar. De krachtenverdeling vindt hier plaats op basis van de relatieve stijfheid van de ontvangende wanden of kolommen. Een stijve wand trekt dan simpelweg meer kracht naar zich toe dan een slanke kolom. Houten vloeren of daken van geprofileerde staalplaten gedragen zich vaak als flexibele schijven. De interne vervorming is hier aanzienlijk. In berekeningen wordt dit gedrag vaak vergeleken met een ligger op meerdere steunpunten, waarbij de verdeling van de belasting primair afhankelijk is van het beïnvloedingsgebied per steunpunt. De schijf buigt mee.
Monolithisch versus samengesteld
De manier waarop schijfwerking ontstaat, verschilt fundamenteel per bouwsysteem. Bij een monolithische schijf is het materiaal van nature doorlopend. Geen naden. Geen zwakke plekken. De gewapende betonplaat is hiervan het schoolvoorbeeld. Bij samengestelde schijven moet de werking kunstmatig worden afgedwongen. Prefab elementen: hier wordt de schijfwerking gerealiseerd door de voegen te vullen met krimparme mortel en het aanbrengen van koppel- of ringwapening. Zonder deze ingrepen blijven het losse stroken die langs elkaar heen schuiven. Houtskeletbouw: Platen van OSB of multiplex vormen de schijf. De nagel- of schroefverbindingen aan de onderliggende balklaag zijn hier de kritieke factor voor de schuifstijfheid. De hart-op-hart afstand van de bevestigers dicteert de sterkte. Staalconstructies: Vaak wordt schijfwerking gesimuleerd door een windverband in het dakvlak. Dit is technisch gezien geen schijf, maar een horizontaal vakwerk. In andere gevallen fungeren de geprofileerde staalplaten (dakplaten) zelf als schijf, mits de randoppervlakken en de onderlinge plaatverbindingen zwaar genoeg zijn uitgevoerd om de schuifkrachten over te dragen.
Casestudies en toepassing
De parkeergarage Een skelet van prefab betonkolommen en kanaalplaatvloeren. De wind slaat op de kopgevel. Zonder schijfwerking zouden de kolommen simpelweg bezwijken onder de horizontale druk. De vloerplaten moeten de kracht transporteren naar de stijve betonkern. Dit lukt alleen als de voegen tussen de platen massief zijn volgestort en de koppelwapening op zijn plek zit. Eén plaat doet niets. Het collectief doet het werk. De stalen bedrijfshal: Grote overspanningen. Stalen spanten. Op het dak liggen geprofileerde staalplaten. In dergelijke hallen fungeert de dakplaat vaak zelf als stabiliteitselement. De platen worden met een hoge frequentie aan de gordingen vastgezet; men noemt dit stressed skin design. Het voorkomt dat het gebouw als een parallellogram vervormt onder windbelasting. De staalplaat wordt hiermee een enorme horizontale ligger die de krachten naar de windverbanden in de zijgevels stuurt. Geen extra staal nodig, puur de plaat benutten.
Renovatie van houten vloeren: Een oud herenhuis. Slappe houten balklagen. De vloer trilt en de woning mist globale samenhang. Door een laag OSB-platen of multiplex constructief te verlijmen en nauwkeurig te schroeven op de bestaande balken, ontstaat een stijve schijf. Het huis wordt direct minder tordeerbaar. De nieuwe plaatlaag koppelt de gemetselde muren aan elkaar en dwingt ze tot gezamenlijke weerstand tegen vervorming. Een simpele ingreep. Wettelijke verankering en veiligheidseisen: Het wettelijk kader in Nederland is onverbiddelijk als het gaat om de stabiliteit van bouwwerken. Het Besluit bouwwerken leefomgeving (BBL) stelt strikte prestatie-eisen aan de constructieve veiligheid. Een gebouw mag onder geen beding bezwijken. Schijfwerking is hierbij geen optionele extra, maar een fundamenteel onderdeel van de stabiliteitsvoorziening waarover de constructeur rekenschap moet afleggen in de vergunningsaanvraag. De rekenkundige onderbouwing rust volledig op de Eurocodes. NEN-EN 1990/1991/1992/1993/1995 spelen hierin samen.
Materiaal-specifieke regelgeving: Beton, staal en hout hebben elk eigen normbladen. Betonvloeren: NEN-EN 1992 (Eurocode 2) leidend. Staalbouw: NEN-EN 1993. Houtconstructies: NEN-EN 1995. Een schijf is pas een schijf als de verbindingen tussen alle componenten aantoonbaar sterk genoeg zijn. De controle hierop door de bouw- en woningtoezicht is streng.
Breedplaatvloeren: kenmerken, voordelen en risico's

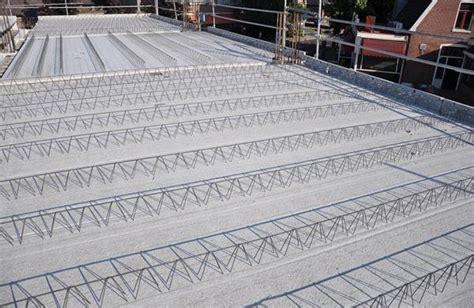

De breedplaatvloer is een beproefd en veelzijdig vloersysteem, opgebouwd uit een prefab betonnen schil met plaatwapening en tralieliggers. De schil fungeert als bekisting voor het in het werk te storten beton. Na het aanbrengen van de bovenwapening en het afstorten ontstaat een monoliete betonvloer met een hoogwaardige afwerking. De kracht van de breedplaatvloer ligt in de combinatie van prefab en maatwerk op de bouwplaats, met veel ontwerpvrijheid en installatietechniek die eenvoudig kan worden geïntegreerd. De platen zijn aan weerszijden voorzien van vellingkanten voor een goede onderlinge aansluiting. De bovenzijde wordt opgeruwd voor hechting met de druklaag; de onderzijde is glad en geschikt voor afwerking. De breedplaatvloer is ideaal voor leidingen en installaties; sparingen en voorzieningen worden ingestort en kunnen op vrijwel iedere gewenste positie geplaatst worden.
Een cruciaal aandachtspunt is koppelwapening. Zonder koppelwapening kan de breedplaatvloer delamineren, wat het monoliete karakter ondermijnt. De koppelwapening dient minimaal 100 mm voorbij de eerste tralieligger vanaf de plaatrand te liggen. Een bekend incident was de Eindhoven Airport parkeergarage in 2017 waarin het ontbreken van voldoende koppelwapening tussen breedplaten leidde tot ernstige twijfel aan de veiligheid. Breedplaatvloeren kunnen hoger gewicht hebben dan sommige alternatieven; Bubbledeck en vergelijkbare varianten verminderen gewicht door vulling met holle of lucht gevulde elementen. De breedplaatvloer biedt grote vormvrijheid en installatiemogelijkheden, maar vereist zorgvuldige koppeling en beveiliging tijdens bouw en renovatie.
Tijdens de productie kan een breedplaatvloer voorzien worden van instortvoorzieningen voor centraaldozen, mechanische ventilatie, LED-spots, luidsprekers en andere inbouwcomponenten. Randbekisting kan in de fabriek worden aangebracht, wat de bouwplaatsveiligheid en planning aanzienlijk verbetert. De breedplaatvloer is daarnaast geschikt als draagvlak voor veel installatiewerk en kan na verankering en storten een volwaardige monoliete vloer vormen. Voor renovatieprojecten biedt deze vloer snelle, veilige en flexibele oplossingen die aansluiten bij bestaande constructies.
Voordelen van geprefabriceerd beton in de bouw
Regelgeving en richting in de praktijk
Wijze regelgeving en toezicht draaien om het waarborgen van veiligheid en betrouwbaarheid. Breedplaatvloeren worden regelmatig getoetst aan de EU-normen en nationale aanvullingen. Zowel in de calculatie als in de uitvoering moet de schijfwerking aantoonbaar sterk genoeg zijn via berekeningen en kwaliteitscontrole. De rekenregels benadrukken dat de krachten die de schijf moet weerstaan, zoals windbelasting, bepaald worden aan de hand van Eurocodes. Bij diverse vloertypes, zoals kanaalplaatvloeren, breedplaatvloeren en TT-platen (tank- en draagplaatoplossingen), gelden verschillende overspanningen en verbindingsprincipes. De bredplaatvloer blijft een van de meest flexibele en toepasbare oplossingen voor moderne gebouwen die installaties en open ontwerpen combineren.
Toepassingsvoorbeelden en ontwerpvrijheid
De breedplaatvloer biedt ontwerpvrijheid: sparingen voor installaties, leidingen en trapgaten kunnen in de schil worden opgenomen; randen en randkisten zorgen voor veilige hechting aan de constructie. Voor betonvloeren gelden duidelijke normen voor minimale wapening en voegen tussen prefab-elementen. Voor staalbouw kan stressed skin design de plaat zelf als stabiliteitselement inzetten. Voor houtconstructies spelen nagelpatronen en schuifsterkte van plaatmaterialen een sleutelrol. In elk systeem is de integrale benadering essentieel: pas als alle verbindingen sterk genoeg zijn, functioneert de schijf als geheel en draagt zij bij aan de horizontale stabiliteit van het gebouw.
Van massa naar mechanica: de verschuiving naar constructieve schijfwerking was een proces van evolutie. Monolithische schijven ontstonden met gewapende betonplaten, terwijl samengestelde systemen via voegen, krimparme mortel en koppelwapening de noodzakelijke integriteit kregen. Uit de geschiedenis blijkt dat schijfwerking cruciaal is voor de horizontale stabiliteit van een constructie en dat systemen telkens nieuwe mogelijkheden bieden voor efficiëntie, veiligheid en ontwerpvrijheid.
