Wat geeft de doorslag bij het toepassen van een bepaald type systeemvloer? Als er voor een project meerdere alternatieven mogelijk zijn, dan geven de beschikbare afmetingen vaak niet de doorslag. Maar wat dan wel?
Inleiding tot systeemvloeren: kanaalplaat, breedplaat, ribbenvloer en broodjesvloer
Kanaalplaatvloeren, breedplaatvloeren (of bekistingsplaatvloeren) en ribbenvloeren zijn systeemvloeren die werken met vloerelementen met een aanzienlijke breedte. Kanaalplaatvloeren, breedplaatvloeren en ribbenvloeren worden in verschillende standaardbreedtes geleverd. Er is wel een verschil in de overspanningen die met deze vloeren bereikt kunnen worden: tot 18 meter met kanaalplaatvloer, tot 12 meter met breedplaatvloer en tot 7,2 meter met een ribbenvloer.
De broodjesvloer wordt ook wel combinatievloer genoemd en bestaat uit prefab betonnen liggers met daartussen vulblokken die lijken op broodjes. De broodjesvloer wordt vaak toegepast bij renovaties en uitbreiding, zeker wanneer een kraan moeilijk te plaatsen is of wanneer een lichte, installatierijke vloer nodig is.
Een broodjesvloer is een systeemvloer die bestaat uit prefab voorgespannen betonnen liggers met daartussen meestal polystyreen vulblokken (EPS) en is voorzien van een druklaag (grindbeton). De verschillende benamingen voor dit type systeemvloer verwijzen naar verschillende technieken of methoden zoals combinatievloer en PS-isolatievloer.
Brede plaatvloeren en hun kenmerken
Breedplaatvloeren en bollenplaatvloeren zijn negatief in het nieuws geweest na het instorten van een parkeergarage in Eindhoven, waarna uit voorzorg meerdere gebouwen werden ontruimd. De overspanningen en de constructieve mogelijkheden verschillen per soort vloer. De combinatievloer met betonnen liggers kan ook worden toegepast boven kruipruimten of kelderconstructies, terwijl schaduwrijke of moeilijk bereikbare muren aandacht vereisen bij het plaatsen van liggers en broodjes.
Broodjesvloer: werking, voordelen en nadelen

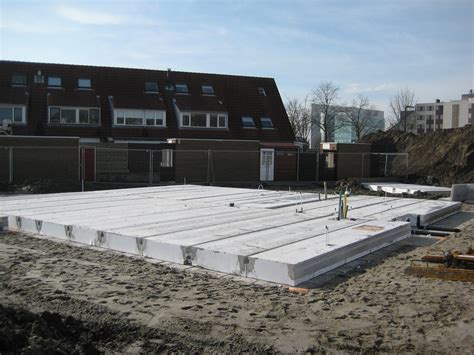

Een broodjesvloer bestaat uit liggers en vulelementen (de broodjes) tussen de liggers. Bovenop komt meestal een gewapende betonlaag. EPS-broodjes zorgen voor isolatie, terwijl betonnen of staalliggers de draagkracht bepalen. Voordelen zijn onder andere sterkte, goede isolatie, geschiktheid voor kruipruimte en flexibiliteit bij sparingen tussen de balken. Nadelen zijn gewicht, storten van beton, droogtijden en mogelijke installatieproblemen bij renovaties waarbij muren gefreesd moet worden.
Een broodjesvloer kan worden uitgevoerd met betonnen liggers of met stalen liggers (renovatievloer). Bij betonnen liggers wordt vaak EPS-broodjes toegepast, terwijl bij vloeren boven kelders of verdiepingen ook betonnen broodjes gebruikt kunnen worden. De warmteweerstand (Rc-waarde) varieert doorgaans tussen 2,5 en 6,5, afhankelijk van type en dikte van de broodjes en de druklaag.
De broodjesvloer is bijzonder geschikt voor uitbreidingen en renovaties waar een kruipruimte behouden moet blijven of wanneer isolatie en basis voor vloerverwarming tegelijk vereisten zijn. Een nadeel is de zwaarte van betonnen liggers en de droogtijd van de druklaag. Een volledig gesloten kruipruimte kan bij schuimbeton worden opgelost; dit is een alternatief dat vaak in moderne renovaties wordt toegepast.
Schuimbeton versus broodjesvloer
Schuimbeton is een lichtere oplossing die de kruipruimte volledig kan opvullen en zo vochtproblemen, tocht en schimmelproblemen kan voorkomen. De isolatiewaarde van schuimbeton ligt doorgaans tussen 3 en 10 m2K/W, afhankelijk van de laagdikte, terwijl broodjesvloeren met EPS-broodjes een Rc-waarde tussen ongeveer 3,7 en 5,0 m2K/W kunnen bereiken. Schuimbeton is vaak sneller te realiseren; een broodjesvloer vergt meer tijd voor installatie en droogtijd.
Toepassingsgeschiktheid en afwegingen
Bij renovatie of uitbreiding kunnen combinaties van vloertypes worden toegepast, afhankelijk van draagkracht, warmte- en isolatiebehoeften, en beschikbaarheid van ruimte onder de vloer. Een broodjesvloer biedt snelle montage en goede isolatie, maar vergt draagkrachtberekening en aandacht voor droogtijden. Schuimbeton biedt een compleet oplossing waarbij de kruipruimte verdwijnt en isolatie en comfort verbeteren, maar presteert anders in termen van constructieve capaciteit en vochtbeheersing.
Daarnaast speelt de aanwezigheid van leidingen met grote diameter een rol bij de keuze voor een systeemvloer. Voor betonvloeren zijn speciale verwarmingssystemen leverbaar die gebruik maken van het natuurlijke accumulerend vermogen van beton. Een broodjesvloer kan gecombineerd worden met vloerverwarming, maar de opbouw moet zorgvuldig worden gepland zodat de warmteafgifte en de afwerkhoogte kloppen.
Kosten, berekening en uitvoering
De kosten van een broodjesvloer hangen af van liggers, broodjes, wapening, beton en arbeid. Een ruwe indicatie voor de kosten per meter kan variëren, en offertes bij meerdere leveranciers geven een goed kostenoverzicht. Voor het berekenen van de benodigde afmetingen geldt: broodjesvloeren bestaan uit liggers met daartussen vulblokken; de breedte en hoogte bepalen de draagkracht en overspanning. De druklaag en de wapening worden daarna aangebracht en gemetst.
In de praktijk is het kiezen tussen broodjesvloer en schuimbeton afhankelijk van projectvereisten zoals draagkracht, isolatiebehoefte, akoestiek en budget. Een broodjesvloer blijft inzetten bij renovaties en uitbreidingen waar kruipruimte noodzakelijk of behouden moet worden, terwijl schuimbeton bij vermindering van kruipruimte en verbetering van comfort en isolatie vaak de voorkeur heeft.
Maak deze fouten NIET bij het isoleren van de kruipruimte met schuimbeton!
Samenvatting van belangrijkste verschillen
- Broodjesvloer: liggers + broodjes (EPS of beton), druklaag; sterk, goed te isoleren, geschikt voor kruipruimte, montage snel maar gewicht en droogtijd belangrijk.
- Schuimbetonvloer: volledig vullen kruipruimte; uitstekende isolatie, minder vochtproblemen, sneller te realiseren maar minder draagkracht in sommige situaties.
- Kanaalplaat-/breedplaat-/ribbenvloeren: standaardbreedtes, lange overspanningen mogelijk (kanaalplaat tot ~18 m), maar minder flexibele aanpassingen in renovaties.
Praktische keuzes per situatie
Voor een sterke en goed geïsoleerde begane grondvloer bij nieuwbouw of uitbreiding kan een broodjesvloer met EPS-broodjes aantrekkelijk zijn. Voor renovatie waar kruipruimteproblematiek speelt en isolatiewaarde en snelheid van installatie prioritair zijn, biedt schuimbeton een duidelijke oplossing. Bij gevallen met beperkte ruimte onder de vloer en rechte, eenvoudige overspanningen kunnen combinatievloeren of renovatievloeren ook passend zijn, vooral wanneer draagkracht en uitvoering flexibel moeten blijven.
Overwegingen bij jouw project
- Beschikbare ruimte onder de vloer (kruipruimte, hoogte)
- Druktest en draagkracht van muren en fundering
- Gewenste isolatiewaarde en geluidsisolatie
- Toegankelijkheid voor leidingen en installaties
- Vloerverwarming en afwerkvloerhoogte
- Kostenraming en uitvoeringsduur
