Richtlijnen voor de breedte van de schoorsteen doorvoer onder een overkapping en nokhoogte

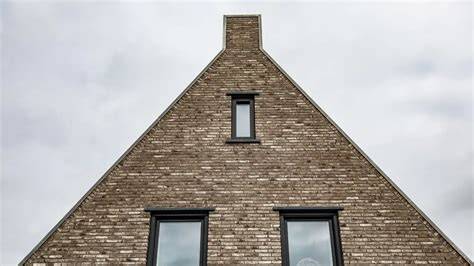

Hoe ver mag de schoorsteen van de nok af zitten? Veel mensen weten dat de uitmonding van een schoorsteen of rookkanaal bij een houtkachel boven de nok van het dak uit moet komen. Maar wat als dat lastig of zelfs onmogelijk is? In dat geval zijn er soms andere slimme oplossingen. De regels rondom de afstand en hoogte van de rookgasuitmonding staan omschreven in het Nederlandse Bouwbesluit. Dit Bouwbesluit bevat een rekenmethode om te bepalen hoe hoog een schoorsteen moet zijn, afhankelijk van de afstand tot de nok. Let op: Hoe dichter de schoorsteen bij de nok zit, hoe minder hoog de pijp hoeft te zijn om boven de nok uit te komen.

Maar zit je slechts een paar centimeter te ver van de nok? Dan kan dat onverwacht grote gevolgen hebben, zoals het extra hoog moeten maken van je rookkanaal, soms zelfs meters! De formule in het Bouwbesluit is niet altijd even praktisch in de uitvoering, waardoor het belangrijk is om deze goed te kennen voordat je begint. Wij leggen u graag uit wat de geldende wet- en regelgeving is omtrent kachelpijpen en rookkanalen. Komt u er niet uit?

Overzicht van regelgeving en normen

• In Nederland regelt het Bouwbesluit de technische staat van woningen en de rookkanalen en kachelpijpen. Centraal staat dat een kachelpijp, een koker of een rookkanaal voor afvoer van rook brandveilig moet zijn volgens NEN 6062 (nu NEN-EN 1856-1).
• NEN-EN 1856-1 stelt dat de buitenwand van een rookkanaal maximaal 75°C mag stijgen. De CE-keuringen (CE 1856-1) leveren certificaten op zoals T600, met het vereiste T600-certificaat voor rookgasafvoer van houtkachels.
• Volgens de Woningwet (1991) valt een schoorsteen onder vergunningsvrij bouwwerk, mits geen ingrijpende veranderingen aan de draagconstructie plaatsvinden.
• Het Bouwbesluit stelt eisen aan de onbrandbaarheid van materialen, de minimale horizontale afstand tussen uitmonding en brandgevaarlijk dak (meestal 15 meter, maar specifieke situaties kunnen afwijken), en de omkokering die doorloopt door verdiepingsvloeren en dakbeschot.

De nieuwe Europese normen (waaronder de herzieningen die per 1 januari 2020 zijn ingegaan) gaan niet meer uit van de maximale temperatuur op het kanaaloppervlak, maar leggen meer nadruk op brandveiligheid, waterdichtheid en betrouwbaarheid van de constructie. Voor woningbrandveiligheid en rookafvoer geldt bovendien dat de minimale afstand tot brandbare materialen en de afmetingen van omkokeringen cruciaal blijven. De regelgeving blijft complex en situatie-afhankelijk, dus altijd maatwerk en bevestiging door een vakinstallateur is aan te raden.

Hoogte en afstand: belangrijkste bouwstenen

• Uitmonding moet minimaal 1 meter boven het hoogste punt van het dak uitkomen binnen een straal van 3 meter, en moet voldoende afstand houden tot de perceelgrens (meestal 1 meter).
• Bij een plat dak geldt vaak extra aandacht: rookkanaal door het dak moet waterdicht en brandveilig worden uitgevoerd met speciale dakdoorvoeren. Een plat dak vraagt vaak om een dwarsliggende oplossing en mogelijk een hoger uitgangspunt boven het dakoppervlak.
• Rookkanalen door verdiepingsvloeren en dak moeten een bepaalde brandwerende omkokering hebben en doorlopen door het dakbeschot; bij houten constructies geldt extra aandacht voor de brandveiligheid en het voorkomen van spanningen in de constructie.
• Dubbelwandige rookkanelen worden aanbevolen waar ze door muren, plafonds of nabij brandbare materialen lopen; enkelwandige buizen moeten voldoende afstand tot brandbare materialen houden (7 cm voor sommige dubbele wandkanalen, 20 cm voor andere systemen afhankelijk van diameter en materiaal).

Diameter: afstemmen op de kachel

In eerste instantie bepaalt de aansluiting op de kachel de benodigde diameter van het rookkanaal. Een kachel met aansluiting Ø150 heeft doorgaans een rookkanaal Ø150 nodig; het verkleinen van een te groot kanaal is onacceptabel. Een pelletkachel werkt vaak met Ø80 mm, soms Ø100 mm, dankzij een gerichte ventilator waardoor minder trek nodig is.

Open haarden en sommige gashaard-systemen kenmerken afwijkende diameters en aansluitingseisen. Voor een juiste installatie is het altijd raadzaam om de handleiding van de specifieke kachel te raadplegen en bij twijfel een vakinstallateur te raadplegen. Een straal, hoek en lengte van het rookkanaal beïnvloeden trek en veiligheid aanzienlijk.

Rookkanaal door een overkapping

Onder een overkapping gelden extra overwegingen: afstand tot brandbare materialen en ventilatie zijn cruciaal. Minimaal 50 cm afstand tot brandbare materialen is meestal vereist, en bij het dak vaak 100 cm tot dakbedekking van de overkapping. Het rookkanaal moet hoog genoeg uitsteken om rook en fijnstof weg te trekken en voorkomen dat rook onder de overkapping blijft hangen. De voorkeur gaat uit naar een dubbelwandig rookkanaal door het dak van de overkapping, met aandacht voor windrichting en waterdichtheid.

Bij een plat dak kan de buitenkant van het rookkanaal extra aandacht nodig hebben: condensvorming wordt voorkomen door een dubbelwandig geïsoleerd kanaal. Voor een kachel onder een overkapping geldt: de schoorsteen moet minimaal 60 centimeter boven het hoogste punt van de overkapping uitsteken om trek te garanderen.

Technische uitvoering en installatie

Professionele installatie wordt sterk aanbevolen: een onjuiste doorvoer kan leiden tot rookgaslekkage, koolmonoxide, brandgevaar en verzekeringsproblemen. De dakdoorvoer moet met hittebestendige afdichting en waterdichte afwerking uitgevoerd worden. De doorvoer door plafonds en daken vereist omkokering van brandbare materialen en voldoende ventilatie rondom het rookkanaal.

Tijdens de installatie en daaropvolgend onderhoud is jaarlijks onderhoud door een erkend vakman aan te raden. Reinig het rookkanaal regelmatig en controleer op slijtage of schade. Bij een houtkachel onder een overkapping is het daarnaast verstandig te kiezen voor een onbrandbare ondergrond onder de haard en brandveilig materiaal rondom het rookkanaal.

Overige aandachtspunten voor buitenhaarden onder overkapping

• Onder de overkapping kun je diverse haarden plaatsen: houtkachel met dubbelwandig rookkanaal, pelletkachel, (bio-)gas- of elektrische haarden. Elk type heeft specifieke eisen aan het kanaal en ventilatie.
• Bij tuin- en terrasprojecten geldt: zorg voor voldoende ventilatie en open ruimte zodat rook en fijnstof goed worden afgevoerd. Gebruik bij hout- of pelletkachels een dakdoorvoer die past bij het daktype en de dakbedekking.
• Veiligheid is cruciaal: installeer rookmelders en koolmonoxide melders, houd een brandblusser of blusdeken bij de hand en voer periodieke controle uit.

Samenvatting van praktische stappen

1. Laat de exacte hoogte-eisen en afstand berekenen op basis van daktype, nokpositie en buren. Raadpleeg het Bouwbesluit/Bbl en NEN 2757-1 voor de afvoerhoogte en afstanden.
2. Kies de juiste diameter van het rookkanaal die aansluit op de kachel en voorkom het verkleinen van de diameter.
3. Plan de route van het rookkanaal naar boven zo dat horizontale stukken beperkt blijven en bochten gematigd zijn, met passende ondersteuning en beugels.
4. Laat dakdoorvoeren professioneel uitvoeren en zorg voor waterdichtheid en brandwerende omkokering rondom het rookkanaal.
5. Voer regelmatige inspecties en onderhoud uit; laat jaarlijks schoonmaken en controleren door een erkend vakman.

Gegevens en verwijzingen

Het Bbl, NEN 2757-1 en NEN-EN 1856-1 vormen de kern van de regelgeving voor rookkanalen en kachelpijpen. De omkokering, afstand tot brandbare materialen (zoals houten delen), en de verticale hoogteregels zijn cruciaal voor veiligheid en naleving. Voor buitenhaarden onder een overkapping gelden extra aandachtspunten rondom ventilatie, hoogte en waterdichtheid van de dakdoorvoer.
