Een broodjesvloer is een systeemvloer die bestaat uit prefab voorgespannen betonnen liggers met daartussen meestal polystyreen vulblokken (warmte-isolatie) en is voorzien van een druklaag (grindbeton). De verschillende benamingen voor dit type systeemvloer verwijzen naar verschillende technieken of methoden. De combinatievloer is speciaal ontwikkeld als warmte-isolerende beganegrondvloer voor de woningbouw. De maximale overspanning is 6 à 7 m. De betonnen liggertjes moeten hart-op-hart ca. 60 cm van elkaar liggen en constructief ondersteund worden.
De vulblokken ("broodjes") zijn van lichtbeton, polystyreen (EPS) of (vroeger) gebakken klei. De geïsoleerde polystyreen combinatievloer is geschikt voor toepassing boven kruipruimten. Voor toepassing boven kelders of voor verdiepingen wordt de uitvoering met vulelementen van lichtbeton of gebakken klei toegepast. Het voordeel van de variant met gebakken klei is dat deze gemakkelijk gepleisterd kan worden. De warmteweerstand varieert van 2,5 tot 6,5 afhankelijk van de soort en de dikte van de broodjes.
Op de broodjesvloer wordt een bouwstaalmat (wapeningsnet) gelegd die als wapening dient voor het daarop te storten beton (de druklaag), tot minimaal 40 mm boven het polystyreen reiken. Denk aan het extra gewicht dat op de muren drukt waarin de balken gelegd/gestoken worden (8 tot 10 cm oplegging). Het resultaat is een dragende vloer.
Voordelen en nadelen van de broodjesvloer
- Voordelen:
- Snel te leveren (producten in voorraad).
- Zonder kraan te leggen bij korte overspanningen (gewicht balken ca. 30 kg per meter).
- Betrekkelijk eenvoudige en snelle montage.
- Monoliet af te storten vloer en daardoor minder kans op scheurvorming bij harde vloerafwerking.
- Sparingen eenvoudig aan te brengen (maar alleen als die tussen de balken zijn te realiseren!).
- Geringe totale dikte (210 mm excl. druklaag en excl. onderuitstekende isolatielaag; incl isolatielaag en druklaag ca. 350 mm).
- Geschikt voor uitbouw bestaand gebouw, renovatie en nieuwbouw.
- Nadelen:
- Overspanningen tot 6 à 7 m mogelijk; aanbevolen wordt 5,5 m als maximum, tenzij er sprake is van geringe belastingen.
- Let op bij hogere lijnlasten buiten de T-balk; lastspreiding mogelijk door twee T-balken of meer naast elkaar.
- Let op bij hogere puntlasten op het dunne betondeel van de broodjesvloer.
- Foutkans kan groter zijn dan bij kanaalplaat- en ribbenvloeren door het combineren van balken en broodjes.
Typen en kenmerken van vergelijkbare vloeren
Een groot aantal aspecten van kanaalplaatvloer, ribbenvloer, broodjesvloer, breedplaatvloer wordt behandeld. Voorbeelden tonen broodjes van polystyreen, broodjes van beton en broodjes van gebakken klei (Stalton-vloer en Staltonpaneel). Bij ribcassettevloeren bestaat de bovenzijde van het basiselement uit voorgespannen beton met zijribben en de onderzijde van polystyreen is.
Documentatie en hulpmiddelen, zoals Vloerenselector van VBI en voorbeeldberekeningen, helpen bij het kiezen van de juiste vloeropbouw. PS-isolatievloer 200-210 met polystyreen broodjes, PS-combinatievloer met lichtbetonnen broodjes en voorbeelden bij meerdere T-liggers naast elkaar zijn beschikbaar voor rekenschema's en offertes.
Stap-voor-stap: hoe leg je een broodjesvloer?
Bij een renovatieproject begin je met een betonbalk tegen de gevel en eindig je met een betonbalk tegen de gevel; gaten hakken in de bestaande muur is noodzakelijk. De vloerliggers liggen uiteindelijk altijd op de muur en moeten aan beide kanten een oplegging hebben van 10 cm. Het eerste gat moet 20 cm diep worden ingehakt; anders krijg je de vloerbalk er nooit in. De ondergrond moet volledig waterpas zijn.
Bij nieuwbouw of een aanbouw start je met een EPS vulelement op de fundering en eindig je ook met een EPS-element. Kies voor de kortste overspanning; vaak betekent dit gaten hakken in de gevel. Hart-op-hart afstand wordt 60 cm bij woningbouw met normale belastingen; bij een garage kan 48 cm passend zijn voor hogere belastingen.

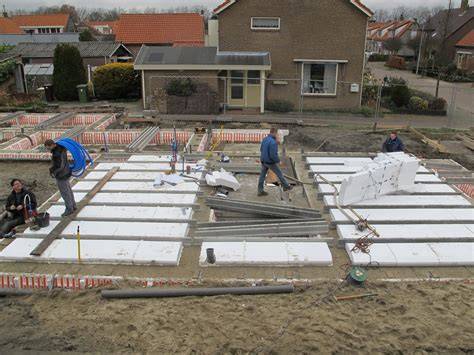

Nadat de benodigde gaten zijn gehakt en de vloerbalken hun minimale oplegging hebben, leg je de balken in de juiste volgorde en afstanden. Probeer tijdens het leggen van de betonnen liggers niet over de piepschuim broodjes te lopen. De balken vormen de kracht van de combinatievloer en zijn voorzien van stalen strengen zodat zij de drukkracht en belasting dragen. Bij langere liggers zijn er meer staal nodig.
Plaats daarna de piepschuim broodjes tussen de vloerliggers en zaag waar nodig stukken uit zodat alles naadloos aansluit. De EPS-vulelementen kunnen gemakkelijk bewerkt worden met een handzaag. De ingehakte gaten in de muur dienen te worden dichtgemaakt met metselwerk, mee te storten of schuim af te dichten met PUR. Randkisten kunnen bij nieuwbouw gebruikt worden; houd de bovenkant van de vloer aan tijdens het afreien van het beton.
De basis van de broodjesvloer is gereed. Breng vervolgens de bouwstaalmatten aan (bijvoorbeeld 3000 x 2000 mm met maaswijdte 150 x 150 mm) als krimpwapening. Leg de matten zo neer dat ze ongeveer 20 cm overlappen en verbind ze met vlechtdraad. De staalmatten kunnen licht aangeroest zijn om betere hechting met beton te bevorderen.
Het beton wordt gestort (kant-en-klaar of zelf gemengd). Het beton moet altijd minimaal 3 cm boven de balken worden afgestort; de balken zijn 17 cm hoog, waardoor de totale vloerhoogte minimaal 20 cm is. Bij grotere overspanningen kan 40 of 50 mm extra boven de balk nodig zijn. Gebruik beton met fijn grind en goede vloeibaarheid; nat maken van de vloer voorkomt snelle droging. Trek tijdens het storten de bouwstaalmatten iets omhoog zodat beton goed onder de wapening vloeit.
Na het storten is de gewapende betonvloer klaar. Als er vloerverwarming geplaatst wordt, geldt hetzelfde principe: met de juiste voorbereiding, materialen en stappenplan is het haalbaar voor zowel doe-het-zelvers als professionals. Met zorgvuldige uitvoering ontstaat een sterke, duurzame en goed geïsoleerde vloer die jarenlang meegaat.
