Vloerverwarming met Rechthoekige Buizen: Installatie en Voordelen

Het installeren van vloerverwarming in een woning, appartement of bedrijf vereist een zorgvuldige keuze van de juiste buizen. Dit artikel biedt een uitgebreide gids voor de correcte plaatsing van buizen in een vloerverwarmingssysteem om maximale efficiëntie te garanderen. We bespreken waar buizen geplaatst mogen worden, welke soorten buizen beschikbaar zijn, en waar u op moet letten bij de selectie ervan.

Wat is Vloerverwarming?

Vloerverwarming is een systeem dat een ruimte verwarmt door gematigd warm water via een uitgebreid en gelijkmatig verdeeld buizenstelsel dat zich in de vloer bevindt. De kamertemperatuur wordt op deze manier mede bepaald door de warmteafgifte van de vloer. Omdat de warmte vanuit de vloer omhoog gaat, zijn er meestal geen radiatoren meer nodig.

Het water in de vloerverwarmingsbuizen wordt op een gematigde temperatuur gebracht (maximaal circa 30 graden Celsius). Dit zorgt ervoor dat zowel de vloer als de vloerbedekking in goede conditie blijven en de uiteindelijke temperatuur in de ruimte aangenaam is (idealiter 23-25 graden Celsius op de vloer), zonder extreme krimp of uitzetting, scheuren, condensatie of delaminatie.

Door de relatief lage temperatuur van het water moet de afstand tussen de buizen vrij gering zijn, circa 10 cm bij hoofdverwarming. Hierdoor wordt de vloer gelijkmatig verwarmd en voldoende warm om de temperatuur in de ruimte als gerieflijk te ervaren.

Werking van Vloerverwarming

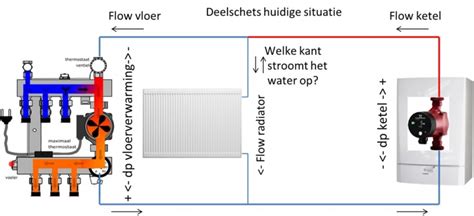

Meestal wordt vloerverwarming toegepast als een secundair LTV-systeem (Lage-Temperatuur-Verwarming). Dit betekent dat het water van een hoogtemperatuur warmtebron (zoals een CV-ketel, warmtepomp of zonneboiler) wordt omgezet naar een lagere temperatuur voor de vloerverwarming. Omdat het water in de vloerverwarmingsbuizen een relatief lage temperatuur heeft, is één zeer lange buis niet voldoende; het water zou al snel al zijn warmte aan het eerste deel van de vloer afgeven.

Daarom is voor elke circa 10 m² vloer een apart circuit nodig. Het warme water voor deze circuits is afkomstig van de verdeler (ook wel groepenverdeler genoemd), die het water op de gewenste temperatuur naar de diverse circuits (zones) stuurt en het afgekoelde water weer naar de warmtebron leidt.

Eventuele verschillen in lengte van de circuits kunnen leiden tot ongelijke vloertemperaturen. Om dit te voorkomen, zijn inregelafsluiters nodig, waardoor de verschillende groepen onder gelijke druk staan. Ook als een ruimte minder warmte nodig heeft, kan dit met de inregelafsluiter worden geregeld.

Kortom, in de vloer liggen een aantal gelijkmatig over de vloer verdeelde, lange buizen waarin het warme water (vanuit de verdeler) door de vloer weer naar de verdeler wordt geleid. Vanuit de verdeler wordt dit afgekoelde water naar de warmtebron geleid waar het weer verhit wordt.

Installatieprincipes en Plaatsing van Vloerverwarmingsbuizen

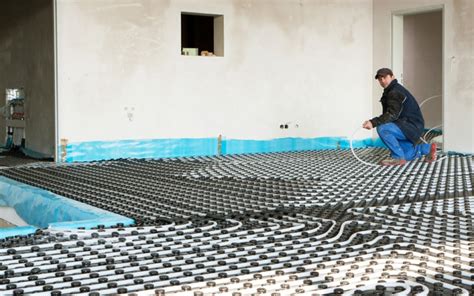

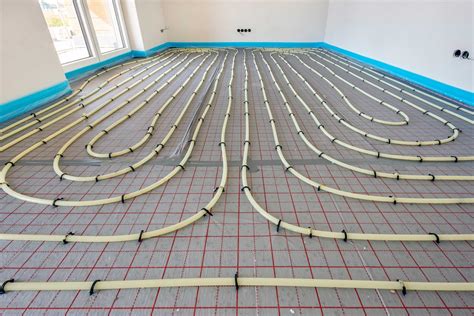

Bij watergedragen vloerverwarming worden de buizen in een spiraalvorm of in een "slangvorm" op de vloer gelegd. Deze buizen worden op een thermische isolatielaag geplaatst en vervolgens in een dekvloer gegoten. De dekvloer dient om de buizen op hun plaats te houden, waardoor ze na jaren nog steeds op dezelfde plek liggen als waar ze oorspronkelijk zijn geïnstalleerd.

Waar buizen niet geplaatst mogen worden:

• Onder permanent zware meubels: Meubels zoals bedden, zware kasten zonder poten of ingebouwde keukenkasten mogen de warmteafgifte niet belemmeren.
• In gebieden met een hoog risico op schade: Vloerverwarmingsbuizen moeten zoveel mogelijk beschermd worden tegen mechanische schade.
• In ruimtes waar snelle verwarming of koeling nodig is: Vloerverwarmingssystemen hebben thermische traagheid; ze hebben tijd nodig om op te warmen of af te koelen, wat langer duurt dan bij standaardradiatoren.
• Op plaatsen waar de vereiste isolatie niet kan worden toegevoegd: Een goede isolatie onder de vloerverwarmingsbuizen is cruciaal voor de totale efficiëntie van het systeem.

Een nieuwe constructie- of dekvloer van beton, zandcement e.d. met vloerverwarming kan thermische spanningsscheuren vertonen door het in- en uitschakelen van de vloerverwarming. Zorg daarom in de beginfase altijd voor een vrij lage temperatuur van de vloerverwarming, zodat het verschil tussen "aan" en "uit" niet te groot is. Scheurvorming kan leiden tot het scheuren of opbollen van bijvoorbeeld een gelijmde PVC-vloer.

De opbouwhoogte van een vloer voor vloerverwarming is aanzienlijk, vaak 10-15 cm. Dit is vooral in oudere huizen een aandachtspunt. Bij nieuwbouw moet hier in een vroeg stadium rekening mee worden gehouden. Zelfs met dunne isolatieplaten kan een goede R-waarde worden bereikt.

De ondergrond voor de verwarmingsbuizen moet vlak en stabiel zijn. Een oude, buigende houten vloer zal vervangen moeten worden.

Bij gebruik van vloerverwarming als hoofdverwarming moet de woning goed geïsoleerd zijn. Anders duurt het te lang voor de ruimte opwarmt, of kost het veel energie als het huis slecht geïsoleerd is. Bij een grote raampartij die niet goed geïsoleerd is, kan het kouder zijn omdat vloerverwarming de lucht op die plaats niet snel genoeg verwarmt. Door de afstand tussen de buizen daar te verkleinen, kan dit worden opgevangen.

Als de thermostaat op "laag" wordt gezet (meer dan een paar graden lager dan de comfortabele temperatuur), duurt het vaak zeer lang voordat de ruimte is opgewarmd. Vanwege de lange opwarmtijd (4 uur of meer) wordt geadviseerd de thermostaat van die ruimte bij afwezigheid nauwelijks lager te zetten (hooguit 1 of 1,5 graad). Wanneer een huis bewoond is, laat de thermostaat ook 's nachts op een behaaglijke stand staan. Bij langdurige afwezigheid, zoals een lange vakantie, kan de thermostaat natuurlijk wel lager.

Soorten Buizen voor Vloerverwarming

Vloerverwarmingsbuizen zijn duurzame, lichte en flexibele elementen die gemaakt zijn van verschillende polymeren, zoals polypropyleen (PP) en polyethyleen (PE-X). Deze materialen hebben een goed warmtegeleidingsvermogen, waardoor de warmte gelijkmatig over het vloeroppervlak kan worden verdeeld. Hun grote flexibiliteit vergemakkelijkt de installatie, zelfs op moeilijk bereikbare plaatsen. Ze zijn zeer bestand tegen mechanische schade en veroudering, wat resulteert in een lange levensduur.

Veelgebruikte Materialen:

• PEX-buizen (cross-linked polyethylene): Deze buizen zijn extra sterk door de kruislings verbonden moleculaire structuur. Ze zijn flexibel, eenvoudig te installeren en hebben een hoge bestendigheid tegen wisselende temperaturen en chemicaliën. PEX-a is het meest flexibel, PEX-b en PEX-c zijn iets stijver.
• PE-RT buizen (polyethylene of raised temperature resistance): Vergelijkbaar met PEX-buizen, maar vaak iets goedkoper. Ze zijn flexibel en bestand tegen hoge temperaturen, maar mogelijk minder duurzaam dan PEX-buizen bij hogere temperaturen.
• Alu-PEX buizen (aluminium-polyethylene composite): Deze buizen bestaan uit meerdere lagen, waaronder een aluminium kern. Dit maakt ze vormvaster en minimaliseert uitzetting en krimp bij temperatuurverschillen. Ze bieden uitstekende prestaties en duurzaamheid, maar zijn minder flexibel dan PEX of PE-RT. Ze zijn voorzien van een zuurstofdiffusiedichte laag.
• Koperen buizen: Deze onderscheiden zich door hun hoge warmtegeleidingsvermogen en corrosiebestendigheid. Ze zijn duurzaam en bestand tegen mechanische schade, maar worden vanwege de hogere productiekosten minder vaak gebruikt. Bij koperen buizen zijn ongeveer twee keer zoveel buizen nodig om hetzelfde vloeroppervlak te bedekken als bij PEX-buizen.
• PB buizen (polybutylene): Vroeger populair, maar tegenwoordig minder gebruikt vanwege lagere duurzaamheid en beperkte bestendigheid tegen zeer hoge temperaturen.

De PE-RT verwarmingsbuis van U-Tube Systems, bestaande uit 5 lagen, is een populaire keuze vanwege zijn flexibiliteit, sterkte en lange levensduur (fabrieksgarantie van 50 jaar).

Voor systemen die worden aangesloten op een hoogtemperatuursysteem met traditionele radiatoren, is de PERT-AL-PERT verwarmingsbuis van Zewotherm een goede oplossing. De aluminiumlaag dient als zuurstofbarrière en voorkomt roesten van metalen onderdelen door opgeloste zuurstof bij temperaturen boven de 80°C.

Diameter en Afmetingen van Vloerverwarmingsbuizen

De diameter van de buizen is van groot belang voor de efficiëntie van het verwarmingssysteem. Een te kleine diameter kan leiden tot een beperkte doorstroming van warm water.

• 16 mm diameter: Dit is de meest gangbare diameter voor vloerverwarming. Hiermee kunnen bochten scherp gelegd worden, waardoor buizen op 100 mm van elkaar kunnen worden geplaatst. Het frezen in de vloer is minder diep nodig.
• 10 mm diameter: Deze dunnere buizen worden vaak toegepast in droogbouw vloerverwarmingssystemen, wanneer de dekvloer laag is en verhogen geen optie is.
• 18 mm en 20 mm diameter: Deze grotere diameters worden aanbevolen voor grotere ruimtes, zoals bedrijfshallen, of wanneer de vloerverwarming als hoofdverwarming fungeert. Met deze diktes zijn minder groepen nodig en kunnen de groepen langer worden gemaakt, met een hart-op-hart afstand van minimaal 150 mm.
• 14 mm diameter: Deze buizen worden vaak toegepast in droogbouw vloerverwarmingssystemen, ideaal wanneer er niet in de vloer gefreesd kan worden of de vloer nauwelijks opgehoogd kan worden.

Bij warmtepompen wordt vaak een 16 mm buisdiameter aanbevolen vanwege de flexibiliteit en snelle reactie op temperatuurveranderingen. Een buisdiameter smaller dan 16 mm wordt afgeraden omdat de doorstroming van de warmte dan niet optimaal is.

De lengte van de buis per groep wordt meestal beperkt tot maximaal 80 meter.

Een vuistregel voor de benodigde lengte is: bij een hart-op-hart maat van 10 cm, reken met circa 10 meter vloerverwarmingsleiding per m².

Voordelen van Vloerverwarming

Vloerverwarming biedt diverse voordelen ten opzichte van traditionele verwarmingssystemen:

• Verhoogd wooncomfort: De vloer is warm, wat resulteert in een gelijkmatig verdeelde warmte door de gehele ruimte. Dit zorgt voor aangename warmte, ook voor de voeten.
• Esthetisch en ruimtebesparend: Vloerverwarming is onzichtbaar omdat de buizen in de vloer zijn ingebouwd. Hierdoor zijn er geen radiatoren nodig, wat meer muuroppervlak vrijmaakt en een strakker interieur mogelijk maakt.
• Energiebesparing: De lagere temperatuur van het water in de leidingen, de langzame warmteafgifte en de gelijkmatige verwarming zorgen voor een energiebesparing van circa 15%. De thermostaat kan waarschijnlijk 1 of 2 graden lager worden gezet voor hetzelfde comfortniveau als bij radiatoren.
• Verbeterde luchtkwaliteit: Door de gelijkmatige warmteverdeling en lagere temperaturen is er minder luchtcirculatie in huis, waardoor minder stof wordt opgewerveld.
• Mogelijkheid tot koeling: Sommige systemen, met name die met een warmtepomp, kunnen ook koelen. Vloerkoeling wordt als aangenamer ervaren dan airconditioning. Bij houten en laminaat vloeren is het echter belangrijk de koeltemperatuur niet te veel te verlagen om krimp en condensatie te voorkomen.
• Constantere luchtvochtigheid: De gelijkmatige warmteverdeling kan bijdragen aan een stabielere relatieve luchtvochtigheid.
• Weinig onderhoud: Hoewel de verdeler onderhoud nodig heeft, zijn er geen radiatoren die schoongemaakt moeten worden.

Aandachtspunten bij de Keuze en Installatie

Bij het kiezen van buizen voor vloerverwarming zijn er diverse factoren om rekening mee te houden:

• Flexibiliteit: De buizen moeten gemakkelijk te buigen en te leggen zijn.
• Dikte: Een dikte van circa 2 mm wordt aanbevolen voor een gelijkmatige warmteverdeling.
• Diameter: Tussen 10 en 20 mm, met 16x2 mm, 17x2 mm en 18x2 mm als meest gangbare maten.
• Benodigde hoeveelheid: Nauwkeurige meting van het vloeroppervlak, inclusief alle hoeken en obstakels, is essentieel voor de berekening van de benodigde buislengte.
• Vloerbedekking: Niet elke vloerbedekking is geschikt. Dikke textiele vloerbedekking, dik hout en laminaat (boven 16 mm) en dik tapijt kunnen de warmteafgifte belemmeren. Keramische tegels of natuursteen geleiden de warmte het best.
• Isolatie: Een goede isolatie onder de buizen is cruciaal voor de efficiëntie.
• Inregelen: De verdeler met inregelafsluiters zorgt voor een gelijke druk en temperatuurverdeling over de circuits.
• Aanschaf en installatiekosten: Deze zijn hoger dan bij traditionele verwarming met radiatoren, waardoor vloerverwarming vooral lonend is bij nieuwbouw of een forse renovatie.
• Opbouwhoogte: Houd rekening met de extra vloeropbouw, die met name in oudere huizen een uitdaging kan zijn.
• Lekdetectie: Een lek in een verwarmingsbuis kan lastig te traceren zijn en veel schade veroorzaken. Het is daarom raadzaam een gerenommeerd bedrijf in te schakelen voor de installatie.

Intelligente thermostaten moeten selectief worden gebruikt om te voorkomen dat de verwarming onnodig aanslaat bij langere perioden van afwezigheid.

Er bestaat ook elektrische vloerverwarming, die een geringere opbouwhoogte heeft en de vloer snel opwarmt. Het nadeel is het hogere energieverbruik, tenzij er eigen energieopwekking is (bijvoorbeeld met PV-panelen).

Bij het kiezen van de juiste buis voor uw vloerverwarming is het belangrijk om rekening te houden met de specifieke situatie, zoals het type woning, de gewenste warmteafgifte en het budget. Deskundig advies van een installateur kan helpen de optimale keuze te maken.
