Wil je statische ontlading voorkomen en processen veilig laten verlopen? Met een geleidende vloer van ICM Projects kies je voor bewezen ESD-prestaties, duurzame materialen en een nette afwerking die past bij jouw omgeving. Een geleidende vloer - vaak ESD-vloer genoemd - is een vloersysteem dat statische elektriciteit gecontroleerd afvoert naar aarde. Zo voorkom je schade aan gevoelige elektronica, verstoring van meet- en regelapparatuur, risico’s voor medewerkers en ontstekingsgevaar in ATEX-omgevingen. ICM Projects levert geleidende vloeren in geleidend vinyl, epoxy gietvloer of linoleum. Afhankelijk van het gebruik en de normering configureren we de opbouw met geleidende lagen en aardingspunten. Onze systemen behalen een weerstandsbereik van 1 x 106 tot 1 x 109 Ohm, zijn eenvoudig te reinigen en bestand tegen chemicaliën. Overal waar elektrostatische ontlading gevolgen kan hebben voor veiligheid, productkwaliteit of uptime.
Statisch-dissipatief (SD) - geleidt gecontroleerd en voorkomt snelle ontlading. Statisch geleidende vloeren (EC) - lagere weerstand voor snellere afvoer. We bepalen de juiste klasse op basis van normen, meetplan en jouw apparatuur- en procesrisico’s. Een ESD-vloer werkt alleen betrouwbaar als de opbouw en aarding kloppen. Bij geleidend vinyl en linoleum worden geleidende banen en randen thermisch en elektrisch correct aangesloten. Bij epoxy of PU wordt de geleidende laag in het systeem geïntegreerd. Geleidend vinyl - homogeen, strak en hygiënisch, ideaal voor cleanrooms en zorg. ESD epoxy gietvloer - naadloos, zeer slijtvast en vloeistofdicht.
Opties per toepassing: antislip-klasseringen, kleur- en markeringen voor looproutes, stoot- en chemicaliënbestendigheid, en een onderhoudsvriendelijke toplaag die reiniging versnelt. Onze geleidende vloeren worden ontworpen en opgeleverd binnen de kaders van NEN-EN-IEC 61340-5-1 en relevante branche-eisen. Samen bepalen we het doelbereik - vaak 1 x 106 tot 1 x 109 Ohm - passend bij jouw ESD-beleid, apparatuur en PBM’s. We leveren een meet- en opleverrapport met weerstand- en oppervlaktewaarden, aardpunten en meetlocaties. De investering hangt af van oppervlakte, gekozen materiaal, normklasse, staat van de ondervloer en afwerkingen zoals antislip of markeringen. Ook egalisatie, sloop en het aantal aardingspunten spelen mee. We maken snel een heldere offerte met planning, inclusief voorbereiding en meetprotocol.
Met meer dan 40 jaar ervaring heeft ICM Projects alle disciplines in eigen huis. We starten met risico- en eiseninventarisatie, laten je opties zien in onze Experience Room en leveren vervolgens een turn-key installatie met gecertificeerde metingen. Voor spoedsituaties zijn we 24/7 bereikbaar. Antistatisch beperkt ladingopbouw, SD voert lading gecontroleerd af binnen een hoger weerstandbereik, EC voert sneller af met lagere weerstand. Ja. We voorzien ESD-vloeren van route- en zonebelijning en leveren diverse antislip-structuren. Gebruik pH-neutrale of voorgeschreven reinigers en vermijd waslagen die isolerend werken. Kies voor microvezel en periodieke dieptereiniging.
Toepassingen en normen
Zeker. We meten conform IEC 61340, documenteren meetwaarden en aardpunten en kunnen een periodiek meetplan opzetten. Wil je weten welke geleidende vloer bij jouw situatie past? ESD geleidende vloeren voorkomen elektrostatische spanningsopbouw en ongecontroleerde elektrostatische ontladingen die schade kunnen veroorzaken aan componenten. Zelfs geringe elektrostatische ontladingen die niet waarneembaar zijn voor de mens, kunnen latente schade veroorzaken. Deze vloersystemen bestaan uit meerdere lagen. De complete systemen worden geproduceerd en gecontroleerd volgens de NEN-ISO 9001/14001 norm. Toepassing ESD geleidende vloeren: laboratoria, computerruimten, ziekenhuizen, opslagruimten, drukkerijen, productiehallen en ACC-ruimten.
De ESD (Electro Static Discharge) vloeren worden gebruikt in ruimtes waar opgebouwde statische elektriciteit schade kan veroorzaken aan apparatuur of machines. Denk hierbij aan laboratoria, computersystemen, ziekenhuizen en opslagruimten. De ESD-vloer is hier een belangrijk onderdeel van. ESD-vloeren van Smit Vloersystemen zijn vloeistofdicht, stofvrij en goed en eenvoudig schoon te maken. Ook bij een lage luchtvochtigheid (12% RV) is er bij deze vloeren geen vonkvorming. De vloeren zijn uitermate goed bestand tegen chemicaliën en zijn zeer slag-, stoot- en slijtvast.
Eigenschappen en diktes
Eigenschappen ESD geleidende vloeren: uitstraling in glanzend of mat, geen vonkvorming bij lage luchtvochtigheid, geen voegen, zeer krasvast, gemakkelijk reparaties uit te voeren, goede chemicaliënbestendigheid, stofvrij en goed reinigbaar, slag- stoot- en slijtvast, vloeistofdicht en vele RAL-kleuren mogelijk. De dikte van een ESD coating ligt vaak tussen 0,5-1,0 mm; bij zwaardere belasting kiezen we voor een ESD gietvloer van circa 2 mm dikte, wat hogere slijtvastheid en levensduur biedt.
Materialen en installatiedetails

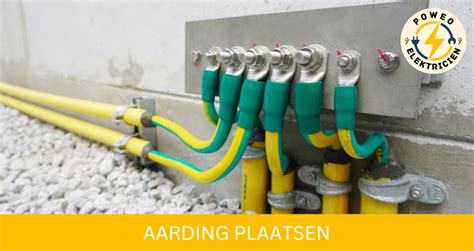

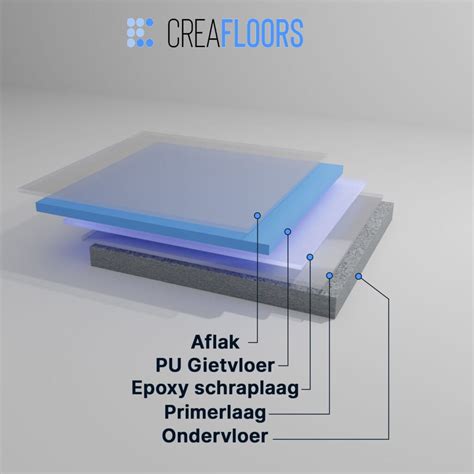

Geleidende lagen bij vinyl en linoleum worden chemisch en elektrisch correct aangesloten; epoxy- of PU-systemen hebben de geleidende laag geïntegreerd. Een primer zorgt voor een goede hechting aan de ondergrond, een schraaplaag egaliseert de ondervloer en koperstrips voeren de geleiding veilig af naar de aarde. Aansluitpunten aardingspunt-verbindingen vormen de aarding. De coating afsluitend maakt het systeem af. Remmers biedt een breed assortiment producten voor elektrisch geleidende vloeren, zodat alle lagen volgens specificaties kunnen worden samengesteld.
cementdekvloer en relatie tot ESD-systemen

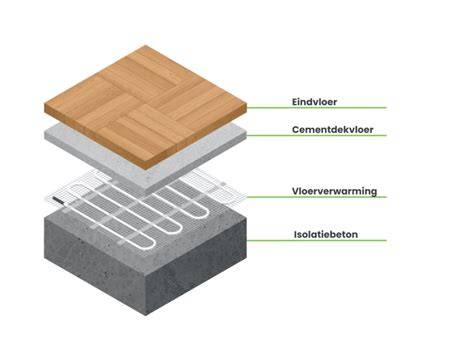

Een cementdekvloer vormt de onmisbare basis voor een duurzame afwerking met een gietvloer of woonbeton vloer. De kwaliteit van de dekvloer wordt bepaald door samenstelling, dikte, draagvloer, leidingen, vloerverwarming en droogtijd. Een hechtende cementdekvloer wordt direct op de draagvloer aangebracht en moet minimaal 30 mm dik zijn; bij vloerverwarming geldt een hogere dikte. Zwevende cementdekvloeren hebben doorgaans circa 70/80 mm dikte. Voor realisatie van een gietvloer is het restvochtgehalte essentieel. Richtlijnen uit normen zoals NEN 2741 en NEN 2742 geven aan hoeveel dekking boven leidingen nodig is en hoe om te gaan met krimp en uitzetting bij verwarmingssystemen. Een droogtijd van circa 1 week per cm laagdikte geldt als richtlijn, met minimale droogtijd van 28 dagen; droogtijdversnellers kunnen deze periode verkorten.
De cementdekvloer moet voorbereid zijn met een schone, ruwe ondergrond; bij leidingen door de vloer moet men rekening houden met extra dekking en mogelijk wapening. Cementgebonden materialen zoals vezelcementplaten kunnen worden gebruikt voor extra sterkte en duurzaamheid. De complete vloeropbouw dient zorgvuldig gepland te worden zodat de opbouw hoogten in relatie tot deuren, kozijnen en trappen liggen. In alle gevallen is een nauwkeurige planning en controle door ervarenSpecialisten cruciaal voor veilige en duurzame resultaten.
Kosten en garantie
De prijs van een ESD geleidende vloer is sterk afhankelijk van oppervlakte, ondergrondtoestand en dikte van het systeem. Offertes op maat zijn beschikbaar. Typisch biedt Remmers ESD- en AS-vloeren in samenhang met installateurs een garantieprogramma, met onderhouds- en inspectie-opties die zekerheid bieden gedurende de levensduur van de vloer.
Korte samenvatting en praktische tips
- ESD-vloeren voorkomen elektrostatische spanningsopbouw en ongecontroleerde ontladingen; cruciale bescherming in elektronica-omgevingen.
- Kies de juiste klasse (SD of EC) op basis van weerstand en meetplan, conform IEC 61340 en NEN-normen.
- De opbouw bestaat uit geleidende lagen, primer, schraaplaag, koperstrips en aarding; de geleidende laag kan vinyl, epoxy gietvloer of linoleum zijn.
- Onderhoud: gebruik pH-neutrale reinigers, vermijd isolerende waslagen, reinig met microvezel en voer periodieke dieptereiniging uit.
- Vraag time-to-offerte aan en bespreek mogelijkheden voor kleur, belijning en antislip-opties voor veiligheid en duidelijkheid op de werkvloer.
SCS - Een minuut met Miranda - Het testen van een ESD-vloer
Beschikbare toepassingen en innovaties
De ESD-systemen zijn toepasbaar in ziekenhuizen, laboratoria, computeromgevingen, productie- en opslagruimten. Dankzij de flexibiliteit van materialen en afwerkingen kunnen ontwerp en kleur volledig op maat, inclusief patroon of belijning, worden uitgevoerd. De combinatie van slijtvastheid, vloeistofdichtheid en chemische bestendigheid maakt ESD gietvloeren geschikt voor veeleisende industriële omgevingen, waaronder omgevingen met gevaarlijke stoffen of brandgevoelige processen.
