De werking van een moderne cv-ketel lijkt nog steeds op die van het eerste warmwatersysteem, maar moderne ketels hebben vele beveiligings- en zuinigheidsfuncties. De cv-ketel is het hart van het verwarmingssysteem; vanuit de ketel wordt het verwarmde water via een buizensysteem door het gebouw gepompt. De rookgasafvoer en condensafvoer vormen cruciale onderdelen voor veiligheid en rendement, vooral bij condensatieketels die warmte terugwinnen uit de verbrandingsgassen en waterdamp condenseren in een tweede warmtewisselaar.
Belangrijkste onderdelen en hun functies
Ontsteker en brander zorgen dat de ketel aan gaat en verbranding plaatsvindt. Moderne branders zijn gemaakt van keramisch materiaal of roestvrij staal en vereisen regelmatig onderhoud omdat vervuiling de werking nadelig beïnvloedt.
Warmtewisselaar gebruikt de warmte van de verbranding om water te verwarmen zonder direct contact met het verbrandingswater. Dit maximaliseert rendement en veiligheid.
Ketelthermostaat regelt de warmte van het cv-water; de circulatiepomp (circulator) transporteert het warme water door radiatoren, vloer- of convectoren. De pomp is meestal moduleren: bij meer warmte draait hij harder, bij minder warmte langzamer en stiller.
Ventilator levert lucht voor de verbranding en voert restgassen af via de rookgasafvoer.
Radiatoren en temperatuurregeling gebeuren via hoofdthermostaat in de woonkamer of door thermostaatkranen op radiatoren. Programmeerbare thermostaten kunnen tijdstippen en temperatuurschema’s instellen; radiatoren kunnen per kamer apart geregeld worden.
Rookgasafvoer zorgt voor veilige afvoer van verbrandingsgassen. Bij HR-ketels gebeurt dit vaak via concentrische leidingen die luchttoevoer en rookgasafvoer combineren.
Condensafvoer van condensatieketels voert het water af dat ontstaat wanneer waterdamp condenseert in de warmtewisselaar; een aparte afvoer naar de riolering (of condensaatpomp) is vereist.
Aansluiten en installeren: aandachtspunten voor de afvoer adapter
Bij condensatieketels is de afvoer van rookgassen cruciaal voor veiligheid en rendement. Een adapter kan nodig zijn om verschillende systemen met elkaar te verbinden, bijvoorbeeld als de bestaande schouw niet direct past op de rookgasafvoer van de ketel. Hieronder staan bouwstenen en aandachtspunten die vaak terugkomen bij installatie en aanpassing, inclusief de positie van adapters in de schouw of op zolder.
- Adapters en afvoersystemen - moderne HR-ketels gebruiken meestal concentrische rookgasafvoeren; adapters kunnen nodig zijn wanneer er een overgang van parallel naar concentrisch systeem plaatsvindt of wanneer ruwe schouwpijp en nieuwe afvoer niet direct op elkaar aansluiten. Gebruik altijd goedgekeurde materialen geschikt voor hoge temperaturen en corrosie. De adapter dient gasdicht te zijn en voldoende ondersteund met beugels.
- Concentrische vs. parallelle rookgasafvoer - concentrisch systeem heeft binnenste buis voor rookgas en buitenste buis voor verse lucht; parallel systeem gebruikt twee aparte buizen. De keuze hangt af van keteltype en installatieomgeving. Gebruik zelden gebruikte oude afvoeren zonder aanpassing; vervanging kan veiligheid en rendement verhogen.
- Helling en kondensafvoer - voor condensafvoer is een lichte helling van 3-5 graden aanbevolen zodat condensaat terugstroomt en via de afvoer wegloopt. Condenswaterafvoer moet naar een geschikt riool of via een condensaatpomp afgevoerd worden.
- Aansluitingen en afdichtingen - alle koppelingen moeten gas- en waterdicht zijn; controle op rubberen ringen, gesealde vlakken en schroefdraad is essentieel. Gebruik een momentsleutel voor gaslang en laat gaslekken testen uitvoeren na installatie.
- Veiligheidsprocedures - bij twijfel altijd een vakman inschakelen. Sinds 2023 geldt in veel regio’s de Gasketelwet: alleen CO-gecertificeerde installateurs mogen werken aan gasverbrandingstoestellen. Een veilige installatie vereist vakkennis en certificering.
Praktische installatie- en onderhoudsprocedures
Het proces van installatie en ingebruikname kent meerdere cruciale stappen die met zorg uitgevoerd moeten worden om een veilig, stil en zuinig systeem te waarborgen. Hieronder een samenvatting van de belangrijkste fasen.
- Aansluiten - sluiting van water-, gas-, en elektrische aansluitingen volgens het aansluitschema van de fabrikant; controleer gaskoppelingen met gaslektest en zorg voor correcte bedrading en aardingspunten.
- Beveiligingen - expansievat, overstortventiel en inlaatcombinatie beschermen tegen drukstoornissen en lekkages. Zorg voor correct functioneren van rookgasafvoer en condensafvoer.
- Voorbereiding en demontage bij vervanging - bij vervanging van een oude ketel: veilig afsluiten van gas- en watertoevoer, leeg laten lopen van het systeem via een aftapkraan, en ontluchten van radiatoren. Oude ketel professioneel afvoeren en recyclen.
- Montage - ketel correct bevestigen aan muur met waterpas en rekening houden met gewichtsbelasting; rookgasafvoer correct aansluiten en afwerken aan dak of gevel.
- Inbedrijfstelling - vullen van het systeem tot 1,5-2,0 bar, ontluchten van kanaal en radiatoren, eerste opstart en controleren warmwaterfunctie; na montage zorgen voor veilige werking en juiste temperaturen in alle kamers.
Tijdens het proces is veiligheid cruciaal: een correcte rookgasafvoer voorkomt koolmonoxideproblemen. Een uitlaatkanaal dat niet goed aansluit of lekken kan leiden tot ernstige risico’s; daarom adviseren vakmensen om installaties volgens normen en regelgeving uit te voeren.
Veelgestelde vragen over aansluiting en adaptergebruik
Vraag: Is het van belang dat de adapter in de schouw zit, of kan deze ook op zolder door een slang naar buiten leiden? Antwoord: De exacte positie van de adapter is afhankelijk van het systeemontwerp en de schouwconstructie; veel installaties vereisen dat rookgassen via een concentrische buis naar buiten gaan met verse lucht ernaast. Raadpleeg altijd een erkende installateur om te bepalen wat veilig is in jouw situatie.
Vraag: Kan ik een metalen buis gebruiken in plaats van de originele, en bestaan rubbers die vervangen kunnen worden door bouwmarktbundels? Antwoord: Gebruik uitsluitend goedgekeurde onderdelen met geschikte materiaaleigenschappen (koud- en hittebestendig, corrosiebestendig, met rubberafdichtingen die compatibel zijn met rookgassen). Vervanging zonder correcte specificaties kan leiden tot lekkages of koolmonoxideverbrandingproblemen.
Keuzes en kosten

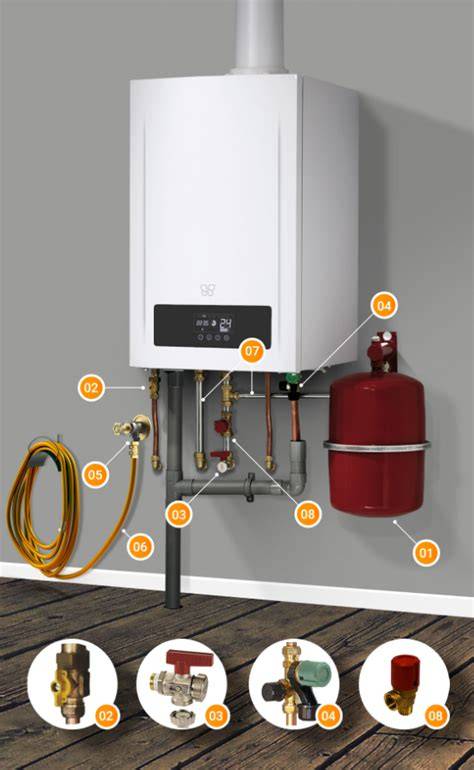

De prijs voor een nieuwe cv-ketel hangt af van het gewenste vermogen, extra opties (vloerverwarming, meerdere douches), en installatieomgeving. Een HR-ketel biedt vaak hoger rendement; bij vervanging is het verstandig ook de bijbehorende appendages te vervangen (inlaatcombinatie, gaskraan, vulkraan, overstortventiel, expansievat, rookgasdoorvoer) om storingen te voorkomen. De gemiddelde levensduur van een cv-ketel ligt rond de 15 jaar.
Voor een professionele installatie en veilige werking is het verstandig om een erkend installatiebedrijf in te schakelen. Een correcte inbedrijfstelling omvat vullen, ontluchten en controleren van alle verbindingen. Een fout in de elektrische aansluiting kan leiden tot beschadiging van de besturingsprint en hoge kosten.
Samenvattend: een condensatieketel biedt efficiënte verwarming door warmterecuperatie en condenswaterafvoer; de rookgasafvoer en condensafvoer vereisen zorgvuldige aandacht en voldoen aan geldende normen. Een adapter kan nodig zijn bij aansluiting op bestaande schouw of leidingsystemen; laat dit altijd controleren door een vakman.
Motivatie video! Zo installeer ik mijn Energiezuinige HR cv ketel Intergas Xtreme 36
Voor wie aan onderhoud en veiligheid wil werken blijft dit een vakgebied waar nauwkeurig vakwerk vereist is: de ketel hangt waterpas, verbindingen zijn 100% gasdicht, en de afvoer naar buiten is correct afgewerkt zodat warmte, rookgassen en condens veilig worden afgevoerd.
