Warmteoverdracht, warmtetransport of warmtestroming is de flux (stroming) van energie in de vorm van warmte van locaties met een hogere temperatuur, naar locaties met een lagere temperatuur. Volgens de tweede wet van de thermodynamica is het tegenovergestelde (warmtestroom van lage naar hoge temperatuur) niet mogelijk. Warmte zal zich daarom altijd zo gelijk mogelijk over de ruimte verdelen. Anders gezegd streeft een thermodynamisch systeem naar zo groot mogelijke entropie.
In veel industriële processen speelt warmteoverdracht een grote rol. Dit kan het opwarmen en afkoelen van een materie door een andere materie zijn. In de procesindustrie wordt bijvoorbeeld met behulp van warmtewisselaars van deze energiestroom gebruikgemaakt. Geleiding (conductie) is warmteoverdracht binnen de desbetreffende stof, waarbij warmte stroomt van deeltjes met de hogere kinetische energie (temperatuur) naar minder energierijke (koudere) deeltjes. De warmtestroom is afhankelijk van het temperatuursverschil over de afstand (de temperatuurgradiënt) en de interne weerstand tegen warmtestroom van het betreffende materiaal, die de thermische geleidbaarheid of warmtegeleidingscoëfficiënt genoemd wordt. Straling (radiatie) is warmteoverdracht tussen twee lichamen, die niet met elkaar in aanraking zijn zonder gebruik te maken van een tussenstof. Stroming (convectie) is warmteoverdracht door verplaatsing van een warme vloeistof of een warm gas, of van een koude vloeistof of een koud gas.
Een noodzakelijke voorwaarde voor het optreden van deze drie genoemde gevallen is het bestaan van een temperatuurverschil. Als dit aanwezig is, zal er warmte van een hoger niveau naar een plaats met een lager niveau kunnen worden overgedragen. In de natuur en de techniek komen tevens meer gecompliceerde vormen van warmte- en energietransport voor waarbij meerdere stappen in het overdrachtsproces doorlopen worden. In de waterkringloop wordt de warmte van de zonnestraling die in het zeewater opgeslagen is gebruikt om aan het zeeoppervlak water te verdampen. De waterdamp stroomt ten gevolge van de atmosferische circulatie naar een grotere hoogte of naar een andere plaats waar het condenseert. Daarbij komt de aan het zeeoppervlak opgenomen verdampingswarmte weer vrij zodat er water en warmte getransporteerd is. In dit geval verloopt het warmteoverdrachtsproces in de drie stappen van verdamping, stroming en condensatie.

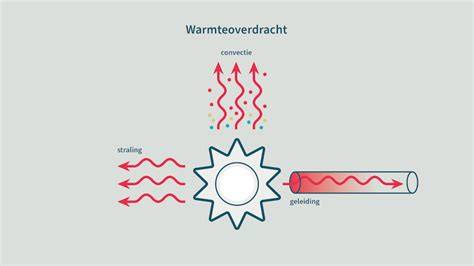

Drie hoofdmanieren van warmteoverdracht
In veel geleidingsprocessen stroomt de warmte van een warmere naar een koudere laag door een serie lagen heen. Deze lagen zijn gemaakt van verschillende materialen met verschillende diktes en eigenschappen. Bij berekening van thermische effecten is het van belang de warmteoverdracht te weten door alle lagen heen. Vaak wordt warmte getransporteerd door een combinatie van geleiding en convectie, zoals bij een raam in een muur. In de lucht treedt convectie op, in het glas geleiding. Om de totale warmteoverdrachtscoëfficiënt te berekenen, moeten dan de individuele warmteoverdrachtscoëfficiënten bepaald worden. Warmteoverdracht gebeurt op drie manieren: conductie, convectie, radiatie.
Geleding (Conductie) Warmte verplaatst zich door een vast materiaal zonder dat het materiaal zelf beweegt. Bijvoorbeeld: een lepel die warm wordt in een hete kop soep.
Convectie Warmte wordt overgedragen door de beweging van een vloeistof of gas. Bijvoorbeeld: warme lucht die opstijgt bij een radiator. Een convectieve stroming is afhankelijk van een hele reeks parameters, die in min of meerdere mate relevant zijn voor de energieberekeningen in gebouwsimulatie. Convectie treedt op wanneer een fluidum, i.e. een gas of een vloeistof, langs een oppervlak met een andere temperatuur stroomt. Wanneer de stroming slechts ontstaan is door het temperatuurverschil, dan hebben we te maken met natuurlijke convectie. De stroming is dan het gevolg van een reorganisatie van de deeltjes onder invloed van de zwaartekracht. Wanneer er een externe aanleiding is voor de stroming (een pomp of ventilator) betreft het gedwongen convectie. Het is dan in de eerste plaats de uitwendig opgelegde snelheid die bepalend is voor de warmteoverdracht.
Straling (Radiatie) Warmte wordt overgedragen door elektromagnetische golven, zonder medium nodig te hebben. Bijvoorbeeld: de warmte van de zon die je voelt op je huid.
Toepassingen in gebouwen en systemen
- Geleiding in gebouwen. Dit gebeurt vooral via muren, vloeren en ramen. Warmte uit de verwarmde binnenruimte geleidt door de muren en ramen naar buiten. Goede isolatie (zoals glaswol of PUR-schuim) vermindert dit warmteverlies.
- Convectie in verwarmingssystemen. Convectie speelt een grote rol in hoe warmte zich in een ruimte verspreidt. Radiatoren verwarmen de lucht eromheen, waardoor warme lucht opstijgt en koude lucht naar beneden zakt. Vloerverwarming verwarmt de lucht dicht bij de vloer, wat een gelijkmatigere verdeling van warmte geeft.
- Drie vormen van warmteoverdracht zijn straling, geleiding en convectie. Voor convectie zijn veel parameters relevant in gebouwsimulaties, waaronder sensitiviteiten en modellering van stromingen in getransporteerde systemen.
Convectie treedt op wanneer een fluidum langs een oppervlak met een andere temperatuur stroomt. Wanneer de stroming door temperatuurverschil ontstaat, noemen we dit natuurlijke convectie. Bij gedwongen convectie is er een externe oorzaak voor de stroming (pomp of ventilator). De uitwendig opgelegde snelheid bepaalt in de eerste plaats de warmteoverdracht.
Warmteoverdracht in de industrie
Warmteoverdracht en warmteterugwinning zijn cruciaal in verschillende industrieën, waaronder de productie, de automobielindustrie en de energiesector. Bij de productie is efficiënte warmteoverdracht essentieel voor het smeden van metaal, het vormen van kunststof en chemische productie. Een goed thermisch management garandeert de productkwaliteit en verlaagt het energieverbruik. In de automobielindustrie is warmteoverdracht essentieel voor koeling van de motor, klimaatregeling en regeling van de accu van elektrische voertuigen. Effectieve thermische systemen verbeteren de prestaties en levensduur van de auto door warmte efficiënt weg te bewegen van kritieke onderdelen. In de energiesector is warmteoverdracht essentieel voor energieopwekking, of het nu gaat om traditionele fossiele brandstoffen of hernieuwbare bronnen zoals zon en wind. Efficiënte warmtewisselingssystemen maximaliseren de energie-uitvoer en minimaliseren de hoeveelheid afval.
Tijdens het compressieproces nemen de luchtdruk en de temperatuur toe als gevolg van werkzaamheden aan de lucht. Ongecontroleerde warmte in persluchtsystemen kan leiden tot schade aan apparatuur, verminderde efficiëntie en vochtcondensatie. Warmteterugwinning houdt in dat restwarmte die tijdens compressie wordt gegenereerd, wordt opgenomen en hergebruikt. Inzicht in de verschillende soorten warmteoverdracht is cruciaal voor verschillende industriële toepassingen, waaronder persluchtsystemen. Door warmte effectief te beheren en te gebruiken, kunnen industrieën de efficiëntie verbeteren en kosten verlagen.
De drie soorten warmteoverdracht blijven de basisprincipes die in de praktijk toegepast worden. De overgang tussen verschillende materialen en lagen in constructies vereist dat men de gecombineerde effecten van geleiding, convectie en straling begrijpt om de totale warmteoverdrachtscoëfficiënt te bepalen. Een afbeelding of diagram kan in dit verband helpen om de stappen van verdamping, stroming en condensatie in natuurlijke systemen te illustreren.
| Type warmteoverdracht | Kenmerk | Voorbeelden |
|---|---|---|
| Geleiding | Warmteverplaatsing door vast materiaal zonder beweging van het materiaal | Lepel in warme soep, metalen muurlagen |
| Convectie | Warmteoverdracht door verplaatsing van vloeistof of gas | Radiator, luchtcirculatie in kamers |
| Straling | Warmteoverdracht door elektromagnetische golven | Zonnestraling, infraroodpanelen |
Inzicht in thermodynamica en warmteoverdracht is onontbeerlijk om de werking van persluchtcompressoren te begrijpen en om effectieve energieterugwinning te realiseren in industriële systemen.
