Constructie balklaag plat dak opbouw en berekening: uitgebreide gids voor een stevige daksysteemopbouw

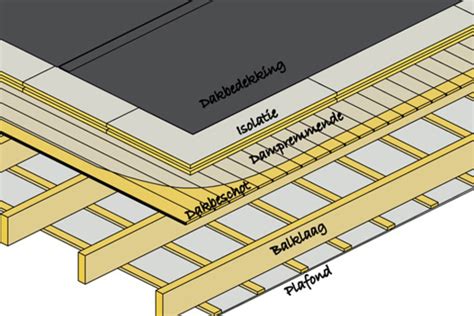

Bij een opbouw van een plat dak met OSB, dampscherm, 12 cm isolatie en EPDM komen diverse constructieve keuzes voorbij. De bouw kan betrekking hebben op een buitengevel van 8,85 m bij 4,0 m met een muur aan één zijde en snellebouw aan de andere kant. In deze uiteenzetting worden de keuzes voor houtkwaliteit, balkmaat, tussenafstand, helling, afvoer en berekening van de balklaag uitputtend behandeld, met verwijzingen naar de genoemde bronnen en aannames uit het handboek dat in de bijlage beschikbaar is.

Kies de houtkwaliteit en balkmaat

De kwaliteit van hout die je gebruikt, bepaalt de draagkracht en de overspanning die je kunt realiseren. Meestal geldt: C18 of beter. Multiplex is sterker voor puntbelastingen dan OSB, en OSB biedt minder weerstand bij puntbelasting. Multiplex is twee keer zo weerbaar bij gelijke dikte maar aanzienlijk duurder. Over het algemeen is minimaal OSB 18 mm aan te raden, maar multiplex (bij voorkeur vuren multiplex) wordt vaak verkozen voor betere puntbelastingweerstand. Vermijd geschaafde balken; grafeer ze liever niet.

De hoogte en dikte van de balken bepalen de mogelijk overspanning. De hoogte draagt bij aan het beperken van de hoogte van de constructie en eventueel tussenliggende isolatiedikte. Voor een panellast (bv. OSB of multiplex) geldt dat een hogere balkmaat soms nodig is om een betrouwbare spanning te leveren. De balkhoogte en -dikte kunnen overigens verschillen per leverancier; overleg met de houthandel welke maten op voorraad zijn en welke het meest geschikt zijn voor jouw overspanning.

Bij de overspanning reken je de vrije overspanning met aan beide kanten 10 cm opleg. De app geeft dan een aantal opties van diverse dikte en hoogte. Door op verschillende hart-op-hart afstanden te klikken kun je zien of dezelfde balkmaat ook verder uit elkaar mag liggen. Voor het type plaat dat op komt (OSB 12 mm) is soms een andere plaat nodig (multiplex) voor betere puntbelastingweerstand.

Afmetingen, tussenafstand en paneelkeuze

De hoogte en dikte van balken zijn afhankelijk van de belasting die het paneel levert; bij bepaalde paneeldiktes geldt een puntbelasting die de balklaag moet kunnen dragen. De standaardmaten in de informatie-tool (van houtinfo.nl) zijn binnen CLS/SLS, en de maatvoering kan variëren afhankelijk van stock. De keuze tussen OSB en multiplex beïnvloedt zowel de sterkte als de buigzaamheid (elasticiteitsmodulus) van de balklaag.

In de praktijk kun je rechtstreeks kiezen uit diverse balkmaatcombinaties en ze combineren met meerdere overspanningen. Er bestaan verschillende opties mogelijk voor dezelfde overspanning: een combinatie van hogere balken met grotere spijlen of juist lagere balken met andere tussenafstanden. De hoogte en dikte moeten zodanig zijn dat het gehele dakgewicht, inclusief isolatie en dakbedekking, binnen de ontwerpwaarde blijft.

Hellingspunten en afvoer

Je zult waarschijnlijk helling nodig hebben voor de afvoer van water, meestal in twee richtingen. Balken kunnen onder helling worden gelegd of hellingsspieën kunnen worden toegepast. Hellingsspieën zijn dunner gesneden balken, doorgaans tussen 2 m en 3,5 m lang, met een hoogte van 0,5 tot 4-8 cm, die samen met de hoofdbalken de goot vormen. Ze dragen zelf geen significant draagvermogen; ze rusten volledig op een ander balkenwerk. Bij een dak met 8 m lengte en een helling van 1% tot 2% kan dit effectief zijn voor een gootvorming, mits correct geplaatst.

Let op: de maximale hoogte van de dakrand bij berekende balken mag ongeveer 10 cm zijn voor een watergewicht van 1 kN/m², afhankelijk van de helling en de belasting. Voor grotere uitbreidingen kun je het gewicht van het dak en de last op de draagpunten vergroten en moet je mogelijk extra ondersteuning toevoegen. Overweeg altijd een dakwerker te raadplegen voor tips en begeleiding bij de uitvoering, die kosten kunnen besparen en de veiligheid waarborgen.

Berekeningstrucs en overspanningen

De berekening van een balklaag vereist rekening met het eigen gewicht van de constructie en de variabele belastingen. Niet elk hout is even sterk; inkepingen of extra staanders kunnen de overspanning verkorten. Bij kleine doe-het-zelf-projecten kun je vuistregels toepassen, maar voor structurele wijzigingen is het sterk afgeraden om zelf de balklaag te berekenen. Een constructieberekening is vaak verplicht voor vergunningsaanvragen en verzekeringsdoeleinden.

De overspanning wordt berekend met een vrije overspanning en opleg aan beide kanten. De app of rekentool genereert opties voor verschillende balkdiktes en hoogtes. Als de overspanning groter is dan de standaard, kan het nodig zijn dikkere balken of een andere tussenafstand te kiezen. De berekening houdt rekening met de paskwaliteit en de belasting van het dakpaneel (OSB of multiplex) en de draagkracht van het hout.

Uitvoering en bevestiging

Aan de ene kant komen de balken tegen de bestaande muur (woning) te liggen en worden ze bevestigd met behulp van een strijkbalk en balkschoenen; aan de andere kant worden ze op de snelbouw gelegd. De balken moeten waterpas liggen; zo leg je daarna de dakplaten en overige lagen op. De dakrandconstructie moet op de juiste hoogte blijven en de afvoer naar buiten wordt via een vierkante buis geregeld; als de regenpijp voor de muur zit, dan loopt de afvoer niet door het dak, maar door de muur.

Bij de opbouw wordt vaak een damprem en isolatie geplaatst, gevolgd door OSB of multiplex en tot slot EPDM. Er wordt aangegeven dat er geen kiezel of dergelijk op de dakbedekking komt; dit heeft invloed op de belasting en de windweerstand van de dakbedekking. De dakbedekking en de isolatielaag bepalen samen met de balklaag de thermische en structurele prestaties van de constructie.

Kosten, offertes en constructietekening

Het starten van een balklaagberekening kan een starttarief hebben; in de aangehaalde informatie is een starttarief van €130 genoemd voor een balklaagberekening, inclusief of exclusief verschillende service-elementen. Een constructieberekening is vaak vereist door gemeenten en verzekeraars. Een constructietekening wordt doorgaans uitgevoerd door een constructeur en kan de bouwhandleiding vormen voor de aannemer. De kosten variëren afhankelijk van de complexiteit van de verbouwing en de benodigde precisie van de berekening.

Een constructietekening plat dak wordt nodig bij het plaatsen van een dakterras, dakopbouw, zonnepanelen of een groen dak. De constructeur verzamelt eerst de originele bouwtekeningen, beoordeelt de gewenste uitbreiding en ontwerpt een efficiënte constructie die voldoet aan de veiligheidsnormen. De kosten voor verschillende type verbouwingen kunnen oplopen tot enkele honderden euro’s tot duizenden euro’s, afhankelijk van de omvang.

De bouwbestel- en houtinfo-tools bieden handige hulpmiddelen zoals balkenschuif en rekentools die een voorlopige inschatting geven. Voor zekerheid en betrouwbaarheid is een volledige constructieberekening gewenst en vaak verplicht, vooral bij vergunningsaanvragen en verzekeringen. De constructietekening geeft de aannemer duidelijke bouwhandleiding en verlaagt het risico op fouten.

Praktische workflow van jouw project

1. Stel vast welke maat houten balken je nodig hebt op basis van de overspanning en de gewenste hart-op-hart afstand.
2. Kies de houtkwaliteit (bijv. C18 of beter) en tussenafstand afhankelijk van het paneel en de puntbelasting.
3. Bepaal of OSB 12 mm of multiplex gebruikt wordt; overweeg multiplex voor betere puntbelastingweerstand.
4. Bereken de vrije overspanning met 10 cm opleg aan beide zijden; genereer verschillende balkdiktes en hoogtes.
5. Beslis over helling en spie- of onderhoekslagen voor afvoer; plan de goot langs de lengterichting.
6. Laat een constructeur een constructietekening maken; verkijn de vergunningseisen en verzekeringsbehoefte.
7. Bestel de balken bij de houthandel (controleer stock en levertijden); zorg voor niet-geschaafde balken.
8. Voer de montage uit: bevestig tegen de muur met strijkbalk en balkschoenen, leg de snelbouw aan de andere kant, leg dampscherm, isolatie en dakbedekking (EPDM).
9. Voer een eindcontrole uit met waterpas- en structurele checks; check op lekkages en de afvoer naar buiten.

Advies en overwegingen

Het is verstandig om met een dakwerker of constructeur in contact te staan voor tips en om mogelijke misverstanden te voorkomen. Een goede constructie vereist een afweging tussen gewicht, ruimte, isolatie, kosten en veiligheid. Overweeg de impact van een uitbreiding op de draagconstructie en de dakrand en evalueer of een uitbreiding de sterkte van de gehele constructie beïnvloedt. Bij twijfel is het altijd beter om professionele berekeningen te laten uitvoeren en een constructietekening te laten maken.
