Een VR ketel of staande cv ketel is in bijna alle gevallen aangesloten op een gemetselde schoorsteen. Door nieuwe energie-besparings-eisen zijn HR ketels in temperatuur begrensd wat voor veel problemen zorgt in bestaande situaties. Doordat de temperatuur van de rookgassen minder heet is, gaan deze eerder condenseren. Een gemetseld kanaal is niet gas- en vochtdicht; er zullen vochtproblemen en ketelstoringen ontstaan, omdat de gassen niet goed weg kunnen (minder heet zijn en minder goed stijgen).
Een HR ketel is altijd aangesloten op een rvs pijp of speciale kunststof pijp die voor rookgassen geschikt zijn. Als een vaste pijp niet geplaatst kan worden (bijvoorbeeld in een schoorsteenkanaal) wordt veel gebruik gemaakt van flexibele buizen in rvs of speciaal geschikt kunststof. De gassen van een HR ketel hebben een temperatuur van ongeveer 70 graden (de nieuwe generatie zelfs 50 graden). Hierdoor bereikt de rookgas van een HR ketel zeer snel een dauwpunt, ofwel het punt waarbij de gassen gaan condenseren. Dit condens met een PH van 2 tot 4 (zeer zuur) zet zich als condensdruppels af tegen de wanden van het rookgasafvoermateriaal. De zuurgraad van dit condens vreet de buizen langzaam op tot er gaatjes in zullen vallen, met een gevaarlijke situatie tot gevolg. Er zal rookgas (koolmonoxide) en condensvocht de woning in komen. De levensduur van het rookgasmateriaal heeft hierdoor een leeftijd van 15 tot 20 jaar en MOET dus bij elke ketelvernieuwing mee vervangen worden.
Je gebruikt een verouderde webbrowser. ik wil een open VR-ketel (alleen verwarming, geen warm water) installeren ter vervanging van mijn moederhaard. Mijn vraag: kan ik de rookgasafvoer gewoon op het bestaande kanaal aansluiten? of moet ik een RVS pijp inbrengen. Alvast bedankt voor jullie ideeën. Dat hangt van meerdere factoren af. Zit de schoorsteen aan een buitengevel is er vroeger kolen op gestookt hoe groot is de afvoer van de ketel en wat is het rendement. Hier meteen de vraag waarom je een VR ketel wilt plaatsen? Een RVS pijp aanbrengen lijkt mij toch de meest veilige oplossing. Wil je geen condens in het kanaal dat staat mij bij dat de rookgas temperatuur gemeten bij de uitmonding van de schoorsteen 35 gr. Een RVS pijp aanbrengen lijkt mij toch de meest veilige oplossing. Wil je geen condens in het kanaal dat staat mij bij dat de rookgas temperatuur gemeten bij de uitmonding van de schoorsteen 35 gr.
Waarom kiezen voor HR versus VR en wat betekent dit voor de rookgasafvoer?
Tegenwoordig zijn er HR-ketels met een hogedruk RGA te krijgen. Volgens mij condenseert hij bij 35 gr., onder de 57 gr. Waarom perse HR? Als de installatie niet als LTV is uitgelegd heeft een HR weinig zin. Zeker bij een oudere installatie, waar vaak hogere temperaturen nodig zijn. Als het toestel terug moduleert naar de laagste stand dan worden de verbrandingsgassen zeker niet heet genoeg om condensvorming in een stenen afvoerkanaal te voorkomen. Reden om VR-ketel te willen plaatsen in plaats van HR is dat ik maar 1 afvoerkanaal heb. Namelijk de huidige rookgas-afvoer. Je hebt ook maar 1 afvoer daar.....ook niet te maken? Vraag eerst de installatie voorschriften maar eens op. De VR-ketels hebben vaak al een danig rendement dan bij langere schoorsteen lengtes een condens-t stuk al nodig is. Veiligheid staat voorop.
De veiligheid van de klant is de verantwoordelijkheid van de installateur. De wetgever en branche zijn daar duidelijk over en hebben de vereisten vastgelegd in wetten, normen en praktijkrichtlijnen. Er zijn Europese wetten, denk aan het CE-keur. Wetten en normen op nationaal niveau zijn vastgelegd in bijvoorbeeld het Besluit bouwwerken leefomgeving (Bbl), de Gasketelwet en de NEN-normen. Veiligheid staat voorop.
Concentrische rookgasafvoer vs. losse pijp

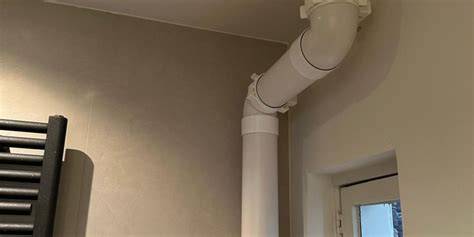

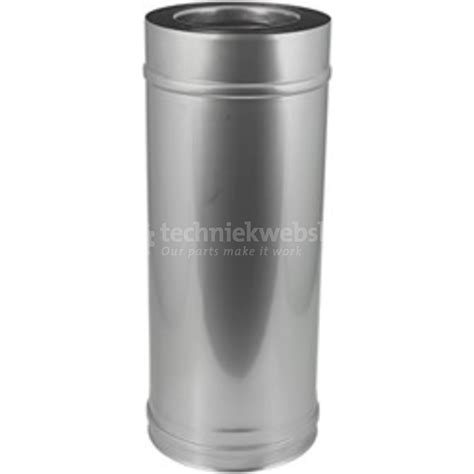

Een concentrisch rookgasafvoer zorgt voor de afvoer van verbrandingsgassen en toevoer van verse lucht middels een dubbelwandige pijp. Door deze pijp-in-pijpconstructie is de concentrische rookgasafvoer veel veiliger. Er is minder kans op koolmonoxidevergiftiging. Bij slijtage komen de giftige gassen terecht in de buitenste pijp die moet zorgen voor frisse lucht. Als deze schone lucht niet genoeg zuurstof aanlevert doordat er verbrandingsgassen in lekken, springt de cv-ketel op storing en werkt hij niet meer. Rookgaskanalen hebben een beperkte houdbaarheid. Nieuwe generatie HR-ketels vereisen vaak een convectie-gekoppelde afvoer.
Bij zo’n 10% van de cv-ketels in Nederland is er tot dusver een concentrische rookgasafvoer geplaatst. De nieuwe afvoer is in de meeste gevallen (met uitzondering van hoogbouw door collectieve rookgasafvoeren) te plaatsen. Kies een nieuwe cv-ketel inclusief concentrische rookgasafvoer. Er zal bij onvolledige verbranding altijd enige mate van koolmonoxide ontstaan. Deze beperkte hoeveelheid is veelal echter niet schadelijk, zeker niet wanneer er voldoende wordt geventileerd. Hoewel er door de concentrische rookgasafvoer van de cv-ketel geen koolmonoxide meer vrijkomt in uw woning bij lekkage aan de binnenste buis, is het raadzaam om altijd een CO-melder in huis te plaatsen, voor wanneer de oorzaak niet bij uw cv-ketel ligt.
Essentiële normen, wetten en praktijktips
De correcte installatie en afvoer van rookgassen van een CV-ketel is cruciaal voor de veiligheid en het binnenklimaat van een woning. Een ketel mag alleen in gebruik blijven indien de gehele installatie, inclusief rookgasafvoer en luchttoevoer, aan de geldende eisen voldoet. Indien de rookgasafvoer verouderd, lek, niet-conform of onjuist is, dient deze vervangen of aangepast te worden voordat de monteur zijn werkzaamheden kan afronden en de ketel kan aanmelden als 'onderhoud uitgevoerd'.
- Besluit bouwwerken leefomgeving (Bbl): afvoer van rookgas en toevoer van verbrandingslucht, gezondheid en binnenklimaat.
- NEN-normen: NEN 2757-1 en NEN 2757-2 voor berekening, verdunning en hinder; NEN 8757 voor afvoerhoogte en natuurlijke afvoer (bij oudere gebouwen).
- NPR: NPR 3378-45/46 met Rogafa-beugeladvies voor veilige montage en bevestiging.
- Gasketelwet: alleen gecertificeerde installateurs mogen gasketelsystemen plaatsen en onderhouden.
- Wkb: kwaliteitsborging tijdens ontwerp, uitvoering en oplevering met dossierbeoordeling.

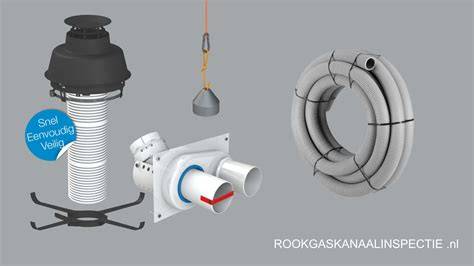

Rookgasafvoer kan bestaan uit een gemetselde schouw, een vaste RVS-pijp of flexibele buis. Door de levensduur en slijtage is inspectie en mogelijk vervanging van kanalen en pijpen noodzakelijk. Een HR-ketel kan niet zonder aanpassingen op een VR-kanaal worden aangesloten; dit veroorzaakt veiligheidsrisico's door condensatie en mogelijk lekkages. Bij vervanging van een VR-ketel door HR is vaak ook het rookgaskanaal aan vervanging toe.
Brandveiligheid en inspectie
Tijdens inspecties kan de staat van de kanalen bekeken en beoordeeld worden. Een kamer- of dakdoorvoervervanging kan noodzakelijk zijn na vervanging van de ketel. Een brandwerende afdekplaat met brandmanchet kan vereist zijn in collectieve installaties. Een CO-melder in de opstellingruimte wordt aangeraden als extra veiligheid.
De nexus tussen HR-ketels en rookgaskanaalen kent meerdere praktijkuitdagingen: verschillende ketels op gezamenlijke kanalen, slijtage, lekkages en de noodzaak tot individuele kanaalcertificering. Een onafhankelijke inspectie kan de toekomstopties bepalen na evaluatie van type, uitvoering en conditie van de rookgasafvoer.
Concentrische Rookgafvoer, uitleg en montagetips!
Plaatsing en afvoerhoogte
Afvoerhoogte en plaatsing hangen samen met dakhelling, nokafstand en het type afvoer (gevel vs. dak). Voor natuurlijke afvoer geldt doorgaans dat de afvoer minimaal 0,5 meter boven de nok moet uitkomen; bij grotere dakhelling kan meer hoogte vereist zijn. Een gevelafvoer is in principe toegestaan voor gesloten gastoestellen, mits regels omtrent afstand tot ramen en overkappingen worden nageleefd. Voor houtkachels en pelletkachels is gevelafvoer meestal niet toegestaan volgens Bouwbesluit.
De afvoering van de rookgassen bij een HR-systeem vereist vaak een concentrische oplossing om risico's te beperken. Een juiste keuze vereist maatwerk en afhankelijkheid van situatie (hoogbouw, CLV-systemen, individuele ketels). Een werkplek vrijmaken voor onderhoud is essentieel: doorgaans 1 meter breed en 1,80 meter hoog rondom de ketel.
Wanneer verplaatst wordt naar een nieuwe locatie (bijv. keuken), kunnen extra leidingen en afvoeren noodzakelijk zijn. Een gecertificeerde installateur kan adviseren over de installatie-instructies van de ketel en de geldende normen, inclusief afstanden tot objecten en diameter van het rookkanaal.
Conclusies uit regelgeving en praktijk
De Gasketelwet en NPR-richtlijnen benadrukken het belang van gekwalificeerd personeel en correcte installaties. Bij schade door ontbrekende conformiteit kan de verzekering dekking weigeren. Bij de aankoop van een woning is het verstandig de staat van de CV-ketel en de bijbehorende rookgasafvoer te controleren. Bij oudere VR-systemen is vaak vervanging naar HR aanbevolen, met aanpassing van het afvoersysteem.
Belangrijk is een tijdige waarschuwingsvoorziening zoals een CO-melder en het gebruik van CE-gecertificeerde systemen zoals RGA voor kunststof rookgasafvoeren (EN 14471). Moderne concentrische systemen dragen bij aan veiligheid en efficiëntie, maar vereisen professionele planning en uitvoering.
