Normatieve fundering criteria betekenis en uitleg

De fundering is de draagconstructie waarop een gebouw geplaatst wordt, meestal onder het maaiveld gelegen.

Fundering op staal is de meest gebruikte methode (in het gele gebied van de tekening rechts), namelijk wanneer de draagkrachtige laag (de zogenoemde vaste grondslag) niet te diep onder het maaiveld ligt, bijvoorbeeld 80 of 100 cm.

De slechte bovengrond wordt verwijderd en eventueel vervangen door een zogenoemde zandkoffer.

Ook kan grond verbeterd worden door verdichten daarvan of door bijvoorbeeld groutinjectie.

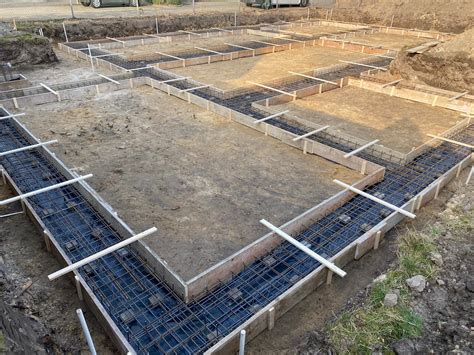

Bij strokenfundering en sleuffundering wordt met gewapend beton een verbrede zone (strook) gerealiseerd onder alle dragende muren.

Fundering op staal is een type fundering dat direct op een zandlaag rust, zonder dat er een betonnen plaat of palen nodig zijn.

In Nederland betekent dat het volgende: maak je een fundering op een plek dat zonder dijken onder water had gestaan? Dan wordt er voornamelijk een fundering op palen gebouwd.

Fundering op palen (paalfundering) Wordt toegepast als draagkrachtige grond te diep zit (bijvoorbeeld moeras-, klei- of veengrond, aangevulde grond).

Meestal worden er betonnen palen in de grond geschroefd, geheid of geboord; een betonnen paalfundering is een zeer degelijke, maar relatief dure fundering.

Fundering op houten palen met betonnen oplanger vindt ook plaats.

Paalfundering zonder oplanger komt nog voor bij oudere gebouwen.

Poerenfundering (poeren in combinatie met balken; pijlerfundering) Fundering op vrij omvangrijke gewapende betonnen blokken.

Deze methode kan gebruikt worden als er vooral puntlasten zijn.

Puttenfundering Vanaf de draagkrachtige grond worden met betonnen ringen funderingsputten gemaakt die gevuld worden met beton en van wapening worden voorzien.

De draagkrachtige laag mag natuurlijk niet te diep liggen (3-8 m onder maaiveld).

Op de putten worden gewapende betonnen balken geplaatst om de belasting van de muren naar de putten door te geven.

Er is relatief weinig graafwerk nodig voor de fundering op putten.

Omdat de putten gegraven kuilen zijn en op de draagkrachtige grond staan, er geen groot gebied ontgraven wordt (geen bouwput nodig), vindt er geen verdichting van de grond plaats en is deze methode dus gunstig voor belendende funderingen.

Algemene funderingsplaat (zwevende vloerplaat) Wordt ook toegepast als de draagkrachtige grond te diep zit.

De woning wordt gebouwd op een stijve plaat die zich als een vlot gedraagt; als er zettingen optreden dan zal de woning in zijn geheel bewegen.

Aanleggen van een funderingsplaat is een eenvoudige methode, interessant voor doe-het-zelvers als het om een schuur o.d. gaat.

De vloerplaat wordt niet ondersteund door fundamenten, maar wordt rechtstreeks op de grond gestort en bestaat uit gewapend beton.

Onder de muren zijn balken of verzwaringen of extra wapening nodig.

Bij kelders is volledige onderkeldering noodzakelijk.

Als er geen kelder is, moet de funderingsplaat minimaal 80 cm onder het maaiveld (vorstvrije aanleg) liggen.

Onder de funderingsplaat kunnen, in bepaalde gevallen, isolatieplaten worden gelegd, bijvoorbeeld van foamglas.

Op grondschroeven (schroeffundering) Uitsluitend voor wat lagere belastingen kunnen soms lange grondschroeven worden toegepast, bijvoorbeeld bij de kolommen van een terrasoverkapping of voor een schuur, uitbouw of lage woning in hout.

In zwakkere bodemsoorten (veen e.d.) is eigenlijk wel een voorwaarde dat de schroef een eindje in een dragende laag (vaste grondslag, zand) komt om meer belasting op te kunnen vangen.

grondschroef van ca. Vroeger: op slieten of compactiepaaltjes

Een sliet is een stammetje of paaltje met een diameter van 10-12 cm en dat vrij lang is.

Een niet meer toegepaste funderingsmethode: een groot aantal korte, soms enigszins schuin staande, van de schors ontdane stammetjes met daarop horizontaal grotere stammen of dikke planken en afgedekt met een rij dunne stammetjes.

De verticaal in de grond geslagen stammetjes worden compactiepalen (compactiepaaltjes) genoemd.

In kleigrond berust de draagkracht voornamelijk op kleef; de paaltjes zuigen zich als het ware vast in de grond.

het huis is verzakt of staat scheef:vaak bij fundering met houten palen en een grondwaterstand die lager is dan de houten paalkoppen en vaak bij te korte palen;

test bij bezichtiging of de vloer scheef loopt door er een knikker op te leggen; controleer als de vloer wel horizontaal ligt of de drempels bij de deuren horizontaal liggen (bij rechttrekken van de scheefstand van de vloer van de zitkamer is vaak de vloer van de gang o.d.

Oorzaken van funderingsproblemen

Funderingskaarten waarop zou moeten staan wat de hoogstwaarschijnlijke situatie van de fundering is, zijn helaas nog zó onnozel onvolledig en algemeen dat die kaarten weinig informatie geven en uitsluitend onnodige vrees oproept dat die fundering misschien wel niet goed is.

Eigenlijk is het schandalig dat door het chronisch gebrek aan gegevens zoiets getoond wordt en eventuele kopers van huizen op het verkeerde been gezet worden.

vaste grondslag (diepere zandlaag) op ca. Documentatie- "Hoe diep ligt de vaste zandgrond?" en andere gegevens via Dinoloket Ondergrondmodellen (kies BRO GeoTOP, klik op het Vergrootglas rechts, geef en en klik op het bruine puntje)

Ook de term fundament wordt wel eens gebruikt voor fundering, vroeger ook fondament (grondslag).

Het woord fundering is ontleend aan het Latijnse fundare (grondvesten), waarbij ook termen met -o- ipv. -u- worden gebruikt zoals het genoemde fondament van het Franse fonder (stichten); bron Etymologiebank.

Bij problemen met de fundering: voor funderingsherstel bestaan speciale bedrijven zoals Uretek.

Zie ook bv. heipaal, schroefpaal, (paal)funderingsvoorbeelden, een klein stukje geschiedenis van de fundering, funderingsonderzoek, funderingsherstel, stabilisatie van grond (grondverbetering).

Fundering: een constructie die de belasting van het gebouw overbrengt op de daaronder gelegen draagkrachtige grondlagen en wel zó, dat geen grotere zakkingen of zettingsverschillen optreden dan voor het bouwwerk toelaatbaar zijn.

Je hebt verschillende soorten zettingen met betrekking tot het gebouw: het gebouw kan in zijn geheel zakken; het gebouw kan scheef zakken; bepaalde onderdelen kunnen meer zakken dan andere.

In de belastingafdracht op de fundering kun je de volgende typen onderscheiden: lijnlasten (gestapelde bouw); plaatselijk hoge belastingen (liftschachten, kernen, schoorstenen, machines); puntlasten (skelet- en spantbouw).

Ook de vorm van een gebouw heeft grote invloed op het funderingsontwerp: bij een homogene bouwmassa zal er sprake zijn van een zich steeds repeterend funderingsysteem; bij een heterogene bouwmassa veroorzaken liftputten, hoof/laag, gedeeltelijke onderkelderingen een verstoring in het funderingspatroon.

Het draagvermogen van een fundering wordt bepaald door de plaatselijke samenstelling van de grond, de diepte van de draagkrachtige lagen en de dikte daarvan, de grondwaterstand.

Grondonderzoek onderscheiden we in veldonderzoek en laboratoriumonderzoek.

Er worden drie typen funderingen onderscheiden: Fundering op staal (ondiep aangelegde fundering); Fundering op palen (diep aangelegde fundering); Tussenvormen, dus op putten of op grondverbetering.

Om tot een optimale funderingskeuze te komen, zal een analyse van uit het gebouwontwerp voorafgaan aan het funderingsontwerp.

De volgende punten dienen te worden beschouwd: De bereikbaarheid van het bouwterrein; De beschikbare werkruimte op een bouwterrein; Obstakels in de bodem; vorstvrije aanleg ivm; door weggraven van grond tbv.; verlaging van grondwaterspiegel verhoogt korrelspanning, hierdoor treden zettingen op.

Fundering op staal van stampbeton:- geen trapsgewijze verzwaringen, maar een schuin beloop- bovenkant is een paar centimeter breder dan de muur, ivm speling.

Fundering op staal van gewapend beton:- bij grote benodigde aanlegbreedte.- zijn er belangrijke verschillen in belasting in 1 bouwwerk, dan kan hier gemakkelijk rekening mee gehouden worden- een verstijvingrib is nodig, voor te grote variaties.

Doorgaan de gewapend-betonplaat:- geen kruipruimte nodig.- muren bovenbouw staan zo dicht op elkaar dat er geen ruimte tussen stroken overblijft- grillige plaatsing van muren, dat benodigde ontgravingen niet uitvoerbaar zijn.

Toepassing bij optrekken van een bouwwerk, waarbij de vaste grondslag heel diep ligt.

Na het plaatsen van palen, als dragend element, moet daarover een stijve vloer worden aangebracht, om verder op te kunnen bouwen. De verbinding tussen paal en vloer noemen we paalstekken.

Je hebt palen van verschillende materialen, die ingedeeld worden naar criteria en op verschillende manieren in de grond gebracht kunnen worden.

Soorten: houten; vooraf gemaakte betonpalen; in de grond gevormde betonpalen.

Criteria: wel/niet grondverdringend; wel/niet trillingsarm; wel/niet geluidarm; benodigde werkhoogte.

Aanbrengen van de paalfundering:- heien- drukken- trillen- schroefboren, boren.

Het draagvermogen kan op twee manieren worden verkregen:- wanneer de paalpunt de vaste laag niet bereikt; de palen staan dan op kleef- wanneer de paal de vaste laag wel bereikt; de palen staan dan op stuit.

Houten palen met betonopzetter:- lichte bouwwerken (paalbelasting 80-120kN)- snelle levertijd- gebruik, lichte heimachine.

Bij een lage grondwaterstand moet een belangrijke ontgraving worden uitgevoerd. o het opnemen van buigende momenten o het opnemen van trekkrachten o weerstand tegen loodrecht op de paal gerichte gronddrukken de schachtafmeting van een gladde betonpaal wordt o.a bepaald door: o draagvermogen van de ondergrond o toelaatbare drukspanning in de schacht o paallengte.

In de grond gevormde betonpalen:- gat in de bodem wordt van wapening voorzien en volgestort met beton.- voor elke paal kan de onderkant tijdens de uitvoering in het werk worden bepaald, daar waar ter plaatse voldoende stuit wordt bereikt.

Nadeel kan zijn:- opbouw van de paal is tijden het proces niet controleerbaar.

Je hebt 2 soorten van deze palen: Vibro paal; gestort, terwijl de boor uit de grond wordt gedraaid.

Vibro paal: Paal wordt gemaakt in een dikwandige stalen buis, die later weer wordt opgetrokken: - eerst wordt de mantel in de grond gebracht - vervolgens de wapening aangebracht en het beton gestort - als laatste wordt de buis teruggetrokken Deze palen hebben een gegolfd oppervlak en sluiten goed aan op de omringende grond, dus geschikt voor het opnemen van trekkrachten.

Geheide stalen buispalen: Er wordt gebruik gemaakt van een valblok dat, afhankelijk van de grondmechanische gegevens en werkomstandigheden in of op de paal valt. De boorbuis kan worden verlengd door het oplassen van nieuwe paalsegmenten.

Paalbelastingen tot 2000kN zijn mogelijk.

Injectiepalen:Een paal die omhuld is en gevuld met verharde cementgrout. Deze heeft een hoge inbrengsnelheid.

Je hebt verschillende soorten injectiepalen:- de gekoppelde injectiepaal- de schroefinjectiepaal- de spiraalinjectiepaal.

Een fundering is een belangrijk constructiedeel van een gebouw.

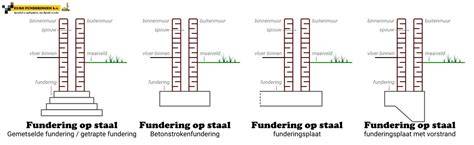

Onder een staalfundering vallen onder andere een strookfundering, plaatfundering en een vorstrandfundering.

Een paalfundering draagt het gewicht van een constructie over naar sterke grondlagen dieper in de aarde.

Deze vorm van fundering wordt toegepast als de grond dicht bij het oppervlak te zwak is om de constructie te dragen.

Ligt de zandlaag dieper dan 3 meter? Dan wordt eigenlijk altijd een fundering op palen toegepast.

In Nederland betekent dat het volgende: maak je een fundering op een plek dat zonder dijken onder water had gestaan? Dan wordt er voornamelijk een fundering op palen gebouwd.

Welke keus voor een soort fundering afhankelijk is? Elk bouwproject heeft zijn eigen specifieke uitdagingen en vereisten.

Om te weten welke grondlagen er zijn en hoe de bodem is opgebouwd, is er een inventarisatie van de grondgegevens nodig.

We bieden de volgende soorten funderingen op staal: strookfundering, plaatfundering, vorstrandfundering.

Waar is de keus voor een soort fundering van afhankelijk? Elk bouwproject heeft zijn eigen specifieke uitdagingen en vereisten.

Meer van dit? Wat is er aan de hand in Nederland? De fundering is de basis van je huis.

In Nederland lopen rond de 500 duizend gebouwen verhoogd risico op funderingsproblemen door droogte en bodemdaling.

Naast het type fundering en de bodemsoort kunnen ook andere oorzaken zoals constructiefouten, ernstige trillingen of extra gewicht door verbouwingen zorgen voor funderingsproblemen.

Woon je in een risicogebied? Het KCAF (Kennis Centrum Aanpak Funderingsproblematiek) houdt bij waar in Nederland funderingsproblemen voorkomen.

Op deze kaart zie je per gemeente hoeveel meldingen van schade zijn gedaan.

Deze bodemtypes komen verspreid over Nederland voor.

Voor funderingsherstel bestaan speciale bedrijven zoals Uretek.

Je kunt achterhalen welk type fundering je hebt via de oorspronkelijke bouwtekening of bij de gemeente.

Signaleren funderingsproblemen: controleer op scheefstand en zettingen; laat altijd een bouwtechnische keuring doen.

Er is geen verzekering die deze schade dekt.
