CV ketel aansluiten op WTW-systeem: werking, installatie en afstelling

Een warmteterugwinningssysteem (WTW) combineert ventilatie met terugwinning van warmte uit afgezogen binnenlucht. In dit artikel worden de belangrijkste onderdelen van een cv-installatie in combinatie met een WTW-systeem besproken, evenals belangrijke aandachtspunten bij installatie, inregeling en onderhoud.

1. Opwekinstallatie

Om warmte op te wekken voor de verwarming heb je een warmteopwekker nodig. Die werkt vaak met (aard)gas of elektriciteit, zoals een cv-ketel of warmtepomp. De cv-ketel of HR-ketel wordt vaak gecombineerd met tapwaterverwarming; zo wordt de centrale verwarming ook wel combiketel genoemd. Tegenwoordig worden warmtepompen steeds vaker als opwekker gebruikt, soms in combinatie met de cv. Dit wordt dan een hybride warmtepomp genoemd, en soms als zelfstandige warmtepomp die ook voor tapwater zorgt, meestal in combinatie met een boiler.

Er bestaan systemen zonder opwekinstallatie: dan wordt de centrale verwarming geregeld door een warmtenet of door een centrale opwekinstallatie in bijvoorbeeld een appartementencomplex.

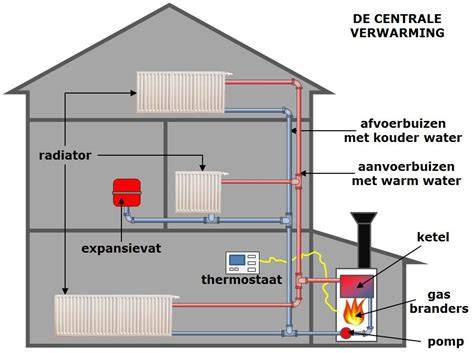

2. Leidingen

Nadat de cv of warmtepomp het water heeft opgewarmd, pompt een cv-pomp het water door de cv-leidingen naar het afgiftesysteem. Deze pomp bevindt zich bij de ketel of is daarin ingebouwd. Om een gelijkmatige verdeling van warmte te waarborgen, is het verstandig om de waterzijdige inregeling goed af te stemmen. Een waterzijdige inregeling zorgt ervoor dat warmte gelijkmatig verdeeld wordt over radiatoren en vloerverwarming.

3. Afgiftesysteem

Het afgiftesysteem bestaat uit radiatoren, convectoren, wand- en vloerverwarming of een combinatie hiervan. De selectie radiatoren varieert van eenvoudige tot designradiatoren. Convectoren zijn lager en bestaan uit een buis met ribben; hun werking is vergelijkbaar met radiatoren: ze verwarmen lucht, waardoor deze stijgt en de ruimte verwarmt. Bij vloer- en wandverwarming wordt het warme cv-water door leidingen in vloer of wand gepompt. Dit verwarmt de vloer of wand en geeft warmte af aan de ruimte.

Regeling warmte per ruimte gebeurt met thermostaatkranen, die afhankelijk zijn van de kamerthermostaat. De kamerthermostaat stuurt de ketel aan en regelt wanneer er branden moet worden. Een slimme oplossing is dat elke thermostaatkraan de cv-ketel apart aanstuurt, zodat alleen de gewenste ruimtes op gewenste temperaturen worden verwarmd. Dit kan aanzienlijke energiebesparingen opleveren.

Inregeling en onderhoud

Regelmatig onderhoud van de cv-ketel is cruciaal om storingen te voorkomen en efficiënter te verwarmen. Afhankelijk van de ketel kan onderhoud jaarlijks of om de twee jaar plaatsvinden; onderhoud, reparatie en vervanging van cv-ketel en rookgasafvoer mag alleen door gecertificeerde installateurs gebeuren. Bij radiatoren en convectoren moet er voldoende luchtcirculatie mogelijk blijven; meubels niet tegen radiatoren plaatsen en altijd ruimte voor warmteafgifte laten. Een goed ingestelde verwarming zorgt voor 10 tot 15% minder energieverbruik en meer comfort.

Boosters (kleine ventilatoren) kunnen bestaande radiatoren en convectoren efficiënter maken door de warmte sneller de ruimte in te blazen. Sommige radiatoren hebben deze boosters al ingebouwd.

Zijn WTW en verwarmingssysteem compatibel?

Ja: een WTW-systeem werkt uitstekend samen met zowel een cv-ketel als met een warmtepomp. Een WTW-systeem verwarmt de aanvoerlucht en voert afgevoerde lucht af, waarbij warmte teruggewonnen wordt. Moderne WTW-units winnen tot 85-94% van de warmte terug uit de afgevoerde lucht, wat leidt tot lagere stookkosten en minder belasting van de cv-ketel. Door het terugwinnen van warmte blijft de binnenlucht fris en op een aangename temperatuur.

Soorten WTW-systemen en installatiekanalen

Er bestaan centrale WTW-installaties die het hele huis bedienen vanaf één centraal punt, vaak op zolder of in de kruipruimte. Decentrale WTW-units kunnen per ruimte geplaatst worden voor woningen waar een volledig kanaalwerk niet mogelijk is. De kanaaladviezen benadrukken het gebruik van stijve kanalen (PVC, EPP of gegalvaniseerd staal) en het vermijden van lange slangen; kanalen moeten zo recht en kort mogelijk zijn met zo min mogelijk bochten. In onverwarmde ruimtes zoals zolders dienen toevoer- en afvoerkanalen dampdicht geïsoleerd te worden. Condensvorming kan optreden in kanalen wanneer warmte teruggewonnen wordt; zorg dus voor luchtdichte verbindingen op alle koppelingen.

Bij vervanging of installatie van een WTW-systeem kan vaak het bestaande kanaalwerk hergebruikt worden, maar in veel gevallen is nieuw kanaalwerk nodig en moet de installatie opnieuw worden ingeregeld. De juiste volgorde is: eerst het totale debiet op de WTW-unit instellen, daarna de afstelling per ruimte. Het afstellen vereist een professionele flowmeter en kennis; dit is geen klus voor een doe-het-zelver. Een professioneel geconfigureerde WTW-installatie levert optimale balans, comfort en energiebesparing.

Onderhoud en kosten

Een WTW-systeem vergt niet extreem veel onderhoud; het belangrijkste is tijdig onderhoud en het regelmatig vervangen van filters. De meeste systemen geven via de display aan wanneer onderhoud nodig is. Een inbouwventilator kan van buitenaf gereinigd worden. Een volledige reiniging en afstelling van het systeem wordt aanbevolen minimaal eens in de vier jaar. Met goed onderhoud blijft een WTW-systeem jaren lang efficiënt en stabiel functioneren.

De kosten van een WTW-installatie hangen af van type en complexiteit. Een complete installatie kan enkele duizenden euro’s kosten, maar levert zichzelf vaak terug in 6 tot 8 jaar door besparingen op stookkosten en verhoging van comfort. Nieuwbouw vereist vaak dat WTW direct bij de bouw wordt meegenomen; bij bestaande woningen kunnen maatwerkoplossingen worden toegepast. Subsidies voor ventilatie en WTW-installaties komen vanaf 2026 beschikbaar in veel regio’s.

Veelgestelde vragen en praktijkervaring

Een goed onderhouden cv-ketel verkleint storingskansen en verhoogt de efficiëntie. Een WTW-systeem levert gezonde, gefilterde lucht; bij moderne units is geluid doorgaans discreet. Een WTW-systeem heeft nauwelijks nadelen; enkel een hogere aanschaf- en onderhoudsprijs maar doorgaans voldoende besparingen en lange levensduur rechtvaardigen dit. Decentrale WTW-units zijn populair wanneer centraal niet mogelijk is; ze verbeteren luchtkwaliteit en verminderen tocht in ruimtes.

Installatie en advies

Bij gedeelde systemen in appartementencomplexen kan het los koppelen van cv-ketels en WTW-units aan aparte rookgasafvoer- en verbrandingsluchttoevoerkanalen vooruitgang boeken, hoewel dit in bestaande gebouwen soms lastig is. Specialistische bedrijven leveren, monteren en renoveren van kanaalwerk, met focus op langere levensduur en betere prestaties. Voor advies over mogelijkheden in uw complex kunt u contact opnemen met erkende installateurs.

Praktische voorbeelden en praktijkervaringen

Bij eerder gebruikte gecombineerde toe- en afvoersystemen zoals AGPO Optifor of Itho VKK werd aangesloten via gezamenlijke kanalen; later bleek dat regelgeving vereist dat cv-ketel en WTW-unit als één apparaat gezien en goedgekeurd moeten zijn. In zo’n geval is het verstandig om ketels en WTW-units los te koppelen en aan te sluiten op aparte rookgasafvoer- en verbrandingsluchtkanalen. De installatie dient altijd te worden ingeregeld, en na vervanging of installatie moet de WTW opnieuw worden ingesteld.

Praktische stappen bij installatie van WTW-systeem

• Controleer of uw woning geschikt is voor WTW: goede isolatie en mogelijk kanaalwerk.
• Kies tussen centraal of decentraal systeem afhankelijk van de woningindeling.
• Laat de inregeling door een gecertificeerde installateur uitvoeren.
• Vervang filters regelmatig en laat het systeem periodiek reinigen en afstellen.
