Cv-ketel als naverwarmer: werking en installatie van een zonneboiler met naverwarming

Een zonneboiler met naverwarming biedt een duurzame combinatie van zonne-energie en bestaande verwarmingssystemen. Het doel is om het warme water zo veel mogelijk voorverwarmen met zonlicht, zodat de CV-ketel minder gas hoeft te verbruiken. In dit artikel verkennen we de verschillende opties, werkwijze en praktische overwegingen voor het koppelen van een zonneboiler aan een CV-ketel, inclusief installatietips en typische voor- en nadelen.

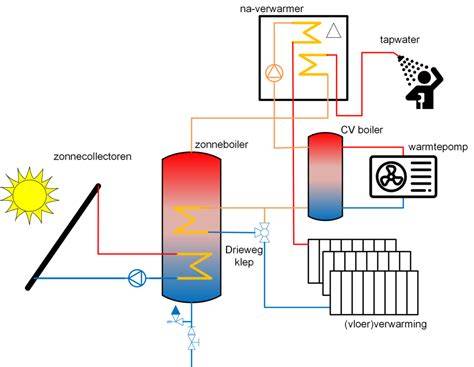

Hoe werkt een zonneboiler in combinatie met een CV-ketel?

Een zonneboiler gebruikt zonne-energie om warm water te produceren en bestaat uit zonnecollectoren, een opslagvat en meestal een tussenliggend circuitsysteem. In combinatie met een CV-ketel fungeert de zonneboiler als primaire warmtebron voor het verwarmingswater. Wanneer de zonnecollectoren onvoldoende warmte leveren, neemt de CV-ketel automatisch de taak over om het water verder op te warmen. Het systeem kan zo worden ingericht dat de zonnecollector het water voorverwarmt voordat het naar de ketel stroomt.

Er zijn twee gangbare manieren om een zonneboiler met een CV-ketel te combineren:

1. De zonnecollectoren verwarmen het water dat via een voorraadvat naar het verwarmingssysteem stroomt; de installatie is vaak snel en vereist beperkte verbouwing. De zonneboiler werkt dan als aanvulling op de bestaande ketel en kan een aparte vloerverwarmingsgroep of radiatoren voorzien van voorverwarmd water.
2. Een combisysteem waarbij de zonneboiler in serie staat met de CV-ketel en de zonnewarmte direct het warm water levert voor de radiatoren of vloerverwarming. De brander van de CV-ketel of een geïntegreerde naverwarming levert extra warmte wanneer de zon minder levert.

Een belangrijk punt is dat de zonneboiler altijd een vorm van naverwarming nodig heeft, zeker in winter en op bewolkte dagen. Het water in het voorraadvat kan hierdoor tot temperaturen komen die door een aanvullende verwarmingsbron moeten worden aangevuld tot de gewenste comforttemperatuur.

Opties voor het integreren van zonneboiler en CV-ketel

Optie 1: Vloerverwarming met aparte groep voor zonneboiler

• Voordelen: het systeem staat los van de bestaande CV-installatie; minder kans op beïnvloeding van de hoofdverwarming; gerichte bediening voor zonne-verwarming.
• Nadelen: extra leidingen en een aparte vloerverwarmingsgroep nodig; vraag is of de vloer het warm houdt als de zonneboiler koud is en of er voldoende capaciteit is.

Optie 2: Zonneboiler als radiator in het circuit

• Voordelen: zeer lage kosten en eenvoudige aanleg; de CV-ketel verwarmt bij wanneer de boiler koud is.
• Nadelen: mogelijk minder controle en comfort, afhankelijk van de combinatie met overige verwarmingscircuits.

Optie 3: Mengventiel met temperatuurregelingen

• Werking: het mengventiel zorgt ervoor dat de retourtemperatuur nooit hoger kan worden dan de aanvoer; gestuurd door servomotor en temperatuursensoren.
• Voordelen: betere regeling en minder kans op CV-storing bij voldoende warme zonne-energie.

Optie 4: Driewegklep met retour door zonneboiler

• Werking: de retour kan via de zonneboiler lopen als de driewegklep dat regelt; bij voldoende warmte schakelt de klep om en gaat water rechtstreeks naar CV.
• Nadeel: als boiler warmer is dan de aanvoer, kan er een incorrecte regeling optreden zonder adequate afstemming.

Optie 5: Nachtelijke terugvoer en OpenTherm

• Werking: ’s nachts warmte uit de boiler rondpompen terwijl CV uitstaat; temperatuurafhankelijke pompbediening en woonkamer-thermostat sensor kunnen nodig zijn.
• Voordelen: comfort blijft, mogelijk besparingen; OpenTherm-implementatie kan complex zijn en vereist zorgvuldige afstemming.

Technische details en overwegingen

• De juiste plaatsing is cruciaal: bij voorkeur nabij het voorraadvat en de hoofdverwarming om warmteverlies te minimaliseren.

• Een combi-zonneboiler met ingebouwde CV-brander (combizonneboiler) reduceert vaak ruimte en installatiekosten; de brander kan op gas, mazout of elektriciteit werken.

• Voorwaarde: de zonneboiler moet nieuw zijn en wordt meestal geplaatst door een erkend installateur; er zijn subsidiemogelijkheden via regelingen zoals RVO, afhankelijk van de exacte situatie en regio.

• Systeemkosten variëren afhankelijk van het type systeem, huishouden, en installateur; prijzen beginnen vaak rond de €2.500 en kunnen oplopen tot circa €7.000 (excl. btw, incl. installatie).

Welke combinatie past bij jouw situatie?

De keuze hangt af van de leeftijd van de ketel, de grootte van de woning en renovatieplannen. Een zonneboiler die aansluit op een goed functionerende CV-ketel kan aanzienlijke energiebesparingen opleveren, vooral wanneer de zonnecollectoren een behoorlijk aandeel warm water leveren. Voor nieuwbouw of een volledig nieuw verwarmingssysteem kan een zonneboiler met geïntegreerde naverwarming of een combinatie met een combidevice de efficiëntste oplossing zijn.

Daarnaast spelen rendement en comfort een grote rol. Een zonneboiler kan gemiddeld 40 tot 65% van het warmwaterverbruik dekken, en als deze bijdraagt aan verwarming kan de besparing nog verder toenemen. In winterse periodes loopt de opbrengst terug; daarom is naverwarming altijd vereist.

Installatie- en afwegingspunten

• Grootte en capaciteit: kies een voorraadvat en zonnecollectoren die aansluiten bij het verbruik en de warmtevraag van jouw woning.
• Locatie: zo dicht mogelijk bij de huidige verwarmingsinstallatie om warmteverlies te beperken.
• Besturing: slimme regelingen en OpenTherm kunnen helpen bij de afstemming tussen zonneboiler en CV-ketel, maar vereisen correcte installatie en afstelling.
• Veiligheid en onderhoud: laat de installatie uitvoeren door een erkende installateur; onderhoud omvat onder andere periodieke controle van sensoren, kleppen en elektrische aansluiting.
• Kosten en terugverdientijd: bereken de investering versus de besparingen op gas en elektriciteit; vergelijk offertes van meerdere specialisten.

Overige systemen en varianten

Sommige systemen koppelen PV-zonnepanelen rechtstreeks aan de zonneboiler (pv-boiler), wat betekent dat de boiler direct en grotendeels op zonne-energie kan draaien zonder netstroom. Dit kan vooral interessant zijn voor off-grid situaties of als er weinig elektriciteit beschikbaar is. In combinatie met een cv-ketel kan de gasverwarming fungeren als naverwarmer, zodat er ook op minder zonnige dagen warm water beschikbaar blijft. Houd rekening met regelgeving en veiligheidseisen bij aanwezigheid van hoge spanning en de vereiste elektrische aansluiting.

Belangrijke vragen en praktische tips

• Moet de mengventiel na de ketel of vóór de ketel geplaatst worden? Dit hangt af van het type ketel en fabrikant; overleg met de leverancier of installateur is aan te raden.
• Gaat de ketel aan bij 70°C boilerwater of kan de boiler per minuut meer warm water leveren? De regeling hangt af van de stromingsschakelaar en de specifieke installatie.
• Is een OpenTherm-koppeling wenselijk en haalbaar? Dit vereist afstemming en soms aanpassingen aan de huidige ketel en installatiedata.
• Waar plaats je het reduceerfilter voor de waterstromen? De juiste locatie kan de doorstroming en efficiëntie beïnvloeden; het ontwerp moet aansluiten bij de totale systeemdruk en flow.

Voordelen en nadelen samengevat

• Voordelen: significante energiebesparing, minder gasverbruik, langere termijn duurzaamheid, automatische aanpassing aan zonlicht, minder CO2-uitstoot, automatische werking zonder veel handmatige tussenkomst.
• Nadelen: hogere aanschaf- en installatiekosten, mogelijk complexe besturing en regulering, afhankelijk van zonlicht en seizoen, technische afstemming tussen meerdere onderdelen vereist.
