Concentrische rookgasafvoer bij cv-ketels: uitgebreide handleiding voor installatie en veiligheid

Veruit de meeste Nederlandse woningen hebben nog een cv-ketel met een rookgasafvoersysteem. Zo’n systeem moet perfect worden geïnstalleerd om het risico op koolmonoxidevergiftiging te voorkomen. Bij die installatie moet je onder meer letten op een gasdichte aansluiting, waarbij ook het beugelen een belangrijk aspect is. Wat er nog meer belangrijk is bij de installatie van rookgasafvoersystemen? Dat leggen we hieronder uit.

1. Hou je goed aan de instructies
   Het lijkt voor de hand liggend, maar bij zoiets belangrijks als rookgasafvoer hameren we er nog maar een keertje extra op. Houd je goed aan het installatievoorschrift van de fabrikant en wijk er geen centimeter vanaf. Doe je dat wel, dan riskeer je ook aansprakelijkheid wanneer er iets misgaat.
2. Let op het materiaal van de afvoerleidingen
   Het rookgasafvoersysteem moet van dezelfde fabrikant zijn. Je mag geen verschillende materialen combineren. En gebruik in het zicht alleen starre leidingen. Flexibele leidingen zijn voor de schachten en schoorstenen.
3. Verbinding leggen
   Er zijn een aantal dingen waar je op moet letten bij het verbinden van de verlengbuizen van het systeem. Zo mag je geen verbinding maken door in de rookgasbuis te schroeven of parkeren. En ook kitten, schuimen en plakken is verboden. Let erop dat je spanningsvrij monteert én dat je beugelt volgens het beugelvoorschrift. Houd er ook rekening mee dat het afschot minstens 3° (50 mm per meter) bedraagt. Gebruik bij het installeren alleen door de fabrikant voorgeschreven glijmiddel of water. En wees je ervan bewust dat kunststof uitzet.
4. Veilige producten
   Door de strenge eisen, ligt er altijd wat druk op de installatie van rookgasafvoersystemen. Dus dan is het wel zo prettig om met producten te werken waarbij je verzekerd bent van topkwaliteit en een groot montagegemak. Bij Ubbink zetten we daar vol op in bij de ontwikkeling van onze producten. Met wat voor systeem je ook werkt: parallel of concentrisch, buitenom of door de schacht, CLV of half CLV en cascade. Meer weten? Wil je meer informatie over goede installatie van rookgasafvoersystemen, of heb je vragen over bijvoorbeeld de Gasketelwet? Neem dan gerust contact met ons op!

Wat is een concentrische rookgasafvoer?

Een concentrische rookgasafvoer is een veelgebruikte manier om rookgas af te voeren bij moderne cv-ketels en andere gesloten verbrandingstoestellen. Dit type rookgasafvoer zorgt er tegelijk voor dat verbrandingsgassen veilig worden afgevoerd én dat verse lucht wordt aangevoerd voor de verbranding via één slim systeem: een pijp in een pijp. De diameter en maximale kanaallengte staan vermeld in de installatiehandleiding van je cv-ketel - daar mag je niet van afwijken.

Hoe ziet een concentrische rookgasafvoer eruit?

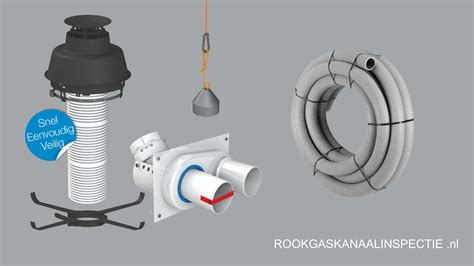

Een concentrische rookgasafvoer bestaat uit een pijp-in-pijp oplossing. De binnenste pijp voert de rookgassen van de cv-ketel naar buiten af. De buitenste pijp zorgt tegelijk voor de aanvoer van verse lucht van buiten naar de ketel voor de verbranding. Door dit systeem is er maar één buis nodig van de ketel naar buiten in plaats van twee - dat neemt minder ruimte in beslag en werkt efficiënter.

• Binnenste pijp: Voert verbrandingsgassen van de cv-ketel naar buiten af.
• Buitenste pijp: Voert verse verbrandingslucht van buiten naar de ketel aan.

Voordelen: Slechts één buis nodig - compacter, netter en efficiënter dan twee losse leidingen.

Diameter en kanaallengte: wat is nodig?

De juiste diameter bepaal je niet op gevoel, maar op basis van vaste uitgangspunten. Een verkeerde diameter kan storingen, rendementsverlies of zelfs onveilige situaties veroorzaken. Volg altijd de ketelhandleiding.

1. Kijk naar je cv-ketel: 60/100 mm of 80/125 mm - staat vermeld in de ketelhandleiding. Max. kanaallengte en maximale bochten: hoeveel bochten zijn toegestaan?
2. Hoe langer het kanaal en hoe meer bochten, hoe groter de weerstand. Let op: de specificaties van de ketel zijn leidend - hier mag je niet van afwijken.

Een concentrisch rookgaskanaal zorgt voor een extra veiligheidsvangnet. Bij lekkage kunnen rookgassen via de luchttoevoer terugkeren naar het toestel, wat kan leiden tot storing. Daarom is concentrisch vaak beschouwd als veiliger alternatief.

Veiligheid, regelgeving en praktijk

De Gasketelwet dwingt huiseigenaren en installateurs om kritisch te kijken naar de bestaande installaties. Veel rookgasafvoersystemen voldoen volgens de letter van de wet niet meer en vereisen aanpassingen. Een goed verhaal richting opdrachtgever is hierbij belangrijk: kennis van materialen, veiligheid en voorkeur voor concentrisch geeft een duidelijke voorsprong.

In de praktijk groeit het marktaandeel van concentrische afvoeren jaar na jaar. Sinds de introductie van HR-ketels en nieuwe materialen is dit een logische stap richting meer veiligheid voor bewoners. Rond 10% van de cv-ketels in Nederland heeft tot nu toe een concentrische rookgasafvoer geplaatst. De kostenpositie is gunstiger geworden door prijsdaling en betere montagemogelijkheden.

Technische ontwikkelingen en marktsituatie

Technisch doorontwikkelde systemen met kunststof pushfit-verbindingen en trekvaste verbindingen hebben inkorten eenvoudiger gemaakt. Beugelen kan tegenwoordig zijwaarts; bij servicebeurten kunnen bestaande installaties eenvoudig nagebeugeld worden. Drie grote aanbieders leveren concentrische systemen: Ubbink, Burgerhout en Cox Geelen, vertegenwoordigd via Rogafa. De grootste ketelfabrikanten leveren inmiddels concentrisch af-fabriek aan de groothandel, waardoor adapters minder nodig zijn.

CO, veiligheid en monitoring

Hoewel een concentrisch systeem de kans op koolmonoxide bij lekkage aanzienlijk vermindert, blijft het aan te raden om een koolmonoxidemelder in huis te plaatsen. Een CO-melder die niet gekoppeld is aan de ketel schakelt geen bron uit bij lekkage. Bij installatie via Feenstra kan de Resideo R200C-1 bijvoorbeeld worden toegepast.

Praktische nuancering en advies voor installateurs

Een goed verhaal richting opdrachtgever en een gedegen advies over concentrisch versus parallel sluitstuk zijn cruciaal in de huidige markt. De veiligheidsgarantie bij concentrische systemen is een belangrijk verkoopargument, vooral in een tijd waarin koolmonoxide vooral in publiciteit staat. Het marktverhaal is duidelijk: concentrische afvoeren winnen aan populariteit door veiligheid, compact ontwerp en montagegemak.

Samenvatting van markt- en installatietrends

Nederland heeft een lange traditie van parallelle rookgasafvoer, maar concentrische systemen winnen terrein. Het aandeel concentrische afvoeren groeit elk jaar en steeds meer ketels worden af-fabriek met concentrische aansluitingen geleverd. Dit verlaagt de benodigde adapters en vereenvoudigt de installatie. De introductie van strengere normen en de Gasketelwet stimuleert installateurs om over te stappen op concentrische oplossingen.

Tabel: samenvatting van belangrijke keuzes
