De cv-ketel is het kloppend hart van je centrale verwarmingssysteem. Maar wat gebeurt er eigenlijk precies in dat apparaat dat zo stil in een kast of op zolder staat? CV staat voor centrale verwarming. Dit betekent dat één ketel zorgt voor warmte in het hele huis. De cv-ketel verwarmt water, dat via leidingen naar radiatoren of vloerverwarming wordt gepompt. Een moderne cv-ketel werkt meestal op gas. Het water in het systeem wordt dan snel opgewarmd. Dit warme water stroomt via buizen naar je radiatoren of vloerverwarming. Dit proces wordt gesloten systeem genoemd, omdat het water continu rondgaat zonder verspilling. In veel huishoudens is de cv-ketel ook verantwoordelijk voor warm water uit de kraan of douche. Zodra je de warmwaterkraan opendraait, registreert de ketel een waterdrukverandering. Een wisselklep in de ketel bepaalt of de energie naar verwarming of warm water gaat.
Een cv-ketel bevat meerdere onderdelen die elk een eigen functie hebben. Omdat een cv-ketel met water, gas en hoge temperaturen werkt, is het belangrijk dat hij veilig en efficiënt blijft werken. Regelmatig onderhoud voorkomt storingen, verlengt de levensduur en zorgt ervoor dat je ketel energiezuinig blijft. Een cv-ketel verwarmt water voor je verwarming én je kraan. Dit gebeurt automatisch, snel en efficiënt via gasverbranding. Door een goed werkend gesloten systeem komt de warmte precies terecht waar je het nodig hebt. De opwekinstallatie. Het transportdeel. Het afgiftesysteem.
1. Opwekinstallatie

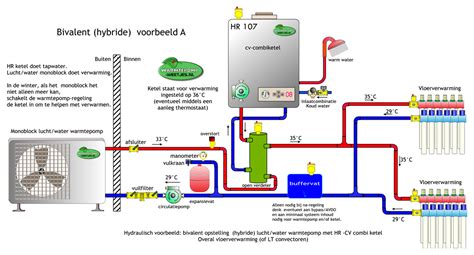

Om warmte op te wekken voor de verwarming heb je een warmteopwekker nodig. Die werkt vaak met (aard)gas of elektriciteit, zoals een cv-ketel of warmtepomp. Sommige woningen hebben geen opwekinstallatie. Dan wordt de centrale verwarming geregeld door een warmtenet of door een centrale opwekinstallatie, bijvoorbeeld in een appartementencomplex. Lees meer over cv-installaties bij VvE's. Cv-ketel of HR-ketel Bij de meeste woningen wordt de warmte nog opgewekt door middel van aardgas. Vaak worden deze moderne ketels niet alleen gebruikt voor de verwarming, maar ook voor het verwarmen van het water voor de douche en de kranen. De cv wordt daarom ook wel een combiketel genoemd. Warmtepomp Tegenwoordig worden warmtepompen steeds vaker als opwekker gebruikt. Soms in combinatie met de cv. Dit wordt dan een hybride warmtepomp genoemd. En soms als zelfstandige warmtepomp. Omdat je dan alleen elektriciteit gebruikt, wordt dit ook wel een all-electric warmtepomp genoemd. De warmtepomp zorgt dan ook voor het warme water. Meestal in combinatie met een boiler, omdat de warmtepomp niet snel genoeg het tapwater kan opwarmen.
2. Leidingen
Nadat de cv of warmtepomp het water heeft opgewarmd, pompt een cv-pomp het water door de cv-leidingen naar het afgiftesysteem. Deze zogenaamde cv-pomp vind je in de buurt van je ketel, of is daarin ingebouwd. Om te zorgen dat het warme cv-water zich goed verdeeld over alle delen van het afgiftesysteem (radiatoren, convectoren en vloer- en wandverwarming) is het verstandig om deze goed in te regelen. Lees meer over waterzijdig inregelen. Het is verstandig om je cv-installatie waterzijdig in te laten regelen. Hierdoor wordt de warmte gelijkmatig verdeeld over de radiatoren en eventuele vloerverwarming. Dit is geen eenvoudige klus voor een doe-het-zelver. Jan Roelof Hoving, Bouwkundig Expert bij Vereniging Eigen Huis.
3. Afgiftesysteem
Het afgiftesysteem van je cv-installatie bestaat uit radiatoren, convectoren, wand- en vloerverwarming of een combinatie hiervan. De keuze in radiatoren is enorm. Van een eenvoudige radiator, designradiatoren voor in badkamers tot klassieke modellen. Convectoren zijn meestal wat lager dan radiatoren en bestaan uit een buis met daaromheen allemaal metalen ribben. De werking van radiatoren en convectoren is nagenoeg hetzelfde. Ze warmen lucht op die daardoor stijgt en zo de ruimte verwarmd. Bij vloer- en wandverwarming wordt het warme cv-water door leidingen in de vloer (of wand) gepompt. Hierdoor warmt de vloer (of wand) op en geeft deze warmte af aan de lucht in de ruimte. Wandverwarming vind je niet vaak terug in woningen.
Regeling warmte per ruimte gebeurt met thermostaatkranen (zie afbeelding hiernaast). De kamerthermostaat geeft een signaal aan de ketel als deze moet branden. Deze thermostaat hangt meestal in de woonkamer. Als de woonkamer op de gewenste temperatuur is en de ruimte met thermostaatkraan nog niet, dan stopt de cv-ketel met branden omdat de kamerthermostaat leidend is. Het helpt dan dus niet om de thermostaatkraan hoger te zetten, omdat er dan geen signaal naar de cv-ketel gaat dat deze moet gaan branden.
Slimme thermostaat Om dit probleem met thermostaatkranen te ondervangen, zijn er ook systemen waarbij elke thermostaatkraan de cv-ketel apart aanstuurt. Met deze slimme thermostaatkranen verwarm je alleen de gewenste ruimtes op de ingestelde temperatuur. Dit bespaart energie.
Regelmatig onderhoud cv-ketel Om het meeste uit je cv-ketel te halen en storingen te voorkomen, is het goed om je cv-ketel regelmatig te laten onderhoud. Afhankelijk van de ketel kun je dit het beste jaarlijks of tweejaarlijks laten doen. Onderhoud, reparatie en vervanging van de cv-ketel en de bijbehorende rookgasafvoer mag alleen gedaan worden door een gecertificeerde installateur. Zorg er bij radiatoren en convectoren voor dat er voldoende luchtstroom kan plaatsvinden. Plaats meubels niet tegen de radiator, maar houd altijd wat afstand. Alle verwarmingselementen moeten dusdanig worden afgesteld dat de warmte vanuit de ketel gelijkmatig wordt verdeeld. Zo verbruik je 10 tot 15% minder energie. Een goed ingestelde verwarming is ook veel comfortabeler. Alle ruimtes worden dan gelijkmatig warm. Eigenlijk zou het verwarmingssysteem standaard moeten worden ingesteld, maar uit kostenoverwegingen wordt dit weinig gedaan. Bestaande radiatoren en convectoren werken efficiënter door aan de onder- of bovenzijde boosters te plaatsen. Boosters zijn kleine ventilatoren die er voor zorgen dat de warmte sneller de ruimte in stroomt. Hierdoor kun je effectiever (lees: zuiniger) verwarmen. Er bestaan ook radiatoren waar deze ventilatoren al zijn ingebouwd.
Veelgestelde vragen en praktische handleiding
Heeft jouw cv-installatie een onderhoudsbeurt nodig? Een goed onderhouden cv verkleint de kans op storingen en werkt zuiniger. Als de druk te laag is, moet je de cv-ketel bijvullen. Het vullen doe je stap voor stap volgens de instructies van de fabrikant. Een te hoge druk kan leiden tot slijtage van de pomp en kapotte leidingen. Laat bij twijfel altijd een gecertificeerde monteur meekijken.
- Voordat je begint: schakel alles uit en sluit de hoofdgaskraan. Haal het water uit het systeem via het laagste punt en ontlucht de radiatoren.
- Verwijder de oude cv-ketel veilig en recycle het apparaat; vaak nemen installateurs dit als service.
- Monteer de nieuwe ketel met radarhoge precisie; gebruik waterpas en zorg voor stevige draagconstructie en achterplaat indien nodig.
- Rookgasafvoer: gebruik goedgekeurde buismateriaal, zorg voor juiste afschot, en controleer alle verbindingen op gasdichtheid.
- Elektrische aansluiting: volg exact het aansluitschema van de fabrikant; verkeerde bedrading kan de besturingsprint beschadigen.
- Inbedrijfstelling: vul, ontlucht en start de ketel; controleer op lekkages en dat warm kraanwater snel op temperatuur komt.
De ketel hangt strak tegen de muur en de rookgasafvoer zit perfect op zijn plek. Nu begint het echte precisiewerk: het aansluiten van de vitale verbindingen. Water, gas en elektra moeten feilloos samenkomen. Een fout in deze fase kan leiden tot lekkages of gevaarlijke situaties. Het hart van je verwarming is een gesloten circuit van water. De vier cruciale leidingen worden aangelegd en verbonden met knel- of soldeerkoppelingen. De gasleiding vereist een goedgekeurde roestvrijstalen gasslang en een moment-sleutel om te voorkomen dat deze te strak of te los zit. Na de gaslektest volgt de elektrische aansluiting en uiteindelijk de inbedrijfstelling, waarna het systeem veilig en efficiënt kan functioneren.
Drie onderdelen van het systeem in één overzicht
- Opwekinstallatie: warmteopwekker zoals cv-ketel of warmtepomp.
- Leidingen: transport van warm water naar afgiftesysteem.
- Afgiftesysteem: radiatoren, convectoren, vloer- of wandverwarming.
Bij moderne HR-ketels kan de aanvoertemperatuur moduleren op basis van warmtevraag en seizoen, wat leidt tot hoger rendement en minder gasverbruik. Voor tapwater kan de temperatuur beveiligd worden met een ecostand, wat meestal 15 m3 gas per jaar kan besparen, afhankelijk van gebruikspatroon. Het is essentieel om ervoor te zorgen dat het hele systeem goed gevuld, ontlucht en afgesteld is, zodat comfort en efficiëntie maximaal zijn.
Verduurzamen bestaande cv-installatie bij een kantoor..
Naast installatie is onderhoud cruciaal. Een CO-vrij gecertificeerd installateur kan periodiek schoonmaken en controleren, vooral bij oudere ketels. Een goed onderhouden systeem verbruikt minder gas, levert betrouwbaarder warm water en zorgt voor een veiligere omgeving.
