De Werking van een CV-ketel met Tapspiraal

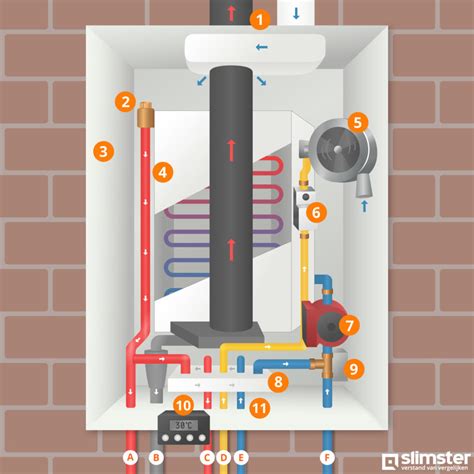

Een CV-ketel is het hart van de centrale verwarmingsinstallatie en voorziet de woning van warmte. De installatie zelf bestaat uit leidingen en verwarmingselementen, zoals radiatoren, die het door de ketel verwarmde water door het huis verspreiden. Zodra de thermostaat een signaal geeft dat er verwarming nodig is, ontsteekt de brander in de ketel en begint de pomp te draaien. Het CV-water stroomt vervolgens door de warmtewisselaar, waar het wordt opgewarmd door de vlam van de brander.

Verschil tussen CV-ketel en Combiketel

De traditionele CV-ketel is primair ontworpen voor centrale verwarming. Een combiketel is een geavanceerdere variant die naast verwarming ook direct warm tapwater kan leveren. Dit wordt mogelijk gemaakt door een interne warmtewisselaar of een tapspiraal.

Capaciteit van een CV-ketel

De benodigde capaciteit van een CV-ketel hangt af van diverse factoren, waaronder het volume van de woning. Een algemene vuistregel is 80 Watt per kubieke meter (m³). Voor een woning van 300 m³ zou dit neerkomen op een ketel van ongeveer 24.000 Watt (24 kW). Deze waarde kan variëren door factoren zoals de mate van isolatie, het type woning (tussenwoning, hoekwoning, vrijstaand) en de aanwezigheid van dubbel glas.

Aanpassingen aan de Capaciteitsberekening

• Hoekwoningen en vrijstaande woningen: +20%
• Dubbelglas: -10%
• Geïsoleerde muren: -10%
• Tussen twee woonlagen: -10%

Rendement van CV-ketels: HR en VR

Moderne CV-ketels zijn vrijwel allemaal HR-ketels (Hoog Rendement). Deze ketels zijn zuiniger in gebruik en maken efficiënte productie van warm water mogelijk. Het rendement van HR-ketels wordt uitgedrukt in percentages zoals HR100, HR104 en HR107, wat een theoretisch minimaal rendement van respectievelijk 100%, 104% en 107% aangeeft. Dit rendement kan hoger zijn dan 100% doordat de warmte uit de afvoer van rookgassen wordt teruggewonnen via een extra warmtewisselaar om het koudere retourwater van de CV te verwarmen.

Oudere ketels, de zogenaamde VR-ketels (Verbeterd Rendement), hebben een rendement van minder dan 90%. Een voordeel van deze eenvoudigere VR-ketels was dat ze vaak minder snel defect raakten vanwege hun minder complexe technologie.

Overstap naar Warmtepompen

Hoewel de aanschaf van een warmtepomp nog steeds kostbaar is, worden er subsidies verstrekt. Een belangrijk voordeel van warmtepompen is hun hoge rendement: voor elke verbruikte kilowattuur elektriciteit leveren ze ongeveer vier kilowattuur aan energie (een COP-waarde van circa 4). Dit staat in contrast met hoogrendement CV-ketels, die een COP van iets meer dan 1 hebben. Het wegvallen van vaste kosten voor aardgas en netbeheerskosten kan een extra financiële stimulans zijn, mits er geen aardgas meer nodig is in huis. Nadelen van warmtepompen zijn de initiële investering, mogelijke bijkomende kosten voor boilers, aanpassingen aan leidingen en installatie.

Veelvoorkomende Problemen bij Centrale Verwarming

Er zijn diverse problemen die zich kunnen voordoen bij een centrale verwarmingsinstallatie:

Expansievat

Het expansievat is een relatief zwak punt van CV-ketels. Indien bij installatie een te klein vat wordt geplaatst, kan het nodig zijn dit na enkele jaren te vervangen.

Geluidsverschijnselen

• Tikken van radiatoren is normaal en wordt veroorzaakt door uitzetting bij warmte.
• Tikken van leidingen kan optreden als bevestigingsbeugels te strak zijn gemonteerd.
• Borrelende geluiden duiden op lucht in het systeem. Dit kan verholpen worden door het systeem te ontluchten, vooral na het bijvullen van water.

Ontluchten van het Systeem

Om te ontluchten, wordt aangeraden om de centrale thermostaat op een hoge temperatuur in te stellen en alle radiatorkranen volledig te openen. Na het opwarmen van de radiatoren, wordt de thermostaat op een lage temperatuur gezet en de CV-ketel uitgezet. Na enige tijd wachten kunnen de radiatoren en het drukvat met een speciale sleutel worden ontlucht tot er water uitkomt. Vervolgens worden de radiatorkranen weer in de oorspronkelijke stand gezet en de thermostaat op de gewenste temperatuur.

Bij automatische ontluchting is het raadzaam alle radiatorkranen open te zetten en de CV-ketel enige tijd te laten branden.

CV-ketel Weigert Dienst

Controleer of er gas is, de stekker is aangesloten en of er een foutmelding op het display staat. Vaak is een reset van de CV-ketel voldoende om het probleem op te lossen. De reset-knop kan echter lastig te vinden zijn.

Te Langzaam Opwarmen

Dit kan diverse oorzaken hebben:

• Te kleine capaciteit van de CV-ketel.
• Te lage waterdruk in het systeem (CV-water bijvullen).
• Te laag ingestelde temperatuur van het CV-water.
• Te lage snelheid van de CV-pomp.
• Onjuiste werking van het modulerende of aan/uit-mechanisme.
• Verkeerde instellingen van andere parameters, zoals het vermogen.
• Fors ingestelde nachtverlaging van de temperatuur.
• Gebruik van lagetemperatuurverwarming (LTV).
• Lucht in de radiator.
• Blokkade in de radiator (vervuiling van ventielset, luchtbel, vastzittende spindel).
• Te kleine capaciteit van de radiator.
• Radiator hangt te hoog, waardoor warmte niet optimaal verdeeld wordt.
• Verkeerd ingestelde schroefjes voor de aan- en afvoer van warm water bij sommige radiatoren.
• Verkeerde installatie van de radiator.
• Incompatibiliteit van de radiator met het CV-systeem.
• Radiatorbekleding die de warmtestroom vermindert.
• Blokkade van warmteafgifte door gordijnen of meubels.
• Te smalle leidingen, waardoor te weinig warm water per tijdseenheid doorstroomt.
• Niet-geïsoleerde leidingen in koude ruimtes (kruipruimte).
• Lange opwarmtijd bij vloerverwarming.
• Warmteblokkade bij vloerverwarming door bijvoorbeeld een kleed.
• CV slaat te laat aan door automatische instellingen.
• Bij een combiketel: lange tijd alle warmte nodig voor tapwaterproductie.
• Verkeerde plaatsing van de kamerthermostaat (bv. in de zon, nabij een radiator).
• Niet goed functionerende bypass van een WTW-installatie (warmteterugwinning).
• Te veel openstaande ventilatieschuiven.
• Verwarmde ruimte grenst aan een onverwarmde ruimte.
• Lange opwarmtijd bij huizen met steensmuren.

CW-labels en Rendementsklassen

De CW-labels (comfort warmte) en de klassen van het rendement van CV-ketels geven de prestaties aan op het gebied van warm water levering en efficiëntie. Bij de keuze voor een ketel met een eventuele close-in boiler in de keuken, kan één kraan minder benodigd zijn.

Onderdelen en Functionaliteit van een CV-ketel

• Tapspiraal: Een veelvoorkomend onderdeel in moderne ketels voor het snel leveren van warm tapwater.
• Warmtewisselaar: Draagt warmte over van de verbrandingsgassen naar het water.
• Gasbrander: Verbrandt gas voor warmteproductie. Moderne branders maken gebruik van elektrische ontstekings- en ionisatiepennen.
• Gasregelblok: Reguleert de gastoevoer en sluit deze af wanneer er geen warmtevraag is.
• Driewegklep: Schakelt in een combiketel tussen de aanvoer van radiatorwater en tapwater.
• Service afsluiters: Noodzakelijk voor onderhoud en reparaties.

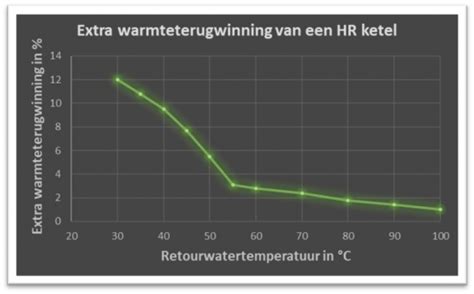

Werking van HR-ketels met Condensatie

HR-ketels winnen extra energie uit de rookgassen door de waterdamp hierin te laten condenseren. Deze condensatiewarmte wordt benut om water te verwarmen. Hiervoor is een condensafvoer vereist. Omdat deze energie bij oudere ketels verloren ging, kregen HR-ketels een rendement boven de 100% toegekend. Sinds 2015 is het keurmerk "HR" de standaard voor deze condensatieketels.

Tapcomfort Functies

Veel ketels beschikken over een tapcomfort stand, die een kleine hoeveelheid water warm houdt voor snellere warmwaterlevering. De ECO-stand past de tapcomfort functie aan op het gebruikspatroon door alleen op tijden dat er normaal gesproken warm water wordt getapt, de warmtewisselaar op temperatuur te brengen. Voor maximale besparing kan de tapcomfort functie volledig worden uitgeschakeld.

Afstand tot Tappunten

Bij een combiketel is de afstand tot de keuken en badkamer van belang. Bij afstanden groter dan 10 meter kan het iets langer duren voordat warm water uit de kraan komt.
