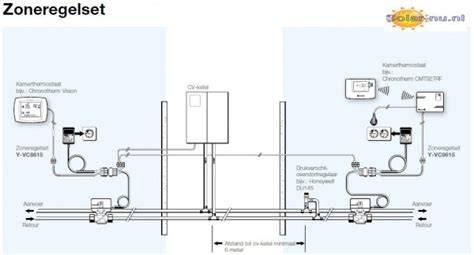

Onze CV-installatie willen we uitbreiden met een vloerverwarming in de keuken. Het wordt als een tweede zone aangelegd en rechtstreeks op de CV-ketel aangesloten. Onderstaand een tekening, met daarop de 2 zones, leidingen en een schemaatje waarin is aangegeven wanneer, bij welke warmtevraag van thermostaat 1 en 2, de cv-ketel aan of uit moet. Je kunt het, afhankelijk van de plaats van de zonekleppen, ook doen met een klep + stelmotortje met eindcontact. Maar dan zal de thermostaat nog steeds 230 Volt moeten kunnen schakelen. Bij de afgebeelde ketel (Remeha Avanta) zit deze dacht ik niet in de ketel en behoort deze in de aanvoer gemonteerd te worden. Een relais kan niet in SERIE geplaatst worden met thermostaat en zoneklep, daar zijn klep en relais niet op berekend.
De vraagstelling wordt in 2 delen gesplitst: Klep 2 moet altijd OPEN zijn, tenzij circuit 1 vraagt en circuit 2 niet. Zolang de ketel is verbonden met de vervolgschakelaars, zijn klepstand en ketelbrander onlosmakelijk met elkaar verbonden. Er moet een 2e relais bij, het hele vervolgschakelaartraject wordt geschrapt, want aan de achterkant van klep 2 is niet duidelijk of het sluiten van de klep werd verlangd vanuit zone 1 of 2. Relais 1 wordt geplaatst tussen polen 2 en 3 van klep 1. Een COM-NC paar wordt geplaatst tussen polen 1 en 2 van klep 2. Een ander COM-NO paar wordt gebruikt om de cv-ketel te wekken. Relais 2 wordt gevoed door thermostaat 2 terwijl de verbinding met de klep wordt verbroken. De stroomkring loopt dan van de thermostaat naar het relais en weer terug. Een COM-NO paar wordt geplaatst tussen polen 1 en 2 van klep 2. Een ander COM-NO paar wordt gebruikt om de ketel te wekken.
De verandering in zone 1 is klein: Er is een relais bijgekomen en dat manipuleert klep 2. Zolang klep 1 dicht is, staat klep 2 open. In zone 2 zien we dat tussen polen 1 en 2 parallelle contacten hangen, het NC contact vanuit zone 1 en het NO contact vanuit zone 2. Klep 2 gaat daarmee alleen dicht als zone 1 vraagt en zone 2 niet, zoals verlangd. De thermostaat 2 bedient klep 2 niet meer direct. De ketel kijkt niet meer naar de klepstand maar direct naar de standen van de thermostaten. Bijkomend voordeel is dat de ketel uitgaat als de warmtevragen beide stoppen en niet meer max. 18 s naloopt zoals eerst.
Meer comfort en tegelijkertijd energie besparen? De Base Cube Duo cv-ketel van Itho Daalderop is standaard uitgerust met een tweede cv-zone. Hierdoor kunnen meerdere vertrekken qua temperatuur anders geregeld worden. Ideaal bij een kantoor of praktijk aan huis. De ruimte die in gebruik is, wordt aangenaam verwarmd terwijl de temperatuur in de rest van het huis lager kan staan. Zone-regeling is duurzaam, energiezuinig en zorgt voor een optimaal comfort. Wanneer alleen de werkkamer of de praktijk in gebruik is, is het zonde om daarvoor de gehele woning op te warmen. Dankzij een tweede cv-zone kunnen diverse ruimtes apart van elkaar worden verwarmd. Dit voorkomt onnodig energieverbruik. Ook is een tweede cv-zone ideaal bij het gebruik van een open haard. Door het opstoken van de haard slaat de thermostaat in de woonkamer uit, waardoor de overige vertrekken in huis niet meer worden verwarmd. Hierdoor daalt het comfort aanzienlijk.
Op de eerste cv-zone wordt de centrale verwarming met warmwatervoorziening aangesloten en aangestuurd door de kamerthermostaat. De tweede cv-zone biedt de mogelijkheid om een bepaalde ruimte apart te verwarmen met bijvoorbeeld een designradiator of vloerverwarming. De Base Cube Duo is ideaal toe te passen bij vloerverwarming. Deze cv-ketel kan twee temperatuurtrajecten maken, waarbij zowel lage als hoge temperaturen uit één toestel worden gehaald. De lage temperatuur realiseert via vloerverwarming een aangename temperatuur in huis. Bij vertrekken waar een snelle opwarming gewenst is, zoals de badkamer of studeerkamer, zorgen radiatoren die zijn aangesloten op de tweede cv-zone, voor een behaaglijk klimaat. Dankzij het instellen van verschillende woonzones is een maximaal comfort in huis tegen minimale energiekosten gegarandeerd. Kortom, een cv-ketel met zoneregeling verwarmt alleen daar waar het nodig is.
Wilt u ook flink besparen op de energierekening en genieten van veel comfort? Vraag dan eens naar de mogelijkheden van de Itho Daalderop Base Cube Duo cv-ketel met een tweede cv-zone. De opwekinstallatie. Het transportdeel. Het afgiftesysteem.
Opwekinstallatie
Om warmte op te wekken voor de verwarming heb je een warmteopwekker nodig. Die werkt vaak met (aard)gas of elektriciteit, zoals een cv-ketel of warmtepomp. Sommige woningen hebben geen opwekinstallatie. Dan wordt de centrale verwarming geregeld door een warmtenet of door een centrale opwekinstallatie, bijvoorbeeld in een appartementencomplex. Lees meer over cv-installaties bij VvE's.
CV-ketel en warmtepomp
Bij de meeste woningen wordt de warmte nog opgewekt door middel van aardgas. Vaak worden deze moderne ketels niet alleen gebruikt voor de verwarming, maar ook voor het verwarmen van het water voor de douche en de kranen. De cv wordt daarom ook wel een combiketel genoemd. Warmtepomp: Tegenwoordig worden warmtepompen steeds vaker als opwekker gebruikt. Soms in combinatie met de cv. Dit wordt dan een hybride warmtepomp genoemd. En soms als zelfstandige warmtepomp. Omdat je dan alleen elektriciteit gebruikt, wordt dit ook wel een all-electric warmtepomp genoemd. De warmtepomp zorgt dan ook voor het warme water. Meestal in combinatie met een boiler, omdat de warmtepomp niet snel genoeg het tapwater kan opwarmen.
Leidingen en afgiftesysteem
Nadat de cv of warmtepomp het water heeft opgewarmd, pompt een cv-pomp het water door de cv-leidingen naar het afgiftesysteem. Deze zogenaamde cv-pomp vind je in de buurt van je ketel, of is daarin ingebouwd. Om te zorgen dat het warme cv-water zich goed verdeeld over alle delen van het afgiftesysteem (radiatoren, convectoren en vloer- en wandverwarming) is het verstandig om deze goed in te regelen. Lees meer over waterzijdig inregelen. Het is verstandig om je cv-installatie waterzijdig in laten regelen. Hierdoor wordt de warmte gelijkmatig verdeeld over de radiatoren en eventuele vloerverwarming.
Regelmatig onderhoud cv-ketel. Om het meeste uit je cv-ketel te halen en storingen te voorkomen, is het goed om je cv-ketel regelmatig te laten onderhouden. Afhankelijk van de ketel kun je dit het beste jaarlijks of tweejaarlijks laten doen. Onderhoud, reparatie en vervanging van de cv-ketel en de bijbehorende rookgasafvoer mag alleen gedaan worden door een gecertificeerde installateur. Zorg bij radiatoren en convectoren voor voldoende luchtstroom; plaats meubels niet tegen de radiator en houd altijd wat afstand. Alle verwarmingselementen moeten zo worden afgesteld dat de warmte vanuit de ketel gelijkmatig wordt verdeeld. Zo verbruik je 10 tot 15% minder energie. Een goed ingestelde verwarming is ook veel comfortabeler. Alle ruimtes worden dan gelijkmatig warm. Als tip wordt genoemd dat boosters aan onder- of bovenzijde de efficiëntie kunnen verhogen. Sommige radiatoren hebben deze al ingebouwd.
Regeling warmte per ruimte
Met behulp van thermostaatkranen wordt per ruimte de temperatuur geregeld. De kamerthermostaat geeft een signaal aan de ketel als deze moet branden. Als de woonkamer op de gewenste temperatuur is en de ruimte met thermostaatkraan nog niet, dan stopt de cv-ketel met branden omdat de kamerthermostaat leidend is. Slimme thermostaten kunnen per ruimte de ketel apart aansturen en zo energie besparen. Een veel voorkomend probleem bij vloerverwarming in combinatie met open haard is de verdeling van warmte. Er bestaan diverse mogelijkheden om dit op te lossen, waaronder weersafhankelijke regelingen en multi-zone systemen.
Opstelling met twee kringen en kleppen: zones boven en beneden, met gebruik van twee pompen of een gebalanceerde regeling. Bij sommige fabrikanten is een hydraulymschema met twee pompen vereist zonder fles. Het doel is een stabiel debiet en optimale retourtemperatuur in alle ruimten. Een modulatiepomp kan debietverandering mogelijk maken, maar kan in veel installaties niet nodig zijn als het systeem adequaat is gedimensioneerd. Bij een correcte zone-regeling blijft de ketel zelf responsief op de echte warmtebehoefte van elke zone.
Praktische tips voor een tweede zone met vloerverwarming
- Werk met een duidelijk hydraulisch schema waarin twee kringen apart zijn gedefinieerd (boven/beneden) en beide naar de ketel toe leiden.
- Overweeg het gebruik van een klep + stelmotor met eindcontact op de juiste plaats in het aanvoerpad om direct de ketel te kunnen sturen.
- Voeg, indien mogelijk, een extra relais toe zodat het vervolgschakeltraject niet afhankelijk is van de exacte kleppositie bij de achterkant van klep 2.
- Behoed je voor seriëring van relais en klep; dit is niet berekend voor deze toepassingen en kan storingen veroorzaken.
- Overweeg de Base Cube Duo of soortgelijke systemen met een ingebouwde tweede zone voor eenvoudige integratie met vloerverwarming.
De belangrijkste doelstelling is dat de tweede zone apart kan regelen zonder dat dit ten koste gaat van comfort en efficiëntie in de rest van de woning. Een zo’n systeem stelt je in staat om alleen de ruimte waarin je actief bent te verwarmen en zo energiekosten aanzienlijk te verlagen, terwijl comfort behouden blijft. Het combineren van slimme thermostaten en juiste klep-besturing biedt een flexibele en energiezuinige oplossing voor meerdere zones in huis.
