Vandaag bespreken we de verschillen tussen een driewegklep en een vierwegklep. Mengkleppen spelen een cruciale rol in centrale verwarmingssystemen, omdat ze zorgen voor een efficiënte regeling van de temperatuur van het verwarmingsmedium. Hun belangrijkste functie is het mengen van twee stromen medium, zoals heet water uit de ketel en koeler retourwater uit het systeem, om een optimale temperatuur te bereiken die aan de radiatoren of andere elementen van het verwarmingssysteem wordt geleverd. Mengkleppen helpen om stabiele bedrijfsomstandigheden in het verwarmingssysteem te handhaven, wat vooral belangrijk is voor het comfort van de bewoners en om de ketel te beschermen tegen oververhitting of een te lage retourtemperatuur, wat tot corrosie kan leiden. Mengkleppen maken een nauwkeurige regeling van de verwarmingsstroom mogelijk, wat zorgt voor een flexibele aanpassing van de werking van het systeem aan de actuele behoeften van het gebouw. Dankzij deze kleppen is het mogelijk om energie optimaal te beheren, warmteverlies te minimaliseren en de levensduur van de gehele verwarmingsinstallatie te verlengen.
Eerst de basis: wat doen drieweg- en vierwegkleppen precies?

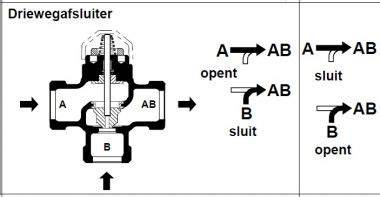

Maar welke klep moet je kiezen? In dit artikel proberen we aan te geven welke klep - drieweg of vierweg - beter past bij specifieke oplossingen in verwarmingssystemen. De verschillen tussen deze twee typen kleppen zijn aanzienlijk, vooral wat betreft hun constructie, werking en bedieningsmethoden. De toepassing van elk type hangt af van wat men precies wil bereiken en het soort menging van water dat nodig is. Een driewegklep is een apparaat met drie doorstroomopeningen en werkt hoofdzakelijk op basis van het mengen van twee stromen medium (warm en kouder) of het splitsen van één stroom in twee verschillende circuits. Dit betekent in de praktijk dat deze klep zowel een meng- als verdeelfunctie kan hebben, afhankelijk van de behoeften van het verwarmingssysteem, maar niet beide functies tegelijkertijd kan vervullen. Een vierwegklep daarentegen heeft vier doorstroomopeningen. Dit apparaat kan tegelijkertijd stromen splitsen en samenvoegen. Dit maakt een nog geavanceerdere temperatuurregeling mogelijk, wat bijzonder nuttig is in meer complexe verwarmingssystemen. De werking van de vierwegklep maakt een betere temperatuurverdeling tussen de aanvoer- en retourcircuits mogelijk, wat de energie-efficiëntie van het systeem aanzienlijk kan verbeteren.
Bedieningsgewijze mogelijkheden en voor- en nadelen
Qua bediening kunnen zowel de drieweg- als vierwegkleppen zijn uitgerust met actuatoren die een automatische controle van hun werking mogelijk maken. De keuze tussen een driewegklep en een vierwegklep in centrale verwarmingsinstallaties hangt af van de specificiteit van het systeem en de verwachtingen van de gebruiker. Eenvoudige constructie: de driewegklep heeft een eenvoudiger ontwerp, wat de installatie en het onderhoud vergemakkelijkt. Veelzijdigheid: de driewegklep biedt weliswaar meng- of verdeelfunctie, maar kan geen gelijktijdig mengen en scheiden van stromen toestaan. Beperkte regeling en minder precisie: de driewegklep laat geen gelijktijdige regeling toe en biedt minder nauwkeurige afstemming in complexere installaties. Geavanceerde regeling: de vierwegklep biedt betere bescherming tegen een te lage retourtemperatuur, wat corrosie kan voorkomen en de levensduur van het apparaat verlengt. Verhoogde energie-efficiëntie: dit type kan tegelijkertijd aanvoer- en retourstromen regelen, wat leidt tot efficiënter gebruik van energie. Complexere constructie, mogelijk hogere kosten en meer installatie-inspanning.
Een samenvatting van wanneer welke klep geschikt is
- Driewegklep: geschikt voor eenvoudiger verwarmingsinstallaties waar het mengen of splitsen van stromingen essentieel is, maar gelijktijdige regeling van aanvoer en retour niet vereist is. Toepassingen: standaard radiatorsystemen en veel vloerverwarmingssystemen zonder noodzaak aan geavanceerde retourregeling.
- Vierwegklep: toegepast in geavanceerdere CV-installaties waar nauwkeurige temperatuurregeling van zowel aanvoer als retour vereist is. Voordeel: betere bescherming tegen lage retourtemperaturen en mogelijke condensvorming, wat de levensduur van de ketel verlengt.
- Voor vastebrandstofketels is de vierwegklep vaak de beste keuze omdat deze de retourtemperatuur verhoogt en corrosie helpt voorkomen.
- Voor radiatoren en algemene centrale verwarming is de driewegklep meestal een betere keuze vanwege eenvoud en kosten.
- Voor vloerverwarmingssystemen geldt vaak: driewegklep is voldoende effectief om de juiste aanvoertemperatuur te garanderen.
Bij de installatie van zowel een drieweg- als een vierwegklep is het van belang om de installatierichtlijnen van de fabrikant nauwgezet op te volgen. Allereerst moet de klep op de juiste plaats in het systeem worden geïnstalleerd, in overeenstemming met de stroomrichting die op de klepbehuizing is aangegeven. Voor de driewegklep is het belangrijk om een positie te kiezen die effectief mengen of scheiden van de stromingen mogelijk maakt. De vierwegklep daarentegen moet worden geïnstalleerd op een plek waar gelijktijdige regeling van de aanvoer en retour vereist is. De opwekinstallatie. Het transportdeel. Het afgiftesysteem.
Hoofdonderdelen van een cv-installatie en de rol van mengkleppen
Opwekinstallatie: Om warmte op te wekken voor de verwarming heb je een warmteopwekker nodig. Die werkt vaak met (aard)gas of elektriciteit, zoals een cv-ketel of warmtepomp. Sommige woningen hebben geen opwekinstallatie. Dan wordt de centrale verwarming geregeld door een warmtenet of door een centrale opwekinstallatie, bijvoorbeeld in een appartementencomplex. Lees meer over cv-installaties bij VvE's. Cv-ketel of HR-ketel: Bij de meeste woningen wordt de warmte nog opgewekt door middel van aardgas. Vaak worden deze moderne ketels niet alleen gebruikt voor de verwarming, maar ook voor het verwarmen van het water voor de douche en de kranen. De cv wordt daarom ook wel een combiketel genoemd. Warmtepomp: Tegenwoordig worden warmtepompen steeds vaker als opwekker gebruikt. Soms in combinatie met de ketel, wat hybride genoemd wordt. Als zelfstandige pomp werkt het als all-electric warmtepomp, die zorg draagt voor warm water meestal samen met een boiler.
Leidingen en afgiftesysteem: Nadat de cv of warmtepomp het water heeft opgewarmd, pompt een cv-pomp het water door de cv-leidingen naar het afgiftesysteem. Om te zorgen dat het warme cv-water zich goed verdeeld over alle delen van het afgiftesysteem (radiatoren, convectoren en vloer- en wandverwarming) is het verstandig om deze goed in te regelen. Het is verstandig om waterzijdig in te laten regelen. Dit zorgt voor een evenwichtige warmteverdeling en hogere efficiëntie. Het afgiftesysteem bestaat uit radiatoren, convectoren, wand- en vloerverwarming of een combinatie hiervan. De keuze in radiatoren is enorm; Convectoren verwarmen de ruimte via luchtstromen. Vloer- en wandverwarming bestaan uit warme leidingen in vloer of wand die warmte uitstralen.
Regeling per ruimte en thermostaatkranen: Met behulp van thermostaatkranen wordt per ruimte de temperatuur geregeld. De kamerthermostaat geeft een signaal aan de ketel als deze moet branden. Slimme thermostaatkranen kunnen per ruimte de ketel apart aansturen en zo energie besparen. Onderhoud en veiligheid: Een cv-ketel is betrouwbaar en efficiënt wanneer hij goed onderhouden wordt. Regelmatig onderhoud verlaagt storingskans en verlengt de levensduur. Bij radiatoren en convectoren moet voldoende luchtstroom mogelijk zijn; meubels nooit tegen de radiator plaatsen. Boosters kunnen de warmte sneller in de ruimte brengen. Moderne ketels hebben beveiligingen tegen oververhitting, lekkages of drukproblemen; onderhoud is essentieel.
Praktische aanbevelingen bij de keuze en installatie
Bij de keuze tussen drieweg- en vierwegklep moet men rekening houden met de complexiteit van de installatie, gewenste temperatuurregeling, en de kosten. Voor vloerverwarming is de driewegklep vaak toereikend en kostenefficiënt. Voor verwarmingssystemen met meerdere zones en kritische temperatuurregeling is de vierwegklep geschikt. Installatie moet gebeuren volgens de fabrikant, rekening houdend met de stromingsrichting en de gespecificeerde positie voor mengen/scheidingen. Een geïntegreerde operator of actuator kan automatische regeling mogelijk maken.
Afsluitend blijft sleutelboodschap dat de keuze afhangt van de specifieke verwarmingsinstallatie en de gewenste temperatuurregeling. Een driewegklep voldoet vaak voor eenvoudige radiatorsystemen en vloerverwarming, terwijl een vierwegklep meerwaarde biedt in systemen met strengere controles en grotere variatie in aanvoer- en retourtemperaturen. Het is aan te raden om bij twijfel overleg te plegen met een gecertificeerde installer en, indien mogelijk, waterzijdig inregelen te laten uitvoeren voor optimale warmtedistributie.
Waterzijdig inregelen en onderhoud als randvoorwaarden
Waterzijdig inregelen zorgt ervoor dat warmte gelijkmatig verdeeld wordt over radiatoren en vloerverwarming. Dit is geen eenvoudige klus voor een doe-het-zelver. Regelmatig onderhoud van cv-ketel en systeem voorkomt storingen en verlaagt energiekosten. Een goed ingestelde verwarming maakt kamers gelijkmatig warm en verhoogt comfort terwijl energiekosten dalen.
