Een dakdoorvoer functioneert waterdicht en luchtdicht wanneer locatie, diameter, indekstuk of plakplaat, afdichting en normhoogte exact kloppen. In dit artikel lees je waar plaatsing faalt of slaagt, welke diameters en materialen per toepassing werken, welke normen verplichtingen geven, welke fouten lekkage of condens veroorzaken, hoe de montage stap voor stap verloopt, en welke prijzen in 2026 gelden. De inhoud volgt de volgorde locatie en daktype, regelgeving, foutenpreventie, montage, kosten, typen, positionering en hoogte, diameters en adapters, luchtdicht bouwen, onderhoud en offertes. De bepalingen volgen de Nederlandse kaders NEN 3215, NEN 1087, NEN 2757‑1, EN 1856‑1 en Bouwbesluit 2012.
Welke aandachtspunten bepalen een waterdichte dakdoorvoer plaatsing?
De aandachtspunten die een waterdichte plaatsing bepalen zijn locatie, diameter, indekstuk of plakplaat, afdichten, isoleren en testen. Deze factoren beperken lekkage, terugslag en drukverlies, en leveren stabiele prestaties gedurende de levensduur.
- Locatie. Kies een route met minimale bochten en voldoende vrije hoogte. Vermijd dalende delen waarin water blijft staan. Positioneer buiten zones met sneeuwophoping en spatzones.
- Diameter. Stem de dakdoorvoer af op de functie. Rioolontluchting gebruikt vaak 110 mm. Mechanische ventilatie gebruikt 125-160 mm. Rookgasdoorvoer 80/125 volgt fabrikant en NEN 2757‑1.
- Indekstuk/plakplaat. Gebruik op hellende daken een loodslab of loodvervanger en op platte daken een plakplaat afgestemd op bitumen, EPDM of PVC.
- Afdichten. Afdichten met EPDM‑manchet, butyltape en weersbestendige kit voorkomt waterinslag en luchtlekken.
- Isoleren. Rond rookgasdoorvoer en verwarmde kanalen voorkomt isolatie condens en brandrisico’s. Houd afstand tot brandbare materialen conform EN 1856‑1.
- Testen. Voer een waterproef en rookproef uit. Controleer bevestiging en uitlijning.
Welke locatie-eisen gelden per daktype?
Op platte daken werkt plaatsing op het hoogste deel met afschot 1,5-2,0% en opstandhoogte circa 150 mm boven afgewerkte dakbedekking. Op hellende daken werkt plaatsing bij voorkeur onder de nok tussen twee sporen, weg van kilgoten.
Welke diameters gebruik je per toepassing?
- 75-100 mm: Kleine ventilatie‑doorvoer of kabeldoorvoer.
- 110 mm: Rioolontluchting volgens NEN 3215.
- 125-160 mm: Mechanische ventilatie, WTW toevoer/afvoer.
- 80/125 concentrisch: Rookgasdoorvoer HR‑toestellen.
Welke materialen gebruik je voor een waterdichte aansluiting?
Op platte daken werkt bitumen met gebrande overlap en primer, EPDM met contactlijm en naadband, PVC met hete‑lucht las. Op hellende daken werken loodslab of loodvervanger, dakdoorvoerpan of ventilatiepan.
Welke testmethoden verifiëren lucht- en waterdichtheid?
Waterproef met 10-15 minuten sproeien tegen kap en slab en rookproef op 50-100 Pa onderdruk tonen lekkage. Drukverliesmeting vergelijkt debiet voor en na doorvoer.
Hoe verschilt een dakdoorvoer plaatsen op een plat dak versus een hellend dak?
Platte daken: plakplaat inclusief dakbedekking afgedicht. Hellende daken: indekstuk met loodslab of vervanger onder de dakpannen. Voor beide typen: juiste locatie, sparing, afschuining en waterkerende overlap.
Hoe werkt een plakplaat op bitumen, EPDM en PVC?
Bitumen gebruikt gebrande inlage met 8-10 cm overlap. EPDM gebruikt contactlijm en naadband met walsdruk. PVC gebruikt hete‑lucht lassen met testnaad.
Welke rol speelt afschot en opstandhoogte op platte daken?
Afschot 1,5-2,0% voert water weg van doorvoeren. Een opstand van circa 150 mm boven de dakbedekking voorkomt plasvorming en sneeuwbarrières.
Welke indekstukken werken op een pannendak?
Universele doorvoerpan, profielspecifieke pan, en verstelbare dakvoet leveren pasvorm. Loodslab of loodvervanger sluit aan op panprofiel met waterkerende onderliggende overlap.
Wanneer gebruik je een ventilatiepan of dakdoorvoerpan?
Een ventilatiepan levert doorvoer met lage opbouw en beperkte luchtstroom. Een dakdoorvoerpan draagt grotere diameters en geïsoleerde pijpen, zoals rookgasdoorvoer.
Welke normen en voorschriften sturen de plaatsing van dakdoorvoeren?
De normen zijn NEN 3215 (riool/ontluchting), NEN 1087 (ventilatie), NEN 2757‑1 en EN 1856‑1 (rookgasafvoer), en Bouwbesluit 2012 voor luchtdicht bouwen en veiligheid. Deze regels bepalen diameter, hoogte, materiaalweerstand, brandafstand en luchtdichtheid.
NEN 3215 en 110 mm doorvoer
Een doorlopende ontluchting van de standleiding met vrije uitmonding, doorgaans 110 mm, met vorstvrije kap en zonder sifonering of terugslag.
NEN 1087 en debieten
Debieten keuken 75 m³/h, badkamer 50 m³/h en toilet 25 m³/h met zelfstandige afvoerpunten en voldoende doorstroomopeningen. Doorvoerdiameter ondersteunt debiet zonder overmatig drukverlies.
NEN 2757‑1 en EN 1856‑1 voor rookgasdoorvoer
Gecertificeerde concentrische systemen, juiste isoleren, minimale uitmondingshoogte en veilige afstand tot openingen, bouwdelen en brandbare materialen.
Bouwbesluit 2012 over luchtdicht bouwen
Continuïteit van de luchtdichte laag zonder lekken bij doorbrekingen, aangetoond met passende detailering en eventueel blowerdoortestresultaten.
Wat vereist NEN 3215 voor rioolontluchting 110 mm?
Een doorlopende ontluchting van de standleiding met vrije uitmonding, doorgaans 110 mm, met vorstvrije kap en zonder sifonering of terugslag.
Wat vereist NEN 1087 voor ventilatie doorvoeren?
Debieten keuken 75 m³/h, badkamer 50 m³/h en toilet 25 m³/h met zelfstandige afvoerpunten en voldoende doorstroomopeningen. Doorvoerdiameter ondersteunt debiet zonder overmatig drukverlies.
Wat bepaalt NEN 2757‑1 en EN 1856‑1 voor rookgasdoorvoer 80/125?
Gecertificeerde concentrische systemen, juiste isoleren, minimale uitmondingshoogte en veilige afstand tot openingen, bouwdelen en brandbare materialen.
Wat vraagt het Bouwbesluit 2012 over luchtdicht bouwen?
Continuïteit van de luchtdichte laag zonder lekken bij doorbrekingen, aangetoond met passende detailering en eventueel blowerdoortestresultaten.
Welke fouten veroorzaken lekkage of condens bij een dakdoorvoer?
- Overlap. Capillaire lekkage ontstaat bij te korte overlappen of tegenlopende waterbanen.
- Diameter. Te smalle doorvoer vergroot luchtsnelheid en ruis en levert debietverlies.
- Isolatie. Koudebruggen rondom metalen doorvoeren veroorzaken condens en druppelvorming.
- Hoogte. Te lage uitmonding veroorzaakt terugslag en sneeuwophoping rond de kap.
- Bochten. Een 90° bocht geeft circa 1,5-3,0 m equivalente leidinglengte extra drukverlies.
Hoe ontstaan capillaire lekkages rond loodslab of manchet?
Capillaire werking trekt water onder opwaartse overlappen, bij vlakke oplegging zonder druiprand of bij ruwe ondergronden zonder primer.
Hoe voorkom je koudebruggen en condens?
Gebruik geïsoleerde doorvoeren of mantels, vul de sparing met minerale wol waar toegestaan, en sluit aan op de damprem met manchetten en tapes.
Waarom zijn er scheuren in bitumen rond plakplaten?
Thermische spanningen en onvoldoende inlage veroorzaken craquelé. Een versterkte plakplaat met brede overlap en correct branden voorkomt dit.
Hoe beïnvloeden bochten de luchtdruk en geluid?
Extra bochten verhogen drukverlies en turbulentie. Zachte bochten (≥ 2D radius) verlagen ruis en verbeteren debiet.
Welke stappen omvat een professionele montage van een dakdoorvoer?
De stappen omvatten locatie bepalen, opening maken, bevestigen, afdichten en testen. Deze werkwijze levert een duurzame, waterdichte en luchtdichte detailoplossing.
- Locatie bepalen. Markeer loodrecht op het kanaal met minimale bochten.
- Opening maken. Zaag of boor passend bij de doorvoerdiameter, met schone randen.
- Bevestigen. Schroef de doorvoer aan het dakbeschot of op de onderconstructie en borg uitlijning.
- Afdichten. Gebruik loodslab of EPDM‑manchet op hellende daken, en plakplaat met bitumen, EPDM of PVC op platte daken.
- Testen. Controleer op water- en luchtlekken met sproei‑ en rookproef, leg resultaten vast.
Hoe bereid je sparing, damprem en onderdakfolie voor?
Snijd folies kruisvormig, vouw flappen op, plaats EPDM‑doorvoer of manchet en tape luchtdicht af op de damprem en onderdakfolie.
Hoe bevestig je de doorvoer en borg je uitlijning?
Gebruik RVS schroeven, centreerplaten en een waterpas. Voorkom torsie op de plakplaat of indekstuk.
Hoe voer je de waterdichte afwerking uit?
Hellend dak gebruikt overlappend lood of vervanger onder pannen en kit de bovenzijde waar voorgeschreven. Plat dak brandt of lijmt de dakbaan over de plakplaat met voldoende overlap.
Hoe documenteer je de oplevering met tests en foto’s?
Leg foto’s vast van sparing, laagopbouw, overlappen en waterproef. Registreer diameters, materialen en serienummers.
Wat kosten dakdoorvoeren inclusief montage in 2026?
De kosten bedragen €150-€500 inclusief arbeid en materiaal, terwijl zelf materiaal aanschaffen circa €135-€330 kost. Een uurtarief van circa €45-€75 bepaalt het arbeidsdeel. Overzicht:
- Ventilatie‑doorvoer 125-160 mm: Materiaal €60-€180, arbeid 1,5-3 uur.
- Rioolontluchtingsdoorvoer 110 mm: Materiaal €40-€120, arbeid 1-2 uur.
- Rookgasdoorvoer 80/125 concentrisch: Materiaal €120-€250, arbeid 2-4 uur.
- Kabeldoorvoer zonnepanelen met EPDM‑doorvoerset: Materiaal €40-€100, arbeid 1-2 uur.
Welke materiaalkosten horen bij 75-160 mm diameters?
Rubberen manchetten €20-€60, plakplaten €40-€120, doorvoerbuizen €30-€150 afhankelijk van diameter en isolatie.
Welke arbeidsuren zijn gebruikelijk per daktype?
Plat dak 1,5-3 uur per doorvoer. Hellend dak 2-4 uur door panvervanging, indekstuk en loodslab.
Welke meerkosten gelden voor geïsoleerde rookgasdoorvoer 80/125?
Extra €80-€150 materiaal voor geïsoleerde buitenpijp, stormkraag en kap. Arbeid stijgt 0,5-1 uur door veiligheidsmaatregelen.
Hoe vergelijk je offertes transparant?
Controleer diameter, materiaaltype, detailopbouw, testprotocol, garantie en steiger- of valbeveiligingskosten.

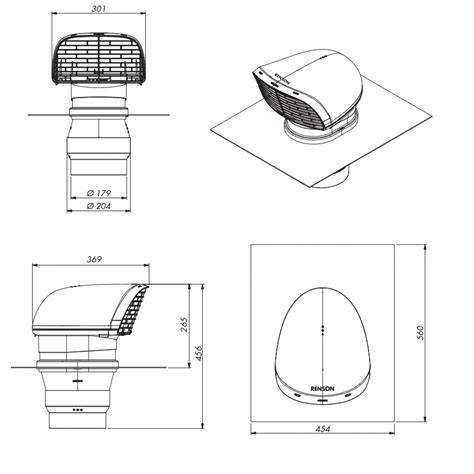

Welke typen dakdoorvoer bestaan er en wanneer kies je welke?
De typen dakdoorvoer omvatten ventilatie‑doorvoer, ontluchtingsdoorvoer, rookgasdoorvoer, kabeldoorvoer en universele dakdoorvoer. De keuze volgt functie, debiet, temperatuur en dakbedekking.
- Ventilatie‑doorvoer. Mechanische ventilatie en WTW, diameters 125-160 mm.
- Ontluchtingsdoorvoer. Standleiding, diameter 110 mm.
- Rookgasdoorvoer. HR‑ketel of kachel, vaak 80/125 concentrisch, dubbelwandig en geïsoleerd.
- Kabeldoorvoer. Zonnepanelen en bekabeling, met EPDM‑manchet en waterkering.
- Universele dakdoorvoer. Verstelbaar en compatible met meerdere membranen en hellingen.
Wat doet een ventilatie‑doorvoer, ontluchtingsdoorvoer en rookgasdoorvoer?
Een ventilatie‑doorvoer voert lucht af of toe bij ventilatiesystemen, een ontluchtingsdoorvoer ontlucht het riool, en een rookgasdoorvoer voert verbrandingsgassen af en lucht toe bij gesloten toestellen.
Welke hoogtes en posities leveren voldoende trek en veilige afvoer?
Veilige afvoer volgt uit een uitmondingshoogte van circa ≥ 0,6 m boven het dakvlak en positionering buiten onderdrukzones, met extra eisen bij rookgasdoorvoer volgens NEN 2757‑1. Plaats buiten 2 m van opstaande randen die luwte veroorzaken. Vermijd uitmonding lager dan nabijgelegen obstakels die wervels creëren. Volg fabrikant voor nokafstand, raamafstand en gevelopeningen.
Welke afstand tot nok, dakkapel en ramen voorkomt terugslag?
Hanteer vrije stroming rondom de kap en mijd directe nabijheid van ramen en toevoeropeningen. De exacte afstand volgt uit toestel- en normdocumentatie.
Welke diameters en adapters passen op bestaande kanalen?
Passende diameters volgen de functie en het vereiste debiet, met adapters die maatvoering overbruggen zonder overmatig drukverlies. Een reductie werkt alleen met gecontroleerde snelheid en beperkte bochten. Van 160 naar 125 mm; van 110 naar 125/160 mm.
Hoe reduceer je zonder extra drukverlies?
Gebruik conische reducties ≥ 15° met voldoende rechte aanlooplengte en zo min mogelijk bochten.
Hoe realiseer je luchtdicht bouwen rond een dakdoorvoer?
Luchtdicht bouwen rond een doorvoer vereist een continue damprem, passende manchet, tape met lange levensduur en aansluitdetails zonder perforaties buiten de klemmzone. Damprem binnenzijde, damprem rondom; onderdakfolie waterkerend op hellend dak; buitenzijde stormkraag en kap.
Welke folies, manchetten en tapes sluiten damprem en onderdak?
EPDM‑manchetten met butyl‑ of acrylaatband leveren duurzame hechting op gangbare folies en houtachtige ondergronden.
Hoe onderhoud je een dakdoorvoer en welke inspectie-intervallen werken?
Effectief onderhoud volgt een halfjaarlijkse visuele inspectie en directe herstelactie bij schade of lekkage. Controleer kappen, stormkragen, overlappen en scheuren. Verwijder bladeren en vuil rond de doorvoer. Controleer bevestiging en kitnaden. Test bij twijfel met korte sproeiproef.
Welke checklijst dekt waterdichtheid en bevestiging?
Checklijst: naden en overlappen gesloten, kraag aansluitend, schroeven vast, geen blazen in dakbaan, geen rammel of speling.
Waar vraag je een offerte aan voor een dakdoorvoer plaatsing of reparatie?
Offerte bij Dakbedekking Breda voor gratis vergelijkingsoffertes van lokale dakdekkers, Focus op prijs, kwaliteit en doorlooptijd. Vul het offerteformulier in met daktype, diameter en functie. Ontvang tot vijf voorstellen met specificaties en planning. Kies op basis van detailniveau, garantiestelling en total cost of ownership.
Welke typen, diameters en materiaalcombinaties horen bij dakdoorvoer toepassingen?
De meest gebruikte combinaties:
- Ventilatie‑doorvoer 125-160 mm. Pannendak met dakdoorvoerpan en loodvervanger. Plat dak met plakplaat in EPDM, bitumen of PVC.
- Rioolontluchting 110 mm. Vorstvrije kap, rechte route en vrije uitmonding boven dakvlak.
- Rookgasdoorvoer 80/125. Geïsoleerde concentrische set, stormkraag en regenkap, hoogte conform NEN 2757‑1.
- Kabeldoorvoer. EPDM‑doorvoerset met meerdere manchetten en tape, waterdicht op platte daken en hellende daken met pan‑adapter.
Een duurzame, waterdichte en luchtdichte dakdoorvoer volgt uit een juiste locatie, passende diameter, correcte indekstuk/plakplaat, zorgvuldige afdichten en normconforme hoogte.
PVC-dakplaten en hun rol in dakbedekkingen
PVC-dakplaten vormen een populaire keuze vanwege hun duurzaamheid, lichtgewicht karakter en weersbestendigheid. PVC- en UPVC-dakplaten bieden een kosteneffectief alternatief voor traditionele dakbedekkingsmaterialen. Voorzieningen zoals voorbereidende inspectie van draagvlak en zichtbare laspunten zijn cruciaal. De installatie leert door het volgen van de stappen: voorbereiding, exacte meting, plak- of laswerk, en zorgvuldige afdichting.
Belangrijke voorbereiding voor PVC-dakplaten
Controleer of het dakframe het daksysteem kan ondersteunen; draagvermogen advies ligt meestal rond 1,5 kN/m². Maak het oppervlak schoon en droog voor betere hechting. Inspecteer houten delen op rot, metalen delen op roest, en controleer op insectenschade. Laat oppervlakken drogen voordat u verder gaat.
Installatieprocedure voor PVC-dakplaten
De gordingafstand is doorgaans 600-900 mm. Gebruik een laserwaterpas voor rechte uitlijning. PVC-dakplaten vergen een minimale helling van 5°, 10° of hoger heeft de voorkeur. Begin onderaan het dak en werk naar boven, zodat elk vel de doorgang van water richting de bedrading volgt. Boor gaten 2-3 mm groter dan de bevestigingsschroefdiameter om thermische uitzetting mogelijk te maken.
Veelgemaakte fouten en oplossingen
- Te weinig overlap: verhoog de overlap naar minimaal 8-10 cm bij waterbelasting.
- Onjuiste combinatie van materialen: EPDM-lijm op PVC werkt niet; zorg voor materiaalcompatibiliteit.
- Monteren in een laag punt: voorkom stilstaand water en verhoog de detailafwerking.
- Verreken kit als primaire waterkering: kit veroudert; constructieve waterdichtheid is vereist.
- Geen aandacht voor condens: gebruik thermische onderbrekingen en damprem/isolatie.
- Voorkom overmatige druk op platen bij vastzetten: gebruik juiste schroefmaat en moment.
Praktische scenario’s
Scenario A: kabeldoorvoer voor zonnepanelen
Kies een UV‑bestendige kabeldoorvoer met voldoende diameter en degelijke manchet; zorg voor voldoende ruimte achteraf voor onderhoud en voorkom klemmen op kabels.
Scenario B: tuinhuis of overkapping ventileren
Prefab-dakdoorvoeren bieden snelle, nette en waterdichte oplossingen; zeker bij beperkte ervaring. Prefab vermindert faalkosten en tijdsdruk.
Scenario C: rioolontluchting vervangen bij renovatie
De aansluiting opnieuw inwerken in de dakbedekking voorkomt toekomstige lekkages; overweeg inspectie van plat dak en mogelijk renovatie.
Waarom klanten ons inschakelen voor dakdoorvoeren
Ervaring met platte daken, juiste systeemkeuze, nette afwerking en snelle planning bij lekkage, verbouwing of PV-installatie.
Wat kost het laten plaatsen?
Zie eerder genoemde prijsschattingen; plan een offerte met daktype, diameter en functie en ontvang voorstellen met prijs, planning en garantie.
