Deze uitgebreide stap-voor-stap handleiding behandelt het installeren van een dubbelwandige dakdoorvoer met diameter 250 mm. De tekst is samengesteld uit de opgegeven zinnen uit het materiaal, aangevuld waar nodig om een logisch en volledig proces te vormen. Volg alle stappen zorgvuldig om een betrouwbare, waterdichte en brandveilige aansluiting te realiseren.
Inleiding en uitgangssituatie
Stel uzelf de vraag: hoe installeer ik dubbelwandige kachelpijp? Leest u hieronder eerst hoe u onze dubbelwandige kachelpijp snel en simpel installeert. Dit voorkomt de meest voorkomende installatiefouten. Daarnaast geven we waardevolle tips om problemen met de aansluiting te voorkomen. Het rookkanaal wordt zonder onderbreking door de dakplaat of de loodslab heen gevoerd.
Voorbereiding en benodigde onderdelen

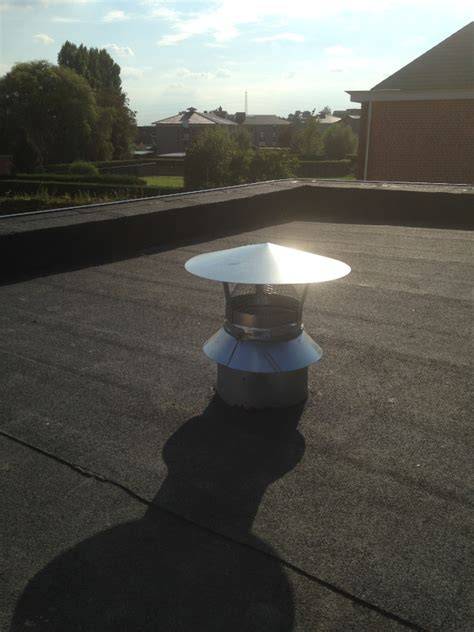

Bij het kiezen van een rookkanaal is het belangrijk om na te gaan wat de exacte diameter is van de kacheluitlaat. Als de binnenmaat afwijkt en de buitenmaat 80, 100, 110, 120, 130, 140, 150, 180, 200 of 250 is dan heeft u een kachelpijp met condensring nodig. In de afbeelding 1 ziet u dat de uitlaat van de kachel gelijk is aan de diameter van de kachelpijp. Een kachelpijp met condensring is een dikwandige kachelpijp zonder versmalde kant, waardoor hij over de uitlaat past. De condensring zorgt ervoor dat condens alsnog in de kachel terecht komt.
Dubbelwandige kachelpijpen zijn kachelpijpen met een isolatie rand eromheen. Afhankelijk van de dikte isolatie wordt de afstand tot brandbaar materiaal bepaald. Wij verkopen 2 soorten systemen isolatie: 2,5 mm en 3,5 mm isolatie. Het 2,5 mm isolatie systeem dient tenminste 7 centimeter afstand te houden tot brandbaar materiaal. Voor onbrandbare materialen geldt geen ondergrens, maar zorg wel dat de dubbelwandige pijp genoeg ruimte krijgt om probleemloos uit te kunnen zetten.
Montagevolgorde en beginpunt
Begin onderaan met een EW>DW aansluitstuk, dwz enkel- naar dubbelwandig (niet vergeten mee te bestellen!). Dubbelwandige kachelpijp moet van onder naar boven worden opgebouwd. Dubbelwandige secties worden in elkaar gestoken als een insteek-mof verbinding. Een omgekeerde volgorde van installeren veroorzaakt problemen met naar binnen tredend hemelwater en/of condenswater.
Let daarom bij installatie goed op de pijl die op iedere sectie staat; deze moet omhoog wijzen. Plaats de plakplaat (D) over het gat op het platte dak en schroef deze vast aan het dak. Let op, gebruik niet te lange schroeven. Schuif de stormkraag (C) om de dubbelwandige pijp (B) en steek de pijp door de plakplaat naar beneden. Let op de juiste richting. Draai de klemband van de stormkraag vast. De stormkraag moet afgekit worden op de dubbelwandige pijp! Zorg ervoor dat de pijp ongeveer 10 cm.
Isolatie en afdichting
Vouw de steenwol om de dubbelwandige pijp en schuif deze van onderen omhoog in de opstaande rand van de plakplaat. Monteer de verdiepingsondersteuning aan de pijp en zet deze vast aan het plafond. Let op, gebruik niet te lange schroeven. Daarna wordt de dakplaat of loodslab geplaatst, waarna de stormkraag boven de dakplaat wordt bevestigd en afgekit.
De opening tussen stormkraag en dubbelwandige buis wordt afgekit met siliconenkit. Tussen dakplaat en dubbelwandige buis zit altijd een kleine spouw. Door een stormkraag op de dakplaat te plaatsen kun je deze spouw afdichten en ervoor zorgen dat het systeem waterdicht is. Het is dus altijd noodzakelijk bij het bestellen van een dakplaat dat je de bijpassende stormkraag besteld.
Uitmonding en dakdoorvoer kiezen
De uitmonding van het rookkanaal moet met zorg gekozen worden; de beste plaats is de nok van het dak of hier zo dicht mogelijk in de buurt. Bij een dakhoek kleiner dan 23° geldt dat de uitmonding een halve meter boven het dak moet uitsteken. Voor daken met een hoek groter dan 23° geldt de formule: H > (0,5 + 0,16 (A - 23)) * a, waarbij H de hoogte van de uitmonding is, A de dakhelling in graden en a de horizontale afstand van de nok tot de middenlijn van de uitmonding.
Afhankelijk van de dakafwerking gebruikt u een dakplaat (plakplaat) of een loodslab. De dakplaat is geschikt voor plat of licht hellend dak bedekt met bitumen of EPDM; de loodslab voor pannendak of rieten dak. Boven de dakplaat bevestigt u de stormkraag en plaatst u de eindkap (trekkap met veegluik of andere opties). De stormkraag rust op de dakplaat en wordt om de dubbelwandige buis geplaatst en daarna afgekit. Sluit de omkokering doorlopende door het dakbeschot en voer de dubbelwandige buis door de dakdoorvoer.
Bevestiging en afwerking binnen en buiten
In de ruimte waar de kachel staat mogen enkelwandige kachelpijpen gebruikt worden voor aansluiting tot de dubbelwandige buis. Monteer tussendoor muurbeugels voor de stevigheid; houd circa 3 meter als vuistregel aan tussen muurbeugels. Als de dubbelwandige pijp langer is dan 7 meter of bovenop een dubbelwandig T-stuk wordt opgebouwd, plaats een stoelconstructie of verdiepingsondersteuning.
Bij houten vloeren of brandbare plafonds geldt een minimale afstand tot brandbaar materiaal van 75 mm. Zorg ervoor dat de opening in houten of brandvaste vloeren passend is afgedicht met brandwerend materiaal. Voor een aansluiting onder een brandbare vloer dient de dubbelwandige pijp minimaal 200 mm onder die vloer uit te steken. Gebruik een dakbevestigingsbeugel en zorg dat de pijp waterpas staat voordat u de beugel vastzet.
Uitvoeringstips en valkuilen
Let op: bochten bij rookkanalen werken andersom dan de dakhoek. Plaats zo min mogelijk bochten en gebruik bij meerdere bochten zo min mogelijk graden. Gebruik een schuifpijp om exact op de juiste hoogte onder het dak uit te komen en teken in het midden een eerste kleiner gaat om te checken of er draagbalken worden geraakt. Verwijder eventueel dakpannen en slijp deze zo dat de pijp goed aansluit.
Zodra de dakdoorvoer is gemonteerd, schuif de stormkraag om het rookkanaal en zet deze tegen de bovenkant van de plakplaat. Plaats de trekkap en eventueel extra lengtes op het rookkanaal. Binnen afwerken kan met keramische wol in alle openingen. Voor schuine daken kunt u een brandseparatieplaat bevestigen aan de binnenkant van het dakpaneel; schroeven en kit zijn hierbij nodig.
Veiligheid en regelgeving
Volgens het Bouwbesluit en NEN-2757-norm moeten rookkanelen door middel van een dubbelwandig systeem worden uitgevoerd zodra ze door plafond, dak of gevel gaan. Houd de afstand tot perceelgrenzen en naburige woningen in acht volgens wettelijke vereisten. Gebruik uitsluitend gecertificeerde materialen zoals RVS 316L en keurmerken zoals T600 EN1856-1.
Extra opties en ondersteuning
Wij verkopen complete sets dakdoorvoer houtkachel en complete systemen voor verschillende daktypen. Voor een rookkanaal Ø250 mm is het handig om ook een aansluitstuk te bestellen. Een eindkapoptie met veegluik biedt extra onderhoudsgemak en weersbestendigheid. Een rookkanaal met aspiromatic kap draait continu en kan helpen bij problematische trek.
