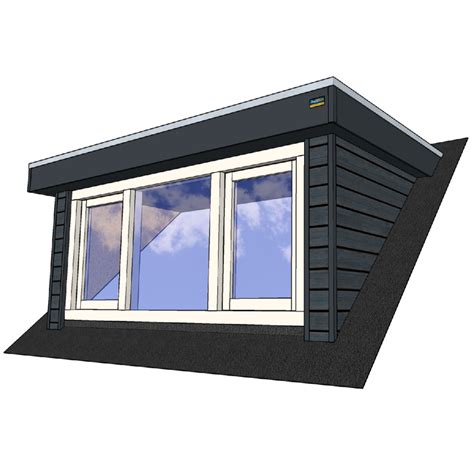

Welkom bij Zolderbouw Larenstein. In dit artikel duiken we in de draagconstructie voor een dakkapel. Een goed gebouwde draagconstructie dakkapel geeft je de mogelijkheid om extra ruimte en licht toe te voegen aan je zolderverdieping. In deze stap-voor-stap handleiding nemen we je mee door het hele proces van het bouwen van een draagconstructie voor je dakkapel. Van de eerste planning tot de laatste afwerking, we behandelen alle essentiële stappen.
1. Planning en voorbereiding
Een goede voorbereiding is het halve werk bij het bouwen van een draagconstructie dakkapel. Voordat wij de zaag in het dak zetten, moet je eerst grondig plannen en enkele belangrijke zaken regelen.
Afmetingen en regelgeving
De juiste afmetingen van je dakkapel zijn cruciaal voor zowel de functionaliteit als het voldoen aan de bouwvoorschriften. Volgens de regelgeving moet de totale breedte van je dakkapel minimaal 1 meter minder zijn dan de breedte van je woning. Voor de hoogte geldt een maximum van 1,75 meter voor vergunningsvrij bouwen.
Constructietekening en vergunning
Denk goed na over wat je wilt bereiken met je dakkapel. Een constructietekening is niet alleen handig, maar vaak ook noodzakelijk. Deze tekening toont hoe de dakkapel technisch uitgevoerd moet worden en is essentieel bij het aanvragen van een vergunning. Of je een vergunning nodig hebt, hangt af van verschillende factoren. Algemeen geldt dat je voor een dakkapel aan de achterzijde of zijkant van je woning vaak vergunningsvrij kunt bouwen, mits je aan alle voorwaarden voldoet.
Buren informeren
Tot slot, vergeet niet je buren tijdig te informeren over je plannen. Ook als je geen vergunning nodig hebt, is het netjes om je buren op de hoogte te brengen van de werkzaamheden.
2. Het maken van de daksparing
Het maken van een daksparing is een kritieke fase in het bouwproces van een dakkapel. Deze stap vereist precisie en voorzichtigheid, aangezien je letterlijk een gat in je bestaande dak gaat maken. Voordat je kunt beginnen met het plaatsen van de draagconstructie, moet je eerst ruimte maken in het bestaande dak.
Verwijderen dakpannen en dakbeschot
Allereerst verwijder je de dakpannen ter plaatse van de geplande dakkapel. Nadat je de dakpannen hebt verwijderd, kun je beginnen met het zagen van de sparing in het dakbeschot.
Asbestcontrole
Belangrijk is om eerst te controleren of er sprake is van asbestbevattend dakbeschot. Is dit het geval, dan moet je een deskundig asbestverwijderingsbedrijf inschakelen.
Gordingafstand en panbreedte
De gordingafstand is cruciaal voor de constructieve sterkte van je dak. Wanneer de hoogte van je dakkapel groter is dan de gordingafstand, moet de gording worden onderbroken. In dat geval is het essentieel om de onderbroken gordingen door ‘slapers’ zorgvuldig met boven- en onderliggende gordingen te verbinden. Daarnaast is het verstandig om de breedte van je dakkapel af te stemmen op de panbreedte van je dakpannen. Dit zorgt ervoor dat de pannen later goed aansluiten op de zijwanden van je dakkapel, zonder dat je halve dakpannen hoeft te gebruiken.
Veiligheid en tijdelijke ondersteuning
Veiligheid staat voorop bij het maken van een daksparing. Wanneer je gordingen moet onderbreken, is het cruciaal om eerst tijdelijke ondersteuning aan te brengen. Het maken van een daksparing is de meest riskante klus bij het plaatsen van een dakkapel. Daarom is het in sommige gevallen noodzakelijk om een constructeur in te schakelen die een constructieberekening kan opstellen. Na het maken van de sparing is het belangrijk om de opening tijdelijk waterdicht af te dekken tot je verder gaat met het plaatsen van de daadwerkelijke dakkapel. Het zorgvuldig uitvoeren van deze stap legt de basis voor een solide draagconstructie dakkapel.
3. Plaatsen van de draagconstructie
Na het creëren van de daksparing komt de kern van het project: het plaatsen van de draagconstructie dakkapel. Deze fase bepaalt uiteindelijk hoe stevig en duurzaam je dakkapel wordt.

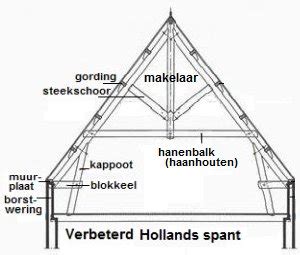

Montage van gordingen en muurplaat
Allereerst zullen we de gordingen monteren. Dit zijn de horizontale balken die het gewicht van de dakkapel verdelen. De muurplaat is een horizontale balk die op de dragende muren rust en het gewicht van de dakkapel gelijkmatig verdeelt.
Verticale stijlen en kozijn
Vervolgens plaats je de verticale stijlen die het kozijn en de wangen van de dakkapel ondersteunen. Het kozijn wordt aan de onderkant geplaatst op een bestaande of speciaal aangebrachte extra gording.
Knieschot bij sporenkap
Een knieschot is een bouwkundig element bestaande uit staande balkjes die van de vloer tot aan het schuine dak gemonteerd zijn, meestal op ongeveer 1 meter hoogte. Bij het plaatsen van een dakkapel op een sporenkap (waar de houten balken van de nok schuin omlaag lopen tot de dakvoet) is het noodzakelijk om aan de onderzijde een constructief knieschot aan te brengen.
Verankering met balkdragers en beugels
Om te zorgen dat de dakkapel stevig verankerd is, gebruik je balkdragers en metalen beugels. Balkdragers zorgen ervoor dat het dak voldoende ondersteuning krijgt. De liggende balken van de dakconstructie worden op het kozijn gelegd en bevestigd met hoekgrijpankers.
4. Isolatie, dakbeschot en afwerking
Nu de draagconstructie stevig op zijn plaats staat, is het tijd voor de isolatie en dakconstructie.
Isolatiematerialen
Voor een goede thermische isolatie van je dakkapel kun je kiezen uit verschillende materialen. Minerale wol zoals steenwol of glaswol is een veelgebruikte optie vanwege de uitstekende isolerende en geluiddempende eigenschappen.
Dakbeschot en boeideel
Na het aanbrengen van de isolatie is het tijd om het dakbeschot te monteren. Dit vormt de basis waarop later de dakbedekking komt. Het boeideel is een belangrijk maar vaak onderschat onderdeel van je dakkapel. Dit is de afwerking aan de voorkant die zichtbaar is vanaf de straat. Voor boeidelen is Multiplex Okoumé Watervast een uitstekende keuze vanwege de duurzaamheid. Bevestig de boeidelen met RVS schroeven om roestvorming te voorkomen.
Aansluiting op het bestaande dak
Een correcte aansluiting tussen de dakkapel en het bestaande dak is cruciaal om lekkages te voorkomen. Werk de bovenaansluiting af met een waterdichte tape (zoals Premtech) op het EPDM en bestaand dakbeschot om te voorkomen dat condens of stuifsneeuw kan binnendringen.
5. Buitengevelafwerking
De afwerking van je dakkapel bepaalt niet alleen het uiteindelijke uiterlijk, maar draagt ook bij aan de duurzaamheid en functionaliteit van de constructie.

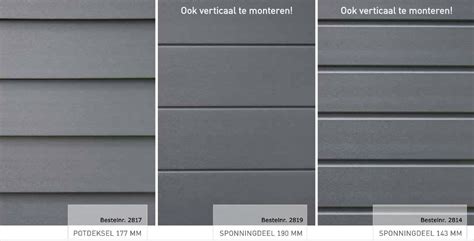

Duurzame materialen voor buitenbekleding
Voor de buitenbekleding van je dakkapel zijn er verschillende duurzame materialen beschikbaar. Trespa is een populaire keuze vanwege de extreme weersbestendigheid. Dit materiaal bestaat uit tot 70% houtgebaseerde vezels die onder hoge druk en temperatuur met hars worden samengeperst. Hierdoor ontstaat een vormvaste plaat die alle Nederlandse weeromstandigheden probleemloos doorstaat. Keralit is daarentegen een kunststof gevelbekleding die eruitziet als hout, maar niet de nadelen ervan heeft. Het materiaal is onderhoudsarm, wat vooral handig is bij dakkapellen die moeilijk toegankelijk zijn voor onderhoud. Dankzij de toplaag van Renolit blijft je gevel jarenlang beschermd tegen weersinvloeden.
6. Binnenafwerking en ventilatie
Na het plaatsen van je dakkapel wordt deze doorgaans wind- en waterdicht opgeleverd, maar de binnenzijde vraagt nog om afwerking.
Dampwerende folie en gipskartonplaten
Allereerst is het verstandig om aan de binnenkant dampwerende folie aan te brengen. Bij vochtige ruimtes zijn waterwerende gipskartonplaten (herkenbaar aan het groene karton) een uitstekende keuze.
Vensterbank en ventilatieroosters
De vensterbank vormt een belangrijk onderdeel van de afwerking. Ventilatieroosters zijn essentieel voor een gezond binnenklimaat. Ze zorgen voor toevoer van frisse lucht en verminderen de kans op schimmel- en vochtproblemen. Dit is vooral belangrijk bij goed geïsoleerde dakkapellen. Warme lucht stijgt namelijk op en verzamelt zich op het hoogste punt in huis, vaak de zolder.
Goede zolderventilatie is cruciaal!
Belangrijke overwegingen en hulp
Het bouwen van een draagconstructie dakkapel vraagt precisie en geduld, maar levert uiteindelijk prachtige resultaten op. Zoals we hebben gezien, begint het proces met gedegen voorbereiding en planning, waarbij de juiste afmetingen en eventuele vergunningen cruciaal zijn. Vervolgens volgt het zorgvuldig maken van de daksparing, het plaatsen van de draagconstructie en het aanbrengen van isolatie en dakbedekking. Belangrijk hierbij is wel dat alle stappen nauwkeurig gevolgd worden en geen overhaaste beslissingen neemt. Daarnaast moet je aandacht besteden aan isolatie en ventilatie. Deze aspecten zorgen niet alleen voor een comfortabele ruimte, maar dragen ook bij aan energiebesparing en een gezond binnenklimaat. Wees tot slot niet bang om hulp in te schakelen wanneer nodig. Bij twijfel over constructieve elementen is het altijd verstandig een professional te raadplegen.
Gezien ik niet de onhandigste ben zie ik dit wel zitten. Bestaan er standaard lengtes voor Oregon? Voor een dak met overspanning van 9,1 met die oversteek zal je dik 7 meter nodig hebben. Tot daaraan toe.. dat kan je nog krijgen en anders moet je de spanten verlengen. Groter probleem is dat je met gordingen zal moeten werken.. Ben geen dakwerker maar ik vermoed dat er bij zo'n overspanning normaal met 2 gordingen gewerkt wordt... Ik vertrek vanop ringbalk en heb tussenverdiep, moet dus geen 9 meter overspannen. Misschien niet zo duidelijk in mijn vraag. Ziet er stevig uit.. En heb het in vorig topic ook al gezegd, als je wil mag je mijn structuur ook komen bezig naar praktische uitvoering ervan.

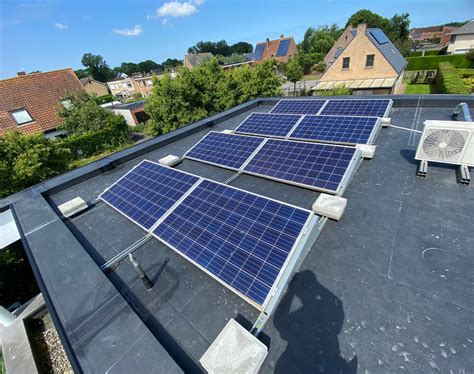

Montagesystemen voor zonnepanelen op dakkapellen
Solarstell heeft verschillende montagesystemen voor steeldeck, sandwichpanelen, damwandprofiel.
Zonnepanelen in portrait plaatsing
Het eenvoudigste systeem voor zonnepanelen in portrait plaatsing bestaat uit korte stukjes rails, die rechtstreeks op het dakoppervlak geschroefd kunnen worden. De profielen van 22,3 respectievelijk 37 cm worden horizontaal geplaatst op de ‘golf’ van de dakbedekking, op de plaats waar een klem benodigd is. Plaats ze nóóit tussen de golven, om lekkages te voorkomen. Deze worden vastgeschroefd in de voorgeboorde gaatjes met smeltschroeven. Smeltschroeven vreten zich vast in het metaal waarmee ze het eerst contact maken waardoor ze vast ‘smelten’ met het onderliggende materiaal. Per profiel gebruik je 4 smeltschroeven met EPDM ring.
Zonnepanelen in landscape plaatsing
Het eenvoudigste systeem voor zonnepanelen in landscape plaatsing bestaat uit montagebeugels. Ook deze worden op de ‘golf’ geplaatst, maar dan verticaal. Het is dus belangrijk dat de bovenkant van deze ‘golf’ plat is, en breed genoeg om de montagevoet stevig op te bevestigen met smeltschroeven.
Alternatieve montagesystemen
Zijn beide systemen niet afdoende, dan kan alsnog een systeem gebruikt worden op basis van montagerails en T-montagevoeten. De zelfklevende T-montagevoetjes zet je vast aan de staalplaat met waterdichte popnagels. Daarop bevestig je de montagerails met behulp van dakhaakbouten. Wil je de montagerails verticaal plaatsen, gebruik dan een hoekverbinder, en zorg ervoor dat het randje van de hoekverbinder rust op de bovenkant van het montagevoetje. Het systeem zit stevig op de staalplaat bevestigd.
