Deze handleiding behandelt praktische overwegingen bij het plaatsen van een overkapping tussen twee huizen met prefabbetonnen muren en traditioneel metselwerk eromheen. Er komt een houten balklaag met underlayment en EPDM dakbedekking, waarbij rekening gehouden wordt met beweging, waterkering en esthetiek van de aansluitingen op de muren van beide woningen. Het doel is een veilige, duurzame constructie met minimale kans op schade aan de muren en waterinfiltratie.
Algemene overwegingen bij de constructie tussen muren
De huizen zijn gebouwd met prefab betonnen muren en een metselwerklaag die met stukjes ijzerdraad aan de beton zit. Dit kan invloed hebben op hoe balken en draagborden bevestigt moeten worden. Een eerste aandachtspunt is het beperken van werken in de muur, zodat dilatatie en werking van het hout niet leiden tot scheurvorming of beschadiging van het metselwerk.
Bij houten balken die aan de muur bevestigd worden, kan werking van het hout druk uitoefenen op het metselwerk. Het dragen van een oplossing waarbij balkdragers direct tegen de muur komen is vaak esthetisch ongewenst en kan mechanische belasting veroorzaken. Een alternatief is om de balken niet direct tegen de muur te plaatsen, maar te werken met liggers die van een tweede draagvlak of een langere balk naar buiten steken, zodat de druk minder direct is voor het metselwerk.
Bevestiging en ondersteuning van de balklaag
Een belangrijke keuze is hoe je de balklaag gaat leggen: direct op balkdragers tegen de muur, of een alternatief systeem zoals een tweede balklaag, gegalvaniseerde hoeklijnen of UNP-profiel. Bij het kiezen van alternatieven moet rekening gehouden worden met waterdichtheid, ventilatie, arbeidsgemak en esthetiek.
- Directe bevestiging met balkdragers tegen de muur kan leiden tot lokale belasting op het metselwerk en mogelijk scheurvorming bij werking van het hout.
- Een optie is om de balken op een ondersteunende balk te leggen die op afstand van de muur staat, of op een verborgen draagbalk die gemonteerd is op een waterkerende rand. Dit vermindert de directe belasting van de muur en maakt geluids- en trillingsdemping mogelijk.
- Gegalvaniseerde hoeklijnen (of UNP-profielen) kunnen dienen als rand- en draagconstructie, mits voorzien van een dampdoorlatende en waterkerende afdekking en voldoende ruimte voor houtwerk om te werken.
- Een "kip" voorziening (kleine uitsparing of wig om beweging op te vangen) kan helpen om houtwerk en verbindingen te laten werken zonder druk op de muur te zetten.
Waterdicht maken bij EPDM dakbedekking langs muren
De overkapping krijgt EPDM dakbedekking. Belangrijk is de aansluiting langs de muren en de garage, zodat waterinfiltratie geen probleem vormt. Mogelijke oplossingsopties omvatten:
- Knelf uitkriskant tegen de muur (knelprofiel) voor waterafdichting tussen dak en muur.
- Een âlintvoegâ in de muur vermijden waar mogelijk, vanwege esthetische en lange termijn onderhoudsoverwegingen.
- Een waterdichte dakrand die hoog genoeg langs de gevel loopt, zodat het EPDM-dak tegen de muur wordt getrokken en niet langs de rand onder spanning komt te staan.
- Aanbrengen van loodstroken in de voegen en correct afslijpen van de voegen om lekkages te voorkomen. Het lood moet vervolgens netjes vastgezet worden met een dubbelgevouwen rand zodat het er niet uitgetrokken kan worden.
- Bij gebruik van EPDM: zorg voor voldoende hoogte van de rand rondom de overkapping en langs de garage om een waterbak te vormen die water effectief afvoert.
Omgaan met metselwerk en spouw aan de waterkant
Als het werk dichter bij de spouwmuur of de spouw zelf komt, is het belangrijk om waterdichting en ventilatie in acht te nemen. In het geval van muren die geen spouw bevatten, volstaat het om een goede afdichting te realiseren langs de buitenkanten en erop te letten dat vocht kan verdampen naar buiten.
Als een muur regenbelasting draagt, kan het nodig zijn tot in de spouw door te gaan om vocht in het achterliggende metselwerk te voorkomen. Echter, als de constructie beperkt is tot een overkapping en geen volledige schuur vormt, hoeft dit in veel situaties niet voltijds doorgetrokken te worden tot in de spouwmuur.
Praktische uitvoering: slijpen, loodinspectie en afwerking
Bij meerdere bouwstappen die metselen, lood en voegen omvatten, is een systematische aanpak essentieel. De volgende stappen kunnen in een project gelden, op basis van ervaringen uit de praktijk:
- In de voegen slijpen (indien nodig) en de voeg netjes lood inspuiten met een passende kit en voegafwerking.
- Het lood in de voeg brengen met een overlap (bij voorkeur 10 cm) en vervolgens bevochtigen en afvoegen.
- Na het aanhalen van de voeg de voeg opnieuw bevochtigen en eventuele resten verwijderen (afborstelen).
- Een Loodstrook in de voeg plaatsen en zorgen voor een voldoende dubbellige rand waardoor het lood niet kan uitrekken of uit de voeg kan worden getrokken.
- Stroken lood beperken tot 1 meter lengte om de werking van het lood beheersbaar te houden.
- Aan de buitenkant de lood vastzetten met caravansering of aluminiumstroken langs de rand voor extra stevigheid.
Wat betreft de knelprofielen en het aansluiten van EPDM: zorg voor een hoogwaardig knelprofiel langs de muur, en bevestig indien nodig met sterke bevestigingsmiddelen die geschikt zijn voor de muursoort (beton, metselwerk). Voor een waterdichte aansluiting langs de muur is het verstandig om meerdere lagen EPDM te hebben, zodat er geen water door kan dringen langs de rand. Als de muur zwaar regenererend is (regenbelasting), kan het nodig zijn om tot in de spouw te gaan; anders kunnen vocht en schimmel juist tegen het interieur van de woning werken.
Visuele hulpmiddelen en suggesties voor installatie

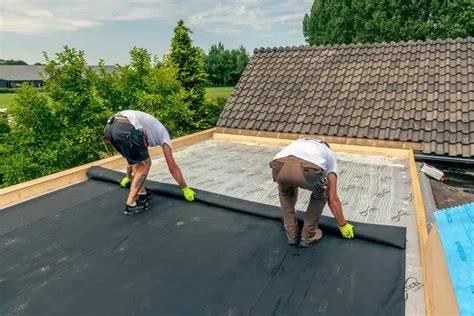

Een diagram met de belangrijkste delen: muur, tussenliggende draagbalk, onderliggend dak, EPDM-membraan, knelf profiel en loodafdichting kan helpen bij het plannen van de exacte bevestigingsopstelling.
Weergave van een mogelijke bevestiging met een UNP-profiel langs de rand, inclusief vulnaden en waterkering.
Inwerken/invouwen binnenhoek EPDM dakbedekking. Tips & Tricks voor het leggen van EPDM dakbedekking
Een korte demonstratievideo kan nuttig zijn om de volgorde van de afdichtingswerkzaamheden en het correct plaatsen van het EPDM-membraan langs meerdere muren te tonen.
Regionale overwegingen en veiligheid
Controleer lokale bouwvoorschriften met betrekking tot overkappingen, waterafvoer en afstand tot erfgrens. Laat constructiestukken die de stabiliteit van de gevel beïnvloeden inspecteren door een vakman, vooral wanneer houten elementen direct tegen beton of metselwerk geplaatst worden. Gebruik altijd roestvaststalen of verzinkte bevestigingsmiddelen om corrosie en toekomstige rotting te voorkomen.
Samenvatting van belangrijkste punten
- Beperk directe belasting van houten balken op het metselwerk; overweeg afstandhouders of een secundair draagvlak.
- Gebruik waterkerende detailafwerking bij EPDM-aanliggende randen, met knelprofiel en loodafdichting.
- Voorzie voldoende hoogte bij de dakrand langs beide muren zodat water effectief wordt afgevoerd.
- Pas aandacht toe aan spouwwerk waar nodig; niet alle situaties vereisen doorgang tot in de spouwmuur.
- Bevestigingsmaterialen moeten geschikt zijn voor de ondergrond en bestand tegen weersinvloeden.
