Wanneer er sneeuw op het dak ligt, resulteert dit in een drukbelasting op het glasdak. De karakteristieke sneeuwbelasting sk voor Nederland conform de Eurocode op de grond is 700 N/m2. Dit is de sneeuw die loodrecht op het aardoppervlak valt. Bij hellingen vanaf 30° loopt de sneeuwbelasting af tot 0 bij een helling van 60°. S = μi . sk . Hierin is μi de sneeuwvormfactor, die afhankelijk is van het daktype en omgevingsfactoren. Dit wordt in de NEN-EN1991-1-3+C1 beschreven per daktype (paragraaf 5.3.2 t/m 6.2). Er zijn 8 keuzes, waarvan 6 daktypes. Daarnaast kan geen sneeuwlast worden gekozen en kan een eigen waarde worden opgegeven, die op het hele glasdak wordt geplaatst. De andere daktypes worden berekend volgens de Eurocode, waarbij sneeuwophoping kan optreden.
Bereken de maatgevende dakbelasting op basis van eigen gewicht, zonnepanelen, onderhoudslast, sneeuwbelasting en windbelasting. Hoe werkt deze calculator? De tool berekent de dakbelasting in twee stappen. Eerst worden de karakteristieke belastingen bepaald: de permanente last (eigen gewicht van constructie, dakbedekking en eventuele zonnepanelen) en de veranderlijke lasten (sneeuwbelasting, windbelasting en onderhoudslast). Vervolgens worden de ontwerpbelastingen voor de Uiterste Grenstoestand (UGT) berekend conform NEN-EN 1990. Permanente belastingen (G) zijn altijd aanwezig: eigen gewicht van draagconstructie, dakbedekking, isolatie en vaste installaties zoals zonnepanelen. Veranderlijke belastingen (Q) zijn tijdelijk: sneeuw, wind en onderhoud. Het onderscheid is cruciaal voor de combinatieregels conform NEN-EN 1990.
Combinatieregels en twee scenario's
Sneeuw en wind zijn beide veranderlijke lasten. In een lastcombinatie wordt de dominante veranderlijke last volledig meegenomen (factor 1,5) en de bijkomende last gereduceerd met de combinatiefactor ψ₀. Voor daken in Nederland geldt ψ₀ = 0,6 voor wind en ψ₀ = 0,5 voor sneeuw conform NEN-EN 1990 Nationaal Bijblad. Dit geeft twee te toetsen scenario's: De maatgevende UGT-belasting is de hoogste uitkomst van beide scenario's. Let op: windbelasting kan ook als zuiging (optillende kracht) werken op het dak, wat voor de verankering van dakbedekking en gordingen een afzonderlijk lastgeval is. Deze tool berekent de neerwaartse drukkant.
Sneeuwophoping en lokale effecten De tool rekent met een uniform sneeuwdek op een onbelemmerd dakvlak. Sneeuwophoping bij dakopbouwen, dakranden, hogere gebouwdelen of kilgoten (conform NEN-EN 1991-1-3 paragraaf 6.3) vereist een separate berekening. Dit kan lokaal leiden tot aanzienlijk hogere belastingen dan de uniforme waarden. Onderhoudslast categorie H Voor niet-toegankelijke daken schrijft NEN-EN 1991-1-1 een onderhoudsbelasting van categorie H voor (0,4 kN/m² op een oppervlak van 10 m², of als puntlast van 1,0 kN). In deze tool is de onderhoudslast als gelijkmatig verdeelde last opgenomen als optionele parameter.
Som van eigen gewicht dakconstructie en zonnepanelen. Som van sneeuw, wind en onderhoudslast. De ongewogen som van alle karakteristieke belastingen. Ontwerpbelasting conform NEN-EN 1990: 1,35G + 1,5Q_sneeuw + 1,5 × ψ₀,wind × Q_wind + 1,5Q_onderhoud. Ontwerpbelasting conform NEN-EN 1990: 1,35G + 1,5Q_wind + 1,5 × ψ₀,sneeuw × Q_sneeuw + 1,5Q_onderhoud. De hoogste waarde van Scenario A en Scenario B is maatgevend voor de dimensionering conform NEN-EN 1990. beoordeling = if(karakteristiek_totaal <= 1.0, 'Lichte dakbelasting. Gangbaar voor standaard woningbouw met lichte dakconstructie.', if(karakteristiek_totaal <= 2.0, 'Gemiddelde dakbelasting. Standaard voor woningbouw met dakpannen of extensief groendak.', if(karakteristiek_totaal <= 4.0, 'Zware dakbelasting. Controleer de draagconstructie op voldoende capaciteit.', 'Zeer zware dakbelasting. Indicatieve beoordeling op basis van de karakteristieke totaalbelasting.
Sneeuwbelasting en PV-installaties
De tool rekent met een uniform sneeuwdek op een onbelemmerd dakvlak. De sneeuwbelasting wordt een statische belasting genoemd omdat de sneeuw alleen van boven naar beneden drukt. De windbelasting is anders. De wind komt uit verschillende richtingen, dus de belasting op de PV-panelen werkt ook in verschillende richtingen. Ook kan de wind onder de panelen doorwaaien. Samen met de luchtweerstand door de onderbouw kunnen de panelen van het dak worden weggeduwd. Vergeleken met de sneeuwbelasting lijkt dat niet veel, maar de verschillende richtingen en vooral de wisselende zuigkracht van de wind kunnen microscheurtjes veroorzaken. De meeste PV-panelen bij Memodo in de residentiële sector zijn bestand tegen een windbelasting van 2.400 Pa en een sneeuwbelasting van 5.400 Pa. Nederland is verdeeld in verschillende windzones. In de zones worden standaard waarden opgeslagen waar de PV-panelen tegen moeten kunnen. Voordat je de hoeveelheid ballast (verzwaring) op het PV-systeem kunt bepalen moet je rekening houden met de volgende punten: de hoogte van het gebouw waar de PV-panelen op liggen; de terreincategorie van de plaats; de windlastzone in de plaats van het gebouw; de hoogte boven NAP.
Er worden Europese normen en richtlijnen gesteld voor de belasting op PV-systemen in verschillende weersomstandigheden, de zogeheten Eurocode. Voor windbelasting geldt vanaf 1 april 2012 de Eurocode NEN-EN 1991-1-4 met nationale bijlage. Je bekijkt de richtlijn hier. Dit deel van Eurocode 1 geeft voorschriften bij het vaststellen van de hoogte van de belastingen op constructies die door wind worden veroorzaakt. Hierbij moet je rekening houden met diverse parameters. Wil je voor de installatie van onderconstructie de wind- en sneeuwbelasting berekenen? De fabrikant Schletter, van SL-rack onderconstructies, heeft een tool ontwikkeld waarin je aan de hand van de postcode, de hoogte boven NAP en de terreincategorie eenvoudig de wind en sneeuwbelasting kunt berekenen. Aangezien iedere hagelsteen anders is, is het niet eenvoudig om aan te geven hoeveel hagel een PV-paneel aankan.
Panelen die in Nederland worden geplaatst hebben een type/ontwerp certificering volgens de internationale norm IEC 61215. Fabrikanten van PV-panelen staan voor een grote uitdaging: door steeds extremere weersomstandigheden moeten ze producten ontwerpen die steeds resistenter en stabieler worden. En dat in een tijd waarin het belangrijk is dat de framedikte van de panelen steeds dunner wordt, dit werkt contraproductief. Het zwakke punt van de panelen is echter niet het frame, maar de siliciumlaag zelf. Fabrikanten proberen de verschillende lagen stabieler te maken, bijvoorbeeld met een glasplaat aan de achterkant of een flexibelere zonnecel. Reken altijd door hoeveel de belasting op het paneel wordt!
Ballastvrij montagesysteem zonnepanelen voor betonnen dak | JualSolar | Fixnordic

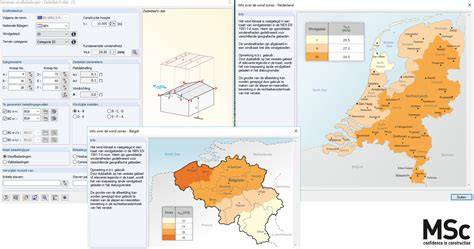

PV-systemen worden blootgesteld aan steeds extremere weersomstandigheden, zoals sneeuw, hagel en wind; de sneeuwbelasting wordt een statische belasting genoemd omdat de sneeuw alleen van boven naar beneden op het paneel drukt. De windbelasting is een dynamische belasting en werkt in verschillende richtingen; Nederland is verdeeld in verschillende windzones. Hoeveel gewicht kan een plat dak eigenlijk dragen? Die vraag komt vaak naar voren bij het plaatsen van zonnepanelen, een groendak of een airco-unit. De draagkracht van een dak bepaalt hoeveel belasting een dakconstructie veilig kan opnemen zonder schade of instabiliteit. Dakbelasting is het totale gewicht dat op het dak werkt, zowel permanent als tijdelijk. In deze blog lees je hoe draagkracht en dakbelasting worden berekend, welke normen gelden en wat dit concreet betekent voor jouw dak.
Wat betekent draagkracht van een dak?
De draagkracht van een dak is de maximale belasting die de constructie veilig kan dragen. Dit wordt uitgedrukt in kN per m2. Eén kilonewton per vierkante meter komt ongeveer overeen met 100 kilogram per m2. Spreek je dus over 2,5 kN per m2, dan betekent dit ongeveer 250 kilogram belasting per vierkante meter. De berekening van draagkracht gebeurt volgens vastgestelde normen, zoals de Eurocode en bijbehorende NEN-normen. Hierbij worden veiligheidsmarges toegepast om te garanderen dat een dak ook onder extreme omstandigheden veilig blijft functioneren. Een eenvoudige vermenigvuldiging van lengte en breedte is daarom niet voldoende om de werkelijke draagkracht vast te stellen.

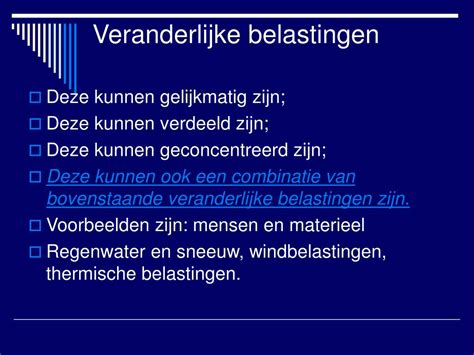

Permanente en veranderlijke dakbelasting Bij het berekenen van dakbelasting wordt onderscheid gemaakt tussen permanente en veranderlijke belasting. Permanente belasting bestaat uit het eigen gewicht van de dakconstructie, isolatie, dakbedekking en vaste installaties. Veranderlijke belasting bestaat uit tijdelijke invloeden zoals sneeuw, wind, regenwater, onderhoud en personen. Volgens de normering wordt bij platte daken vaak gerekend met een standaard onderhoudsbelasting van circa 1,0 kN per m2. Sneeuwbelasting verschilt per regio en dakhelling en wordt apart meegenomen in de constructieberekening.
Hoe bereken je de draagkracht van een plat dak? Een volledige constructieberekening bestaat uit meerdere stappen. Eerst wordt het eigen gewicht van alle lagen bepaald. Daarna worden veranderlijke belastingen toegevoegd. Vervolgens worden veiligheidsfactoren toegepast volgens de geldende normen. Tot slot wordt gecontroleerd of de constructie binnen veilige spanningen blijft.
Stel een plat dak is ontworpen voor 2,5 kN per m2, oftewel 250 kilogram per m2. Als de permanente belasting 150 kilogram per m2 bedraagt, blijft er theoretisch 100 kilogram per m2 over voor extra voorzieningen. Richtwaarden voor maximale dakbelasting Onderstaande richtwaarden geven een indicatie van veelvoorkomende draagvermogens. Dit zijn globale waarden en geen vervanging voor een officiële constructieberekening. Type dak Indicatieve draagkracht Omgerekend naar kg per m2 Bestaande woning (plat dak) 1,5 - 2,5 kN per m2 150 - 250 kg per m2 Nieuwbouw woning 2,5 - 3,0 kN per m2 250 - 300 kg per m2 Dakterras 3,0 - 4,0 kN per m2 300 - 400 kg per m2 Dakbelasting bij zonnepanelen Zonnepanelen wegen gemiddeld tussen de 10 en 15 kilogram per m2. Inclusief montagesysteem en ballast kan dit oplopen tot 20 tot 30 kilogram per m2. Vooral op platte daken kan extra ballast nodig zijn om windbelasting op te vangen.
Voorbeeldberekening zonnepanelen Een bestaand dak is ontworpen voor 250 kilogram per m2. De permanente belasting bedraagt 150 kilogram per m2. Er blijft dus 100 kilogram per m2 beschikbaar. De zonnepaneleninstallatie weegt 25 kilogram per m2. In dit geval blijft het dak binnen de beschikbare draagkracht. Wordt echter extra ballast toegevoegd van bijvoorbeeld 40 kilogram per m2, dan kan de resterende capaciteit worden overschreden en is controle noodzakelijk.
Dakbelasting bij een groendak Een extensief groendak met sedum weegt gemiddeld 60 tot 100 kilogram per m2 in droge toestand. Wanneer het verzadigd is met water kan dit oplopen tot 120 kilogram per m2 of meer. Intensieve groendaken kunnen nog zwaarder zijn. Voorbeeldberekening groendak Bij een dak met een resterende draagkracht van 100 kilogram per m2 kan een verzadigd sedumdak van 120 kilogram per m2 te zwaar zijn. In dat geval is een aanvullende constructieve beoordeling noodzakelijk voordat het groendak wordt aangebracht.
Airco-units en puntbelasting
Een airco-unit lijkt vaak relatief licht, maar veroorzaakt een puntbelasting. Dat betekent dat het gewicht geconcentreerd wordt op een klein oppervlak. Voorbeeld puntbelasting airco-unit Een unit van 120 kilogram rust op vier steunpunten van elk 10 bij 10 centimeter. Dat betekent dat 30 kilogram per steunpunt wordt overgedragen op een klein oppervlak. Deze lokale belasting kan hoger uitvallen dan bij een gelijkmatig verdeelde belasting, waardoor controle van de constructie belangrijk is.
Dakterras en gebruiksbelasting Bij een dakterras wordt rekening gehouden met meerdere personen per vierkante meter. Daarom ligt de normbelasting hoger dan bij een standaard onderhoudsbelasting. Dit vraagt vrijwel altijd om een specifieke constructieberekening.
Wanneer is een constructieberekening verplicht? Een constructieberekening is verplicht bij vergunningsplichtige verbouwingen en bij structurele wijzigingen aan de dakconstructie. Ook wanneer de belasting aanzienlijk toeneemt, bijvoorbeeld bij een intensief groendak of groot zonnepanelenveld, is een berekening sterk aan te raden.
Twijfel over de draagkracht van jouw dak? Rekenvoorbeelden en richtwaarden geven een goede eerste indruk, maar de werkelijke draagkracht hangt altijd af van de specifieke constructie, het bouwjaar en de materiaalopbouw van het dak. Wanneer je extra belasting wilt toevoegen of niet zeker weet hoeveel reserve er nog beschikbaar is, kan een gerichte beoordeling duidelijkheid geven. Perfect Dak kan hierin meedenken en beoordelen of aanvullende controle of een constructieve berekening verstandig is.
Veelgestelde vragen over draagkracht en dakbelasting Hoe weet ik wat het maximale gewicht per m2 van mijn dak is? Dit hangt af van het bouwjaar, de constructie en de oorspronkelijke ontwerpberekening. Bouwtekeningen of een constructierapport geven inzicht. Zonder deze gegevens is een herberekening nodig voor zekerheid.
Is sneeuwbelasting standaard meegerekend? Bij nieuwbouwwoningen wordt sneeuwbelasting volgens de normering standaard meegenomen. Bij oudere woningen is controle verstandig wanneer extra belasting wordt toegevoegd. Heeft isolatie invloed op de draagkracht? Isolatie maakt deel uit van de permanente belasting en draagt dus bij aan het totale gewicht. De belastingen op daken kunnen verdeeld worden in:- permanente belasting: als gevolg van de massa van het dragende deel van het dak (balken/liggers, platen e.d.), dakbeschot en dakbedekking (incl. eventuele ballastlaag)- veranderlijke belasting (variabele belasting): hemelwater (regen en sneeuw), windbelasting (druk- en zuigkracht), personen (denk aan reparaties of onderhoud op het dak), goederen (materieel e.d.), voorzieningen zoals airco's en zonnepanelen.
Bij een dakhelling tussen 0 en 15 graden wordt de veranderlijke belasting van het onderdeel "personen en materieel" op 1 kN/m2 gesteld. Bij een dakhelling >= 15 en < 20 graden is dat officieel (4 - 0,2 * dakhelling in graden). Bij een dakhelling >= 20 graden kan de veranderlijke belasting van het onderdeel personen en materieel op nul worden gesteld. Voor de sneeuwbelasting (sneeuwlast) geldt een standaardwaarde van 70 kg/m2, dus ongeveer 0,7 kN/m2. Voor de hoogste veiligheidsklasse wordt 84 kg/m2 (0,84 kN/m2) gehanteerd. Gezien de vele problemen met instortende platte daken van industriële gebouwen (de standaardwaarde is daar slechts 58 kg/m2), lijkt ook voor deze gebouwen een hogere veiligheidsklasse noodzakelijk (overdimensionering).
Om een overdaad aan waterbelasting te vermijden, worden noodoverlopen (noodafvoeren) aangebracht. Een te grote wateraccumulatie kan ontstaan door o.m. hevige regenval, smelten van sneeuw of ijs geworden sneeuw, verstopte hemelwaterafvoeren. Voor windbelasting kan de volgende tabel uitkomst bieden, maar natuurlijk is de hoogste waarde ook voor de traditioneel minder windgevoelige gebieden aan te bevelen: Voor alle belastingen is een veiligheidsfactor bepaald, d.w.z. dat de berekende belasting met bijvoorbeeld een factor 1,2 (permanente belasting) of 1,5 (veranderlijke belasting) vermenigvuldigd wordt.
