Dakdoorvoer en installatie-instructies voor een dakdoorvoer met sandwichpaneel bij een houtkachel

In de ruimte waar de kachel staat, mogen enkelwandige kachelpijpen gebruikt worden. Stap 1: Bij het kiezen van een rookkanaal is het belangrijk om na te gaan wat de exacte diameter is van de kacheluitlaat. Als de binnenmaat afwijkt en de buitenmaat 80, 100, 110, 120, 130, 140, 150, 180, 200 of 250 is dan heeft u een kachelpijp met condensring nodig. U ziet dat in afbeelding 1 de uitlaat van de kachel gelijk is aan de diameter van de kachelpijp. Omdat een kachelpijp afwaterend gemonteerd moet worden, kunt u de dikwandige kachelpijp niet zomaar omdraaien.

U kunt op deze kacheluitlaat het best een kachelpijp met condensring plaatsen, dit ziet u op afbeelding 2. Een kachelpijp met condensring is een dikwandige kachelpijp zonder versmalde kant. Hierdoor past de kachelpijp over de uitlaat heen. In de kachelpijp zit een condensring die ervoor zorgt dat het condens alsnog in de kachel terecht komt. Zodra u met een kachelpijp ergens doorheen gaat (Dak, muur, hout, beton etc) is het verplicht om een dubbelwandige kachelpijp te gebruiken.

Het is belangrijk dat u ten allen tijde ervoor zorgt dat de isolatie van dubbelwandige kachelpijpen aan de boven- en onderkant afgesloten is. Als u de dubbelwandige kachelpijp niet afsluit aan de onderkant dan is het mogelijk dat de isolatie naar beneden zakt. Om van enkelwandig naar een dubbelwandige kachelpijp te verlopen kunt u het standaard verloopstuk gebruiken. Deze heeft een lange enkelwandige flens die in de enkelwandige kachelpijp wordt geschoven, hierdoor is de aansluiting afwaterend gemonteerd. U kunt deze enkelwandige flens eventueel zelf op maat slijpen.

Een dubbelwandige nisbus is een alternatief voor het standaard verloopstuk van enkelwandig naar dubbelwandig. De nisbus heeft een schacht van circa 7 centimeter waar een enkelwandige kachelpijp in geschoven kan worden. Het is de bedoeling dat de enkelwandige kachelpijp maar 2-3 centimeter in de schacht geschoven wordt. Als u de kachelpijp nu van de kachel af wilt halen kunt u de kachelpijp (De overige 5 centimeter) omhoog schuiven, en vervolgens demonteren. Bij een standaard verloopstuk is dit niet mogelijk.

Wanneer u met een dubbelwandige kachelpijp door de muur of plafond heen gaat is het van belang rondom de nodigde afstand te hanteren. Bij brandbaar materiaal dient er minimaal 7 centimeter afstand gehouden te worden tussen de pijp en het brandbare materiaal. Als er onbrandbaar materiaal in de buurt is raden wij aan toch nog zoveel mogelijk afstand te hanteren, zodat de klemband er doorheen kan. U kunt voor de onderkant van het plafond het best een standaard rozet gebruiken.

Dubbelwandige kachelpijpen zijn kachelpijpen met een isolatie rand eromheen. Afhankelijk van de dikte isolatie wordt de afstand tot brandbaar materiaal bepaald. Wij verkopen 2 soorten systemen isolatie: 2,5mm en 3,5mm isolatie. Het 2,5mm isolatie systeem dient tenminste 7 centimeter afstand te houden tot brandbaar materiaal. Afhankelijk van de situatie kan er bepaald worden hoeveel muurbeugels u nodig heeft. Als vuistregel houden wij aan, om de 3 meter een muurbeugel. Als er verspringingen in het kanaal zitten, dan dient u er wat extra muurbeugels bij te doen.

Het kan voorkomen dat u een verspringing wilt maken in uw systeem. U kunt door middel van 15, 30 of 45 graden bochten een verspringing maken. Het is echter belangrijk om zo weinig mogelijk bochten te gebruiken, en als u bochten gebruik zo min mogelijk graden te gebruiken. Een daksteunbeugel is vergelijkbaar met een verdiepingsondersteuning. Het verschil is dat een daksteunbeugel voor een schuin dak is. Brandcenreerplaten kunt u gebruiken voor de afwerking van het gat bij het schuine dak. Afhankelijk van wat voor materiaal op het dak ligt, kunt u kiezen voor een bepaalde dakplaat. Het is belangrijk om eerst exacte vast te stellen hoeveel graden uw dak is.

Tussen de dakplaat en de dubbelwandige kachelpijp zit altijd een kleine spouw. Door een stormkraag te plaatsen op de dakplaat kunt u deze spouw afdichten en ervoor zorgen dat het systeem waterdicht is. Het is dus altijd noodzakelijk bij het bestellen van een dakplaat dat u de bijpassende stormkraag besteld. De stormkraag rust op de dakplaat en wordt om de dubbelwandige buis geplaatst en daarna hierop afgekit. Het is mogelijk om een isolatie deken te monteren om de buizen heen, hierdoor isoleert u de kachelpijp extra, en kunt u dichterbij brandbaar materiaal in de buurt komen. Boven op uw kanaal komt een eindkap, er zijn verschillende soorten eindkappen. De meest voor de hand liggende eindkap is een trekkap met veegluik. De voordelen van deze kap zijn dat er geen (regen)water in het kanaal kan komen en door de open zijkant neemt de trek in de schoorsteen toe. Daarnaast is zorgt de dubbelwandige trekkap met veegluik ervoor dat de isolatie direct word afgesloten.

Als er rook terugslaat in het kanaal dan kunt u kiezen voor een gek bovenop het kanaal. Het voordeel van een gek is dat deze met zijn kont in de richting gaat staan van de windrichting. Hierdoor is er geen mogelijkheid voor de wind om terug te slaan in het kanaal. In sommige gevallen word een een draaiende (roterende) kap bovenaan het kanaal geplaatst, deze kap staat beter bekend als de aspiromatic. Doordat de kap continu draait zuigen de lamelle van de aspiromatic de lucht als het ware uit het kanaal. Veel mensen die problemen hebben met de trek in hun schouw kiezen vaak voor deze kap. U kunt er voor kiezen om een dubbelwandige trekkap te nemen met daarin een vonkenvanger.

Veiligheid, regels en keuzes bij dakdoorvoer

Een houtkachel brengt niet alleen warmte, maar ook sfeer in je huis. Maar heb je al nagedacht over een veilige en effectieve dakdoorvoer voor je houtkachel? Een dakdoorvoer voor een houtkachel is essentieel om rook veilig af te voeren en tegelijkertijd het dak waterdicht te houden. Een goed geïnstalleerde dakdoorvoer zorgt ervoor dat rook veilig wordt afgevoerd en voorkomt koolmonoxidevergiftiging. De dakdoorvoer bestaat meestal uit een dubbelwandige of geïsoleerde pijp die door het dak naar buiten leidt. De geïsoleerde structuur helpt om de warmte binnen te houden en beperkt condensvorming.

Er zijn verschillende soorten dakdoorvoeren voor houtkachels, afhankelijk van het type dak en de gewenste afwerking. Dit type houtkachel dakdoorvoer heeft een extra isolatielaag, waardoor de buitenschil minder warm wordt. Enkelwandige dakdoorvoeren worden meestal binnenshuis gebruikt en moeten bij het dak worden vervangen door een dubbelwandig of geïsoleerd rookkanaal. Voor extra veiligheid is een geïsoleerde dakdoorvoer ideaal. Dit helpt om condensvorming te voorkomen en zorgt voor een stabielere trek in de houtkachel. Een dakdoorvoer met een loodslab of stormkraag biedt extra bescherming tegen lekkage en weersinvloeden. De keuze voor een houtkachel dakdoorvoer hangt af van het type dak, de isolatie en de vereisten voor een veilige rookgasafvoer.

Het is belangrijk om een weloverwogen beslissing te maken om zowel de efficiëntie van de kachel te waarborgen als om potentiële veiligheidsrisico's te minimaliseren. Het correct installeren van een dakdoorvoer voor de houtkachel is cruciaal voor de veiligheid en prestaties van de houtkachel. De dakdoorvoer moet zo verticaal mogelijk worden geplaatst om de trek te optimaliseren. Zaag of boor een opening in het dak die groot genoeg is voor de dakdoorvoer. Controleer of de dakdoorvoer goed is geplaatst en geen lekkages vertoont. Met deze stappen zorg je voor een veilige en effectieve installatie van de dakdoorvoer. Als je dit nog nooit eerder hebt gedaan, is het verstandig om een ervaren dakspecialist in te schakelen. Een dakdoorvoer met EPDM-flens zorgt voor een waterdichte aansluiting en voorkomt lekkages. Dit is essentieel voor platte daken, waar regenwater langer kan blijven liggen.

Bij platte daken is het belangrijk om de dakdoorvoer op de juiste hoogte te installeren. Houd een minimale hoogte aan om de trek te optimaliseren, vooral omdat platte daken minder natuurlijke trek bevorderen dan schuine daken. Zorg voor een correcte waterafvoer bij het plaatsen van de dakdoorvoer. Dit kan door de doorvoer enigszins schuin te plaatsen of door extra afdichtingen te gebruiken. Water dat blijft stagneren rond de opening kan niet alleen lekkages veroorzaken, maar ook de isolatie beschadigen en de levensduur van je dak verminderen. Met de juiste materialen en plaatsing kan een dakdoorvoer op een plat dak net zo effectief zijn als op een schuin dak.

Heb je een schuin dak? Een schuin dak biedt enkele voordelen bij het plaatsen van een dakdoorvoer, zoals natuurlijke afwatering, maar vereist een stevige en waterdichte installatie. Een loodslab of flexibele dakdoorvoer voorkomt lekkages en zorgt voor een stevige montage op het schuine dak. Dit type doorvoer is essentieel om waterinfiltratie tegen te gaan. Voor de beste trek en rookafvoer is het belangrijk de dakdoorvoer zo dicht mogelijk bij de nok van het dak te plaatsen. Door een hogere positionering van de doorvoer wordt de natuurlijke trek optimaal benut, wat resulteert in een efficiënte en veilige verbranding van hout. Bij de installatie moet rekening worden gehouden met de dakhelling. De afwerking moet naadloos aansluiten op de dakbedekking. Een correcte afwerking voorkomt beschadigingen en waterlekkage, terwijl het esthetisch aantrekkelijk blijft. Een goed geplaatste dakdoorvoer op een schuin dak voorkomt rookterugslag en lekkages. Het is essentieel om alle elementen van de installatie goed uit te voeren om een veilige en duurzame werking van de houtkachel te garanderen. Als je dit nog nooit eerder hebt gedaan, is het verstandig om een ervaren dakspecialist in te schakelen.

Het installeren van een dakdoorvoer voor een houtkachel moet voldoen aan verschillende veiligheidsvoorschriften en bouwregels om brandgevaar en rooklekkage te voorkomen. Het is cruciaal dat de dakdoorvoer en het rookkanaal op voldoende afstand van brandbare materialen blijven. Brandveiligheid vergroten: Houd voldoende ruimte tussen de dakconstructie en isolatie om het risico op brand te minimaliseren. Kies voor materialen die hoge temperaturen kunnen weerstaan, zoals roestvast staal. In Nederland moet een dakdoorvoer voldoen aan het Bouwbesluit en de NEN 6062-normen, die eisen stellen aan de veiligheid en functionaliteit van rookkanalen. Voer regelmatig inspecties uit om de staat van de dakdoorvoer te controleren. Voorkom risico's: Zoek naar verstoppingen, beschadigingen of tekenen van warmteverlies. Door je dakdoorvoer te laten voldoen aan alle veiligheidsnormen, zorg je voor een veilige en efficiënte werking van je houtkachel.

Wil je een dakdoorvoer voor je houtkachel installeren, maar weet je niet waar te beginnen? Bij Werkspot vind je eenvoudig de betrouwbare dakdekker die je zoekt. Profiteer van snelle offertes, transparante prijzen en beoordeelde vakmensen die je project professioneel aanpakken. De kosten van een dakdoorvoer voor een houtkachel variëren afhankelijk van het type, materiaal en de complexiteit van de installatie. Het wordt sterk aanbevolen om een professionele installateur in te schakelen. Een correcte installatie is cruciaal voor de veiligheid en efficiëntie van je houtkachel.

Condensvorming in de dakdoorvoer kan ontstaan wanneer de rookgassen te snel afkoelen, wat leidt tot vochtophoping en creosootvorming in het rookkanaal. Een rookkanaal aanleggen door het dak klinkt misschien ingewikkeld, maar met de juiste materialen, voorbereiding en deze stap-voor-stap handleiding kun je dit als doe-het-zelver prima zelf doen. Ja, dat kan! Mits je werkt met gecertificeerde materialen en de instructies volgt volgens het Bouwbesluit en de NEN 2757-norm. Zorg dat de kachel voldoende afstand bewaard tot muren en meubels. Gebruik de buitenmaat van de dubbelwandige buis + minimaal 5 cm speling rondom. Monteer de eerste dubbelwandige buis met de mof omhoog (conform CE-voorschrift). Gebruik een klemband om de dubbelwandige buis stevig met het verloopstuk te verbinden. Gebruik een vloersteun, vloerplaat met draagring of console die past bij je rookkanaalsysteem (zoals Convesa’s verdiepingsondersteuning).

Tip: Plaats zwarte dubbelwandige buizen alleen op zichtlocaties (bijv. woonkamer), en gebruik blank RVS voor technische ruimtes of zolder. Is een rechte installatie niet mogelijk? Bevestig direct na elke bocht een beugel (bij 45° max). Voordat je de dubbelwandige buis door het dak voert, moet je de dakconstructie voorbereiden. Dak van de schuur bestaat uit eko panelen 6cm (sandwich maar dan eenzijdig staal). Ik wil daar een houtkachel plaatsen. Dakdekker waarschuwt voor lekkage. Ik zie echter wel bij producenten van de panelen uitleg hoe het zou moeten. Zo'n plooibare epdm rubber doorvoer. Wat is wijsheid? Dubbelwandige pijp door de houten gevel en dan omhoog, wat volgens mij tegen de voorschriften is. Volgens mij best te doen zonder onverantwoorde risico's op lekkage. Bovendien is de lekkage meteen zichtbaar omdat er niet nog een plafond onder zit. Hieronder ziet u een 3D-weergave van de opbouw van een rookkanaal door een schuin dak.

Rookkanalen in Nederland moeten binnenshuis vanaf de eerste verdieping worden omkokerd met brandwerende platen of ommetseld met een gelijkwaardige constructie. Voorbeeld: Promatect H 15 mm - metalstudprofielen en H1000-kit. De dubbelwandig geïsoleerde pijp wordt door de dakdoorvoer geschoven, waarna de regenkraag aan de bovenkant wordt bevestigd. De opening tussen de kachelpijp, de dakdoorvoer en het dakbeschot moet worden opgevuld met steenwol isolatiemateriaal. Om door het plafond te gaan, kunt u gebruikmaken van de vloersteun. De dubbelwandige kachelbuis wordt vastgezet met de beugel van de vloersteun. U dient ten minste 20 cm onder het plafond over te schakelen op de dubbelwandige buis. Als u de enkelwandige buis tussen de kachel en het dubbelwandige kanaal wilt kunnen ontsluiten, kunt u het beste de dubbelwandige buis met nisbus nemen. Bij een betonplafond is het mogelijk om de overgang in de vloer te plaatsen. De dubbelwandige buis wordt bevestigd met de vloersteun. Als u de enkelwandige kachelpijp tussen de kachel en het dubbelwandige kanaal wilt kunnen ontkoppelen, kunt u ook hier het beste de dubbelwandige buis met nisbus gebruiken. Voor een uitgebreide toelichting over het veilig aanbrengen van een rookkanaal verwijzen wij u naar deze folder.

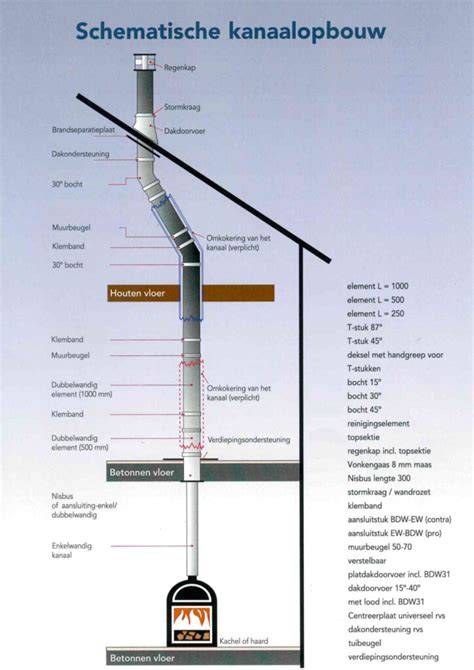

Wilt u een rookkanaal samenstellen voor een ruimte van één verdieping met plat dak? Hieronder ziet u de opbouw in 3 dimensies. U moet kiezen of de kachel een achter- of bovenaansluiting heeft. Alle verbindingen (met een rondje er omheen) kunt u openen door tussen + en - te bewegen. Hieronder ziet u welke onderdelen u nodig kunt hebben voor een rookkanaal van dubbelwandig RVS door een schuin dak. Rookkanalen moeten binnenshuis vanaf de eerste verdieping worden ommetseld met kalkzandsteen of gasbetonblokken of worden omkokerd met een gelijkwaardige constructie (bijv. Promatect, Nobranda 200, Supalux) . Tussen de ommetseling/omkokering en het rookkanaal moet een luchtspouw zijn. Voorbeeld: promatect H 15mm - metalstut profielen en h1000 kit. De omkokering van het rookkanaal gaat door tot aan de bovenkant van het dakbeschot. De dubbelwandig geïsoleerde buis wordt door de dakdoorvoer gestoken en aan de bovenkant wordt hier de stormkraag overheen geschoven. De opening tussen stormkraag en dubbelwandige buis wordt afgekit met siliconenkit. De opening tussen kachelpijp, dakdoorvoer en dakbeschot wordt opgevuld met steenwol isolatiemateriaal.

Belangrijke praktische checklist

• Controleer diameter van kacheluitlaat en kies de juiste kachelpijp met condensring indien nodig.
• Gebruik altijd een dubbelwandige kachelpijp door dak, muur of plafond; zorg voor correcte afsluiting van isolatie.
• Beperk bochten en hou rekening met minimale afstanden tot brandbaar materiaal (meestal 7 cm of meer).
• Maak gebruik van een stormkraag en afkitten rondom de dakdoorvoer voor waterdichtheid.
• Installeer rookkanalen verticaal met ondersteuning na elke 1,5 meter kanaaldeel en gebruik klembanden voor trekvaste verbindingen.
• Houd rekening met daktype (plat of schuin) en volg de relevante normen en bouwregels (Bouwbesluit, NEN 2757/NEN 6062).
• Laat inspecties uitvoeren en schakel bij twijfel een ervaren dakspecialist in.

Assortiment en extra opties

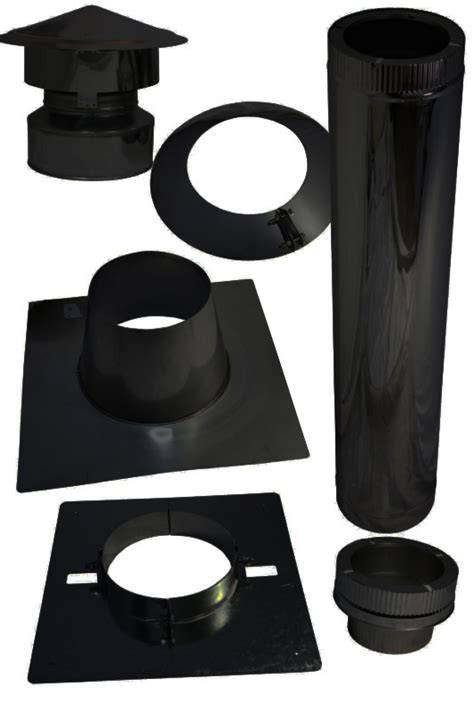

Wij verkopen ook complete sets dakdoorvoer houtkachel. Een dakdoorvoer met EPDM-flens zorgt voor een waterdichte aansluiting en voorkomt lekkages. Een loodslab is geschikt voor pannendaken of rieten daken. Het rookkanaal gaat zonder onderbreking door dakplaat of loodslab heen; daarna volgt de stormkraag en eindkap.

Samenvatting voor installatieprocedures

1. Begin onderaan met een EW>DW aansluitstuk en bouw van onder naar boven op met dubbelwandige buis.
2. Verbind de secties met klemband en monteer vloersteun of draagring waar nodig.
3. Plaats nisbus als je een demontabele verbinding wilt naft na bochten of tussen kachel en kanaal.
4. Voer de dubbelwandige pijp door dakplaat of loodslab, monteer stormkraag en kit waterdicht.
5. Werk uitmonding af bij nokhoogte volgens dakhelling en normen; combineer met omkokering indien nodig.
